室内设计CAD材料图及彩色图
最后的例子，以同一色相，而逐渐增加 彩度的茶色做背景色彩。三个圆形都是相同 色彩及大小的茶色圆，可是右边的看起来就 要比左边彩度低的背景色要淡的多，所以同 一色相圆彩度不同也会有很大的影响。
—— 白色 ————粉红
—— 粉红 ——— 25%红
—— 中黄 ———— 褐色
—— 黑色 ———— 粉红
—— 粉红 ——— 50%红
此 外 另 有 大 量 的 CAD 材 料 图 块 收 录 在 另 一张光盘中，内容与书中的图块近似且更丰富， 如有专业读者需要可向本书编委会咨询。 联系电话：021-56310018 021-56318918
室内色彩设计
在空间中，色彩不可能单独存在，而所共同存在的色彩 都会彼此发生影响。各种颜色和它相对的颜色在一起，才能 表现出其色彩的特性。要知道色彩的差异性就是由色相、明 度、彩度三者所造成的对比而产生的，所以色彩的这三种属 性是很重要的。为了要使色彩调得到我们预期的效果，要特 别留意色彩相互对照所发生的影响，我们就举了许多并列比 较的例子，使大家能够更清楚地了解这种现象。
中 间 色 调
A1 C3 F3
天蓝
I4
翠绿
I6
蓝
普蓝
A7
白紫
K8
蓝
钴蓝加白 I5
青
G5
蓝
寒 色 调
G6
红
B2
H6
绿
F3
J7
黄绿 D6
粉红
I8
淡黄
E5
紫
F8
女
男
暖
性
性
色
的的调Fra bibliotek青莲I10
赭石加肉色 F7
肉色
E6
淡蓝 淡绿 蓝
H6 赭石
B4
G3 咖啡略加黄 C4
I1 土黄
C5
橘红
C6
土黄加白 B4
赭石
D5
3.墙面的面积大，且距人视线较近，宜采用 沉稳、柔和的灰色调，白色调也是经常使用的。 但墙面的色彩在统一中也要有一定的对比。
4.门与门套的色彩通常与墙面色彩成对比关 系。门与门套是视觉的重点，应当强调它。
5.窗与窗套无论从造型还是色彩应予以强调 突出,与墙面作不同处理,色彩在明度上不宜采用 低明度色彩,应尽量提高,以减弱因逆光造成的窗 棂、窗框过暗的效果。
白色 咖啡 橘黄
白 黄 淡 绿
灰
咖啡 橘黄 白色
蓝白
橘红 白色 赭石
绿
室内色彩设计
室内色彩设计各部分的具体要求 1. 地 面 色 彩 宜 采 用 低 明 度 、 低 色 彩 给 人 以 稳
定和安全感,因深色易清洗，地面色彩不宜过多。 2.顶棚宜用高明度的色彩，上部给人以轻快、
高耸和开敞的感觉。出于人的心理特点，人们往 往习惯于上轻下重。
案的童趣地毯。 6.青少年房，男性宜用蓝色、青绿色等，女性宜用粉红、
苹果绿、紫红、橙等暖色。 7.老年房宜采用平和的棕色、褐色和驼色等沉着色彩，
以稳重、幽静为原则。 8.书房宜用素雅或纯度轻低的颜色。以文雅、清静、明
快为原则。 9.厨房整体色的素雅淡色为主，橱柜面板则可相对艳丽。 10.卫生间整体色调以素雅的灰、白色为主，配合以花色
玫瑰红 D6
淡紫色 H11
红
F8
右图第一排是利用色相的对比，而造成 不同的视觉印象。同样大小、色彩的红色圆， 因背景色彩的变化，而变得红色的彩度有所 不同。以白色为背景时，红色圆变得比黑色 做背景时要暗淡些，以补色绿色做背景色彩 时，就使得红色变得格外的鲜明。
第二排例子，以不同明度的红色做背景 色彩，分别是25%、50%、100%的色彩。同样 的红色圆在最亮的底色时，变得非常暗淡， 在较暗的底色时，却变得格外鲜艳，这就是 色彩的明度对各别色彩的影响。
—— 淡褐 ———— 土黄
对 比 色
白蓝 J8
红
D6
蓝
B1
暖
色
调
土黄
G5
朱红
D5
绿
C4
—— 绿色 ———— 粉红
—— 粉红 ———— 100%红
—— 褐色 ———— 土黄略
加咖啡
黄
赭 石 白
咖啡
黄
以不同份量
绿
的白色做底
色，混合基
粉
本色所产生
绿
的颜色
白绿
熟褐加红
不顺眼
土
却实用
黄
的颜色
咖啡 加红
橘黄 淡黄
黄 灰 B3 赭 石 C5 白灰 A3
深玫瑰红 E7
深赭石 C5
朱红
D6
深橘黄 土黄 紫
暖 色 调
D5 B4 D6
配色与调和2
是其周围色彩对它发生的影响。如果我们能把握这个重 要的特性，就能将本来毫不起眼的色彩变得光耀夺目了。
翠绿 C2 白色 A2 黄绿 F4
蓝色 E4 青绿 G5 草绿 I6
绿色 青绿 白色
室内设计CAD材料图及彩色图
GRAPHI COLLECTION OF INTERIOR DESIGN 上海大师室内设计研究所 康海飞 主编
致读者
尊敬的读者: 您好!本光盘含有大量的CAD材料图及彩
色图，分为三部分: 1.室内色彩设计 2.彩色效 果图； 3.CAD图块 。每个图的编码与《室内 设计资料图集》书中编码相对应才能使用，离 开书无法使用。
——引自程羲.室内布置与色彩搭配.台北:星光出版社.
淡紫 粉绿 钴蓝
红 品红 绛紫色
绿蓝 淡绿 莺绿
紫罗蓝 黄绿 绿蓝
淡橘红 普蓝 深红
大红 铁锈红 朱红
青紫 翠绿 浅绿
肉色 紫红 淡橘红
淡朱红 白色 熟褐
柠檬黄 嫩草 鲜绿
绛紫色 橘黄 肉色
粉绿 碧绿 草绿
室内色彩设计
这里所讲的例子是以具体的方式来说明在平面或空间中 的色彩，其不只因色彩的本身变淡等而有所不同，更要紧的
6.墙与顶棚将连接处局部凹入,以造成阴影, 有时在凹槽内埋入灯管,灯光似乎将顶棚托起来; 或者将墙与顶棚两部分分离,中间不连接,以造成 虚空间。
7.影响家具色彩的因素很多，如使用者的年 龄、阅历、爱好、修养等，要视具体情况而定。 共同之处是都要满足使用功能，满足视觉愉悦的 要求。
住宅各房间的具体要求 1.门厅入口的色彩不要太艳，应尽量采用纯度低、彩度
配色与调和1
1
2
3
4
5
6
利用配色检选的纸罩，选出适当的搭配组合。
利用六角形来做调和的配色
不用任何辅助的办法，光靠直觉来找出适当的 颜色搭配比较困难。上侧所示的色彩六角形，再利 用配色检选的纸罩（见下图），可以很轻巧地选出 适当的搭配组合，配合不同的色调需要。下面12张 黑色纸罩，可以帮助你找出所喜欢。及所需要的合 适配色。包括有类似的配色，对比的配色或互辅的 配色，造成不同的风格。
低的颜色,用易清洁的石材和色彩深深的地砖。 2.客厅顶棚的色彩宜轻不宜重，地面宜采用耐脏、易清
洁、光泽度高的石材或木地板。 3.餐厅宜用红色、橙色和黄色等暖色，桌布、餐巾及窗
帘等色彩淡雅。 4.卧室宜采用纯洁、静谧的色彩或采用和谐统一的色彩,
以温暖、柔和作为主色调。应使用低纯度、低彩度的色彩。 5.儿童房，色彩艳丽、大方，装饰五彩的墙低和彩色图
—— 白色 ————粉红
—— 粉红 ——— 25%红
—— 中黄 ———— 褐色
—— 黑色 ———— 粉红
—— 粉红 ——— 50%红
此 外 另 有 大 量 的 CAD 材 料 图 块 收 录 在 另 一张光盘中，内容与书中的图块近似且更丰富， 如有专业读者需要可向本书编委会咨询。 联系电话：021-56310018 021-56318918
室内色彩设计
在空间中，色彩不可能单独存在，而所共同存在的色彩 都会彼此发生影响。各种颜色和它相对的颜色在一起，才能 表现出其色彩的特性。要知道色彩的差异性就是由色相、明 度、彩度三者所造成的对比而产生的，所以色彩的这三种属 性是很重要的。为了要使色彩调得到我们预期的效果，要特 别留意色彩相互对照所发生的影响，我们就举了许多并列比 较的例子，使大家能够更清楚地了解这种现象。
中 间 色 调
A1 C3 F3
天蓝
I4
翠绿
I6
蓝
普蓝
A7
白紫
K8
蓝
钴蓝加白 I5
青
G5
蓝
寒 色 调
G6
红
B2
H6
绿
F3
J7
黄绿 D6
粉红
I8
淡黄
E5
紫
F8
女
男
暖
性
性
色
的的调Fra bibliotek青莲I10
赭石加肉色 F7
肉色
E6
淡蓝 淡绿 蓝
H6 赭石
B4
G3 咖啡略加黄 C4
I1 土黄
C5
橘红
C6
土黄加白 B4
赭石
D5
3.墙面的面积大，且距人视线较近，宜采用 沉稳、柔和的灰色调，白色调也是经常使用的。 但墙面的色彩在统一中也要有一定的对比。
4.门与门套的色彩通常与墙面色彩成对比关 系。门与门套是视觉的重点，应当强调它。
5.窗与窗套无论从造型还是色彩应予以强调 突出,与墙面作不同处理,色彩在明度上不宜采用 低明度色彩,应尽量提高,以减弱因逆光造成的窗 棂、窗框过暗的效果。
白色 咖啡 橘黄
白 黄 淡 绿
灰
咖啡 橘黄 白色
蓝白
橘红 白色 赭石
绿
室内色彩设计
室内色彩设计各部分的具体要求 1. 地 面 色 彩 宜 采 用 低 明 度 、 低 色 彩 给 人 以 稳
定和安全感,因深色易清洗，地面色彩不宜过多。 2.顶棚宜用高明度的色彩，上部给人以轻快、
高耸和开敞的感觉。出于人的心理特点，人们往 往习惯于上轻下重。
案的童趣地毯。 6.青少年房，男性宜用蓝色、青绿色等，女性宜用粉红、
苹果绿、紫红、橙等暖色。 7.老年房宜采用平和的棕色、褐色和驼色等沉着色彩，
以稳重、幽静为原则。 8.书房宜用素雅或纯度轻低的颜色。以文雅、清静、明
快为原则。 9.厨房整体色的素雅淡色为主，橱柜面板则可相对艳丽。 10.卫生间整体色调以素雅的灰、白色为主，配合以花色
玫瑰红 D6
淡紫色 H11
红
F8
右图第一排是利用色相的对比，而造成 不同的视觉印象。同样大小、色彩的红色圆， 因背景色彩的变化，而变得红色的彩度有所 不同。以白色为背景时，红色圆变得比黑色 做背景时要暗淡些，以补色绿色做背景色彩 时，就使得红色变得格外的鲜明。
第二排例子，以不同明度的红色做背景 色彩，分别是25%、50%、100%的色彩。同样 的红色圆在最亮的底色时，变得非常暗淡， 在较暗的底色时，却变得格外鲜艳，这就是 色彩的明度对各别色彩的影响。
—— 淡褐 ———— 土黄
对 比 色
白蓝 J8
红
D6
蓝
B1
暖
色
调
土黄
G5
朱红
D5
绿
C4
—— 绿色 ———— 粉红
—— 粉红 ———— 100%红
—— 褐色 ———— 土黄略
加咖啡
黄
赭 石 白
咖啡
黄
以不同份量
绿
的白色做底
色，混合基
粉
本色所产生
绿
的颜色
白绿
熟褐加红
不顺眼
土
却实用
黄
的颜色
咖啡 加红
橘黄 淡黄
黄 灰 B3 赭 石 C5 白灰 A3
深玫瑰红 E7
深赭石 C5
朱红
D6
深橘黄 土黄 紫
暖 色 调
D5 B4 D6
配色与调和2
是其周围色彩对它发生的影响。如果我们能把握这个重 要的特性，就能将本来毫不起眼的色彩变得光耀夺目了。
翠绿 C2 白色 A2 黄绿 F4
蓝色 E4 青绿 G5 草绿 I6
绿色 青绿 白色
室内设计CAD材料图及彩色图
GRAPHI COLLECTION OF INTERIOR DESIGN 上海大师室内设计研究所 康海飞 主编
致读者
尊敬的读者: 您好!本光盘含有大量的CAD材料图及彩
色图，分为三部分: 1.室内色彩设计 2.彩色效 果图； 3.CAD图块 。每个图的编码与《室内 设计资料图集》书中编码相对应才能使用，离 开书无法使用。
——引自程羲.室内布置与色彩搭配.台北:星光出版社.
淡紫 粉绿 钴蓝
红 品红 绛紫色
绿蓝 淡绿 莺绿
紫罗蓝 黄绿 绿蓝
淡橘红 普蓝 深红
大红 铁锈红 朱红
青紫 翠绿 浅绿
肉色 紫红 淡橘红
淡朱红 白色 熟褐
柠檬黄 嫩草 鲜绿
绛紫色 橘黄 肉色
粉绿 碧绿 草绿
室内色彩设计
这里所讲的例子是以具体的方式来说明在平面或空间中 的色彩，其不只因色彩的本身变淡等而有所不同，更要紧的
6.墙与顶棚将连接处局部凹入,以造成阴影, 有时在凹槽内埋入灯管,灯光似乎将顶棚托起来; 或者将墙与顶棚两部分分离,中间不连接,以造成 虚空间。
7.影响家具色彩的因素很多，如使用者的年 龄、阅历、爱好、修养等，要视具体情况而定。 共同之处是都要满足使用功能，满足视觉愉悦的 要求。
住宅各房间的具体要求 1.门厅入口的色彩不要太艳，应尽量采用纯度低、彩度
配色与调和1
1
2
3
4
5
6
利用配色检选的纸罩，选出适当的搭配组合。
利用六角形来做调和的配色
不用任何辅助的办法，光靠直觉来找出适当的 颜色搭配比较困难。上侧所示的色彩六角形，再利 用配色检选的纸罩（见下图），可以很轻巧地选出 适当的搭配组合，配合不同的色调需要。下面12张 黑色纸罩，可以帮助你找出所喜欢。及所需要的合 适配色。包括有类似的配色，对比的配色或互辅的 配色，造成不同的风格。
低的颜色,用易清洁的石材和色彩深深的地砖。 2.客厅顶棚的色彩宜轻不宜重，地面宜采用耐脏、易清
洁、光泽度高的石材或木地板。 3.餐厅宜用红色、橙色和黄色等暖色，桌布、餐巾及窗
帘等色彩淡雅。 4.卧室宜采用纯洁、静谧的色彩或采用和谐统一的色彩,
以温暖、柔和作为主色调。应使用低纯度、低彩度的色彩。 5.儿童房，色彩艳丽、大方，装饰五彩的墙低和彩色图
合集下载
简单实用的12米跨度工程建筑结构CAD图纸
120006000GZGZGZGZGZGZGZGZGZGZGZGZ日 期}给 排 水}结 构}建 筑}专 业}姓 名}姓 名}工 艺}空 调}电 气}专 业}日 期}2009.02002结 施版 次}图 别}工程编号}图 号}日 期}注册建筑师执业章：}专业负责人}审 核}设 计}制 图}图 名：}校 对}审 定}建设单位：}工程名称：}注册结构师执业章：}施工图审查批准单位：}施工图审查批准证号：}图纸专用章：}本设计图纸内容受国家法律保护，违者必究！}备注：}合作设计单位：}钢柱平面布置图1:100钢柱平面布置图材质名称规 格材料表备注Q345BBH(300~450)*180*6*8GZ钢柱Q235BRH298*149*5.5*8KFZ钢梁KFZKFZ60001200060006000日 期}给 排 水}结 构}建 筑}专 业}姓 名}姓 名}工 艺}空 调}电 气}专 业}日 期}2009.02001结 施版 次}图 别}工程编号}图 号}日 期}注册建筑师执业章：}专业负责人}审 核}设 计}制 图}图 名：}校 对}审 定}建设单位：}工程名称：}注册结构师执业章：}施工图审查批准单位：}施工图审查批准证号：}图纸专用章：}本设计图纸内容受国家法律保护，违者必究！}备注：}合作设计单位：}钢结构设计总说明5）刚架屋面斜梁组装：斜梁跨度较大，在地面组装时应尺量采用立拼，以防斜梁侧向变形。1）打孔处理：除图中特别注明外，打孔尺寸一律为14*20mm椭圆形孔，并与M12镀锌螺栓配合使用。详图1。均以标注为准，不得以比例尺量取图中尺寸,图中%%p0.000相对于绝对标高（黄海高程）。屋面活荷载：钢架计算取 0.30KN/m ，檩条计算取 0.50 KN/m . （未经本院同意，施工、使用过程中荷载标准值不得超过上述荷载限值）1.本工程钢结构所选用材料的性能、质量应符合下列规范：屋面采用单层彩
华艺石材结构建筑方案CAD施工设计图纸
1234567891011127000700070007000700070007000700070007000650077000GFEDCBA+1.300FL+0.000-0.300DS-935型墙面彩板DS-935型屋面彩板采光板TYP.+6.650DS-935型墙面彩板FL+0.000-0.300+1.300轴立面图1轴立面图A华艺石材有限公司2008.07F004方 案 二DS-F08-15版本号各轴立面图C栋厂房:专 业建 筑结 构姓 名日 期专 业电 气姓 名给排水日 期建设单位图 名日 期图 别工程编号图 号专业负责人设 计制 图:审 定审 核校 对工程负责人工程名称注册执业章::施工图审查批准单位施工图审查批准文号出图章:::QUANZHOUSHI DONGSHENG STEEL STRUCTURE DEVELOPMENT CO.,LTD.泉州市东盛钢结构发展有限公司备注:EASTUP+5.500砖墙台度500M-1砖墙台度已有厂房GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ2GZ2GZ2GZ2GZ2GZ2GZ2GZ2GZ2GZ2GZ2GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1GZ1750080007500750080007500230002300046000GZ1GZ2GZ1KFZ1KFZ1KFZ1KFZ17700070007000700070007000700070007000700070006500华艺石材有限公司2008.07F008方 案 二DS-F08-15版本号钢柱平面布置图C栋厂房SEC A-A(only for SC1)注：未标尺寸之倒角均为C25。X-GZ1 AS SHOWNDET-2 OPP. HANDDET-19号构件详图3-SIDESTYP.TYP.3-SIDES
【设计图纸】建筑施工图(精选CAD图例)
档案号设计阶段描 图设 计校 对日 期比 例 专业负责人工程负责人审定审 核建 筑电 气给 排 水结 构暖 通化学实验室教室仪器室仪器药品室仪器药品门厅楼梯楼梯仪器室药品室男厕所上建筑分隔线玻璃墙36003600420060006000600060006000600036005100060002400240084001920036003600420060006000600060006000600036005100084002400840019200下教室仪器药品教室门厅教室仪器药品男厕所上女厕所实验室-0.600下上教室上上下上-0.450-0.600-0.150-0.150%%p0.000%%p0.000-0.030-0.030一层平面图一层平面图1:200二~四层平面图一层平面图上海市奉贤中学实验楼药品药品%%p0.000-0.150-0.600实验室仪器仪器女厕所门厅-0.600男厕所上-0.030-0.030-0.030低于室内标高低于室内标高4.200(8.400)(12.600)仪器二~四层平面图1:200药品上下仪器实验室药品低于室内标高-0.030(12.600)(8.400)4.200下上-0.030五层平面图低于室内标高-0.03016.800下-0.030化学实验室音乐教室音乐教室舞蹈教室音乐教室音乐器材室-0.030低于室内标高一层平面图1:200仪器室药品室化学实验室-0.150-0.600%%p0.000仪器室药品室上海市奉贤中学实验楼柏甫门厅-0.600上男厕所女厕所-0.030玻璃幕墙栏杆玻璃幕墙玻璃幕墙栏杆%%p0.000-0.030柏甫上海市奉贤中学实验楼轴立面图~上海市奉贤中学实验楼柏甫~轴立面图C-1C-1C-1上海市奉贤中学实验楼柏甫二~四层平面图C-2C-2C-2C-2C-2C-2C-3C-3C-3C-1M-1M-1M-1M-1M-1M-1M-1M-
效果图收费标准
效果图收费标准
注：1.以下报价均为客户提供完整设计方案、配图及CAD图纸之报价 2.（如需设计需加50%-100%设计费或按1-3元/㎡计费,且制作成图后不得变换风格和大幅修改，否则得重新计费） 3.（出完图后可以免费小幅修改三次，超过三次以上和大幅修改得收取50%-100%费用） 4.（如需制作黄昏，夜景等特殊场景加收基本制作费的10-20%） 5.（本二院客户和签约客户可享受8-9折优惠） 类别 品名 别墅 小型公建单体 一个项目单一角度 一般建筑单体 群体建筑 透视图 别墅 小型公建单体 一个项目多个角度 一般建筑单体 群体建筑 园林透视 单体鸟瞰 群体鸟瞰 鸟瞰图 规划及大型鸟瞰 园林鸟瞰 套图鸟瞰 平面图 文本 彩色平面图 排版 走廊、电梯厅、卫生间 公建 办公室、会议室等 大堂、礼堂 室内图 家装 客餐厅、起居室 卧室、书房 卫生间、厨房、玄关 鸟瞰 800-1500 1500-2000 600-2000 1000-2000 2000-3000 3000-5000 800-3000 1500-2500 100--1000 50/页 800-1500 1000-2000 1000-3000 800-2000 600-1200 500-1000 1500-3000 跃式、欧式、等复杂 模型上浮20%-60% （室内需设计另见附 表） 包排版配图和封面设计 减基本费用的20% 减基本费用的20% 800-1500 1500-2000 600-1500 600-1500 减基本费用的20% 减基本费用的20% 价格(元/张） 6
注：1.以下报价均为客户提供完整设计方案、配图及CAD图纸之报价 2.（如需设计需加50%-100%设计费或按1-3元/㎡计费,且制作成图后不得变换风格和大幅修改，否则得重新计费） 3.（出完图后可以免费小幅修改三次，超过三次以上和大幅修改得收取50%-100%费用） 4.（如需制作黄昏，夜景等特殊场景加收基本制作费的10-20%） 5.（本二院客户和签约客户可享受8-9折优惠） 类别 品名 别墅 小型公建单体 一个项目单一角度 一般建筑单体 群体建筑 透视图 别墅 小型公建单体 一个项目多个角度 一般建筑单体 群体建筑 园林透视 单体鸟瞰 群体鸟瞰 鸟瞰图 规划及大型鸟瞰 园林鸟瞰 套图鸟瞰 平面图 文本 彩色平面图 排版 走廊、电梯厅、卫生间 公建 办公室、会议室等 大堂、礼堂 室内图 家装 客餐厅、起居室 卧室、书房 卫生间、厨房、玄关 鸟瞰 800-1500 1500-2000 600-2000 1000-2000 2000-3000 3000-5000 800-3000 1500-2500 100--1000 50/页 800-1500 1000-2000 1000-3000 800-2000 600-1200 500-1000 1500-3000 跃式、欧式、等复杂 模型上浮20%-60% （室内需设计另见附 表） 包排版配图和封面设计 减基本费用的20% 减基本费用的20% 800-1500 1500-2000 600-1500 600-1500 减基本费用的20% 减基本费用的20% 价格(元/张） 6
某小区33层高层住宅多专业设计施工图CAD
E弱电系统图二弱电系统图一塔楼竖向配电干线系统图防雷平面图首层电气平面图火警系统图一配电箱系统图一14#楼1615141324设计说明二设计说明一12图例符号对照表及主要设备表1110892347651图纸目录116151413121110891234765序号出图日期图 号图 纸 名 称图 纸 目 录版本号备 注1696D301-1线槽配线安装常用灯具安装96D702-2钢导管配线安装03D301-3建筑物防雷设施安装99(03)D501-1利用建筑物金属体作防雷及接地装置安装03D501-3等电位联结安装02D501-2接地装置安装03D501-4常用风机控制电路图99D303-2常用低压配电设备安装04D702-135KV及以下电缆敷设94D101-5电缆桥架安装04D701-3电气竖井设备安装04D701-199SX501火灾报警及消防控制03X401-2有线电视系统综合布线系统工程设计实例03X101-4综合布线系统工程设计施工图集02X101-3151413121110891234765序号备 注图集号图 纸 名 称选用国标标准图集目录17171111111111111111屋面层电气平面图181811919120201个编码光信号报警装置HX-100B墙上明设,底距地2.2米DD挂墙明装，底边距地 1.5米个个按系统图要求安防接线箱AF3029个墙上明设,底边距地 1.5米专业公司提供专业公司提供专业公司提供燃气公司安装专业公司安装专业公司安装个个个个个个墙上暗装，底边距地 0.3米个个按系统图要求户内弱电箱DD1火灾报警显示盘FI燃气公司安装预留顶板暗装接线盒及导线可燃气体探测器室内求助按钮墙上暗设，底距地0.8米墙上明挂，底距地1.3米专业公司提供室内可视对讲电话分机主机设于单元门上个个专业公司提供专业公司提供单元门禁讲电话主机专业公司提供针孔摄像机模块箱内安装，距顶板0.2

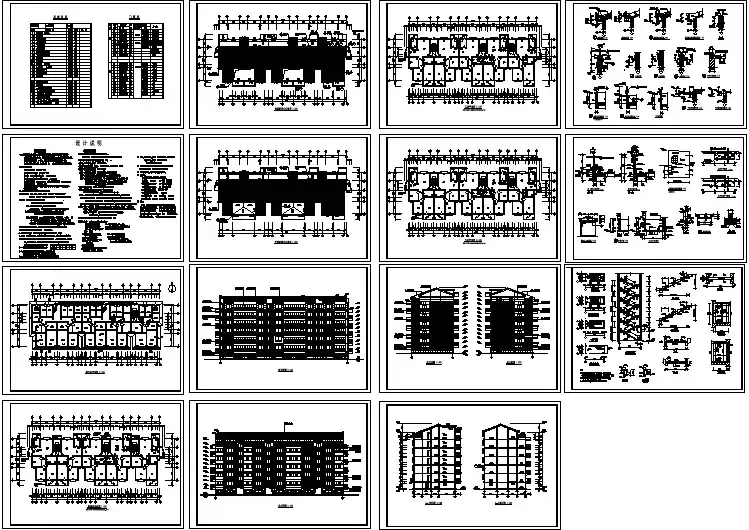

比较详细的一套小区住宅楼六层住宅建筑cad图纸
下上卧室雨水管i =1%i =1%卧室150%%c38PVC卧室i =2%i =2%余同一层设雨蓬卧室卧室i =1%i =1%客厅卧室餐厅卧室卧室餐厅卧室i =1%i =1%客厅i =2%i =2%卧室卧室i =1%i =1%客厅卧室i =1%i =1%i =1%i =1%i =1%i =1%卧室卧室卧室客厅餐厅i =2%i =2%五层平面图 1:100架空层平面图 1:100储藏室储藏室上储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室上储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室储藏室N储藏室储藏室储藏室储藏室储藏室储藏室标准层平面图 1:100-0.150%%p0.000坡道外伸外伸%%c38PVC雨水管150i =1%i =1%i =1%i =1%i =1%i =1%i =1%i =1%外伸%%c38PVC150雨水管卧室i =1%i =1%餐厅i =1%卧室卧室客厅卧室i =1%i =1%i =1%i =1%i =1%i =1%i =1%餐厅卧室卧室客厅卧室餐厅i =1%卧室卧室客厅卧室i =1%i =1%卧室客厅卧室卧室i =1%卧室客厅卧室餐厅i =1%i =1%4.5001.30020.700分格缝间距R9032R9032蓝灰色屋面瓦深暖灰色仿石面砖南立面图 1:100白色外墙涂料600(5x10)驼红色亚光釉面砖分格缝宽20白色外墙涂料黑色金属栏杆R9032i =1%i =1%i =1%i =1%i =2%i =1%i =1%i =2%i =1%i =1%i =1%i =1%通风道出屋面L02J101L01J202L01J202铁爬梯i =1%i =2%i =1%i =2%i =2%i =1%i =1%i =1%i =1%i =2%i =1%4%%c6 600x600x50 双向钢筋混凝土预洞留300*300%%c100PV
全套室内家装设计材质CAD图库
窗帘1窗帘2窗帘3窗帘4窗帘5窗帘6窗帘7窗帘8床1吊灯1吊灯2吊灯3吊灯4吊灯5吊灯6壁灯1壁灯2壁灯3壁灯4壁灯5壁灯6台灯6台灯5台灯4台灯3台灯2台灯1射灯1落地灯1落地灯1镜前灯1筒灯1空调电话电脑电视1电视2录像机1录像机2饮水机绿化1绿化2绿化3绿化4绿化5绿化6绿化7绿化8绿化9花架绿化10绿化11绿化12绿化19绿化18绿化17绿化16绿化15绿化14绿化13绿化20健身器材1健身器材2栏杆1栏杆2栏杆3栏杆4栏杆5栏杆7栏杆6栏杆8栏杆9罗马柱1罗马柱2罗马柱3罗马柱4人1人2人3图案1图案2顶脚线1顶脚线2图案3图案4图合柜1组合柜2组合柜3组合柜4组合柜5组合柜6陈列品1陈列品2陈列品3陈列品4陈列品5陈列品6陈列品7陈列品8镜子1镜子2镜子3陈列品9陈列品10陈列品11画1画2画3画4门1门2门3门4门5门6门7门8门11门12门13门14门16门15门17门9门10门18门19门20门21门22门23门24门25门26门27门28200门29门30门31门32门332001907200163S1SECTIONSCALE : 1:51002200535200{100}602502287{100}{200}S180802180{120}1600±âìúêλ¨é·Ä¾ÃÅì×Ä￥é°²￡á§ÃÅ74747862002110100é·Ä¾ÃÅé·Ä¾ÃÅì×10012020¿íÏßìõa门b门c门d门把手单人床1单人床2单人床3单人床4双人床1双人床2双人床3双人床4双人床5双人床7双人床6按摩床600x1200格栅灯300x1200格栅灯600x600格栅灯回风口送风口射灯喷淋筒灯120石英灯筒灯150筒灯188烟感筒灯300圆形送风口P电视1P电视2P冰箱1P洗衣机1P洗衣机2P冰箱2P电视3P复映机PYP电视4P洗衣机3钢琴1钢琴2靠垫1餐具1盆栽1盆栽2盆栽3树1
CAD制图规范适用于建筑、室内设计
CAD制图规范（适用于建筑、室内设计）（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式。
一、常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500二、线型1．粗实线:0.3mm1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2)室内外立面图的轮廓。
3)建筑装饰构造详图的建筑物表面线。
2．中实线:0.15-0.18mm1)平、剖面图中被剖切的次要建筑构造的轮廓线。
2)室内外平顶、立、剖面图中建筑构配件的轮廓线。
3)建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。
2)建筑构造及建筑装饰构配件不可见的轮廓线。
3)拟扩建的建筑轮廓线。
4)外开门立面图开门表示方式。
5．细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。
6．细折断线:0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm6号紫色0.1-0.13mm2号黄色0.1-0.13mm7号白色0.1-0.13mm3号绿色0.1-0.13mm8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1.m:ø12mm(在A0、A1、A2、图纸)2.m:ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4.A:字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5.B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图五、平、立面索引符号1．m:ø12mm(在A0、A1、A2图纸)2．m:ø10mm(在A3、A4图纸)3．A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸) 4．B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸) 5．箭头为视图方向。
2340平方米五层办公楼建筑CAD图
单 位 出 图 专 用 章图 号项目负责设 计专业负责制 图日 期工程名称审 定审 核校 对室主任个 人 执 业 专 用 章 项目名称工程号图 别上海光华勘测设计院有限公司建 筑暖 通签会、结 构电 气给 排水动 力办公室大厅%%p0.000-0.300办公室门卫3.900办公室7.500YP2接待室会议室主任办公室产品陈列室主任办公室办公室主任办公室-0.300%%P0.0003.9007.50011.10018.30019.200-0.300%%P0.0003.9007.50011.10018.30019.200-0.300%%P0.0003.9007.50011.10018.30019.200办公室主任办公室主任办公室11.100总经理办公室小会议室休息室经理室洽谈室档案室财务室电脑机房14.700-0.300%%P0.0003.9007.50011.10018.30019.20014.70014.700下下下下下下9.30011.100 (4F)12.900下下下下9.30011.100 (4F)12.9003.900办公室7.500接待室办公室主任办公室办公室主任办公室主任办公室下下主任办公室4.台阶见02J003 踏步2X140高；3.散水坡见02J003 (宽900,i=5%)；注：1.未注明墙厚为240,轴线为居中标注；休息室2.室外台阶最高标高比相室内地坪标高低20mm；5.卫生间地坪比相邻地坪低20mm；柱外凸200 其余同6.小于120的墙垛用C15混凝土浇筑。YP1YP3注：1.未注明墙厚为240,轴线为居中标注；2.卫生间地坪比相邻地坪低20mm。注：1.未注明墙厚为240,轴线为居中标注；2.卫生间地坪比相邻地坪低20mm。注：1.未注明墙厚为240,轴线为居中标注；2.卫生间地坪比相邻地坪低20mm。AABB-0.300%%P0.0003.9007.50011.1
包头市某学校教学楼建筑设计CAD施工图
底层平面图1:100-0.450%%1280.0003.4006.80010.20013.60017.000I-I剖面图1:100北21.500上下%%1280.000北立面图1:100-0.450%%1280.0006.8003.40010.20017.00013.60021.500屋面排水图1:1001:201:201:201:201:201:203%3%3%3%3%3%3%3%3%南立面图6.8001:100%%1280.000-0.4503.40010.20013.60017.00021.500M-1C-3FM-1教 室C-3FC-5C-3FM-1教 室C-3FC-5C-3FM-1M-1办公室C-3F男 厕女 厕C-2C-2M-1M-1C-5教 室M-1C-5M-1M-1教 室C-5M-1教 室M-1C-5M-1教 室C-4M-1C-3M-1C-4教 室C-3M-1C-4C-4M-1M-1教 室C-1C-1C-1C-1C-4C-3C-4M-1教 室C-3M-1C-4C-4M-1教 室C-1C-1C-2aC-1C-1二至四层平面图1:100北10.2006.8003.400办公室办公室广播室见皖91J90423拖布池男 厕女 厕110见皖91J904C-2b六层平面图M-11:100C-5M-1M-1M-1C-5M-1北17.000M-1'休息室M-1'C-2b报告厅排练厅C-3'FC-3'FC-3'FC-3'FC-3'FC-3'F踏步高141.7上下教 室C-3FM-1C-5C-5教 室C-3FC-3FM-1M-1C-3FC-3FM-1M-1M-1上M-1C-5办公室C-3FM-3女 厕M-3男 厕C-4C-4教 室M-1讲台详建施10共40块M-1C-3教 室C-2C-2C-1C-1M-1M-1C-5C-5M-1M-1教
