气相色谱仪安装室要求及启动前的准备事项
气相色谱仪安装室要求及启动前的准备事项

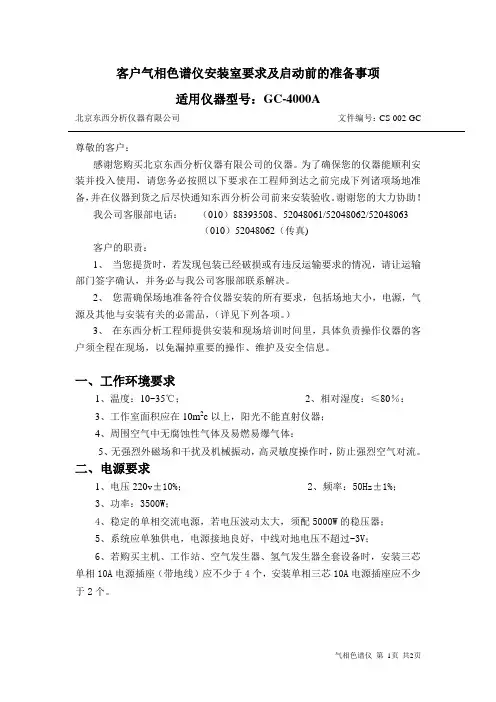

客户气相色谱仪安装室要求及启动前的准备事项适用仪器型号：GC-4000A北京东西分析仪器有限公司文件编号：CS-002-GC尊敬的客户：感谢您购买北京东西分析仪器有限公司的仪器。
为了确保您的仪器能顺利安装并投入使用，请您务必按照以下要求在工程师到达之前完成下列诸项场地准备，并在仪器到货之后尽快通知东西分析公司前来安装验收。
谢谢您的大力协助！我公司客服部电话：（010）88393508、52048061/52048062/52048063（010）52048062（传真)客户的职责：1、当您提货时，若发现包装已经破损或有违反运输要求的情况，请让运输部门签字确认，并务必与我公司客服部联系解决。
2、您需确保场地准备符合仪器安装的所有要求，包括场地大小，电源，气源及其他与安装有关的必需品，（详见下列各项。
）3、在东西分析工程师提供安装和现场培训时间里，具体负责操作仪器的客户须全程在现场，以免漏掉重要的操作、维护及安全信息。
一、工作环境要求1、温度：10~35℃；2、相对湿度：≤80％：3、工作室面积应在10m2c以上，阳光不能直射仪器；4、周围空气中无腐蚀性气体及易燃易爆气体：5、无强烈外磁场和干扰及机械振动，高灵敏度操作时，防止强烈空气对流。
二、电源要求1、电压220v±10%；2、频率：50Hz±1%；3、功率：3500W；4、稳定的单相交流电源，若电压波动太大，须配5000W的稳压器；5、系统应单独供电，电源接地良好，中线对地电压不超过-3V；6、若购买主机、工作站、空气发生器、氢气发生器全套设备时，安装三芯单相10A电源插座（带地线）应不少于4个，安装单相三芯10A电源插座应不少于2个。
三、工作台要求1、GC4000色谱仪主机长455mm,宽577mm,高540mm;GC4000A色谱仪主机长560mm;宽500mm;高550mm.2、工作台平稳牢固，台面应能承重100kg,工作台长度除考虑主机外，还要考虑工作站（计算机和打印机）、空气发生器、氢气发生器，总长度为2米。
安捷伦气相色谱安装条件及要求
安捷伦气相色谱安装条件及要求
安捷伦气相色谱安装条件及要求包括以下内容：
1. 实验室环境：安装色谱仪的实验室应干燥、洁净，温度稳定。
应避光、避震、避电磁干扰，以保证仪器的准确性和稳定性。
2. 电源要求：应提供稳定的供电电源，避免电压波动引起的仪器故障。
3. 气源要求：需提供高纯度气体作为载气、零气等，以保证分析的精确性和准确性。
4. 压力要求：仪器中的气缸、活塞、连接部件等需要不漏气，保证流量稳定性和分离效果。
5. 温度要求：对于柱温控制比较严格的色谱仪，需要具备精确、稳定的加热和冷却系统，以确保仪器温度的准确性和稳定性。
6. 采样和进样系统：色谱仪应配备高精度、稳定性好的自动进样器或手动进样器，以确保样品的准确性和重现性。
7. 柱和柱箱：根据不同的分析需要，柱子的材料、尺寸和特性可能会有所不同。
柱箱应具备稳定的温控系统，以确保柱温的准确性和稳定性。
8. 检测器：根据不同的分析需要，选择不同类型的检测器，包括紫外/可见、荧光、热导、质谱等。
检测器需要具备高灵敏
度、高分辨率等性能。
9. 控制软件：要求配备功能齐全、易于操作的色谱数据处理、分析软件，以满足不同分析要求。
总之，安装安捷伦气相色谱仪的条件和要求要求实验室环境稳定、电源供应稳定、高纯度气源、不漏气的压力控制系统、精确稳定的温控系统、准确可靠的进样系统、合适的柱和柱箱、合适的检测器和功能完善的控制软件等。
气相色谱仪的操作流程 气相色谱仪常见问题解决方法
气相色谱仪的操作流程气相色谱仪常见问题解决方法气相色谱仪的操作流程一、开机前准备1、依据试验要求，选择合适的色谱柱；2、气路连接应正确无误，并打开载气检漏；3、信号线接所对应的信号输入端口。
二、开机1、打开所需载气气源开关，稳压阀调至0.3～0.5 Mpa，看柱前压力表有压力显示，方可开主机电源，调整气体流量至试验要求；2、在主机掌控面板上设定检测器温度、汽化室温度、柱箱温度，被测物各组分沸点范围较宽时，还需设定程序升温速率，确认无误后保存参数，开始升温；3、打开氢气发生器和纯洁空气泵的阀门，氢气压力调至0.3～0.4Mpa，空气压力调至0.3～0.5Mpa，在主机气体流量掌控面板上调整气体流量至试验要求；当检测器温度大于100℃时，按《点火》按钮点火，并检查点火是否成功，点火成功后，待基线走稳，即可进样；三、关机关闭FID的氢气和空气气源，将柱温降至50℃以下，关闭主机电源，关闭载气气源。
关闭气源时应先关闭钢瓶总压力阀，待压力指针回零后，关闭稳压表开关，方可离开。
四、注意事项1、气体钢瓶总压力表不得低于2Mpa；2、必需严格检漏；3、严禁无载气气压时打开电源。
气相色谱仪在进样后检测信号没有变化，仪不出峰，输出仍为直线。
碰到这种情况时，应按从样品进样针、进样口到检测器的次序逐一检查。
1、首先检查注射器是否堵塞，假如没有问题，2、再检查进样口和检测器的石墨垫圈是否紧固、不漏气，3、然后检查色谱柱是否有断裂漏气情况，4、最后察看检测器出口是否畅通。
5、检测器出口的畅通是很紧要的，有人在工作中会碰到这样的问题：前一天仪器工作还一切正常，第二天开机后却无响应峰信号。
检查进样口、注射器、垫圈和色谱柱都正常，可就是不出峰，无意中发觉进样口柱头压达不到设定值，总是偏高，这时才怀疑是ECD 检验器出口不畅通。
由于 E C D的排放物有确定的放射性，所以 E C D出口是引到室外的。
当时是秋冬之交，雨水进入到E CD排出口之后冻住了，因此造成仪器E CD的出口堵塞，柱头压居高不下，气体在气路中无法流动，也就无法载样品到检测器，所以不出峰。
气相色谱仪操作规程及注意事项
气相色谱仪操作规程及注意事项操作规程：1.环境准备-确保实验室内的空气清洁，避免有尘埃或气味干扰实验结果。
-维持实验室的恒温、恒湿状态，以保证实验结果的稳定和可重复性。
-准备所需的试剂和标准品，并保证其纯度和稳定性。
2.仪器准备-检查气相色谱仪的各个部件是否完好，并进行必要的维护和校准。
-保持色谱柱的洁净，并检查柱是否合适使用。
-清洗、校准和准备检测器，并保证其正常工作。
-确保进样口的干净和无堵塞。
3.样品准备和进样-样品应满足分析要求，如纯度、浓度等。
-根据分析要求，选择合适的进样方式，如气态进样、液态进样等。
-进行样品的预处理和制备，如稀释、提取等。
-控制好进样量，确保进样量在色谱柱的耐受范围内。
4.柱温和程序设置-根据样品的特性、分离需求和检测器的要求，设置合适的柱温。
-根据实验要求设置柱温的程序，如升温速率、保持时间等。
-熟悉色谱仪的温度控制系统和程序设置。
5.载气和流速设置-选择合适的载气，如氢气、氮气等。
-根据样品的性质和分离效果的需求，设置合适的流速。
-保证载气的纯度和稳定性，避免杂质对实验结果的影响。
6.检测器和数据处理-设置检测器的参数，如离子源温度、接收器灵敏度等。
-检测器的信号输出应调整到合适的范围，以获得准确的结果。
-使用数据处理软件进行信号处理和结果分析。
-根据实验要求记录和保存实验数据。
注意事项：1.安全操作-注意化学品的安全使用和储存，避免有害物质的接触和溢漏。
-熟悉气相色谱仪的操作和安全手册，遵守相关的安全规定。
-在操作中注意个人防护，如佩戴手套、护目镜等。
2.仪器保养-定期对气相色谱仪进行维护和保养，确保其正常运行和精确检测。
-避免将有机溶剂进样进入检测器，以防止损坏检测器。
3.色谱柱管理-避免将样品残留在色谱柱中，以免影响下次分析的结果和色谱柱的寿命。
-控制好柱温，避免超出色谱柱的最高温度限制，以防止柱损坏或退化。
4.样品处理-样品的处理过程应遵循准确、可靠的方法，并按照一定的规程进行。
气相色谱仪 操作规程
气相色谱仪操作规程气相色谱仪操作规程一、仪器概述气相色谱仪是一种常用的分析仪器，用于对物质进行分离和定量分析。
本操作规程将介绍气相色谱仪的使用方法和注意事项。
二、仪器准备1. 开机前检查：确认仪器电源稳定，所有连接线接触正常。
2. 准备载气：根据实验需要，选择适当的载气，如氮气或氦气。
确保气源供应充足。
3. 气路状况检查：检查气体路线是否畅通，无泄漏。
三、样品处理1. 样品准备：根据分析目的，选择合适的样品，进行适当的前处理。
确保样品干净、纯净。
2. 样品进样：使用适当的方法将样品送入进样器，确保进样器干净，并且样品量在仪器承受范围内。
四、仪器操作1. 开机预热：按照仪器操作手册的要求，正确启动仪器，并进行预热。
待温度稳定后，进行下一步操作。
2. 色谱柱安装：根据实验需要，选择合适的色谱柱，并正确安装到仪器柱口上。
3. 进样设置：根据实验要求，设置进样参数，如进样量、进样模式等。
4. 程序设置：根据实验要求，设置气相色谱仪的程序，包括温度程序、时间程序等。
5. 检测器设置：根据需要，选择合适的检测器，并进行相应的参数设置。
6. 气路调整：根据需要，调整气路压力、流量等参数，确保气路通畅。
7. 标定与校准：根据需要，进行仪器的标定和校准，确保仪器的准确性和可靠性。
8. 样品进样：按照设定的进样参数，将样品送入进样器，保持进样器干净，避免杂质进入。
五、数据处理1. 数据采集：根据实验要求，启动数据采集软件，确保正确采集数据。
2. 数据分析：根据实验需要，使用合适的数据分析软件对采集到的数据进行处理和分析。
3. 结果记录与报告：将处理后的数据记录下来，并撰写实验报告，包括样品信息、分析方法、仪器条件和所得结果等。
六、仪器关机1. 关闭程序：按照仪器要求，正确关闭运行中的程序。
2. 关闭检测器：根据仪器要求，正确关闭检测器并清理。
3. 关闭气路：关闭气瓶出口开关和降压阀门，排空气路中的载气。
4. 关机：按照仪器操作手册的要求，正确关闭仪器，并进行清理和维护。
GOW-MAC 816-18操作规程
GOW-MAC 816-18 DID气相色谱仪操作规程一、仪器安装要求：1.电源要求1).由于我公司仪器完全采用电力作为激发能源，所以对电源的电压及噪音干扰有较严格要求，通常情况下，建议加装质量较好，并带有滤波、稳压、继电功能的UPS，UPS的电源插头需配置16A的电源插座。
2).实验室电源需要有良好的接地，接地电阻小于1欧姆。
3).电压220V，总功率3000W。
4).色谱仪主机应使用单独电源，单相交流220V，(+5% ~ -10%)，50-60Hz，而且仪器使用电源应尽可能不与大功率耗电量设备或经常大幅度变化的用电设备共用一条线。
2.气体要求1).载气要求为5N以上，并且压力需稳定在100psi，压力和载气纯度对仪器的稳定运行有较大的影响，建议采用高光洁度双级超高纯减压阀门及Swagelok抛光管线来保证载气纯度及压力的稳定。
2).驱动气，压力0.3-0.4Mpa，压力波动不超过±0.03Mpa。
3).载气管线和驱动气管线不可共用。
4).管线选材为Swagelok 1/8"不锈钢内抛光管线，管线接口应保留在色谱仪附近位置，便于工作人员操作；钢瓶间与实验室之间的管线尽最大可能保持为直线，减少折线，且管线长度不宜过长，尽可能的缩短氦气钢瓶与气相色谱仪之间的距离,管线连接头需采用焊接方式连接。
3.仪器运行环境要求1).温度要求：气相色谱仪对环境温度要求并不苛刻,一般在15～40℃的室温条件下即可正常操作。
2).湿度要求：环境湿度一般要求在20%～85%为宜。
在高度潮湿的地区,如果湿度过大，必要的情况下应加除湿机。
有条件的情况下最好安装空调。
3).实验室应保持洁净的环境。
4).避免强烈光照。
5).避免强烈的电磁干扰。
6).室内应避免易燃及强腐蚀性气体，如有易燃及强腐蚀性气体（比如H2、HCl、Cl2、PH3、AsH3）应通过管道排出室。
7).室内应保持空气流通或足够的换气量。
4.对实验台面的要求：1).准备好能承受整套仪器，宽高适中，便于操作的工作平台。
气相色谱仪的操作流程及注意事项
(沈阳光正分析仪器有限公司)现在的气相色谱仪的操作都非常简单，类似于傻瓜式的操作。
另外，如果购买我公司的产品，我们负责安装调试，培训操作人员。
而且具有完善的售后服务。
下面我就谈一下气相色谱仪的操作流程和注意事项。
如有疑问欢迎随时来电咨询。
操作流程一、开机前准备：1、根据实验要求，选择合适的色谱柱；2、气路连接应正确无误，并打开载气检漏；3、信号线接所对应的信号输入端口。
二、开机：1、打开所需载气气源开关，稳压阀调至0.3~0.5 Mpa，看柱前压力表有压力显示，方可开主机电源，调节气体流量至实验要求；2、在主机控制面板上设定检测器温度、汽化室温度、柱箱温度，按《输入》键，升温；3、打开氢气发生器和纯净空气泵的阀门，氢气压力调至0.3~0.4Mpa，空气压力调至0.3~0.5Mpa，在主机气体流量控制面板上调节气体流量至实验要求；当检测器温度大于100℃时，按《点火》按钮点火，并检查点火是否成功，点火成功后，待基线走稳，即可进样；三、关机：关闭FID的氢气和空气气源，将柱温降至50℃以下，关闭主机电源，关闭载气气源。
关闭气源时应先关闭钢瓶总压力阀，待压力指针回零后，关闭稳压表开关，方可离开。
气相色谱使用注意事项一、进样应注意问题：手不要拿注射器的针头和有样品部位、不要有气泡（吸样时要慢、快速排出再慢吸，反复几次，10ul注射器金属针头部分体积0.6ul，有气泡也看不到，多吸1-2ul把注射器针尖朝上气泡上走到顶部再推动针杆排除气泡，（指10ul 注射器，带芯子注射器平感觉）进样速度要快（但不易特快），每次进样保持相同速度，针尖到汽化室中部开始注射样品。
二、安装色谱柱：1.安装拆卸色谱柱必须在常温下。
2.填充柱有卡套密封和垫片密封，卡套分三种，金属卡套，塑料卡套，石墨卡套，安装时不易拧的太紧。
垫片式密封每次按装色谱柱都要换新的垫片（岛津色谱是垫片密封）。
3.色谱柱两头是否用玻璃棉塞好。
防止玻璃棉和填料被载气吹到检测器中。
气相色谱仪的安装和调试要求
气相色谱仪的安装和调试要求一、色谱的安装（一）对色谱仪分析室的要求1、分析室周围不得有强磁场，易燃及强腐蚀性气体。
2、室内环境温度应在5~35度范围内，湿度小于等于80%(相对湿度)，且室内应保持空气流通。
有条件的厂最好安装空调。
3、准备好能承受整套仪器，宽高适中，便于操作的工作平台。
一般工厂以水泥平台较佳(高0.6~0.8米)，平台不能紧靠墙，应离墙0.8~1.0米，便于接线及检修用。
4、供仪器使用的动力线路容量应在3KVA以上，而且仪器使用电源应尽可能不与大功率耗电量设备或经常大幅度变化的用电设备公用一条线。
电源必须接地良好，一般在潮湿地面(或食盐溶液灌注)钉入长约0.5~1.0米的铜棒(丝)，然后将电源接地点与之相连，总之要求接地电阻小于1欧姆即可。
(注：建议电源和外壳都接地，这样效果更好)。
（二）气源准备及净化1、气源准备事先准备好需用气体的高压钢瓶(一般大中城市均可购到)，庄某一种气体的钢瓶只能装这种气体，每个钢瓶的颜色代表一种气体，不能互换。
一般用氮气，氢气，空气这三种气体，每种气体最好准备两个钢瓶，以备用。
有的厂使用氢气发生器和空气压缩机也可，但空压机必须无油。
凡钢瓶气压下降到1~2Mpa时，应更换气瓶。
一般厂家使用使用以上气体99.99%即可，电子捕获检测器必须使用高纯气源99.999%以上。
2、气源净化为了出去各种气体中可能含有的水分，灰分和有机气体成分，在气体进入仪器之前应先经过严格净化处理。
若全部使用钢瓶气体，有的色谱仪附有净化器，且内已填有5A分子筛，活性炭，硅胶，基本可满足要求。
若使用一般氢气发生器，则必须加强对水分的净化处理，故应增大干燥管面积(体积在450立方厘米以上为好，填料用5A分子筛为佳),并在发生器后接容积较大的储器桶，以减少或克服气源压力波动时对仪器基线的影响。
若使用空压机作空气来源，空压机进气口应加强空气过滤，加大净化管体积，在干燥管内应填充一半5A分子筛，一半活性炭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顾客气相色谱仪安装室要求及启动前的准备事项
北京东西分析仪器有限公司文件编号：CS-002-GC
尊敬的顾客您好，在您收到我方产品时，请及时核对数量，以免出现差错。
在您通知我方人员前往贵处安装启动之前，请按下述要求准备好您的工作室，如因贵方前期准备工作不充分而影响启动工作进程，我方将收取合理的工时延误费，按每人每天400元收取。
若需二次启动，除收取工时延误费外，我方工作人员往返路费由贵方支付。
因此在您要求启动之前，请务必将前期准备工作做好，谢谢您的合作！
我方售后服务部电话：（010）88393508、88393501/02/03/04转213、212、214
（010）88393519（传真)
一、工作环境要求
1、温度：10~35℃；
2、相对湿度：≤80％：
3、工作室面积应在10m2c以上，阳光不能直射仪器；
4、周围空气中无腐蚀性气体及易燃易爆气体：
5、无强烈外磁场和干扰及机械振动，高灵敏度操作时，防止强烈空气对流。
二、电源要求
1、电压220v±10%；
2、频率：50Hz±1%；
3、功率：2500W；
4、稳定的单相交流电源，若电压波动太大，须配5000W的稳压器；
5、系统应单独供电，电源接地良好，中线对地电压不超过-3V；
6、若购买主机、工作站、空气发生器、氢气发生器全套设备时，安装单相三芯电源插座（10A 带地线）应不少于4个，安装单向两孔电源插座应不少于2个。
三、工作台要求
1、GC4000色谱仪主机长455mm,宽577mm,高540mm;GC4000A色谱仪主机长560mm;宽500mm;高550mm.
2、工作台平稳牢固，台面应能承重100kg,工作台长度除考虑主机外，还要考虑工作站（计算机和打印机）、空气发生器、氢气发生器，总长度为2米。
3、工作台背面与墙壁间应能流出400-500mm距离，以保证仪器气源和电源的方便接入。
四、气源要求
1、顾客可选购我单位色谱专用空气发生器和氢气发生器。
2、使用高压钢瓶时，气瓶应固定在不可移动的支架或墙上，储存在远离热源、明火，并通风良好的地方，储存温度不能高于50℃。
3、气体纯度要求
用于电子捕获的氮气纯度为99.999%；
用于火焰光度的氮气纯度为99.99%；
其他用途的氮气纯度应不低于99.9%。
氢气纯度为99.999%;
空气纯度为99.999%
以上条件如果具备，请发传真至我所。
1、使用条件是否具备□
2、电源要求是否具备□
3、辅助设备是否具备□
4、仪器种类
液相□气相□原子吸收□荧光□仪器型号：
您的联系方式：
联系人：电话：传真：单位名称：
单位地址: 邮编：。
