YP13型装封箱机简介
条盒烟输送及装封箱机系统工艺探讨
条盒烟输送及装封箱机系统工艺探讨陈占民;邹建康【摘要】With the continuous improvement of the product quality requirements in industrial automatic production, the information management must be efficient and accurate to realize the accurate tracking and controlling of the productsquality. The paper introducespresent situation of thebox packing and sealing systemat home and abroad. In this paper a new process schemeis provided, which introducesthe box packing and sealing system of thesingle piece cigarette produced by single packing machine. It solves the problem that the product quality problems cannot be traced and controlled quickly and accurately in the process of production.%随着工业自动化生产对产品质量要求的不断提高,信息化管理必须高效准确,实现产品质量的准确追踪和控制.论文介绍了国内外装封箱系统的现状,提供了一种单件条盒烟包装纸箱对单台包装机组生产的条盒烟产品的装封箱系统新工艺方案,解决了生产过程中发现产品质量问题时,无法快速准确追溯和控制的问题.【期刊名称】《机电产品开发与创新》【年(卷),期】2018(031)002【总页数】4页(P48-51)【关键词】堆垛机;周转箱;RFID码;一号工程码;装封箱机【作者】陈占民;邹建康【作者单位】陕西中烟工业有限责任公司澄城卷烟厂,陕西渭南 714000;东方机器制造(昆明)有限公司,云南昆明 650217【正文语种】中文【中图分类】TB4860 引言目前国内的卷烟厂里包装机组生产的条盒产品所使用的装封箱工艺流程均采用各台包装机组生产的条盒经过条盒提升机＋条盒输送机再通过垂直排包机（平条方式、立条方式、气垫方式或选道下滑道＋横向收集机方式）实现条盒的下降及纵横向转换，把多台包装机组生产的同一品牌规格的条盒输送到装封箱机前，再送入装封箱机内的堆垛装置，按数量要求进行堆垛（一般为一层5条堆5层共25条，两个25条装入一个纸箱），堆垛完成的条盒烟垛由输入推子推入纸箱进行装封箱。
YP13型条烟装封箱机的优化设计
麴
ｏ ｏ ｏ ｏ Ｏ
童
图 １ 装箱机结构示意 图
Ｉ
图 ３ 加 装顶层 到位检 测示意图
该封箱机 缺条检 测 功能主 要依 靠底 部 ４只 、 ３ ５只特 殊型 第 层 长距 离 电容式 接近 开 关和加 装在 安全 门上 的 ２只 电容 式接 近 开关
另外 ， 新增 缺 条 检 测 器 安装 位 置 处于 推 烟 排 工 作位 置 ， 而推
Ｓ ￣ｉｕｚ ａ ｈ № 。 ｙ
Ｙ １ Ｐ ３型条烟 装封箱机 的优化设 计
刘 峰 房 华 李 昌权
（ 南中烟工业有限公司长沙卷烟厂 ， 南 长沙 ４０１） 湖 湖 １０ ４
摘
要： 介绍 了烟草企业 中条烟装封箱机 的结构 、 工作原理及现存 的问题， 并对 原有功能进行 了优化 改进 。通过改进缺条功 能， 使产品的质
实现 相应动 作 ， 样 可使 设备 结构 更为 紧凑 。 采用 垂 直排 包机 以 导致 ， 这 其 即出现 卡烟 时， 烟条 实际 没有输送 到位 ， 而检 测器 误认为 已到 取 代 原下滑 道及 横 向收集 装置 ， 结构 更 为简化 。 使 主机 部分和 垂部 位 出现 烟条 异常 情 排 包机 控制 系统 各 自独立 ，对 应形 式 比较 灵 活 。整个 外 型结 实 可 况 ， 作工人 工取 出后未进行 补充 ， 操 人为导致 装箱设 备缺条 。
图 ２ 装箱机缺条检测示意图
２ 缺 条功 能 的改进 设计
２ １ 原 有 缺 条 功 能 的 设 计 缺 陷 ．
本文 将对 Ｙ １ 装箱 机进 行研 究 和 设计 ， 高 其检 测 功 能 ， Ｐ ３型 提
虽然 Ｙ Ｉ Ｐ ３型装 箱机 自身带 有 一组 缺 条检 测 ，但 因 该检 测 设
(完整版)压缩垃圾车简介(照片、特点、参数、先进部件)_图文(精)
、三吨压缩垃圾车♦垃圾箱采用高强度耐候钢板制作，侧板使用一体成形工艺，圆弧外形，结构牢固, 外形美观，重量轻,受力好，装载量大。
♦推铲由矩管骨架和高强度耐候板构成，流线形推面，不但结构轻巧，且装料顺畅，卸料干净彻底。
♦填装器主要由填装器总成、滑板、刮板等构件组成，各构件采用受力良好的梁板或箱型结构，均采用高强度耐候钢板制作，结构牢固,重量轻。
♦垃圾在压缩装填和运输过程中处于封闭状态，消除转运过程中垃圾尘屑飞扬、臭气飘散的现象。
♦垃圾箱与填装器接合面装有特制的橡胶密封条，并采用液压锁紧装置压缩密封，密封性好;下部设计有特殊结构的接水槽，双重保护，有效防止污水滴漏，杜绝了二次污染。
♦该车采用电液控制阀、PLC可编程控制系统，综合利用了电控、液压控制的优点,通过电—液联合控制,有效地解决了液压系统与电气系统的接口问题,提高了使用可靠性。
♦作业时,通过电子油门控制器自动控制发动机功率输出,保证垃圾车在其各作业状态下,发动机能自动选择加速和怠速状态,避免了功率损耗和系统发热,耗油降低, 经济性好。
♦采用进口电液压多路阀和PLC （可编程序控制器集成控制,并采用逻辑回路保证各操作指令按顺序执行,降低了故障发生率, 避免了误操作造成的事故,提高了可靠性。
♦设置了紧急停止按钮,可使垃圾压填作业装置在任何状态或任何位置停止,保障作业人员和设备的安全。
♦举升油缸装有防爆阀,防止油管突然爆裂时填装器下降,同时设有安全撑杆,保证维修时人员安全。
♦具有自动和手动两种操作方式,作业控制盒分别安装在驾驶室内和车尾,使用操作十分方便。
♦不同用户可根据不同的垃圾搜集方式,选装不同的翻桶（斗机构:翻标准垃圾铁桶（300 L、塑料垃圾桶（240L、随车小垃圾斗（800L、密封遮盖式垃圾斗（1400L 、大垃圾斗（3350L 。
技术参数:廉II单禅1DMISH0ZYSE3外亀尺"t长貿瓷Xmm04TOX I9+Ox；?70 t M ±&J0Q X194O>C K™「吐底帯舉号i^t-NKR7-LLP.\CJAY(!»[[[}东蟻DEAI070S14ID6J^IVi側MVQ驱3!M73007J2Dhi咼杠鸵遵kii^h LOU305til66rti U10.7迦打件班亚监控累塩、无堰翅朋装胃“呻雾降生察细｛吐刃机戒力貳炖i、mt⑷机构、先进零部件:IL kirffpr tv-. : ”+起川配Hu規2口・曲豆卜n, 1 仁Mi；is&ii』rs! NWrrX ・鼻驰"IM 血盘C L IQI F4IH & Ci ff tt 4 U DP^ii J&M-日U*IMtHtR即■it" 3. IftttS4LFf4«fIM3*n、八吨压缩垃圾车♦垃圾箱采用高强度耐候钢板制作，侧板使用一体成形工艺，圆弧外形，结构牢固, 外形美观，重量轻,受力好，装载量大。
YP11型装封箱机使用说明书-第1部分
2、进入触摸屏的设置画面，按下自动/手动选择按钮（此按钮正常情况显 示为自动操作）预选操作方式。
3. 连接真空系统：
置选择开 关于“运 行”位置
4. 启动自动方式：
当白色“自动”灯亮，表明 自动方式已接通，包装过程 已开 。
按“启动”按钮， 在自动方式下 启动装封箱机。
5. 自动操作的结束：
按照下面的操作过程，可以停止自动操作：
1-17
YP11A 型装封箱机 使用说明书
1.7 负压系统原理图
YP11ASM-B
1-18
YP11ASM-B
1.8 故障及故障的排除
YP11A 型装封箱机 使用说明书
YP11ASM-B
YP11A 型装封箱机 使用说明书

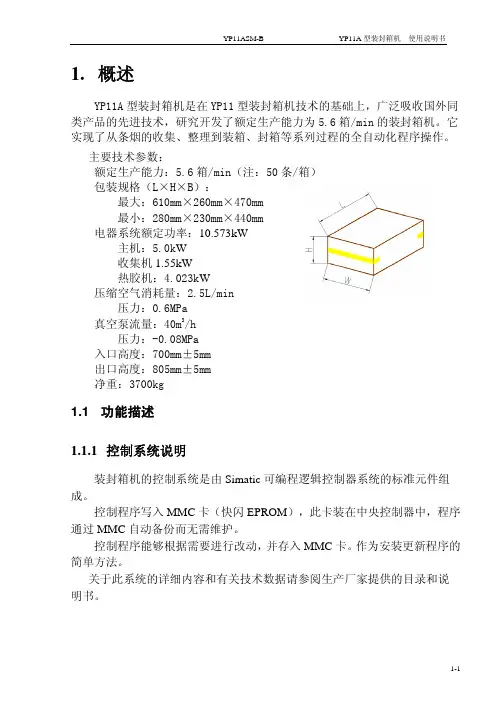

1. 概述
YP11A 型装封箱机是在 YP11 型装封箱机技术的基础上，广泛吸收国外同 类产品的先进技术，研究开发了额定生产能力为 5.6 箱/min 的装封箱机。它 实现了从条烟的收集、整理到装箱、封箱等系列过程的全自动化程序操作。
主要技术参数： 额定生产能力：5.6 箱/min（注：50 条/箱） 包装规格（L×H×B）： 最大：610mm×260mm×470mm 最小：280mm×230mm×440mm 电器系统额定功率：10.573kW 主机：5.0kW 收集机 1.55kW 热胶机：4.023kW 压缩空气消耗量：2.5L/min 压力：0.6MPa 真空泵流量：40m3/h 压力：-0.08MPa 入口高度：700mm±5mm 出口高度：805mm±5mm 净重：3700kg
扩口装置是由气缸驱动，起撑箱和导向作用。 如果产品检测开关发出“产品已堆垛完毕的”信号时，机械式驱动的入 箱推进推手就开始将已堆垛好的产品经过扩口装置推入纸箱。当扩口装置和 推手返回其原始位置时，入箱推进过程就完成了。 纸箱推手开始动作前，真空系统关闭，下吸臂向下方摆动离开轨道平面。 扩口侧的纸箱侧盖由机械式驱动的右侧折边机构的两个折板向内折进约 90°，与此同时，纸箱的上下盖由上下折叠机构的折板向内折进约 45°。 纸箱推手推动装满产品的纸箱沿着纸箱轨道经过喷胶系统进入压紧装置 和卸料皮带装置，主传动轴返回原点位置。在这个过程中，喷胶系统将胶喷 到侧盖上。喷胶的位置和喷胶长度由安装在主传动轴上的时间凸轮来控制的。 压紧装置将纸箱上下盖压在侧盖上，并经过一定时间的延时，以利热熔 胶的固化。 随后，纸箱又在卸料皮带的拖动下，经过胶带自动粘贴装置，流入下游 机。 至此，一个完整的全自动装箱、封箱操作过程结束。
23.综合制剂车间开箱装箱封箱机URS
编号：URS-GT-023页码：Page 1 of 14全自动开箱装箱封箱机用户需求标准编号：URS-GT-023页码：Page 2 of 14批准执行签名下面的签名表示对本URS内容已经审核完毕，且表明已经为执行作好了准备。
在批准后，任何针对本文件的内容进行改变或修正的活动，都必须起到完善本URS的作用，所有的改变或修正均应执行变更处理，并经过批准后作为本URS的附件，与本URS一并执行。
设备名称全自动开箱装箱封箱机数量3台（瓶装、铝塑、颗粒各1台）审核批准表标准经下列部门审核和批准后生效部门/人员签字日期起草人工程设备部年月日审核人工程设备部部长年月日生产技术部部长年月日质量管理部部长年月日分管副总年月日批准人质量受权人年月日编号：URS-GT-023页码：Page 3 of 14目录1.目的2.范围3.责任4.项目描述5.设备要求5.1.技术要求5.2.数据及安全要求5.3.功能要求6.材质与加工要求7.EHS要求8.维护9.仪表10.项目实施用户需求10.1.进度表10.2.法律和法规要求11.供货、服务要求11.1.计划11.2.URS响应和DQ11.3.FAT工厂测试11.4.SAT现场测试11.5.IQ/OQ安装／运行确认12.文件13.交货13.1.货物的运输13.2.安装13.3.培训编号：URS-GT-023页码：Page 4 of 1414.变更管理需求15.变更历史及原因16.附件17.分发部门编号：URS-GT-023页码：Page 5 of 141.目的本URS需求标准旨在从项目和设备的角度阐述用户的需求，包括了用户对该项目的质量要求（符合新版GMP），描述了用户对全自动装箱机的工作过程及功能的期望。
主要包括相关法规符合度和用户的具体需求，这份文件是构建起该项目和设备文件体系的基础，同时也是在全自动装箱机的设计、制造、采购、验收和确认等过程中为用户和设备生产商提供双方可接受的依据标准。
YP13H型装封箱机开箱装置的改进
YP13H型装封箱机开箱装置的改进发表时间：2020-07-09T07:35:38.761Z 来源：《科技新时代》2020年4期作者：陈青辉王建荣段军武张伟锋[导读] YP13H型装封箱机在使用回收烟箱时，由于回收烟箱已经经过2-3次折叠，折线强度变弱，烟箱打开后侧面两端时常出现下垂现象，在烟箱折叠过程中导致烟箱损坏，导致回收烟箱的使用率仅为98%。
通过对装封箱机开箱装置进行改造，在吸臂处增加四个吸盘，在吸盘上接通负压吸风，从而保证回收烟箱在设备上打开后侧面两端在吸盘的吸附作用下不会下垂。
通过改进回收烟箱的使用率达到了99.87%以上，达到了公司下达的烟箱消耗指标。
陈青辉王建荣段军武张伟锋陕西中烟工业有限责任公司澄城卷烟厂，陕西渭南 715200[摘要]YP13H型装封箱机在使用回收烟箱时，由于回收烟箱已经经过2-3次折叠，折线强度变弱，烟箱打开后侧面两端时常出现下垂现象，在烟箱折叠过程中导致烟箱损坏，导致回收烟箱的使用率仅为98%。
通过对装封箱机开箱装置进行改造，在吸臂处增加四个吸盘，在吸盘上接通负压吸风，从而保证回收烟箱在设备上打开后侧面两端在吸盘的吸附作用下不会下垂。
通过改进回收烟箱的使用率达到了99.87%以上，达到了公司下达的烟箱消耗指标。
[关键词]装封箱机；回收烟箱；折线强度变弱；烟箱损坏；吸盘 1 前言当前我国烟草行业一年使用卷烟包装箱约2.5亿只，按平均采购价格7元/只测算，每年卷烟包装箱采购成本达17.5亿元。
若每只卷烟包装箱循环利用2～3次，经济效益将非常可观。
2 YP13H型装封箱机简介装封箱机是卷烟厂包装生产线上的主要包装设备之一，用于烟条的自动装箱、封箱【1】。
YP13H型装封箱机一般与条烟输送、堆垛机、烟垛输送与存储等设备配合使用，从而可实现对烟草包装质量及可追溯性的控制，具有较高的理论科学性和技术先进性。
2.1 YP13H型装封箱机的组成装封箱机主要由推条器，套口过渡装置，套口，纸箱库（辊子输送、提升机构、吸箱装置），相机支座，开箱装置，折箱装置，推箱装置，压箱装置及上下折边器，互换调节装置，驱动胶带盘等装置组成【2】。
从0开始学专利检索.pdf说明书
关注我们获取更多资讯加入直播互动群领取直播课件及IPC分类最新版有疑问？扫码添加石老师微信大为创新618，IP专属礼遇节，直播间专属福利：观看直播即可免费领取3天VIP账号领取方式：关注大为公众号（ID：daweisoft），回复直播画面截图注册地址：Tips：为不影响大家汲取知识，直播后领取也可以哦~DAWEISOFT CO.,LTD主讲人：日期：地点：从0开始学专利检索石磊2020年6月中国·深圳目录CONTENT01 认识专利文献02开始第一次检索03专利检索步骤拆解04实战练习，开启检索之门01认识专利文献扉页权利要求书说明书说明书附图专利文献著录数据代码，即INID代码Internationally agreed Numbers for the Identification of (bibliographic) data由圆圈或括号所括的两位阿拉伯数字表示。
（10）文献标志（11）文献号（13）文献种类代码（21）申请号（22）申请日期（31）-（33）优先权数据（40）-（48）文献公知日期（51）国际分类信息（54）发明名称（57）文摘或权利要求（70）-（77）人事引证信息扉页权利要求书说明书说明书附图权利要求以科学术语定义该专利或专利申请所给予的保护范围，具有直接的法律效力,是确定专利保护范围的重要法律文件。
按照权利要求的性质划分按照权利要求所保护技术方案的性质划分，有两种基本类型：产品权利要求和方法权利要求。
按照权利要求的形式划分按照权利要求的保护范围和撰写形式划分，有两种：独立权利要求和从属权利要求。
扉页权利要求书说明书说明书附图专利说明书是对发明或者实用新型的结构、技术要点、使用方法作出清楚、完整的介绍，它包含技术领域、背景技术、发明内容、附图说明、具体实施方式等项目。
传播性信息性规范性世界知识产权组织（WIPO ）1988年编写的《知识产权教程》阐述了现代专利文献的概念: “专利文献是包含已经申请或被确认为发现、发明、实用新型和工业品外观设计的研究、设计、开发和试验成果的有关资料，以及保护发明人、专利所有人及工业品外观设计和实用新型注册证书持有人权利的有关资料的已出版或未出版的文件（或其摘要）的总称。
封箱机应用领域及特点介绍
封箱机应用领域及特点介绍封箱机是一种自动化设备，主要用于将商品或产品封装起来并封好箱子，起到保护货物、提高包装效率和节省人力资源的作用。
封箱机在物流、食品加工、制药、电子产品等领域广泛应用，下面将详细介绍封箱机的应用领域及特点。
一、物流行业：在物流行业中，封箱机是各种货物和物品包装的重要设备，特点如下：1. 提高效率：封箱机能够自动完成盒子封箱的过程，相比于人工封箱，它具有更高的运行速度和封箱效率，大大节约了时间和人力成本。
2. 提高包装质量：封箱机通过自动化的封箱过程，可以确保封箱质量的稳定一致性，提高包装的质量，避免由于人为因素导致的不良封箱品质。
3. 降低成本：封箱机可以根据箱子的尺寸和要求进行自动调整，减少了用于调整箱子尺寸的材料浪费，并且由于封箱机的高效率和快速运行，减少了人工成本的开支。
二、食品加工行业：在食品加工行业中，封箱机扮演着将食品产品进行包装和封箱的重要角色，其特点如下：1. 高卫生标准：食品行业对于包装和封箱的卫生要求很高，封箱机能够在封装过程中保持高度的卫生标准，确保食品的安全性和卫生质量。
2. 保持食品的新鲜度：封箱机可以通过恰当的包装和封箱方式，有效地保持食品的新鲜度和口感，延长食品的保质期，减少食品的损耗。
3. 自动化生产：封箱机能够自动化地完成食品包装和封箱过程，减少了人工干预的机会，提高了生产效率和稳定性，降低了人工成本和人员安全风险。
三、制药行业：在制药行业中，封箱机主要应用于制药产品的包装和封箱工序，其特点如下：1. 合规性和可追溯性：制药行业对产品包装和封箱的合规性和可追溯性要求十分严格，在封箱机的操作记录和监控系统下，可以确保产品包装的合规性和产地的追溯性。
2. 精确度和稳定性：制药产品的包装和封箱过程需要高度的精确度和稳定性，封箱机通过精准的封箱方式和可调节的封箱参数，保证了封箱质量和效率。
3. 生产效率和成本控制：封箱机可以通过自动化的封箱过程，提高生产效率和减少包装和封箱的成本，确保制药企业的竞争力和稳定供应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在套口的侧边装两 接近开关以检测套 口位置的状态
套口组成： 由两气缸、万向 联轴节、框架等 组成。
输入推子
输入推子
作用： 是将堆叠的条烟推入烟箱中。 工作原理： 条烟堆叠到位后，制动电机驱动链条运动，使推板 运动把条烟推入箱中，在推板回程中，为了不影响 叠堆装置继续堆叠条烟，推板的下部分在连杆机构 的作用下抬起。 在链条的两端装有光电管以检测推子的起始位置。
条烟横向输送装置组成
堆叠装置
• • 作用：以实现条烟堆 叠 过程：当末端的二支 光电管检测条烟到位， 皮带机第七条条烟光 电管检测到条烟到位， 同时底部缺条检测四 支光电检测条烟到位 时，堆叠电机动作以 实现条烟的堆叠。 采用变频制动电机控 制 电机带动两个凸轮转 动 有两支光电管以检测 凸轮运行情况
Cold glue extrusion system 冷胶机
A 压力罐 B 喷枪
主要机构概述
胶带装置 套口装置 操作控制箱 输入推子
压紧装置
堆叠装置 缺条检测
主
推
子 纸 箱 库
折叠装置
横向加速机
主
传
动
电
控
柜
机
架
真空系统
气路系统
润滑系统
横向加速装置
• 作用：是将 条烟横向加 速进入堆叠 装置。 • 安装在主机 入口处，与 皮带机、堆 叠装连接。
YP13型装封箱机特点
• 控制核心采用SIEMENS公司的S7-300 PLC产 品，具有上总线、联网的功能。 • 采用中文TP2710触摸屏作为文本显示器， 3D图形显示，使人机界面更为直观。 • 纸箱库采用立放的方式，占地面积更为小 巧，并且具有自动压箱装置。 • 主动轴采用旋转编码器控制。 • 能简便地实现50条/件和25条/件两种包装 方式的互换（手轮调节）。
系统参数设置界面
状态变量设置界面
各参数位置设定界面
产量统计界面
操作系统结构框图
系统软件组成
系统帮助界面
系统帮助界面
故障诊断流程图
系统元器件明细
谢谢!
东方机器制造（昆明）有限公司
YP13型装封箱机简介
YP13型装封箱机概述
• YP13型装封箱机是由北京达特烟草成套设 备技术开发有限责任公司和东方机器制造 （昆明）有限公司共同开发的。 • YP13型装封箱机于2004年3月通过国家专卖 局鉴定，并于同年７月颁发烟草专卖生产 企业许可证。 • YP13型装封箱机是在充分吸收和借鉴 FOCKE485的基础上，溶合了其它装封箱机 的优点开发的。
使用的进口关键件
• 电机、减速器采用德国SEW公司产品， • 轴承、带座轴承采用德国 INA和瑞典 SKF 公司产品。 • 整机气动元件全部采用 FESTO、SMC公司产 品。 • 主要关键件（如避振器、小减速箱、主轴 联轴器、万向节等）由德国原装进口。 • 电控元器件核心主要采用SIEMENS公司产品
烟箱库
• 作用 存放空烟箱 工作原理 电机带动齿 形带向前 运动，从 而实现烟 箱的供给
烟箱库
• 烟箱库侧 边装有光 电管，可 以检测烟 箱的使用 情况，当 烟箱不够 时，可发 出信号补 充烟箱。
纸箱库
纸箱库组成 纸箱库由两台电机、 两条齿形带及侧 板、同步齿形带 轮等组成
折叠装置
实现烟箱的 左右折叠、 上下折叠 在折叠凸轮 的带动下实 现烟箱左右、 上下折叠。
输入推子
输入推子组成
主传动
作用： 在主电机驱 动下带动六个 凸轮，以实现 取纸箱、上下 折叠、左右折 叠、烟箱的水 平运动。
主传动
主传动
设备调试 正常后， 脱开了手 轮与主传 动连接。
主传动
采用旋转编码 器对主传动的 六个凸轮进行 控制。 在触摸屏显示 旋转编码器的 角度。
主传动
有二个光电 管以检测凸 轮运行状况
YP13型装封箱机
YP13型装封箱机3D演示
YP13型装封箱机概述
YP13型装封箱机平面图
YP13型装封箱机立面图
装封箱机装箱过程
YP13型装封箱机的技术参数
生 产 能 力：6件/分钟（每件50条） 电机总功率 ：2.21KW(四台电机） 气 源：正压 0.55MPa 负压-0.04至-0.06MPa 平均耗气量 ：40立方米/每小时（正压） 长X 宽X 高 ：3100mm X 2440mm X 2260mm 占 地 面 积：7.4m2 重 量：约3000Kg
折叠装置
一光电管 检测条烟是 否装满； 另一光电 管检测烟箱 是否竖立。
折叠装置组成
套口端折叠 调整端折叠 下折叠 上折叠
折叠装置
套口端折叠组成
折叠装置
调整端折叠组成
折叠装置
下折叠组成
折叠装置
上折叠组成
和上 导压 向箱 装装 置置 组由 成一 组 滚 轮 及 螺 杆
•
上 压 箱 装 置
• • •
• 在入口有一 接近开关以 检测是否堵 烟
堆叠装置组成
缺条检测
底部装有四 支接近开关， 同时在条烟 的侧面第三 层位置装有 五支光电管 以实现缺条 检测。
套口装置
作用：撑住烟箱 工作原理： 当空烟箱当位 时，气缸动作， 使套口水平行动， 另一个气缸使套 口打开撑住烟箱。 烟箱装满条烟 后，套口复位。
ProBlue 4 Melter with: 4 liter, 3.9 kg (8.6 lb) capacity 4.3 kg/hr (9.5 lb/hr) melt rate 14:1 SP style piston pump 2 or 4 hose/gun capacity ProBlue 4热熔胶机: 3.9公斤容量, 4.3公斤/小时熔胶速度, 14:1活塞泵,2-4组喉管/喷枪
折叠装置主推子组成 Nhomakorabea紧装置作用： 压住已经折 叠好的烟箱 工作原理: 当上端的光 电检测到已 经折叠的烟 箱到位时,两 侧的气缸动 作压紧烟箱
折叠装置
气动压紧装 置组成
胶带装置
作用： 将折叠好的 烟箱自动封上 胶带。 应急处理： 胶带装置上 配置一个气缸， 当缺条或不需 要封胶带时， 气缸打开撑住 胶带装置。
烟草专卖生产企业许可证
YP13型装封箱机业绩
• • • • • • • • 曲靖卷烟厂 红河卷烟厂 玉溪卷烟厂二部 会泽卷烟厂 昭通卷烟厂 南宁卷烟厂 蚌埠卷烟厂 广州卷烟总厂 南海生产部 • 长沙卷烟厂 • 郑州卷烟总厂 2台（2003年5月） 4台（2003年3月－2004年5月） 1台（2003年3月） 2台（2003年3月－2005年10月） 2台（2005年12月） 4台（2004年10月） 5台（2005年3月） 2台（2005年10月） 12台（2006年4月先交1台） 4台（2006年5月）
YP13型装封箱机使用实景 25条/箱
YP13型装封箱机使用实景 50条/箱
YP13型装封箱 可选设备
垂直排包机
喷胶系统
真空装置
喷胶系统
热喷胶系统
冷喷胶系统
ProBlue™ Adhesive Melters
ProBlue™ 热熔胶机
美国诺信公司
Available in the 3 most commonly used sizes 三种常规规格
所具备的功能
设备控制层功能 • 手、自动控制 • 烟箱缺条检测功能 • 纸箱添加报警功能 • 装箱数量统计功能 • 电机保护功能 • 紧急断电功能 • 故障报警功能 • 变频控制功能 • 精确定位功能 设备监控操作层的功能 • 监控画面 • 控制操作画面 • 报警画面
主界面
各个检测点的位置界面
ProBlue 10 Melter with: 10 liter, 9.7 kg (21.4 lb) capacity 11 kg/hr (24 lb/hr) melt rate 14:1 SP style piston pump 2, 4 or 6 hose/gun capacity ProBlue 10热熔胶机: 9.7公斤容量, 11公斤/小时熔胶速度, 14:1活塞泵,2-6组喉管/喷枪
胶带装置
在前胶辊处 有一真空孔， 以保证胶带 不上下跑动。
胶带装置
在胶带的底部 装有一个光电 管和一个接近 开关。 一个检测胶 带盘的运行状 况； 另一个检测 胶带盘是否需 要更换胶带。
胶带装置组成
压缩空气系统
真空系统
润滑系统
电控柜
操作控制箱
• • • • 功能全面 技术先进 系统开放 界面更加人 性化
• 采用一主动轴分别控制六个凸轮，以实现相 应动作，这样可使设备结构更为紧凑。 • 装封箱主机部分采用四台电机分别控制主轴、 入口加速装置、堆叠装置及输入推子。 • 采用垂直排包机以取代原下滑道及横向收集 装置，使结构更为简化。 • 主机部分和垂直排包机控制系统各自独立， 对应形式比较灵活。 • 整个外型结实可靠，美观大方。 • 具有缺条检测功能。
ProBlue 7 Melter with: 7 liter, 6.8 kg (15 lb) capacity 8.2 kg/hr (18 lb/hr) melt rate 14:1 SP style piston pump 2 or 4 hose/gun capacity ProBlue 7热熔胶机: 6.89公斤容量, 4.82公斤/小时熔胶速度, 14:1活塞泵,2-4组喉管/喷枪
主传动组成
１、电机及减 速箱 ２、联轴器 ３、上下折叠 凸轮 ４、主推子凸 轮 ５、套口、调 整端折叠 凸轮 ６、烟箱凸轮 ７、主轴
纸箱库
作用: 存放空纸箱。 工作原理: 在纸箱库凸 轮带动下,吸 臂动作取下 纸箱并打开。 在侧部有一光 电管以检测纸 箱状况。
手轮调节装置
• 作用 松开锁紧手 柄,通过调 节手轮可 方便地调 节烟箱库 的大小,以 适应不同 烟箱的尺 寸。
