Photo 细化资料
Cleaner
Cleaner
Cleaner
UV处理单元 作用：用于除去玻璃基板表面的浮游物质 原理：在一个封闭的chamber内通过紫外光(UV)照射使O2电 离生成O3，进而将有机物氧化 关键点：紫外光的强度，均匀度，灯与玻璃基板的距离。
Cleaner
辅助Roller：保证玻璃基板上下空气压力均 等，以保护玻璃基板不受损伤。
Coater
Coater Linear Coater (5G)
After Pre-coater:
When spinning:
After Spin coater:
Coater
通过Shuttle将玻璃基板放置于Precoater载台上，同时Chuck将玻璃基板 进行真空吸附。
Slit nozzle移动到待机位置的另一 边，准备进行PR涂敷。
Bake
Panel Flow
<Dehydration Bake> In conveyer→HP→AP→CP→Out conveyer <Pre-bake> In conveyer→HP→CP→Interface <Post Bake> In conveyer→HP→CP(or IMC)→Out conveyer
1.3.1 光刻概述
光刻具体的流程图
1.3.1 光刻概述
4. 光刻与整个阵列的关系
（1）光刻工序在整个阵列工序中起着承上启下的作用，它和其他两个阵 列工序一样，光刻工序使用5MASK工艺处理玻璃基板，具体的说， 就是将最终要在玻璃基板上形成的TFT pattern 分成GATE ,ACTIVE , S/D , VIA ,ITO （2） 5个层，每次曝光形成一个层，最后叠加形成最终的TFT pattern 。
1.3.3 ALIGNER（曝光机）
UM ：成像
•结构及其功能： 梯形反射镜 ：改变光路 凸面反射镜 ：改变光路 凹面反射镜 ：会聚光路 将MASK上的图案会聚投射到plate上。
凸面镜 梯形反射镜
1.3.3 ALIGNER（曝光机）
UM光学结构说明： 为什么要采用这样的光学系统： 由于光源方向性不好，再加上光的衍射作用，导致光从MASK的缝中投射出来 以后，无法形成清晰的图案，这就需要将光从新进行会聚，根据凸透镜成像原 理，物和像是满足一下关系式的： 1/u + 1/v = 1/f 其中u为物距,v为像距, f为透镜的焦距
Bake
本单元包含三个主要部分： 1. Dehydration Bake (DB)：在清洗单元之后对玻 璃基板进行烘干使表面水分除去，以进一步提高 玻璃基板与PR胶的附着性。 2. Soft Bake (SB), 又称为Pre-bake：在涂胶之后 显影之前对已经涂敷好的PR胶中的溶剂和水分进 行烘干，并且加强PR此时与玻璃基板的附着力。 3. Hard Bake (HB)，又称为Post bake：除去在基 板显影之后PR形成的Pattern图形中的溶剂和水 分，强化玻璃基板与PR胶之间的黏着性。
光源系统 成 像 精确 成像 检测装置 成像保证 2.精确成像保证系统 修正装置
1. TFT Pattern 成像系统 UM（Ultra Mirror）
1.3.3 ALIGNER（曝光机）
TFT Pattern 成像系统
光源系统
本系统有三个主要组成部分： •LAMP HOUSE(灯房):在灯房 里边装有5kw的水银灯，负责 提供曝光光源。 •导光通道：将灯房的光导入 曝光机MASKSTAGE部分。 •光学转换系统：这里将光转换 成弧形以适应曝光的需要。
新入社员 PHOTO工程教育
Array生产技术部
1.3
1.3.1 光刻概述 1.3.2 TRACK设备 1.3.3 ALIGNER（曝光机）
1.3.1 光刻概述
1. 什么是光刻?
光刻就是以光刻胶为材料在玻璃基板表面形成TFT pattern，这个 TFT pattern的作用就是保护在它下面的金属或者其他的薄膜，使其在 下一道刻蚀工序中不被刻蚀掉，从而最终形成我们所需要的TFT pattern。
此过程通过Track机的COAT&ER单元来实现。
1.3.1 光刻概述
(2) 曝光Exposure
Exposure
mask
通过Mask的遮光作用，有选择性的将光刻胶感光。 此过程通过曝光机来实现。
1.3.1 光刻概述
（3）显影 Development
DEV
通过化学作用将感光的光刻胶溶解去掉，将未感光的光刻胶固化。 此过程通过Track机的DEV单元来实现。
Coat & Exposure
Development Glass TFT Panel
1.3.1 光刻概述
2. 如何实现？
三个主要步骤：他们是涂胶 Coater，曝光 Exposure，显影 Development (1) 涂胶 Coater ： 将光刻胶通过涂胶这个步骤，均匀的涂在玻璃 基板上。
COAT
YL ’ XL’
PLATE
mask
1.3.3 ALIGNER（曝光机）
(3) Z - sensor
Z-Sensor 概述： Z-Sensor顾名思义，就是检 测Z方向距离的探测器，由 于曝光机是依靠计算Z方向 的距离来确定对焦情况的， 所以这个sensor是非常重要 的，如果z sensor出现检测 不准的情况，那么就会直接 导致对焦不量的发生，其表 现形式就是图像边缘不清 楚，模糊。 Z Sensor Z 驱动
真空吸附有玻璃基板的Chuck上升至PR 涂敷位置，slit nozzle开始返回移动 进行PR涂敷。
Developer
1.3.3 ALIGNER（曝光机）
曝光机的基本工作原理：
曝光机的全称是MIRROR PROJETION MASK ALIGNER(镜像 投影MASK对位仪)他的作用是对涂好光刻胶的玻璃基板进行曝 光，他所采用的方式就是利用光刻胶的光敏性将MASK上的图像 格式投影到玻璃基板上.
1.3.3 ALIGNER（曝光机）
(1) Mechanical pre
Mechanical pre
功能与及结构： 功能：感知玻璃基板在plate stage上 的位置，通过换算得到玻璃基板 的位置。 结构：如右图所示，主要由推动汽缸和 塑料触片构成。推动，接触，感 知，测算。分布如图，x y tht
STEP：STEP工作方式的基本原理就是： 将玻璃基板移动到MASK对应的待曝光区 域，利用快门将一定区域内的基板同时 全部曝光。
1.3.3 ALIGNER（曝光机）
曝光机结构概述：
曝光机按功能可以划分为以下几部分：
C/D BOX
LAMP HOUSE 导 光 系 统
1 .空调系统：负责保持整个曝光机内部 恒温在22度左右。 2 .Console ：控制台，主要由一台装有 MPA5000控制软件的工作站构成，它 的作用是将人的指令程序输入曝光机， 并反馈机器运行状况。 3. Main body:集成mask stage和plate stage,这里是进行曝光的地方。 4 . illumination system:提供曝光光源,灯 房,导 光系统，光转换系统。 5 . Mask 储存箱: 储备常用mask，A-I 9 个.I一般为中转用。 6 . C/D box:集成了电源以及主机的机电 控制电路。 7 . Mask changer:更换 mask。
1.3.3 ALIGNER（曝光机）
对位标记（双对位，单对位） 单对位是为了让双对位得以进行而进行的
mask pre align Fine Mask TV-Pre Alignment TV-Fine Alignment
1.3.3 ALIGNER（曝光机）
TV-Fine Alignment 根据对位标记的偏差求 MASK图像PLATE图像 之间的偏差。 ΔXL = XL – XL’ ΔYL = YL – YL’
1.3.3 ALIGNER（曝光机）
曝光机的工作方式有两种，一种叫STEP方式，另外一种叫SCAN方式，这两种 曝光机的工作方式如下图所示：
光
mask
快门
同 步 移 动
光 学 系 统 光 学 系 统
光 学 系 统 光 学 系 统
plate
scan scan
step step
SCAN：SCAN工作方式的基本原理就 是：使玻璃基板和MASK在一个光束 下同时移动，光束扫描过的部分就 算完成了曝光。
1.3.3 ALIGNER（曝光机）
如左图所示,这 就是曝光机的 Main body, plate和mask就 是在这里进行对 位和曝光的.具 体的说,就是 plate安置在下 部的PS上,mask 安置在上部的MS 上,通过同步移 动曝光.
MAIN BODY
1.3.3 ALIGNER（曝光机）
Mechanical pre 分布
1.3.3 ALIGNER（曝光机）
工作过程演示
动画演示
1.3.3 ALIGNER（曝光机）
(2) A / S (alignment scope)
AS的全称是alignment scope,就是 对位放大镜. AS也是相当重要的器件,它广泛的用 于各种需要对位的场合: •Mask Alignment( Pre, Fine ) •TV-Alignment ( TV-Pre, TV-Fine ) •ADC检测 •SDC检测 AS主要功能是通过透镜以及光纤系统 将PLATE和 MASK的对位标记传送并 合成到一个平面,在这个平面上MASK 以及PLATE这两个平面坐标系的原点 重合.这样我们就可以以MASK对位标 志为基准进行对位.
MASK传送道 空 调 MASK 储存箱
Main body
控 制 台
1.3.3 ALIGNER（曝光机）
新手使用Photosop需掌握的基本知识教材
新手使用Photosop需掌握的基本知识一、Adobe Photoshop，简称“PS”，是由Adobe Systems开发和发行的图像处理软件。
Photoshop主要处理以像素所构成的数字图像。
使用其众多的编修与绘图工具，可以有效地进行图片编辑工作。
ps有很多功能，在图像、图形、文字、视频、出版等各方面都有涉及。
2003年，Adobe Photoshop 8被更名为Adobe Photoshop CS。
2013年7月，Adobe公司推出了新版本的Photoshop CC，自此，Photoshop CS6作为Adobe CS系列的最后一个版本被新的CC系列取代。
截止2016年1月Adobe PhotoshopCC2015为市场最新版本。
Adobe支持Windows操作系统、安卓系统与Mac OS，但Linux操作系统用户可以通过使用Wine 来运行Photoshop。
二、Photosop的启动与退出1、启动Photoshop的方法：单击开始/程序/Photoshop即可启动.或者打开一个Photoshop文件也能够启动Photoshop.2、退出Photoshop的方法：单击关闭按钮或按下CTRL+Q组合键或ALT+F4组合键，都可以退出Photoshop。
三、Photoshop的窗口组成（标题栏、菜单栏、工具栏、工具箱、图像图口、控制面板、状态栏、Photoshop 桌面）1、标题栏：位于窗口最顶端。
2、菜单栏：其中包括9个菜单。
位于标题栏下方。
3、工具栏：位于菜单栏下方。
可以随着工具的改变而改变。
4、工具箱：位于工具栏的左下方。
5、图像窗口：位于工具栏的正下方。
用来显示图像的区域，用于编辑和修改图像。
6、控制面版：窗口右侧的小窗口称为控制面版。
用于改变图象的属性。
7、状态栏：位于窗口底部，提供一些当前操作的帮助信息。
8、Photoshop桌面：Photoshop窗口的灰色区域为桌面。
其中包括显示工具箱、控制面板和图像窗口。
ps基础知识
Photosop的基础概念
对比度（Contrast）
就是指不同颜色之间的差异。对比度越大，两种颜色
之间的反差就越大，反之对比度越小，两种颜色之间 的反差就越小，颜色越相近。例如：将一幅灰度的图 像增加对比度后，会变得黑白鲜明，当对比度增加到 极限时，则变成了一幅黑白两色的图像。反之，将图
Photosop的基础概念
饱和度（Saturation）
也可以称为彩度，是指颜色的强度或纯度。调整饱和
度也就是调整图像彩度。将一个彩色图像降低饱和度 为0时，就会变为一个灰色的图像；增加饱和度时就会 增加其彩度。
Photosop的基础概念
饱和度（Saturation）
也可以称为彩度，是指颜色的强度或纯度。调整饱和
像对比度减到极限时，就成了灰度图像，看不出图像
效果，只是一幅灰色的底图。
Photosop的基础概念
颜色模式
RGB模式、CMYK模式、Bitmap（位图）模式、
Grayscale(灰度)模式、Lab模式、HSB模式、 Multichannel(多通道模式)、Duotone(双色调)模式、 lndexde Clolr(索引色)模式等
控制面板
Photosop的基础知识
Photosop是ADOBE公司推出的图形图像处理
软件，功能强大，广泛应用于印刷、广告设
计、封面制作、网页图像制作、照片编辑等
领域。利用Photosop可以对图像进行各种平
面处理。绘制简单的几何图形、给黑白图像 上色、进行图像格式和颜色模式的转换。
Photosop的基础知识
Photosop的基础概念
Photoshop资料
Photoshop资料Photoshop是Adobe公司旗下最为出名的图像处理软件之一，集图像扫描、编辑修改、图像制作、广告创意，图像输入与输出于一体的图型图像处理软件，深受广大平面设计人员和电脑美术爱好者的喜爱。
一、应用：PHOTOSHOP的应用领域很广泛的，在图像、图形、文字、视屏、出版各方面都有涉及1、平面设计平面设计是PHOTOSHOP应用最为广泛的领域，无论是我们正在阅读的图书封面，还是大街上看到的招帖、海报，这些具有丰富图像的平面印刷品，基本上都需要PHOTOSHOP 软件对图像进行处理。
2、修复照片PHOTOSHOP具有强大的图像修饰功能。
利用这些功能，可以快速修复一张破损的老照片，也可以修复人脸上的斑点等缺陷。
3、广告摄影广告摄影作为一种对视觉要求非常严格的工作，其最终成品往往要经过PHOTOSHOP的修改才能得到满意的效果。
4、影像创意影像创意是PHOTOSHOP的特长，通过PHOTOSHOP的处理可以将原本风牛马不相及的对象组合在一起，也可以使用“狸猫换太子”的手段使图像发生面目全非的巨大变化。
5、艺术文字当文字遇到PHOTOSHOP处理，就已经注定不再普通。
利用PHOTOSHOP可以使文字发生各种各样的变化，并利用这些艺术化处理后的文字为图像增加效果。
6、网页制作网络的普及是促使更多人需要掌握PHOTOSHOP的一个重要原因。
因为在制作网页时PHOTOSHOP是必不可少的网页图像处理软件。
7、建筑效果图后期修饰在制作建筑效果图包括许多三维场景时，人物与配景包括场景的颜色常常需要在PHOTOSHOP中增加并调整。
8、绘画由于PHOTOSHOP具有良好的绘画与调色功能，许多插画设计制作者往往使用铅笔绘制草稿，然后用PHOTOSHOP填色的方法来绘制插画。
除此之外，近些年来非常流行的像素画也多为设计师使用PHOTOSHOP创作的作品。
9、绘制或处理三维帖图在三维软件中，如果能够制作出精良的模型，而无法为模型应用逼真的帖图，也无法得到较好的渲染效果。

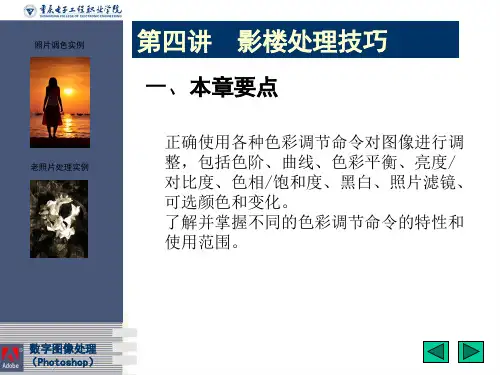

数字图像处理(Photoshop)模块四 影楼处理技巧522 演示PPT
数字图像处理 （Photoshop）
照片调色实例 老照片处理实例
第四讲 影楼处理技巧
2.曲线调整
“曲线” 命令和色阶命令类似，都是用来调 整图像的色调范围，不同的是色阶命令只能 调整亮部、暗部和中间灰度，而曲线命令可 调整灰阶曲线中的任何一点。执行“图像> 调整> 曲线”命令，会弹出“曲线”对话框。
直方图由一系列高度不等的纵向条纹或线段 表示数据分布的情况。一般用横轴表示数据 类型，纵轴表示分布情况。根据图像中像素 的分布来进行描绘的。直方图中的横轴代表 图像像素从明到暗的变化，纵轴表示像素的 多少。
照片调色实例 老照片处理实例
第四讲 影楼处理技巧
黑白渐变图的直方图为一个凹字型，可以 理解为这张图片中暗部像素与亮部像素 比较多，灰部像素相对较少。直方图不 会表示一张图中哪里有暗的或亮的像素， 只会表示亮或暗的像素占多大的比例。 直方图涵盖了图像中所有的色彩信息， 一个好的设计师可以通过观察直方图看 出图像有什么问题。
照片调色实例 老照片处理实例
第四讲 影楼处理技巧
执行“图像/调整/黑白“命令。打开“转换 黑白”面板，图像已自动转换黑白效果，可 以调整红黄绿青蓝品六色参数，以确定原彩 色图像中某种颜色转换为黑白后的影调深浅。 同时，打开“预设”下拉框，可以看到这里 已经准备好了12种转换黑白效果，都是模拟 黑白胶片摄影时添加滤镜的效果，十分方便。
照片调色实例 老照片处理实例
第四讲 影楼处理技巧
9.变化
打开“变化”调整面板，对话框底部的两个 缩览图显示原始选区和包含当前选定的调整 内容的选区。第一次打开该对话框时，这两 个图像是一样的。随着调整的进行，“当前 挑选”图像将随之更改以反映所进行的处理。
数字图像处理 （Photoshop）
高一Photoshop图像处理知识点整理
试卷三 打开“悠哉渔夫.psd”，完成以下操作：
1. 清除“蜻蜓”图层中的白色图像部分，并显示“柳叶”图层中的图像。 2. 对“月亮”图层设置“外发光”效果，混合模式为“变亮”。存储“悠哉渔夫.psd”文 件。
第 5 页 共 5 页
（图一）
第 3 页 共 5 页
稽山中学会考复习资料---Photoshop
（图二） 1、图层样式的添加： 选择要添加样式的图层，在该图层缩略图上右击，在弹出的菜单中（见上图一）选择“混合 选项”命令，再在弹出的“图层样式”对话框中（见上图二）单击要添加的样式名称，再在 对话框右边的该样式参数栏中进行相应选择或设置。 2、图层样式的修改： 方法与添加基本相同。只要把不需要的样式去掉，新要求的样式加上。 3、图层样式的复制： 源图层名称上右击，在弹出的菜单中选择“拷贝图层样式” ，然后选择目标图层，在该图层 名称上右击，在弹出的菜单中选择“粘贴图层样式”即可。 4、图层样式的清除： 选择要清除的图层，在该图层名称上右击，在弹出的菜单中选择“清除图层样式” 。 知识点七、常用滤镜效果的设置 选择要使用滤镜效果的图层或区域，单击菜单命令 “滤镜” （如左图） ，选择相应的滤镜效果即可。 注：选择有些滤镜效果会弹出相应对话框，在该对 话框中完成参数设定后单击“确定”按钮即可。 例： 选择 “马赛克” 滤镜效果就会弹出如下对话框。
第 4 页 共 5 页
稽山中学会考复习资料---Photoshop
知识点八、图片的保存 1、 “保存”为源文件.psd 格式 作用：保留图层信息，有利于下次继续编辑修改图片。 2、 “存储为”常用格式：gif、jpg、png 等 作用：存储为的文件容量小，兼容性强，可以应用于常用的文件中，如网页、WORD 文档、 PPT 文档等。注：gif 文件可以保留透明背景，更适合于 FLASH 文档中使用。 附：Photoshop 会考样卷 Photoshop 操作题（本题有 2 小题，每小题 5 分，共 10 分）

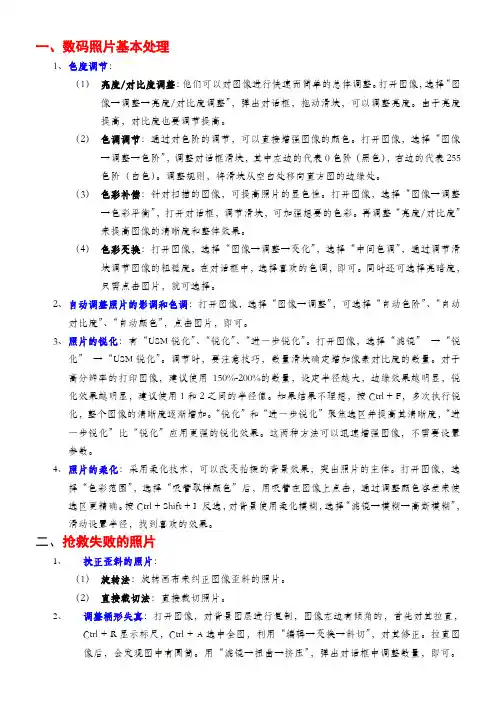

Z——数码照片后期处理手册分析
