钢筋砼水池裂缝控制
浅谈钢筋混凝土水池的裂缝控制
１成 本 概 述
施 工 期 间 的 工程 成 本 是 指 建 筑 施 工 单 位 以工 程 项 目作 为 成 本 核 算 的 对象 ， 施 工过 程 中 ． 耗 在 所
２现 阶段 存 在 的 问题
１ 工 程成 本 控制 是对 施 工全 过程 进 行控 制 ， ） 需 要所有 的施 工人 员参 与 。成本 控制并 不仅 仅是财 务
层 和模板 浇水 均匀 湿透 ； 合理 采取 养护 措施 。 ④
２３温 度变 化 引起 的 裂缝 的控制 ．
① 尽量选 用低 热或 中热水 泥； 少 水泥 量 ； ②减
⑧ 降 低 水灰 比 ； 改 善 骨 料 级 配 ． 加 粉 煤 灰 或 高 ④ 掺
气 温 的降 低 也 会 在混 凝 土 表 面 引起 很 大 的拉 应力 ， 有时 温度 应 力可 超过 其它 外荷 载 所引 起 的应 力， 当这些 拉应 力超 ｌ 混凝 土 的抗 裂 能 力时 即会 叶 Ｊ 现 裂缝 。这种裂 缝一 般 只在混凝 土表 面较 浅 的范 围
的工程实体 ， 包括人工费用 、 材料费用 、 机械使用费 工 程 项 目由于将 成 本 控 制 而 带来 的质 量 问题 是 属
职 工福 利 费 、 固定 资产 折 旧费 、 固定 资产 修 理费 ， 还
有 水 电费 、 险 费等 。 保
合 理安 排施 工工 序 ； 加 强混凝 土养 护 。 ⑨
内产 生 。
１４由于材料质 量造 成的 裂缝 ．
混 凝 土是 一 种 由砂 石 骨料 、 泥 、 及 其 他 外 水 水
加材 料混 合而 形成 的非均 质脆 性材料 。 避免 水池 要
结构 产 生破 坏性 裂缝 ， 混凝 土 用料 是否适 当及 材料
钢筋混凝土水池裂缝的控制措施
建 筑 科 学
20 0 7 护 . 1 6 长】 3 二 〔M 二 & T〔 〔 口俐口， Y INF 口刁 1 0 N OG MAT
钢筋混凝 土水池裂缝的控制措施
《 国家林业周临产规划设计院 1
陈广成， 张贺2 1000 0; 2 . 中国 1 建筑- 月(集团) 有限公司
100保护的重 各 视， 地兴建 污水处 理厂日 增多， 调查水 现不同 的温度裂 这 缝给工程带来 益 经 池出 程度 缝， 些裂
混凝土振捣: 混凝土振捣要密实， 防止漏振， 也避免过 振。 一般每点振捣时间为20 一 秒， 30 但应视 降低混凝土的出机温度和浇筑温度， 要降 混凝土表面不再显著下沉， 不再出现气泡， 表 低混凝土拌和温度首先降低混凝土各种材料 面泛出灰浆为准。 拌和前的温度， 在气温较高时， 可在砂、石堆 混凝土的养护: 场搭设简易遮阳栅。 混凝土浇筑完毕的 1 小时以内进行搜盖 2 掺微膨胀剂， 在拌和混凝土时， 可掺入适 麻袋浇水养护， 浇水时间不得少于 1 天， 4 浇水 t 的微膨胀剂或膨胀水泥， 使混凝土得到补偿 次数应保持混凝土具有湿润状态， 夏季应注意 收缩， 减少混凝上的温度应力。混凝土所用进 ， 裂缝产生的原因 避免曝晒， 确定合理的拆模时间。 合格后方可 污水处理池裂缝是由干水泥水化过程中 场材料须有出厂证明和复试报告， 混凝土浇筑后要加强早期养护， 防止千缩 裂缝， 加强混凝土早期养护是保证质量的关 释放的水化热引起的温度变化和混凝土收缩， 使 用 。 键。 因而产生的温度应力和收缩应力， 是产生裂缝 3.2 配合比的选择来提高结构的抗裂和抗渗性 加强施工时的温度控制: 的主要因素。混凝土浇筑后在硬化过程中水 能 为提高水池结构抗裂和抗渗性能 ， 从配合 泥放出大量水化热， 水化热使混凝土结构内部 在混凝土浇筑之后， 做好混凝土的保温养 对大体积混凝土主要采取四 护， 缓缓降温， 减少温度应力. 夏季应避免暴 温度不断升高， 内外温差很大时(超过规范规定 比设计角度来说， 晒， 注意保湿。采用长时间的养护， 规定合理 5 2 ℃)或由 于施工不注意， 过早拆除模板， 寒潮 条措施: 采用水化热低的水泥: 的拆模时间， 延缓降温时间和速度， 充分发挥 袭击等使混凝土表面急剧降温， 因此收缩与降 采用能降低早 期水化热的混凝土外加剂; 混凝上的 “ 应力松弛效应” 。 温共同作用而引起混凝土的裂缝。 采用掺合料， 改善配筋， 避免应力集中， 增强抵抗温度 采用一切措施增加骨料合掺合料的用盆 ， 应力的能力在孔洞周围， 变断面转角部位， 转 2 产生裂缝的形式 角处等由下温度变化和混凝土收缩， 会产生应 经调查污水处理厂水池温度裂缝有以下 降低水泥用量。 根据上述四条措施， 做好施下混凝土配合 力集中而导致裂缝。为此， 可建议设计人员设 几种形式: 水灰比控制在 置必要的温度配筋。孔洞四周增配斜向钢筋， 所有裂缝的方向基本与外池壁垂直(即竖 比的选择。采用泵送混凝土时， 0.6 左右， 坍落度控制在 1 一1 clll。应控制水 2 8 在转折处增加转角筋， 混凝土的底板或墙板可 向裂缝)。 规范规定砂率3 一 %为宜， 建议设计人员增配构造钢筋， 5 4 5 使构造筋起到温 裂缝的数量和长度随时间的推移而增 泥用量和砂率， 能有效地提高混凝上抗裂性能。 多、 延伸、 缝出 裂 现时l 在后浇带浇筑后2 一 每立方米混凝上水泥用量应在360kg 以内为 度筋的作用， l b 0 宜 。 配筋应尽可能采用小直径、配筋应细一 30 天至6 月余。 提离混凝土抗裂能力 些、密一些， 按全截面对称配置比较合理 ， 均 裂缝宽度一般为0. 1一 111， 0.5111 少数l rn〔 3 .3 改善施工工艺， n 混凝土浇筑: 起到温度配筋作用， 以改善应力集中， 防止裂 以上， 两端偏窄中间偏宽， 呈枣核形。 施工前要有混凝土浇筑方案， 应采用分层 缝 的 出现 。 裂缝在分布筋较少的结构居多。 有利于混凝土水化热的散 设置后浇带: 裂缝对于坍落度较大的部位居多(水灰比 分段法浇筑混凝土， 失， 减小混凝土内外温差。每块每段均为一次 当大体积混凝土平面尺寸过大时， 可以适 较大)。 混凝土连续浇筑， 水平浇筑或分层浇筑要保证 当设置后浇带， 以减少温度应力。后浇带及施 养护较差的裂缝较多、较早。 不致形成施工 工缝的处理， 为了确保混凝土粘结良好， 续浇 夏季施工的裂缝多于秋 、冬季施工的。 上下层混凝土在初凝前结合好， 缝。由于泵送混凝土坍落度较大， 混凝土浇筑 混凝上前将原混凝土凿毛， 应充分湿润， 清除 后及时排除表面积水， 雨季施工时， 采用分段 杂物， 才能续浇混凝土。 3 防止产生温度裂缝的主要措施 篷进行 土浇 混凝土在硬前1一 混凝 筑， 2 做好测温工作， 控制混凝土内外温差不大 控制水池裂缝主要靠改进构造设计， 合理 搭设雨 以防沉降裂缝的产生。后浇带 于2 ℃. 施工时应设专人 5 进行温度监测， 及时 配筋及改进浇筑， 加强养护等方法来提高水池 小时均用抹压， 后浇带保留 时 反映温差， 随时指导养护， 出现混凝土内外温 结构的抗裂性能， 减少混凝土收缩， 提高混凝 的浇筑采用微膨胀水泥混凝土， 时， 间 越长越好， 一般不应少 于40 天， 最宜60 天。 差大于25 ℃ 应及时采取措施调整养护状 土极限拉伸强度， 防止产生温度裂缝主要措施 在浇筑后浇带混凝七时， 应将原混凝土凿毛、 况。 如下 : 浇水、湿润， 再浇筑后浇带。 3.4 混凝土浇 筑要做到组织 措施落实 3. 1 控制 凝土温升 混 降低混凝土人模温度: 水池混凝土浇筑、 振捣和养护都直接影 选用水化热低和安定性好的水泥， 混凝土 为了 减少混凝土日 后冷缩引起的开裂， 应 响着工程质量， 施工人员应高度重视施工质 升温的热源是水泥的水化热， 选用低水化热水 尽量降低混凝土入模温度， 施工时采用温度较 量、严要求， 做的措施落实， 施工前应制定施 泥， 使混凝土减少升温。 工方案， 必须严格按施工验收规范去施工 ， 就 混凝土泵输送管均加以覆盖。 掺入减水剂， 掺加一定数量的减水剂或缓 低的水， 选择较适宜的气温浇筑混凝土， 尽最避开 一定会克服各种因素裂缝的出现. 凝剂， 以减少水泥用量， 改善和易性。 堆骨料进行护盖或设置 掺人粉煤灰外掺料， 在混凝土中掺加少量 炎热天气浇筑混凝土， 避免日 光直晒， 以降低混凝土拌和 的粉煤灰， 取代部分水泥， 可改善混凝土的塑 遮阳装置，
钢筋混凝土水池的裂缝分析
钢筋混凝土水池的裂缝分析钢筋混凝土结构一般是由钢筋和混凝土构成的复合结构体系，具有强度高、耐久性好等特点，广泛应用于大型水池的建造。
然而，在建造钢筋混凝土水池时，难免会遇到一些问题，其中最常见的就是裂缝问题。
一、裂缝产生原因1. 混凝土的水分含量不合适或掺合了外来物质，导致混凝土的强度不足，从而出现裂缝。
2. 温度变化也是裂缝产生的原因之一。
当混凝土水池在施工过程中受到高温或低温环境的影响时，会发生局部变形和收缩，从而引起裂缝。
3. 钢筋腐蚀也是导致裂缝产生的重要原因。
钢筋在遇到水分时容易发生腐蚀，导致钢筋的体积膨胀，从而引起混凝土的裂缝。
二、裂缝的分类1. 水平裂缝：这种裂缝一般是由于混凝土收缩过度导致的。
2. 竖直裂缝：这种裂缝一般是由于混凝土强度不足、温度变化或钢筋腐蚀等原因导致的。
3. 斜裂缝：这种裂缝一般是因为混凝土在承受载荷时发生变形导致的。
三、裂缝处理方案一旦发现钢筋混凝土水池出现裂缝，就需要及时采取有效措施，避免裂缝的扩大和加剧，同时也要保证水池的使用寿命和安全性。
1. 在施工时加强混凝土的质量控制，采用优质的混凝土和控制好混凝土的水分含量，从根本上解决裂缝产生的原因。
2. 加强水池维护管理工作。
定期对水池进行检查，如发现裂缝及时处理。
同时，对水池内的水进行管理和过滤，避免水池内的腐蚀性物质对混凝土结构的损害。
3. 在施工时加强温度控制。
尽量避免混凝土在高温或低温环境下施工，避免混凝土的收缩和变形。
四、结语钢筋混凝土水池是供应工业生产和居民生活用水的重要设施，为了保障其正常使用和生产，在施工中必须加强质量控制和维护管理工作，在出现裂缝等问题时一定要及时处理，保证水池的安全性和使用寿命。
钢筋混凝土水池裂缝产生原因与防治
钢 筋 混 凝 土 水 池 裂 缝 的 成 因 复 杂 而 繁多 ． 每一 条裂 缝 均 有 其 产 生 的 ～ 但
钢 筋 混 凝 土水 池 裂缝产 生原 因与 防治
文／ 于 芳
种 或 几 种 主 要 原 因 ， 如 ： 度 和 湿 度 比 温 的变 化 。混 凝 土 的脆 性 和 不 均 匀 性 ， 以 冻 土 化 冻 后产 生不 均 匀 沉 降 ， 使 混凝 致 土 结构 产 生 裂 缝 裂 缝 宽 度 往 往 与沉 降 量 成 正 比关 系 ．受 温 度 变 化 的 影 响 较
在 给 水和 污 水 处 理 工 程 中 ． 筋 混 钢
凝 土 水 池 得 到 广泛 应 用 ，如 清 水 池 、 沉
收 缩 （ 缩 ） 混凝 土硬 化 后 收 缩 主要 就 干 。 是 缩 水 收 缩 此 时 如 构 件 配 筋 率 较 大 ｆ 过 ３ ．钢 筋 对 混 凝 土 收 缩 的 约 束 超 名）
化 热 ． 部 温 度 不 断 上 升 ． 表 面 引 起 内 在 拉 应 力。 后 期 在 降 温 过 程 中 ， 由于 受 到
基础 或 原 有 混 凝 土 的 约束 ． 会 在 混 凝 又 土 内部 形成 拉应 力。 温 的 降低 也 会 在 气
混 凝 土 表 面 引起 很 大 的拉 应 力 ． 时温 有
小 地 基 变 形 稳 定 之 后 ． 陷裂 缝 也 基 沉
情 况 可 以选 用 以下 几种 处 理 方 法 ：
２． 减 少边 界 约 束 １
及 结 构 不 合 理 、 材 料 不 合 格 （ 碱 骨 原 如
料 反 应 ） 模 板 变 形 、基 础 不 均 匀 沉 降 、
钢筋混凝土水池设计中的裂缝控制
位可能产生最大拉应 力截面 的裂缝进行计算 分析和验算 ，使
之 满 足 裂 缝 宽度 限值 。完 整 、准 确 的设 计 基 础 资 料 是 避 免 荷
载作用裂缝的重要保 障。如地 下水位 、土层情况均会 影响水
池 的 设 计 水 土 压 力 ：基础 持 力层 特 性直 接影 Ⅱ池 体 沉 降 以 及 向 变 形情 况等 等 。 在存 在 完 整 、准 确 的设 计 基 础 资 料 的 基 础 上 ，合 理 的 计
同时还应通过构造措施保证水池结构所采用的计算模 型与其
实 际 受 力 一 致 ， 否 则 在 水 池 的 薄 弱部 位 将 会 产 生 破 坏 性 裂
缝。
适用条件 以及水池实际受力情况。 （ 合理的支座假定。水 ２） 池各板连接部位的支承 条件 决定 了各构件 的支座假定 ，合理
的支座假定才能保证计算结果的正确。 （ 正确 的最不利工 ３） 况组合。在进行荷载组合时对施工 、试水、检修阶段 的荷载
钢筋混凝土水池 设计中的裂缝控制
一 邓 科
钢 筋 混凝 土 水 池 是 污 水 处 理 厂 中重 要 的 构筑 物 之 一 ，是 污 水 处理 厂 构 筑 物 设 计 的 主 要 内容 之 一 。抗 渗 防 裂性 能作 为 钢 筋 混 凝 土 水池 最 为 重要 的性 能之 一 ，其 关 系 到 水 池 的正 常 使 用 以 及 整 个 工 艺流 程 的 运 转 ， 为 此在 进 行 水 池 结 构 设 计 时 应 重 视 裂 缝 的 控 制 。 在 实 际 工 程 中 ，设 计 、施 工 、使 用 过 程
２０ ０ ２）【 规定 ：可以通 过抗 裂度验算 、裂缝开展宽度验 ２】
算 和 构 造 措 施来 实现 裂缝 的控 制 。 其 中 ，对 轴 心 受拉 或小 偏 心 受 拉 构 件 ，应 按 不 出现 裂缝 控 制 进 行 抗 裂 度 验 算 ， 此 时构 件 的抗 裂 性 能 主 要 由 混凝 土抗 拉 强度 和 构件 受拉 截面 大 小 决 定 。对 受弯 或 大 偏 心 受 拉 （ ）构 件 ，应按 限 制 裂 缝 宽度 控 压
论裂缝控制在钢筋混凝土水池设计中的重要性

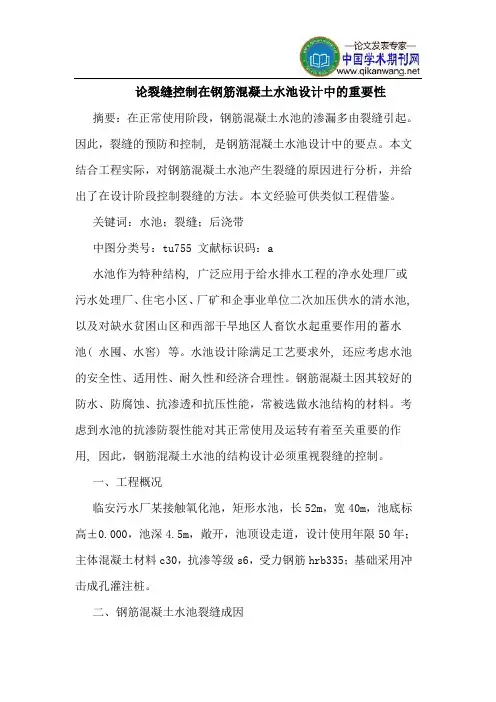

论裂缝控制在钢筋混凝土水池设计中的重要性摘要：在正常使用阶段，钢筋混凝土水池的渗漏多由裂缝引起。
因此，裂缝的预防和控制, 是钢筋混凝土水池设计中的要点。
本文结合工程实际，对钢筋混凝土水池产生裂缝的原因进行分析，并给出了在设计阶段控制裂缝的方法。
本文经验可供类似工程借鉴。
关键词：水池；裂缝；后浇带中图分类号：tu755 文献标识码：a水池作为特种结构, 广泛应用于给水排水工程的净水处理厂或污水处理厂、住宅小区、厂矿和企事业单位二次加压供水的清水池, 以及对缺水贫困山区和西部干旱地区人畜饮水起重要作用的蓄水池( 水囤、水窖) 等。
水池设计除满足工艺要求外, 还应考虑水池的安全性、适用性、耐久性和经济合理性。
钢筋混凝土因其较好的防水、防腐蚀、抗渗透和抗压性能，常被选做水池结构的材料。
考虑到水池的抗渗防裂性能对其正常使用及运转有着至关重要的作用, 因此，钢筋混凝土水池的结构设计必须重视裂缝的控制。
一、工程概况临安污水厂某接触氧化池，矩形水池，长52m，宽40m，池底标高±0.000，池深4.5m，敞开，池顶设走道，设计使用年限50年；主体混凝土材料c30，抗渗等级s6，受力钢筋hrb335；基础采用冲击成孔灌注桩。
二、钢筋混凝土水池裂缝成因钢筋混凝土结构在受力状态下出现裂缝是一种普遍存在的现象, 如混凝土在荷载作用下的拉应力或是温度收缩引起的拉应力等而出现的裂缝。
一般而言, 钢筋混凝土结构是带裂缝工作的。
混凝土的受拉形变往往伴随着裂缝的产生, 当裂缝宽度控制在不影响结构件的受力性能、使用性和耐久性时, 这些裂缝是正常的结构裂缝, 无需处理；仅当裂缝发展到一定宽度，才会影响到结构的安全、使用和耐久性, 这种裂缝可称为破坏性裂缝。
破坏性裂缝一旦出现, 必须进行相应的处理。
（一）荷载作用下引起的裂缝当结构在外部荷载 (各种恒、活载, 水、土压力, 地基反力等 ) 作用下, 因受力性能不足, 产生了过大变形, 使裂缝发生并发展为破坏性裂缝。
大型钢筋混凝土水池裂缝控制分析
泥 中矿 渣掺 加 量按 质 量 百分 比计为 ２ ％ ０ ，允许 用 分 蒸发 形成 的空 隙 ， 总 空隙率 增 大 。这样 就 降低 了水 ０ ￣６ ％ 使 不超 过 混合 材料 总 量 ５ ％ ０ 的磷 渣 或 粉煤 代 替 部分 矿渣 。 泥 石与 骨料之 间的粘 结力 ， 导致 混凝 土 强度 下 降 。而 使
广东建材 ２１ 年第 ３ ００ 期
水泥与混凝土
大 型钢 筋混凝 土水 池裂缝 控制 分析
梁 劲 松
（ 湖南华亿市政工程 设计有 限公司）
摘 要 ：本文介绍了水池池壁属于特殊的大体积混凝土结构， 需要充分考虑非荷载因素对裂缝的影
响 。分 别 从 混 凝 土 的 材 料 、 构 设 计和 施 工 三 个 方 面 逐 一 介 绍 了相 应 的裂 缝 控 制 措 施 。 结
因此 ， 行 规 范 有规 定 ， 现 泵送 混 凝 土 的水 泥 用量 最 小 为
使用 出现 的裂缝 。 由温度 裂缝 产 生的机 制分 析 时可 以看
出， 差 、 温 约束 和 混凝 土强 度 是温 度 裂 缝 产 生 的三 个 因 素， 因此 ， 度裂 缝控 制也 可从 这三 个方 面入 手 。 温 下面 就 从 混凝 土 的材 料 、 构 设计 、 结 施工 中养 护 等
２ 控制水灰比和含砂率 ． ３
一
５ — １
水泥与混凝土
实现 ， 下面 主要介绍 后面 两种方式 。
广东建材 ２１ 年第 ３ ００ 期
计 中应 标 明后浇带 的位置 ， 且后浇 带应 贯通地 上和地 下 整个结 构 ， 但钢 筋不应 截断 。
｝ ， 卜
３１ 浇带 ．后
后浇 带 是在现 浇 钢筋 混 凝士 结构 中在 施 工期 间留
钢筋混凝土水池池壁裂缝原因分析及预防措施
钢筋混凝土水池池壁裂缝原因分析及预防措施摘要：近年来，城市建设进程不断加快，水处理项目构筑物工程增多，涉及到钢筋混凝土水池修建工作，水池类型包括沉淀池、絮凝池和反应池等，出于节能环保角度考虑，水池功能涉及过程中，严禁发生渗漏水现象，但施工工艺方面，没有强制性要求，水池外防水存在问题，单纯依靠混凝土自身严密性，或通过外加剂实现水池防水功能不现实，在水池完成建设或投入使用后，受到外部因素影响，容易产生裂缝，引发渗漏，进而对地下水、周边环境造成污染，如果建设中发生水池渗漏，要想找到漏点也是比较困难的。
因此，应从根源上预防问题的发生，本文将具体分析钢筋混凝土水池池壁裂缝原因和预防对策。
关键词：钢筋混凝土；水池；池壁裂缝；原因；预防措施钢筋混凝土池形态多为圆形和矩形，以工程施工条件、设计要求为依据，可以将水池划分为现浇整体式和预制装配式两种。
建设过程中，钢筋混凝土水池，池体变形、沉降，天气变化引起的混凝土收缩问题屡见不鲜，在这样的前提下，池体受到弯、拉、剪应力作用影响，表面结构如池壁、底板、顶板等部位会发生裂缝。
工程规范允许钢筋混凝土水池产生一定裂缝，但必须严格控制在相关标准内，如果裂缝宽度大于0·2mm，则被视为不合格。
本文我们将以A工程为例，对工程实施期间存在的池壁裂缝产生原因和防范措施进行探究。
1钢筋混凝土水池池壁裂缝产生原因1.1原材料问题水池建设过程中，受到诸多因素的影响，如塑性收缩、温差收缩、徐变、膨胀等，都是引起水池池壁裂缝的根本原因，这是由原材料性质决定的。
在水化反应下，水泥释放大量热量，混凝土温度急速升高，与外部温度形成明显差异，致使温度应力产生；砂石是钢筋混凝土水池建设主要材料，砂、石颗粒过小，不利于建设成本控制，砂、石颗粒过大，则整体密度降低，池壁容易开裂；温差与尺寸也在必然联系，对混凝土结构开裂及裂缝宽度具有直接影响，完成混凝土浇筑工作后，发生强烈的水化反应，材料中水分不断蒸发，加上表面泌水，混凝土结构收缩；配置水灰比期间，比例过大、水泥用量过多，或者掺和料使用不当，会导致水池池壁塑性收缩开裂[1]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1池壁配筋平面示意
但从新的《混凝土结构设计规范》（GB50010-2002）实施以来，对寒冷地区按图1的方式进行配筋就不太合适为30mm，对于水平筋其混凝土保护层一般将达到45mm以上，那么池壁容易引起较宽的竖向裂缝。
因此，为控或如图2（b）在竖筋外加一层水平分布筋。
图2（a）
图2（b）
（5）当池壁太长，水池太深时，可在条件允许的情况下在池壁的外侧增加扶壁，用以分割板的跨度，扶壁的撑的双向板，这样可减小配筋的直径，同时避免构件出现竖向裂缝。
在实际的工程中应用很广泛。
例如在全厂工程的集水井等工程中就采用了这种方法。
效果不错。
3．变形变化引起的裂缝控制
由变形引起的裂缝，是结构由温度、收缩和膨胀、不均匀沉降等因素而引起的裂缝。
应特别注意这种裂缝起因引起应力，而且应力尚与结构的刚度大小有关，只有当应力超过一定数值才引起裂缝，裂缝出现后变形得到满虽然材料强度不高，但有良好的韧性，也可适应变形的要求，抗裂性能较高，这是区别于荷载裂缝的主要特点形的产生到约束力的形成，裂缝的出现与扩展等都不是在同一时间瞬时完成的，它有一个“时间过程”，称之为这是区别于荷载裂缝的另一特点。
首先，由于温度应力会引起裂缝，例如冷焦冷热水池，池内温度高达90℃，而池外温度在冬季最低可达—15℃力将会是产生裂缝的主要因素，这种情况下要采取控制措施，否则将会出现裂缝。
其次，由于混凝土的收缩和膨胀也会导致裂缝。
例如循环水场凉水塔下水池长度达36米，在混凝土内部有初胀，如不采取控制措施将导致裂缝。
上述变形引起的裂缝在钢筋混凝土水池中主要表现为纵向池壁的竖向裂缝。
如何有效控制钢筋混凝土水池池壁由变形引起的裂缝是一个很受各方关注的技术课题。
根据大量的工程实践和常使用下不出现裂缝，那么就必须对其施加预应力，需付出较大的经济代价才能取得效果。
因此对于结构工程进行控制，使结构本身即使是带有一定程度的裂缝也应是安全的。
控制水池纵向池壁因变形变化为主引起的裂（1）设置伸缩缝。
对于大型水池的长度、宽度较大时。
可按有关规范的规定，相应的设置伸缩缝，这样可以缩缝的间距可按表1的规定采用。
由于伸缩缝应贯通，但对于连续浇筑的混凝土水池来说，整体断开始终是个止水带）的技术要求颇高。
如果发生质量问题在处理上也比普通裂缝情况要困难的多。
表1矩形构筑物的伸缩缝最大间距
地基类别
工作条件
结构类别
岩基土基
露天地下式或
有保温措施露天地下式或
有保温措施
砌体砖30 40
石10 15
现浇混凝土5 8 8 15
钢筋
混凝土装配整体式20 30 30 40
现浇15 20 20 30
（2）设置后浇带。
所谓后浇带，就是在浇筑混凝土时，每隔20-30m预留出宽约1m的“施工缝”，待主体结构浇凉水塔水池的施工中考虑设置伸缩缝（长36m）有可能漏水（由于填缝材料及止水带等问题）故考虑设置了后凝土易于存有缺陷和施工工期偏长。
（3）在混凝土中填加复合型外加剂。
目前外加剂的品种繁多，大多具有减少剂功能，并能增加混凝土的流动抗渗、抗裂能力。
具体使用可见《混凝土外加剂应用技术规范》（GB50119-2003）。
由于外加剂具有这些优点土水池中普遍采用具有补偿混凝土收缩等多功能的外加剂，以减少或避免设置伸缩缝及后浇带。
在循环水场的选择外加剂的品种，除了考虑其具备的各项功能外，还应考虑生产厂的信誉和产品的质量，严格控制氯离子含（4）钢筋混凝土水池也可采用预应力结构，即通过对大型的钢筋混凝土水池池壁在水平方向施加预应力，给内水压力在侧壁中引起的抗应力，使混凝土免于开裂，以提高混凝土的抗裂性。
（5）控制裂缝宽度的计算值。
在按《混凝土结构设计规范》验算纵向池壁的配筋时，考虑变形变化的因素，mm以内。
若计算时裂缝宽度为0.2mm，则叠加上变形变化引起的裂缝，裂缝宽度将达0.3mm或0.4mm以上，既对于长度为20m-30 m的水池壁中部，裂缝宽度一般控制在0.1 m m以内，并在墙体中部300-400范围内将水平使叠加上变形变化引起的裂缝，那么缝宽一般也不超过0.2 m m。
这样即使还会有水渗出，但在一年之后该裂（6）在有温差较大的池壁外加保温材料，使池内外温差减小，减小由于温度应力产生的裂缝。
（7）合理的构造措施（如在池壁顶加暗梁）和施工过程的质量控制及混凝土的养护，都是混凝土裂缝宽度控4．钢筋混凝土水池裂缝的修补
钢筋混凝土水池的裂缝虽说不可避免，但其危害程度可以控制。
总的来说，裂缝控制技术包括开裂前的预防与为主的控制技术，下面对于可能出现的预计不到的裂缝及其处理技术即开裂后的处理技术进行阐述。
由于大约80%的裂缝是因变形所引起的，而这种裂缝无承载力危险，因此，可采用防水型化学灌浆技术作一般用补强型化学灌浆技术处理。
一般说来，根据裂缝扩展的不同程度采取不同的处理方法：宽度在0.3-0.5mm最
mm以上时，可采用比表面积为9000cm2/g的研磨水泥灌浆。
钢筋混凝土水池常见的漏水部位：
（1）施工缝漏水（2）沉降缝、伸缩缝漏水
（3）预制下水管道接头漏水（4）埋设件漏水
（5）混凝土蜂窝麻面漏水
采用的堵漏施工方法，为压力灌浆法，将堵漏的材料配成浆液，用压送设备（压力0.2-0.4Mpa）将其注入混凝凝，因此，可达到闭塞渗水通道，加固结构的目的。
灌浆材料有颗粒性材料和非颗粒性材料两大类。
水泥、石灰、粘土等属于颗粒性材料。
非颗粒性材料即为一般类、水玻璃类等。
使用时要恰当的选择材料和方法，方能达到预期的效果。
地下构筑物的防渗也以预防为主。
在设计和制订施工方案的过程中就应规定好妥善的措施，施工过程中认真搞堵塞其他一切可能形成的渗水通路。
5．结论
在日益注重环境、注重安全、注重质量的今天，水池裂缝的防治将愈来愈得到有关方面的重视。
在“防”与“治”这（即控制）上。
在今后的设计过程中，控制裂缝主要采取如下措施：
（1）应根据工艺要求结合周围的环境情况，确定水池的各部尺寸和合理的结构形式。
（2）尽可能将水平筋置于竖筋的外侧，防止由于混凝土保护层太厚产生竖向裂缝。
（3）验算纵向池壁的水平配筋时，裂缝宽度宜控制在0.1mm。
（4）伸缩缝、后浇带及外加剂等均为控制变形变化引起的裂缝的有效手段，应根据实际情况单独或合并选用（5）选择合理的构造措施，严格控制施工质量和重视混凝土的养护。
参考文献
1．《混凝土结构设计规范》 GB50010-2002
2.《混凝土外加剂应用技术规范》 GB50119-2003
3.《给水排水工程构筑物结构设计规范》 GB50069-2002
4.《建筑物的裂缝控制》。
