201309学期数字电路作业1

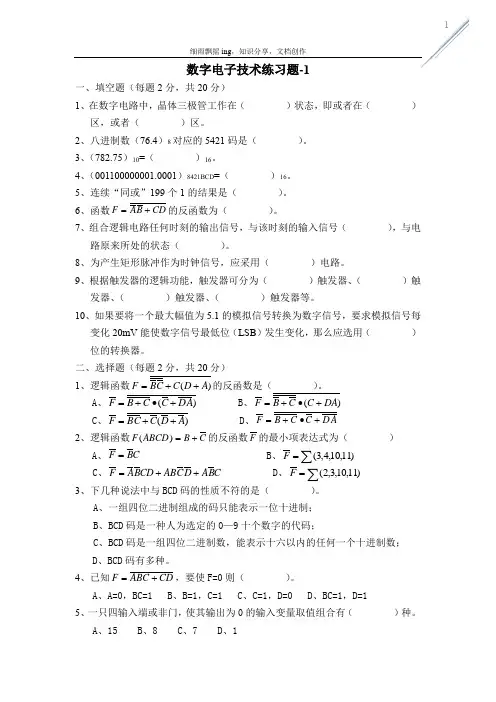

数字电子技术练习题-1
数字电子技术练习题-1一、填空题（每题2分，共20分）1、在数字电路中，晶体三极管工作在（ ）状态，即或者在（ ）区，或者（ ）区。
2、八进制数（76.4）8对应的5421码是（ ）。
3、（782.75）10=（ ）16。
4、（001100000001.0001）8421BCD =（ ）16。
5、连续“同或”199个1的结果是（ ）。
6、函数CD B A F +=的反函数为（ ）。
7、组合逻辑电路任何时刻的输出信号，与该时刻的输入信号（ ），与电路原来所处的状态（ ）。
8、为产生矩形脉冲作为时钟信号，应采用（ ）电路。
9、根据触发器的逻辑功能，触发器可分为（ ）触发器、（ ）触发器、（ ）触发器、（ ）触发器等。
10、如果要将一个最大幅值为5.1的模拟信号转换为数字信号，要求模拟信号每变化20mV 能使数字信号最低位（LSB ）发生变化，那么应选用（ ）位的转换器。
二、选择题（每题2分，共20分）1、逻辑函数)(A D C C B F ++=的反函数是（ ）。
A 、)(A D C CB F +•+= B 、)(DAC C B F +•+= C 、)(AD C BC F ++= D 、A D C C B F +•+=2、逻辑函数C B ABCD F +=)(的反函数F 的最小项表达式为（ ）A 、CB F = B 、∑=)11,10,4,3(FC 、C B AD C AB CD B A F ++= D 、∑=)11,10,3,2(F 3、下几种说法中与BCD 码的性质不符的是（ ）。
A 、一组四位二进制组成的码只能表示一位十进制；B 、BCD 码是一种人为选定的0—9十个数字的代码；C 、BCD 码是一组四位二进制数，能表示十六以内的任何一个十进制数； D 、BCD 码有多种。
4、已知CD ABC F +=，要使F=0则（ ）。
A 、A=0，BC=1B 、B=1，C=1C 、C=1，D=0D 、BC=1，D=15、一只四输入端或非门，使其输出为0的输入变量取值组合有（ ）种。

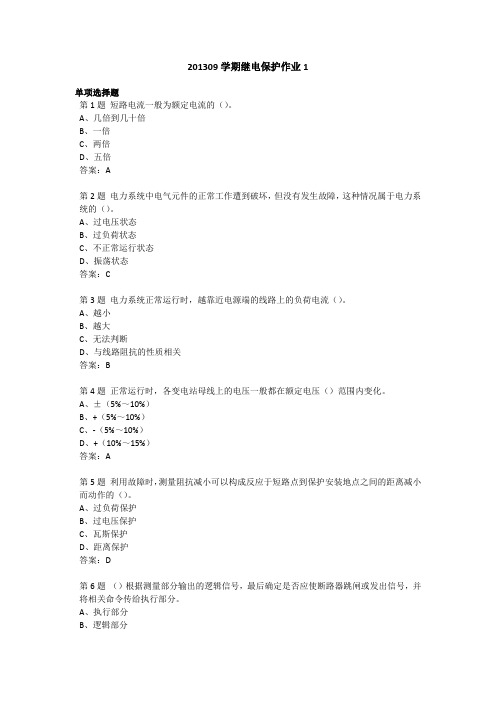

201309学期继电保护作业1
201309学期继电保护作业1单项选择题第1题短路电流一般为额定电流的（）。
A、几倍到几十倍B、一倍C、两倍D、五倍答案：A第2题电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况属于电力系统的（）。
A、过电压状态B、过负荷状态C、不正常运行状态D、振荡状态答案：C第3题电力系统正常运行时，越靠近电源端的线路上的负荷电流（）。
A、越小B、越大C、无法判断D、与线路阻抗的性质相关答案：B第4题正常运行时，各变电站母线上的电压一般都在额定电压（）范围内变化。
A、±（5%～10%）B、+（5%～10%）C、-（5%～10%）D、+（10%～15%）答案：A第5题利用故障时，测量阻抗减小可以构成反应于短路点到保护安装地点之间的距离减小而动作的（）。
A、过负荷保护B、过电压保护C、瓦斯保护D、距离保护答案：D第6题（）根据测量部分输出的逻辑信号，最后确定是否应使断路器跳闸或发出信号，并将相关命令传给执行部分。
A、执行部分B、逻辑部分C、测量部分D、选择部分答案：B第7题（）是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
A、可靠性B、选择性C、灵敏性D、速动性答案：B多项选择题第8题在电力系统发生短路时，有可能出现（）。
A、故障元件损坏B、非故障元件绝缘损坏C、部分地区电压骤降D、系统振荡答案：A|B|C|D第9题整套继电保护装置是由哪几个部分组成。
（）A、测量部分B、逻辑部分C、执行部分D、选择部分答案：A|B|C第10题对动作于跳闸的继电保护，在技术上应满足（）的基本要求。
A、选择性B、速动性C、灵敏性D、可靠性答案：A|B|C|D第11题从继电保护作用的角度分，电力系统有哪几种运行状态。
（）A、过负荷状态B、正常运行状态C、不正常运行状态D、故障状态答案：B|C|D第12题（）是指系统或其中一部分的正常工作遭到破坏，并造成对用户送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备损坏的事件。
2009数字电路试题及答案
图R图参考答案1．已知：CD B D B D C F ++=1，C A D B F +=2，求21F F F ⊕=（10分）解：用卡诺图得BCD A D AC D C B C B A D C B F ++++=2．两逻辑函数BCD A D C BC CD B D C A AB F ++++=)(1，D C D B A F ⊕⊕=2，求两者的关系。
（10分）解：两函数相等，∑（0，3，4，7，11，12）3．用与非门－与非门电路实现逻辑函数C B B A F ⊕+⊕=。
（10分）解：C A BC B A B A AC C B F ⋅⋅=⋅⋅=（8分），图（2分）略4．已知：TTL 与非门的I OL ＝15mA ，I OH ＝400μA ，V OH ＝3.6V ，V OL =0.3V ；发光二极管正向导通电压V D ＝2V ，正向电流I D ＝5～10mA 。
求图 示发光二极管驱动电路中R 的取值范围。
（10分）解：（R ＝270～540Ω）5．图中，G 1、G 2是两个OC 与非门，已知：OH I ＝0.25mA ，OL I =14mA ， IH I ＝0.05mA ，IL I ＝1.6mA ，Vcc ＝5V ，min OH V ＝2.4V ，max OL V ＝0.7V 。
G 3～G 5为TTL 与非门。
试确定R L 的取值范围。
（10分）解：R L 范围（467Ω～3000Ω）图图6．如图 所示，双点划线框中电路未完成，问：在双点划线框中连线能否实现B A F ⊕=？若能，则在图 中连线完成电路，并写出电路的逻辑表达式；若不能，则在图 中增加新的器件，完成电路，并写出电路的逻辑表达式。
（10分，注：双点划线框外的元器件可以选用或不用）其他解适当给分。
7．逻辑函数D C B A D C B A D C A D C B C B A F ++++=中所有输入变量不能同时为0，且A 、B 变量不能同时为1。

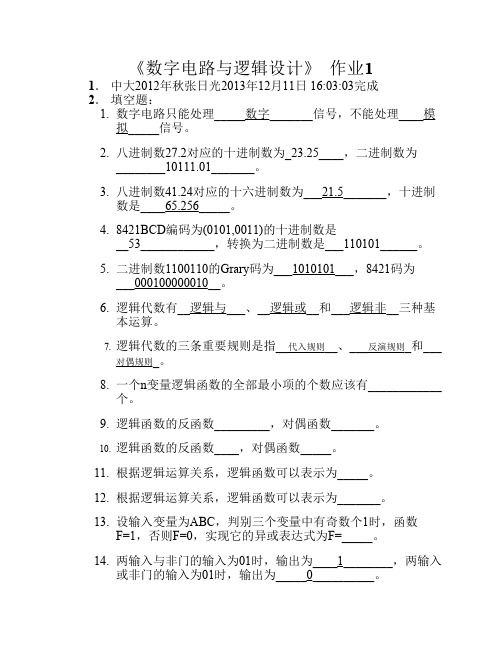

中山大学2013年下半年数字电路与逻辑设计第一次作业
11. 根据逻辑运算关系，逻辑函数可以表示为_____。
12. 根据逻辑运算关系，逻辑函数可以表示为_______。
13. 设输入变量为ABC，判别三个变量中有奇数个1时，函数 F=1，否则F=0，实现它的异或表达式为F=_____。
14. 两输入与非门的输入为01时，输出为____1________，两输入 或非门的输入为01时，输出为_____0__________。
3. 八进制数41.24对应的十六进制数为___21.5_______，十进制 数是____65.256_____。
4. 8421BCD编码为(0101,0011)的十进制数是 __53____________，转换为二进制数是___110101______。
5. 二进制数1100110的Grary码为___1010101___，8421码为 ___000100000010__。
00 0 1 1 1
01 1 1 1 0
11 0 0 1 0
10 0 1 0 0 中大2012年秋张日光2013年12月11日 16:03:03完成
8. 答： F= 卡诺图8
CD
AB 00 01 11 10
00 1 0 0 1
01 0 0 0 1
11 0 0 × 0
9.
10 1 × 0 0 答： F=
1 0 1 1 成立。
0
11 0 0ຫໍສະໝຸດ 4． 用基本定理证明下
1
1.
列等式：
答：证明：
1 中大2012年秋张日光2013年12月11日
16:03:03完成 1
2.
5． 用代数法化简下列最简与或表达式： 1. 答：

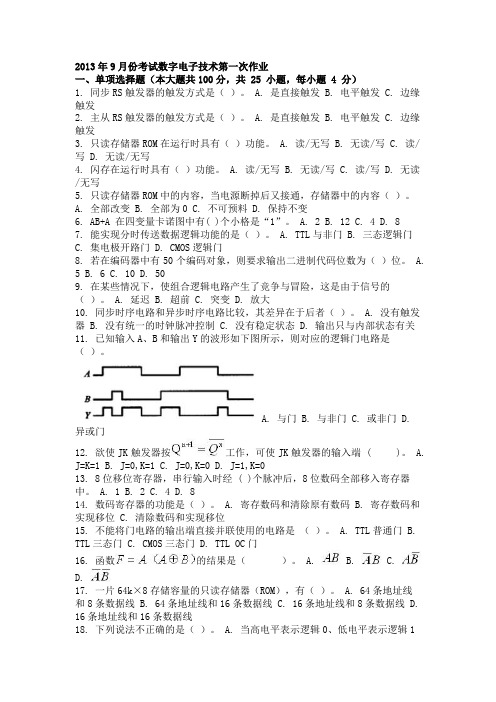

2013年9月份考试数字电子技术第一次作业
2013年9月份考试数字电子技术第一次作业一、单项选择题（本大题共100分，共 25 小题，每小题 4 分）1. 同步RS触发器的触发方式是（）。
A. 是直接触发 B. 电平触发 C. 边缘触发2. 主从RS触发器的触发方式是（）。
A. 是直接触发 B. 电平触发 C. 边缘触发3. 只读存储器ROM在运行时具有（）功能。
A. 读/无写 B. 无读/写 C. 读/写 D. 无读/无写4. 闪存在运行时具有（）功能。
A. 读/无写 B. 无读/写 C. 读/写 D. 无读/无写5. 只读存储器ROM中的内容，当电源断掉后又接通，存储器中的内容（）。
A. 全部改变B. 全部为0C. 不可预料D. 保持不变6. AB+A 在四变量卡诺图中有( )个小格是“1”。
A. 2 B. 12 C. 4 D. 87. 能实现分时传送数据逻辑功能的是（）。
A. TTL与非门 B. 三态逻辑门C. 集电极开路门D. CMOS逻辑门8. 若在编码器中有50个编码对象，则要求输出二进制代码位数为（）位。
A.5 B.6 C. 10 D. 509. 在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的（）。
A. 延迟 B. 超前 C. 突变 D. 放大10. 同步时序电路和异步时序电路比较，其差异在于后者（）。
A. 没有触发器 B. 没有统一的时钟脉冲控制 C. 没有稳定状态 D. 输出只与内部状态有关11. 已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是（）。
A. 与门B. 与非门C. 或非门D.异或门12. 欲使JK触发器按工作，可使JK触发器的输入端 ( )。
A.J=K=1 B. J=0,K=1 C. J=0,K=0 D. J=1,K=013. 8位移位寄存器，串行输入时经 ( )个脉冲后，8位数码全部移入寄存器中。
A. 1 B. 2 C. 4 D. 814. 数码寄存器的功能是（）。
(9006)《数字电路》网上作业题及答案
[9006]《数字电路》第一次作业[填空题]叫数制。
参考答案：把多位数码中每一位的构成方法以及从低位到高位的进位规则[论述题]1、将下列二进制数转换为等值的八进制数和十六进制数。
（1）（1110.0111）2 ；（2）（1001.1101）2参考答案：（1）（16．34）8 和（E．7）16（2）（11．64）8 和（9．D）16[填空题]叫二进制算术运算。
参考答案：当两个二进制数码表示两个数量大小时，它们之间可以进行数值运算第二次作业[论述题]2、逻辑函数的公式化简法的概念及其常用方法。
参考答案：1、最小项有下列性质：（1）每一个最小项都有一组也只有一组使其值为1的对应变量取值；（2）任意两个不同的最小项之积，值恒为0；（3）变量全部最小项之和，值恒为1。
2、公式化简法，就是在与或表达式的基础上，利用公式和定理，消去表达式中多余的乘积项和每个乘积项中多余的因子，求出函数的最简与或式。
常用方法有并项法、吸收法、消去法、配项消项法[判断题]物理量的变化在时间上或在数值上是间断的，我们把这一类物理量称为模拟量。
参考答案：错误[判断题]在用数码表示不同的事物时，这些数码己没有数量大小的含义，所以将它们称为代码。
参考答案：正确[判断题]二进制数的符号在数字电路中的表示方法有原码、反码和补码。
参考答案：正确[判断题]ASCII码己经由国际标准化组织（ISO）认定为国际通用的标准代码。
参考答案：正确[判断题]卡诺图的主要缺点是随着变量个数的增加，图形也更简单。
参考答案：错误[判断题]在八进制数中，每一位用1－8八个数码表示。
参考答案：错误[判断题]基本的逻辑运算只有与、或、非三种。
参考答案：正确[判断题]逻辑变量的取值可以是0，1，2。
参考答案：错误第三次作业[论述题]1、什么是组合电路？2、组合电路的基本分析方法和设计方法是什么？参考答案：1、任何时刻电路的稳定输出，仅仅只决定于该时刻各个输入变量的取值，这样的逻辑电路叫做组合电路。
数字电路习题及答案
数字电路习题及答案项目一一．填空题1．电子电路中的信号可分为两类。
一类是时间的连续信号，称为__________，另一类是时间和幅度都是离散的(即不连续的信号)，称为__________。
(模拟信号、数字信号)2．所谓数字信号，是指可以用两种逻辑电平__________和__________来描述的信号。
（0、1）3．在数字电路中，应用最为广泛的是__________集成门电路和__________集成门电路。
（TTL、CMOS）4．基本的逻辑关系有三种：__________、__________、__________。
（逻辑与、逻辑或、逻辑非）5．任何逻辑函数都可以用__________、__________、__________和__________四种形式来表示。
（逻辑表达式、逻辑图、真值表、卡诺图）6．常用的数制有__________、__________、__________和__________等。
（十进制、二进制、八进制、十六进制）7．BCD码有很多种形式，常用的有__________、__________、__________、__________、__________等。
（8421码、余3码、格雷码、2421码、5421码）8．在实践中最常用的逻辑函数的化简方法是__________法，它比较适用于__________变量以内的逻辑函数的化简。
（卡诺图化简、四）9．数字电路按逻辑功能和电路结构的不同特点可划分为两大类，一类称为__________，另一类称为__________。
（组合逻辑电路、时序逻辑电路）10．能实现基本和常用逻辑运算的电子电路称为__________。
（门电路）11．仿真软件__________是学习数字电路有效的辅助工具，它可以在计算机上完成电路的连接及测试，大大提高数字电路学习的效率。
（Multisim 10）二．简答题1．与模拟电路相比，数字电路具有哪些优点？答：与模拟电路相比，数字电路具有以下显著的优点：(1)结构简单，便于集成化、系列化生产，成本低廉，使用方便。
数字电路第1章习题解答
第1章 数字逻辑基础1－1 将下列二进制数转换为十进制数。
(1) 2(1101) (2) 2(10110110) (3) 2(0.1101) (4) 2(11011011.101) 解（1）3210210(1101)12120212(13)=⨯+⨯+⨯+⨯=（2）75421210(10110110)1212121212(182)=⨯+⨯+⨯+⨯+⨯= （3） 124210(0.1101)1212120.50.250.0625(0.8125)---=⨯+⨯+⨯=++= （4）76431013210(11011011.101)22222222 12864168210.50.125 (219.625)--=+++++++=+++++++= 1－2 将下列十进制数转换为二进制数和十六进制数(1) 10(39) (2) 10(0.625) (3) 10(0.24) (4) 10(237.375) 解（1）10216(39)(100111)(27)== (2) 10216(0.625)(0.101)(0.A)==（3）近似结果： 16210)3.0()00111101.0()24.0(D =≈ (4) 10216(237.375)(1110'1101.011)(0ED.6)== 1－3 将下列十六进制数转换为二进制数和十进制数(1) 16(6F.8) (2) 16(10A.C) (3) 16(0C.24) (4) 16(37.4) 解（1） 16210(6F.8)(1101111.1)(111.5)== (2) 16210(10A.C)(1'0000'1010.11)(266.75)== (3) 16210(0C.24)(1100.0010'01)(12.140625)== (4) 16210(37.4)(11'0111.01)(55.25)== 1－4 求出下列各数的8位二进制原码和补码(1) 10(39)- (2) 10(0.625) (3) 16(5B) (4) 2(0.10011)- 解（1）10(39)(1'0100111)(1'1011001)-==原码补码 (2) (0.1010000)(0.1010000)==10原码补码(0.625)(3) 16(5B)(01011011)(01011011)==原码补码(4) 2(0.10011)(1.1001100)(1.0110100)-==原码补码1－5 已知10X (92)=-，10Y (42)=，利用补码计算X ＋Y 和X －Y 的数值。
数字电路基础问题集及答案1
数字电路基础问题集及答案1问题1什么是数字电路？答案1：数字电路是一种电子电路，它处理和操作数字信号。
数字信号是由离散的电压或电流表示的信号。
数字电路通常用于存储、处理和传输数字信息。
数字电路是一种电子电路，它处理和操作数字信号。
数字信号是由离散的电压或电流表示的信号。
数字电路通常用于存储、处理和传输数字信息。
问题2什么是逻辑门？答案2：逻辑门是数字电路中的基本组件，用于执行逻辑操作。
它们使用逻辑运算符（如与、或、非）对输入信号进行逻辑运算，并产生相应的输出信号。
逻辑门是数字电路中的基本组件，用于执行逻辑操作。
它们使用逻辑运算符（如与、或、非）对输入信号进行逻辑运算，并产生相应的输出信号。
问题3举例说明与门的工作原理。
答案3：与门是一种逻辑门，其输出取决于所有输入信号的状态。
当且仅当所有输入信号都为逻辑高电平时，与门的输出信号才为逻辑高电平；否则输出信号为逻辑低电平。
与门是一种逻辑门，其输出取决于所有输入信号的状态。
当且仅当所有输入信号都为逻辑高电平时，与门的输出信号才为逻辑高电平；否则输出信号为逻辑低电平。
问题4解释异或门的功能。
答案4：异或门是一种逻辑门，其输出信号仅在输入信号中存在奇数个逻辑高电平时为逻辑高电平，否则为逻辑低电平。
异或门可以用来执行数字加法和执行错误检测等操作。
异或门是一种逻辑门，其输出信号仅在输入信号中存在奇数个逻辑高电平时为逻辑高电平，否则为逻辑低电平。
异或门可以用来执行数字加法和执行错误检测等操作。
问题5什么是半加器？答案5：半加器是一种由逻辑门组成的数字电路，用于执行二进制数的无进位加法。
它具有两个输入端，分别接收两个二进制位的输入信号，并产生一个和位和一个进位位的输出信号。
半加器是一种由逻辑门组成的数字电路，用于执行二进制数的无进位加法。
它具有两个输入端，分别接收两个二进制位的输入信号，并产生一个和位和一个进位位的输出信号。
问题6描述全加器的功能。
答案6：全加器是一种由逻辑门组成的数字电路，用于执行三个二进制位的加法操作。
2013-2014西南交大数字电路第1次作业
（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。
在线只需提交客观题答案。
)本次作业是本门课程本学期的第1次作业，注释如下：一、不定项选择题(有不定个选项正确，共9道小题)1. 图3.1所示门电路的输出为图3.1[不选全或者选错，不算完成](A) 高电平(B) 低电平(C) 不确定你选择的答案：[前面作业中已经做正确] [正确]正确答案：B解答参考：2. 图3.2所示门电路的输出为。
图3.2[不选全或者选错，不算完成](A) 高电平(B) 低电平(C) 不确定你选择的答案：[前面作业中已经做正确] [正确]正确答案：A解答参考：3. 图3.3所示三态门，EN为使能端，当A=1，EN=0时，输出为图3.3[不选全或者选错，不算完成](A) 逻辑1(B) 逻辑0(C) 高阻态你选择的答案：C [正确]正确答案：C解答参考：4. 与十进制数（53）10等值的数或代码为。
[不选全或者选错，不算完成](A) (0101 0011)8421BCD(B) (35)16(C) ()2(D) (65)8你选择的答案：[前面作业中已经做正确] [正确]正确答案：A B C D解答参考：5. 逻辑函数，它们之间的关系是__ _。
[不选全或者选错，不算完成](A) F1= F2(B) 互为反函数(C) 互为对偶式(D) 无法确定你选择的答案：[前面作业中已经做正确] [正确]正确答案：A解答参考：6. 与函数相等的函数是。
[不选全或者选错，不算完成](A)(B)(C)(D)你选择的答案：[前面作业中已经做正确] [正确]正确答案：A解答参考：7. 逻辑函数的表示方法中具有唯一性的是。
[不选全或者选错，不算完成](A) 表达式(B) 真值表(C) 逻辑图(D) 卡诺图你选择的答案：[前面作业中已经做正确] [正确]正确答案：B D解答参考：8. 下列逻辑门类型中，可以用一种类型门实现另三种基本运算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D、分立元件门电路外部的逻辑单元
答案：A
第9题TTL集成门电路传输延迟时间是的输出波形比输入：
A、超前
B、滞后
C、无影响
D、不能确定
答案：B
第10题对于ＴＴＬ门电路，逻辑低电平时输入端电阻与关门电阻的关系为：
A、大于
B、小于
C、等于
D、无法确定
答案：B
多项选择题
第11题在以下选项中选出为数字电路的：
C、响应时间
D、以上说法都对
答案：A|B
第18题下列选项属于TTL集成门电路交流噪声容限大的原因的是：
A、三极管的开关时间
B、分布电容的充放电过程
C、传输延迟时间
D、输入电流的大小
答案：A|B
第19题以下哪种元件是组合逻辑电路可能的组成部分：
A、与门
B、异或门
C、存储单元
D、反馈连接
答案：A|B
第20题下列信号属于全加器的输出的是：
B、10001C、11000D、10000答案：D
第6题实现非逻辑运算的单元电路为：
A、转换器
B、比较器
C、发生器
D、反相器
答案：D
第7题基本逻辑电路，不包括：
A、“与”门
B、“或”门
C、“非”门
D、“与或”门
答案：D
第8题二极管或门电路主要用于：
A、集成电路内部的逻辑单元
B、集成电路外部的逻辑单元
A、运算放大器
B、计数器
C、译码器
D、加法器
答案：B|C|D
第12题在以下选项中选出逻辑表达式的组成部分：
A、逻辑变量
B、逻辑常数0与1
C、逻辑运算符
D、括号
答案：A|B|C|D
第13题已知输入A，B为与逻辑关系，当输出为0时，AB可能的值是：
A、A=1，B=0
B、A=1，B=1
C、A=0，B=0
D、A=0，B=1
答案：A|C|D
第14题下列选项中属于二极管与门电路的缺点是：
A、结构简单
B、成本低
C、作输出时发生电平漂移
D、负载电阻的改变会影响输出电平的高低
答案：C|D
第15题下列选项中属于二极管或门电路的特点是：
A、二极管或门存在电平漂移问题
B、这种电路结构只用于集成电路内部的逻辑单元
C、结构简单
D、以上说法都不对
201309学期数字电路作业1
单项选择题
第1题二进制数11101101.1其对应的余三码是：
A、10101111010.1
B、10101101011.1
C、10111101010.1
D、10101101010.1
答案：D
第2题与代数式A+AB相等的是：
A、B+A
B、A
C、B
D、B（A+B）
答案：B
第3题已知输入A，B为与逻辑关系，当输出为1时，AB可能的值是：
A、A=1，B=0
B、A=1，B=1
C、A=0，B=0
D、A=0，B=1
答案：B
第4题数字电路是工作在数字信号下的电子电路，其数字信号特点是:
A、时间和数量上都是离散的
B、时间离散，数量上连续
C、时间连续，数量上离散
D、时间和数量都是连续
答案：A
第5题十进制数为16，转换为二进制代码为( )。
A、11110
答案：A|B
第16题当输入为高电平时，下列选项正确的是：
A、三极管工作在深饱和状态
B、三极管的基极电流大于深饱和时候的基极电流
C、三极管的基极电流小于深饱和时候的基极电流
D、输出电平接近于零
答案：A|B|D
第17题下列选项中属于TTL反向器的动态特性传输延迟时间原因的是：
A、管电阻
B、连线的寄生电容
A、被加数
B、加数
C、低位进位
答案：A|B|C
