高精度设备定位原理及测试方法共28页文档
高精度测量实验技术使用教程
高精度测量实验技术使用教程在科学研究和工程应用中，精确测量是非常重要的。
高精度测量技术的运用可以有效地提高测量的可靠性和准确性。
本文将介绍一些常见的高精度测量实验技术的使用方法和注意事项，希望能对读者有所帮助。
一、概述高精度测量实验技术一般使用精密仪器和设备来进行测量。
这些仪器和设备包括测量仪、传感器、激光器等。
在进行测量之前，需要事先了解相关仪器和设备的原理和使用方法。
二、仪器和设备1.测量仪：高精度测量仪器是实验中最主要的工具。
常见的测量仪有数字万用表、示波器、频谱仪等。
在选择测量仪器时，需要根据实验的需求和精度要求来选择合适的仪器。
2.传感器：传感器是实验中常用的装置，用于将被测量的物理量转换为电信号。
常见的传感器有温度传感器、压力传感器、加速度传感器等。
在使用传感器时，需要注意校准和灵敏度等参数。
3.激光器：激光器在高精度测量实验中具有重要的作用。
激光器可以提供高度聚焦的光束，用于测量微小的物理量。
在使用激光器时，需要注意激光的功率、波长和稳定性等参数。
三、实验操作1.准备工作：在进行高精度测量实验之前，需要做好充分的准备工作。
首先要确保实验环境的稳定性和干净度，避免外部因素对测量结果的影响。
其次，要检查仪器和设备的工作状态，确保它们能正常进行测量。
2.测量步骤：在进行实验测量时，要按照一定的步骤进行操作。
首先要选择合适的测量仪器和传感器，并将其连接到被测量的物体上。
然后，根据实验要求设置相应的参数，如采样率、时间延迟等。
最后，将测量数据记录下来，进行后续数据处理和分析。
3.误差分析：高精度测量实验中，误差是不可避免的。
在进行实验之前，需要对可能的误差进行预估，并制定相应的措施进行补偿。
在实验过程中，要及时记录实验数据和观察结果，并进行误差分析和讨论。
四、实验注意事项1.定期校准：仪器和设备的校准是保持高精度测量的关键。
定期对仪器和设备进行校准，可以提高测量精度和准确性。
2.防止干扰：在实验中，需要注意避开可能产生干扰的因素。
高精度设备定位原理及测试方法
由澳大利亚的Locata公司研制的一种既能增强 GPS定位又可独立进行定位的高精度定位系统。
3.2星基增强
星基增强（SBAS：Satellite-Based Augmentation System）： 星基增强系统是卫星导航系统建设的重要组成部分，利用地球同步轨道卫星（GEO）搭载增强信号载荷，向用户 播发星历误差、卫星钟差、电离层延迟等修正误差和完好性数据，实现原有卫星导航系统定位精度的改进。 系统组成：监测接收机、中央处理设施、卫星上行设施和多颗地球同步轨道卫星。 工作原理：先由大量分布极广的广域基准站（WRS）对导航卫星进行监测，获得原始定位数据（伪距、卫星播发 相位等）并送至中央处理设施（WMS），后者通过计算得到各卫星的各种定位修正信息，通过上行注入站（GES） 发给GEO卫星，该卫星将这些修正信息播发给广大用户，这样用户就能得到改正信息进行精确定位。 星基增强系统：美国广域增强系统（WAAS）、俄罗斯差分校正和监测系统（SDCM）、欧洲地球静止导航重叠 服务（EGNOS）、日本多功能星基增强系统（MSAS）、印度GPS辅助静地轨道增强导航系统（GAGAN）。 我国没有专门列出星基增强系统，但是星基增强已经具备实际工作的能力（赤道静止地球卫星）。
实时动态（Real Time Kinematic——RTK）差分测量系统，是GNSS测量技术与数据传输技术相结 合而构成的组合系统。它是GNSS测量技术发展中的一个新的突破。 RTK 测量技术，是以载波相位观测量为根据的实时差分GNSS测量技术。
RTK 测量技术是准动态测量技术与AROTF算法和数据传输技术相结合而产生的，它完全可以达到 “精度、速度、实时、可用”等各方面的要求。
2.2.2距离差分/伪距差分
伪距差分是通过在基准站上利用已知坐标求出站星 的距离，并将其与含有误差的测量距离比较，并将 测距误差传输给用户，用户用此来对测距进行相应 改正。

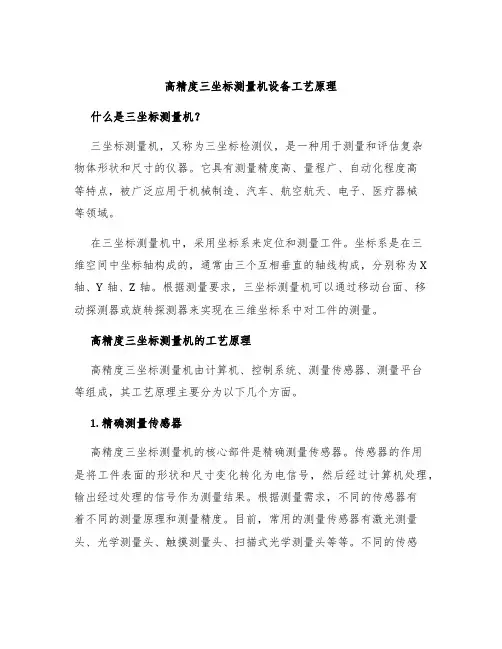

高精度三坐标测量机设备工艺原理
高精度三坐标测量机设备工艺原理什么是三坐标测量机？三坐标测量机，又称为三坐标检测仪，是一种用于测量和评估复杂物体形状和尺寸的仪器。
它具有测量精度高、量程广、自动化程度高等特点，被广泛应用于机械制造、汽车、航空航天、电子、医疗器械等领域。
在三坐标测量机中，采用坐标系来定位和测量工件。
坐标系是在三维空间中坐标轴构成的，通常由三个互相垂直的轴线构成，分别称为X 轴、Y轴、Z轴。
根据测量要求，三坐标测量机可以通过移动台面、移动探测器或旋转探测器来实现在三维坐标系中对工件的测量。
高精度三坐标测量机的工艺原理高精度三坐标测量机由计算机、控制系统、测量传感器、测量平台等组成，其工艺原理主要分为以下几个方面。
1. 精确测量传感器高精度三坐标测量机的核心部件是精确测量传感器。
传感器的作用是将工件表面的形状和尺寸变化转化为电信号，然后经过计算机处理，输出经过处理的信号作为测量结果。
根据测量需求，不同的传感器有着不同的测量原理和测量精度。
目前，常用的测量传感器有激光测量头、光学测量头、触摸测量头、扫描式光学测量头等等。
不同的传感器在测量方法、使用条件和测量精度上有着各自的特点和优缺点，需要根据具体的测量任务来选择。
2. 精细的平台和导轨高精度三坐标测量机的测量平台和导轨是保证其高精度、高稳定性的关键部件。
在精细的平台和导轨的支持下，测量传感器可以平滑移动和旋转，且不会因为受到外界干扰而造成测量误差。
通常情况下，测量平台和导轨中都使用了高精度的滚珠和导轨线，并对其加以优化和精细调整，以达到最佳测量精度和稳定性。
3. 先进的数据处理技术数据处理是高精度三坐标测量机的另一个重要方面。
在测量完成后，三坐标测量机可以通过计算机软件对测量结果进行数据处理和分析。
处理方法主要包括统计学方法、拟合方法、滤波方法等。
不同的处理方法和处理算法，可以对测量数据进行不同形式的处理，从而得到不同的数据结果。
处理数据时应特别注意对误差的处理和评估，除了对测量误差进行修正，还需要对各种误差源进行分析和评估，以确定其误差来源和贡献度。
如何进行卫星测量与高精度定位
如何进行卫星测量与高精度定位卫星测量与高精度定位在现代科技发展中扮演着重要的角色。
它不仅带来了便利和精确性，而且在各个领域都有着广泛的应用。
本文将介绍如何进行卫星测量与高精度定位，为读者提供一些基本知识和实践指导。
首先，卫星测量是一种利用人造卫星进行测量的方法。
通过测量卫星与地面接收器之间的距离，我们可以计算出物体的位置和运动状态。
这种方法特别适用于大范围的测量，例如地球表面的测量和导航系统。
卫星测量的基础是卫星导航系统，其中最著名的是全球定位系统（GPS）。
GPS系统由一组卫星组成，它们围绕地球轨道运行，通过接收和传输信号来定位地球上的任何位置。
通过接收多个卫星的信号，我们可以使用三角测量法来计算出位置的纬度、经度和海拔高度。
然而，对于高精度定位而言，仅依靠GPS系统可能不能满足需求。
因此，我们可以结合其他辅助手段来提高测量的准确性。
例如，地面局部网络（GNSS）是一种使用地面测量站和卫星信号来提供高精度定位的方法。
通过在地面上设置多个测量站，我们可以通过对比卫星信号的到达时间来消除噪声和误差，从而得到更精确的测量结果。
除了GNSS，遥感技术也是卫星测量和高精度定位中的重要工具。
遥感技术利用卫星传感器来获取地球表面的图像和数据。
通过分析和处理这些图像和数据，我们可以获得地球表面特征的详细信息，例如地形、植被和土地利用。
这些信息对于工程测量、环境监测和资源管理等领域至关重要。
在卫星测量与高精度定位的实践中，数据处理是非常重要的一步。
为了获得准确的定位结果，我们需要分析和解算大量的数据。
这包括卫星信号的接收和处理、地面测量站的数据收集和分析、以及遥感数据的处理和解译。
同时，我们还需要使用合适的软件和算法来处理数据，例如地理信息系统（GIS）、卫星定位解算软件等。
另一个需要考虑的因素是测量误差和不确定性。
在卫星测量过程中，由于多种因素的影响，如大气条件、地形变化和测量设备的精度等，都可能导致误差和不确定性的产生。

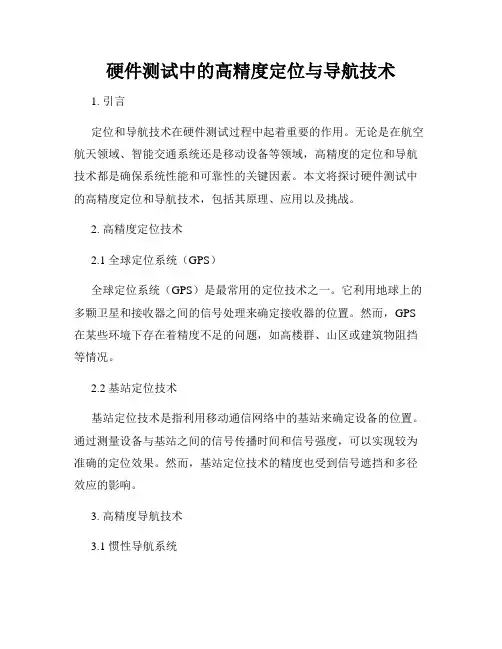

硬件测试中的高精度定位与导航技术
硬件测试中的高精度定位与导航技术1. 引言定位和导航技术在硬件测试过程中起着重要的作用。
无论是在航空航天领域、智能交通系统还是移动设备等领域，高精度的定位和导航技术都是确保系统性能和可靠性的关键因素。
本文将探讨硬件测试中的高精度定位和导航技术，包括其原理、应用以及挑战。
2. 高精度定位技术2.1 全球定位系统（GPS）全球定位系统（GPS）是最常用的定位技术之一。
它利用地球上的多颗卫星和接收器之间的信号处理来确定接收器的位置。
然而，GPS 在某些环境下存在着精度不足的问题，如高楼群、山区或建筑物阻挡等情况。
2.2 基站定位技术基站定位技术是指利用移动通信网络中的基站来确定设备的位置。
通过测量设备与基站之间的信号传播时间和信号强度，可以实现较为准确的定位效果。
然而，基站定位技术的精度也受到信号遮挡和多径效应的影响。
3. 高精度导航技术3.1 惯性导航系统惯性导航系统是一种利用加速度计和陀螺仪等惯性传感器来测量设备位移和方向的导航技术。
它不依赖外部信号源，适用于无法接收到卫星信号或基站信号的环境。
然而，惯性导航系统会随着时间的推移产生累积误差，导致导航精度下降。
3.2 脚步计数导航技术脚步计数导航技术基于人体行走的步伐进行位置估计。
通过测量步数和步幅，结合初始位置信息，可以实现对当前位置的估计。
然而，脚步计数导航技术容易受到步幅变化、方向改变等因素的影响，导致导航误差的积累。
4. 高精度定位与导航技术的应用4.1 航空航天领域高精度定位与导航技术在航空航天领域的应用十分广泛。
例如，飞行器的自主导航依赖于精准的定位和导航技术，以确保航行的安全和准确性。
4.2 智能交通系统智能交通系统需要高精度的定位和导航技术来实现交通管理和导航引导。
例如，在城市中广泛应用的导航系统，需要准确的位置信息来规划最佳路线。
4.3 移动设备在移动设备领域，高精度定位和导航技术为用户提供了诸如地图导航、运动跟踪等功能。
越来越多的应用程序依赖于定位和导航技术来提供精准的服务。
测绘技术中的GPS测量原理与精度控制
测绘技术中的GPS测量原理与精度控制引言：随着科技的发展，测绘技术在地理信息系统、城市规划、土地管理等领域发挥着重要作用。
其中，全球定位系统（GPS）作为一种精准测量技术，已经成为测绘领域中不可或缺的工具。
本文将介绍GPS测量的原理以及精度控制的方法，深入探究其在测绘技术中的应用和意义。
一、GPS测量原理GPS是利用卫星发射的信号进行测量的技术。
通过测量接收器接收到的GPS卫星信号的到达时间，计算出接收器与卫星之间的距离，从而获得位置和速度等信息。
其原理可以简单概括为三步：定位、测向和测距。
1. 定位定位是GPS测量的基本过程。
GPS接收器接收到至少四颗以上的卫星信号后，将根据信号传播的速度和到达时间来计算接收器的位置。
在定位过程中，接收器会计算卫星的位置以及与卫星之间的距离，并利用三角测量法确定自身的位置。
2. 测向测向是通过接收不同卫星发射的信号来确定接收器的朝向。
利用不同的卫星信号可以得到各个方向上的角度信息，从而确定接收器的朝向。
3. 测距测距是通过测量接收器与卫星之间的时间延迟来计算距离的过程。
根据电磁波在真空中传播的速度，将卫星发射信号的传播时间转化为距离，从而实现距离的测量。
二、GPS测量的精度控制1. 卫星几何因素卫星几何因素是影响GPS测量精度的重要因素之一。
当接收器与卫星之间呈现较小的角度时，测量误差会增加。
因此，在进行GPS测量时，应尽量选择高仰角的卫星，以增加定位的精度。
2. 大气延迟大气延迟也是影响GPS测量精度的重要因素。
电磁波在穿过大气层时，会发生折射和散射现象，导致信号传播速度的改变。
因此，在GPS测量时，需对大气条件进行修正，以减小测量误差。
3. 多径效应多径效应是指GPS信号在传播过程中经过多个表面的反射或折射，导致接收器收到多个来自不同路径的信号。
当这些信号叠加在一起时，会产生测量误差。
为了减小多径效应的影响，可以采用反射板、抗多径天线等措施。
4. 接收器、天线误差接收器和天线的质量也会对GPS测量精度产生影响。
高精度GPS动态测量及质量控制
数据采集与处理方法
高精度GPS动态测量数据采集通常采用专业的测量设备，如GPS接收机。在采 集过程中，需要选择合适的坐标系和投影方式，以确保数据处理的准确性。数 据处理主要包括数据预处理、基线解算、网平差等步骤。数据预处理主要是对 原始数据进行滤波和剔除噪声；基线解算是对两台接收机所采集的数据进行差 分处理，以获得相对位置和速度；网平差则是通过最小二乘法等方法，对各基 线进行整体平差，最终得到高精度的测量结果。
研究方法
本研究将采用实验方法进行高精度温度控制及PTF测量研究。首先，设计一套 精细的温度控制系统，包括加热元件、传感器和控制器等，以实现对温度的高 精度控制。然后，在该温度控制系统中进行实验，通过改变输入温度并记录系 统的输出响应，以获得系统的传递函数。同时，采用现代控制理论方法设计控 制器，以实现高精度温度控制。最后，根据实验数据对比分析高精度温度控制 性能和PTF测量的准确性。
PTF测量
PTF测量是一种用于描述系统动态特性的方法，常用于测量和描述系统的传递 函数。传递函数是一种描述系统输入与输出之间关系的数学模型，反映了系统 对输入的响应特性。PTF测量可以通过实验方法和理论建模两种途径实现。实 验方法主要是通过实验测试系统在各种不同输入下的输出，然后根据实验数据 拟合出传递函数；理论建模则是通过建立系统的数学模型，然后推导出传递函 数。
高精度温度控制与PTF测量相结 合的应用研究
高精度温度控制与PTF测量相结合的应用研究在许多领域都有重要的实际意义。 例如，在化学反应过程中，精确的温度控制可以影响化学反应的速率和产物的 性质，而PTF测量则可以描述反应系统的动态特性，从而帮助实现更加精确的 温度控制。此外，在能源转换领域，高精度温度控制和PTF测量都对于提高能 源利用效率和优化能源转换过程具有重要的指导作用。
高精度设备定位原理及测试方法
可消除的误差：
与卫星有关的误差可完全消除； 与传播途径有关的误差可部分消除； 与接收机有关的误差不可消除。
1.3如何消除误差
有没有一种定位方式能减少定位误差，来提高GNSS定位精度？
差分GNSS，也称为DGNSS（D:Differential）; 基本思想：消除公共误差项；
2.2.6局域差分/广域差分
局域差分（LADGNSS – Local Area DGNSS）
广域差分（WADGNSS – Wide Area DGNSS） 结 构：基准站（多个）、数据通讯链、用户。 数学模型：加权平均、偏导数法、最小方差法。
结构：基准站（一个）、数据通讯链和用户；
数学模型：利用差分改正数的计算方法，提供距离 改正和距离改正的变率； 优点：结构、模型简单； 缺点：差分范围小，精度随距基准站距离的增加而 下降，可靠性低。
优点：差分精度高、可靠性高、差分范围增大
缺点：差分范围仍然有限、模型不完善
3.1地基增强
地基增强GBAS （ ground-based augmentation systems ）：
作为导航应用的核心，北斗地基增强系统由基准站网络、数据处理系统、运营服务平台、数据播发 系统和用户终端五部分组成。基准站接受卫星导航信号后，通过数据处理系统形成相应信息，经由 卫星、广播、移动通信等手段实时播发给应用终端，实现定位服务。 地基增强系统是指参考站位于地面的对于GNSS进行功能增强的运行系统，主要可分为两类。 A差分型的均基于差分原理使得接收机获得更高的定位精度，系统间具有很大的相似性。 B伪卫星和Locata则发送具有与GNSS信号相同功能的信号，与GNSS不同的是系统工作在地面，可 以减弱和消除GNSS中存在的许多误差。
