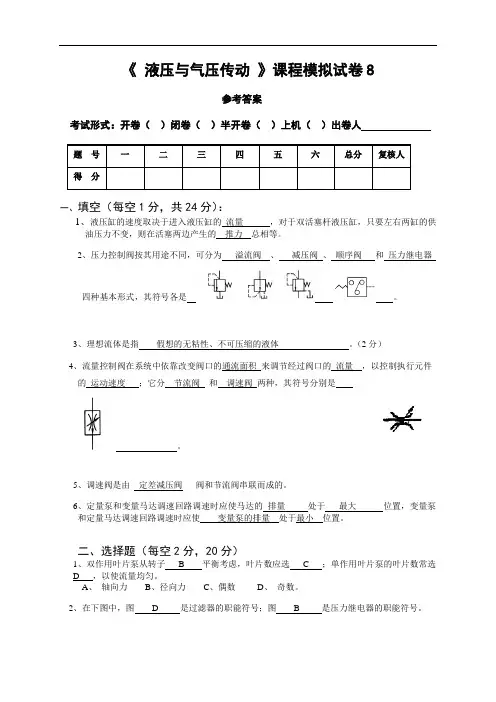

《液压与气压传动》课程模拟试卷8参考答案考试形式：开卷（）闭卷（）半开卷（）上机（）出卷人题号一二三四五六总分复核人得分一、填空（每空1分，共24分）：1、液压缸的速度取决于进入液压缸的流量，对于双活塞杆液压缸，只要左右两缸的供油压力不变，则在活塞两边产生的推力总相等。
2、压力控制阀按其用途不同，可分为溢流阀、减压阀、顺序阀和压力继电器四种基本形式，其符号各是。
3、理想流体是指假想的无粘性、不可压缩的液体。
（2分）4、流量控制阀在系统中依靠改变阀口的通流面积来调节经过阀口的流量，以控制执行元件的运动速度；它分节流阀和调速阀两种，其符号分别是。
5、调速阀是由__定差减压阀___阀和节流阀串联而成的。
6、定量泵和变量马达调速回路调速时应使马达的排量处于最大位置，变量泵和定量马达调速回路调速时应使变量泵的排量处于最小位置。
二、选择题（每空2分，20分）1、双作用叶片泵从转子 B 平衡考虑，叶片数应选 C ；单作用叶片泵的叶片数常选D ，以使流量均匀。
A、轴向力B、径向力C、偶数D、奇数。
2、在下图中，图 D 是过滤器的职能符号；图 B 是压力继电器的职能符号。
A、 B 、 C 、 D 、3、如图，已知单杆活塞缸两腔有效面积A 1，A 2，泵供油量Q ， 活塞左右运动速度分别为υ1，υ2。
1)若A 1=2 A 2，则大腔的流量为 D ； A 、Q B 、1.5Q C 、1.75Q D 、 2Q 若υ1=υ2 ，则无杆腔活塞有效面积A 1为 C 。
2)A 、A 2 B 、 C 、2A 2 D 、4、叶片泵的叶片数量增多后，双作用式叶片泵输出流量__ B ____-,单作用式叶片泵输出流量__ C ___A 、增大B 、减小C 、不变5、用定量泵和节流阀组成的进、回油路节流调速回路中，若使节流阀起调速作用，在液压系统中必须有 A 。
Ａ、与之并联的溢流阀； Ｂ、与之串并联溢流阀均可； Ｃ、有否溢流阀没关系； Ｄ、与之串联的溢流阀。
