场地排水坡度

场地排水坡度(建筑助手)

2.场地排水坡度为了方便场地排水，场地坡度不应小于0.3%，综合考虑其他因素，场地坡度也不应大于8%，各类地面排水的适宜坡度详见表2—41所列：场地排水坡度表2-41地面种类排水坡度地面种类排水坡度黏土砂土轻度冲刷细砂>0.3%<3%<10%湿陷性黄土膨胀土建筑物周围6m范围内>20%,6m以外>5%建筑物周围2.5m范围内>2%场地的雨水排除组织也是竖向设计的重要内容。

实际上，场地各处标高的确定，各部分之间标高关系的安排在一定程度上就是为了场地内的排雨水组织。

场地雨水排除的基本方式有两种：第一种是地表的自然排水方式，这种方式是不设任何排水设施，利用地形坡度及地质和气象上的特点来排除雨水。

地表的自然排水方式一般适用于雨量较小的情况或者是局部小面积的地段。

场地雨水排除的第二种基本方式是采用地下的雨水管道排水，在场地面积较大，地形平坦，不适于采用地表排水时，或者场地对卫生及环境质量要求较高时，或者场地中大部分建筑物屋面采用内排水时，或者场地排水系统要求与城市雨水管道系统相适应时，采用管道式雨水排除方式是较为合适的。

除以上两种基本方式之外，在场地卫生及环境质量要求较低或投资受限，或基地条件有限时，场地中的雨水排除也可采用明沟排水方式。

整个场地范围的雨水排除系统既可以全部采用上述的某一种方式，也可划分成一些小的分区，将上述方式混合使用。

在采用管道式雨水排除方式时，其雨水口的布置，应考虑集水方便，并应与整个管道系统具有良好的连接条件。

一般情况下，雨水口的布置都应避免谊在建筑物的出入口处、分水点以及其他地下管道的上面。

一个雨水口可负担的汇水面积，应根据降雨强度、场地中室外地面的铺砌情况、土壤性质和所采用的雨水口的形式等因素来决定。

在一般情况下，每个雨水口可负担3000～5000m2的汇水面积。

但多雨地区应小一些，干旱地区可适当放大。

另外还应考虑到场地具体的布置形式的影响。

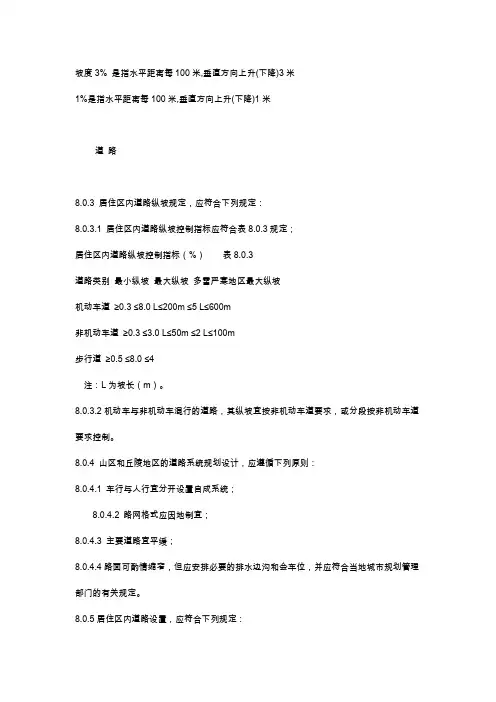

排水坡度规范

坡度3% 是指水平距离每100米,垂直方向上升(下降)3米1%是指水平距离每100米,垂直方向上升(下降)1米道路8.0.3 居住区内道路纵坡规定，应符合下列规定：8.0.3.1 居住区内道路纵坡控制指标应符合表8.0.3规定；居住区内道路纵坡控制指标（%）表8.0.3道路类别最小纵坡最大纵坡多雪严寒地区最大纵坡机动车道≥0.3 ≤8.0 L≤200m ≤5 L≤600m非机动车道≥0.3 ≤3.0 L≤50m ≤2 L≤100m步行道≥0.5 ≤8.0 ≤4注：L为坡长（m）。

8.0.3.2机动车与非机动车混行的道路，其纵坡宜按非机动车道要求，或分段按非机动车道要求控制。

8.0.4 山区和丘陵地区的道路系统规划设计，应遵循下列原则：8.0.4.1 车行与人行宜分开设置自成系统；8.0.4.2 路网格式应因地制宜；8.0.4.3 主要道路宜平缓；8.0.4.4路面可酌情缩窄，但应安排必要的排水边沟和会车位，并应符合当地城市规划管理部门的有关规定。

8.0.5居住区内道路设置，应符合下列规定：8.0.5.1小区内主要道路至少应有两个出入口；居住区内主要道路至少应有两个方向与外围道路相连；机动车道对外出入口数应控制，其出入口间距不应小于150m。

沿街建筑物长度超过160m时，应设不小于4m×4m消防车通道。

人行出口间距不宜超过80m，当建筑物长度超过80m时，应在底层加设人行通道；8.0.5.2居住区内道路与城市道路相接时，其交角不宜小于75 ；当居住区内道路坡度较大时，应设缓冲段与城市道路相接；8.0.5.3进入组团的道路，既应方便居民出行和利于消防车、救护车的通行，又应维护院落的完整性和利于治安保卫；8.0.5.4在居住区内公共活动中心，应设置为残疾人通行的无障碍通道。

通行轮椅车的坡道宽度不应小于2.5m，纵坡不应大于2.5%；8.0.5.5居住区内尽端式道路的长度不宜大于120m，并应设不小于12m×12m的回车场地；8.0.5.6当居住区内用地坡度大于8%时，应辅以梯步解决竖向交通，并宜在梯步旁附设推行自行车的坡道；8.0.5.7在多雪严寒的山坡地区，居住区内道路路面应考虑防滑措施；在地震设防地区，居住区内的主要道路，宜采用柔性路面；8.0.5.8 居住区内道路边缘至建筑物、构筑物的最小距离，应符合表8.0.5规定；道路边缘至建、构筑物量小距离（m）表8.0.5道路级别与建、构筑物关系居住区道路小区路组团路及宅间小路建筑物面向道路无出入口高层5 多层3 3 3 2 2 有出入口- 5 2.5 建筑物山墙面向道路高层4 多层2 2 2 1.5 1.5 围墙面向道路1.5 1.5 1.5注：居住区道路的边缘指红线；小区路、组团路及宅间小路的边缘指路面边线。

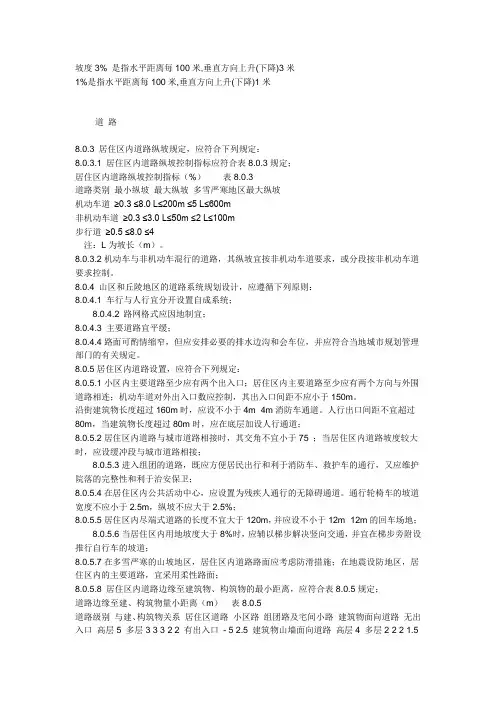

排水坡度规范

坡度3% 是指水平距离每100米,垂直方向上升(下降)3米1%是指水平距离每100米,垂直方向上升(下降)1米道路8.0.3 居住区内道路纵坡规定，应符合下列规定：8.0.3.1 居住区内道路纵坡控制指标应符合表8.0.3规定；居住区内道路纵坡控制指标（%）表8.0.3道路类别最小纵坡最大纵坡多雪严寒地区最大纵坡机动车道≥0.3 ≤8.0 L≤200m ≤5 L≤600m非机动车道≥0.3 ≤3.0 L≤50m ≤2 L≤100m步行道≥0.5 ≤8.0 ≤4注：L为坡长（m）。

8.0.3.2机动车与非机动车混行的道路，其纵坡宜按非机动车道要求，或分段按非机动车道要求控制。

8.0.4 山区和丘陵地区的道路系统规划设计，应遵循下列原则：8.0.4.1 车行与人行宜分开设置自成系统；8.0.4.2 路网格式应因地制宜；8.0.4.3 主要道路宜平缓；8.0.4.4路面可酌情缩窄，但应安排必要的排水边沟和会车位，并应符合当地城市规划管理部门的有关规定。

8.0.5居住区内道路设置，应符合下列规定：8.0.5.1小区内主要道路至少应有两个出入口；居住区内主要道路至少应有两个方向与外围道路相连；机动车道对外出入口数应控制，其出入口间距不应小于150m。

沿街建筑物长度超过160m时，应设不小于4m×4m消防车通道。

人行出口间距不宜超过80m，当建筑物长度超过80m时，应在底层加设人行通道；8.0.5.2居住区内道路与城市道路相接时，其交角不宜小于75 ；当居住区内道路坡度较大时，应设缓冲段与城市道路相接；8.0.5.3进入组团的道路，既应方便居民出行和利于消防车、救护车的通行，又应维护院落的完整性和利于治安保卫；8.0.5.4在居住区内公共活动中心，应设置为残疾人通行的无障碍通道。

通行轮椅车的坡道宽度不应小于2.5m，纵坡不应大于2.5%；8.0.5.5居住区内尽端式道路的长度不宜大于120m，并应设不小于12m×12m的回车场地；8.0.5.6当居住区内用地坡度大于8%时，应辅以梯步解决竖向交通，并宜在梯步旁附设推行自行车的坡道；8.0.5.7在多雪严寒的山坡地区，居住区内道路路面应考虑防滑措施；在地震设防地区，居住区内的主要道路，宜采用柔性路面；8.0.5.8 居住区内道路边缘至建筑物、构筑物的最小距离，应符合表8.0.5规定；道路边缘至建、构筑物量小距离（m）表8.0.5道路级别与建、构筑物关系居住区道路小区路组团路及宅间小路建筑物面向道路无出入口高层5 多层3 3 3 2 2 有出入口- 5 2.5 建筑物山墙面向道路高层4 多层2 2 2 1.51.5 围墙面向道路1.5 1.5 1.5注：居住区道路的边缘指红线；小区路、组团路及宅间小路的边缘指路面边线。

排水沟坡度

排水沟坡度结合我国排水沟坡度施工情况，现阶段，排水沟坡度设置要求情况如下：施工场地排水沟的设置要求排水沟坡度设置要求：施工场地排水沟的主要作用，是将施工期间的雨水、生活用水以及生产用水有组织地排到场外，以保证施工场地范围内没有任何积水。

为了达到这一目的，应当在施工现场设置能够满足排水要求的排水沟，因此，需要对排水沟的设置和要求制定如下的原则，以方便工地使用。

(1)排水沟总的设置原则：1) 一般情况下，排水沟应设置在不影响拟建或已建建筑物以及材料堆集、加工运输和人员行走的地方。

2) 排水沟应满足收集、排出现场积水的客观要求。

包含着五层意思：一是排水沟的数量，必须满足场地范围内每个角落积水的排出。

二是确定排水沟的截面，因为只有充足截面积的排水沟，才能把场地积水进行收集，并迅速排出施工现场以外。

三是排水沟应在场地坡向的低处。

四是排水沟本身也应具有一定的坡度。

五是为了防止排水沟受到重载车辆重压或冬季寒冷天气的侵害，埋入地下的排水沟应具有一定的深度。

3) 排水沟应根据现场施工条件的具体情况，可以采用某一种或某几种单独或组合的排水方式，也就是说应当根据施工现场的实际情况因地制宜、灵活运用。

(2)为了施工现场的方便，介绍几种施工现场制作的排水沟断面形式。

排水沟坡度选择技巧：所谓坡度是指坡与地面所成夹角的正切值。

计算公式是：坡度=沟深/[（上宽-下宽）/2]你给的题目中少了沟深，无法计算。

假定沟深1.35米，则：坡度=1.35*2/2.7=1。

俗称1：1的坡。

设沟深1.2米，则：坡度=2.4/2.7=8/9，即：8：9的坡。

2.场地排水坡度【1】为了方便场地排水，场地坡度不应小于0.3%，综合考虑其他因素，场地坡度也不应大于8%，各类地面排水的适宜坡度详见表2—41所列：场地排水坡度表2-41地面种类排水坡度地面种类排水坡度黏土砂土轻度冲刷细砂>0.3%<3%<10%湿陷性黄土膨胀土建筑物周围6m范围内>20%,6m以外>5%建筑物周围2.5m范围内>2%场地的雨水排除组织也是竖向设计的重要内容。

实际上，场地各处标高的确定，各部分之间标高关系的安排在一定程度上就是为了场地内的排雨水组织。

场地雨水排除的基本方式有两种：第一种是地表的自然排水方式，这种方式是不设任何排水设施，利用地形坡度及地质和气象上的特点来排除雨水。

地表的自然排水方式一般适用于雨量较小的情况或者是局部小面积的地段。

场地雨水排除的第二种基本方式是采用地下的雨水管道排水，在场地面积较大，地形平坦，不适于采用地表排水时，或者场地对卫生及环境质量要求较高时，或者场地中大部分建筑物屋面采用内排水时，或者场地排水系统要求与城市雨水管道系统相适应时，采用管道式雨水排除方式是较为合适的。

除以上两种基本方式之外，在场地卫生及环境质量要求较低或投资受限，或基地条件有限时，场地中的雨水排除也可采用明沟排水方式。

整个场地范围的雨水排除系统既可以全部采用上述的某一种方式，也可划分成一些小的分区，将上述方式混合使用。

在采用管道式雨水排除方式时，其雨水口的布置，应考虑集水方便，并应与整个管道系统具有良好的连接条件。

一般情况下，雨水口的布置都应避免谊在建筑物的出入口处、分水点以及其他地下管道的上面。

一个雨水口可负担的汇水面积，应根据降雨强度、场地中室外地面的铺砌情况、土壤性质和所采用的雨水口的形式等因素来决定。

在一般情况下，每个雨水口可负担3000～5000m2的汇水面积。

但多雨地区应小一些，干旱地区可适当放大。

另外还应考虑到场地具体的布置形式的影响。

场地排水坡度

2、场地排水坡度为了方便场地排水,场地坡度不应小于0、3%,综合考虑其她因素,场地坡度也不应大于8%,各类地面排水的适宜坡度详见表2—41所列:场地排水坡度表2-41地面种类排水坡度地面种类排水坡度黏土砂土轻度冲刷细砂>0、3%<3%<10%湿陷性黄土膨胀土建筑物周围6m范围内>20%,6m以外>5%建筑物周围2、5m范围内>2%场地的雨水排除组织也就是竖向设计的重要内容。

实际上,场地各处标高的确定,各部分之间标高关系的安排在一定程度上就就是为了场地内的排雨水组织。

场地雨水排除的基本方式有两种:第一种就是地表的自然排水方式,这种方式就是不设任何排水设施,利用地形坡度及地质与气象上的特点来排除雨水。

地表的自然排水方式一般适用于雨量较小的情况或者就是局部小面积的地段。

场地雨水排除的第二种基本方式就是采用地下的雨水管道排水,在场地面积较大,地形平坦,不适于采用地表排水时,或者场地对卫生及环境质量要求较高时,或者场地中大部分建筑物屋面采用内排水时,或者场地排水系统要求与城市雨水管道系统相适应时,采用管道式雨水排除方式就是较为合适的。

除以上两种基本方式之外,在场地卫生及环境质量要求较低或投资受限,或基地条件有限时,场地中的雨水排除也可采用明沟排水方式。

整个场地范围的雨水排除系统既可以全部采用上述的某一种方式,也可划分成一些小的分区,将上述方式混合使用。

在采用管道式雨水排除方式时,其雨水口的布置,应考虑集水方便,并应与整个管道系统具有良好的连接条件。

一般情况下,雨水口的布置都应避免谊在建筑物的出入口处、分水点以及其她地下管道的上面。

一个雨水口可负担的汇水面积,应根据降雨强度、场地中室外地面的铺砌情况、土壤性质与所采用的雨水口的形式等因素来决定。

在一般情况下,每个雨水口可负担3000～5000m2的汇水面积。

但多雨地区应小一些,干旱地区可适当放大。

另外还应考虑到场地具体的布置形式的影响。

关于排水坡度的问题

广场坡度场地排雨水一、人工排水系统（一）地表雨水排除方式自然排水暗管排水明沟排水（便宜、技术简单）（二）场地排水坡度自然地面、人工地面（详表——摘自《建筑设计资料集》）例：0.3%≤粘土地面≤5%绿地：适宜坡度0.5%~1.0%广场兼停车场：适宜坡度0.2%~0.5%（三）场地排水方案1、建筑物标高和道路标高的协调关系（1）一般道路标高比地坪标高底0.25~0.30m，场地雨水通过道路两侧排除。

（2）建筑物低于道路时，散水处设明沟或暗沟2、绿地部分需要排除的地表水，适宜坡度0.5%~1.0%。

不超过10%的坡道宜于人活动和草皮生长。

3、广场和停车场（1）广场设计坡度——0.3≤平原地区≤1%停车场——最小坡度0.3%。

平行通道方向纵坡≤1%，横坡≤3%（2）与广场相连的道路——0.5~2%，困难时≤7%与停车场相连的道路——0.5~2%，困难时≤7%（3）积雪寒冷地区广场——≤6%（且出入口处设置≤2%的缓坡）（4）广场、停车场，符合下列情况，宜采用划区分散排水方式a、单向尺寸大于或等于150米b、地面纵坡≥2%且单向尺寸大于或等于100米4、体育运动场地（1）体育场a、每分钟排除10.8mm/平米b、三个排水分区——跑道横坡1%、2%，纵坡应≤1%（2）矩形场地排水坡形式：双坡式、横坡式、纵坡式、斜坡式排球场——0.5%羽毛球场——草皮≥2%，混凝土≥0.83%篮球场地——混凝土≥0.83%网球场——非透水型0.83%，透水型0.3~0.4%5、挡土墙二、排水沟（涵洞）设计流量计算三、常见排水设施布置（一）雨水口1、积水点的判断，图4-60交叉口雨水口分布。

2、一个雨水口汇水面积约2500~5000平米3、道路雨水口间距根据不同纵坡的规定（见表——摘自《建筑设计资料集》）例：道路纵坡0.3~0.4时，雨水口间距30~40米（二）排水沟1、梯形沟2、矩形沟（最常用）沟深≥200，沟宽≥400，纵坡≥0.3%四、场地防排洪城市重要程度分类（按人口）5．3 竖向5．3．1 建筑基地地面和道路坡度应符合下列规定：1 基地地面坡度不应小于0.2％，地面坡度大于8％时宜分成台地，台地连接处应设挡墙或护坡；2 基地机动车道的纵坡不应小于0.2％，亦不应大于8％，其坡长不应大于200m，在个别路段可不大于11％，其坡长不应大于80m；在多雪严寒地区不应大于5％，其坡长不应大于600m；横坡应为1％～2％；3 基地非机动车道的纵坡不应小于0.2％，亦不应大于3％，其坡长不应大于50m；在多雪严寒地区不应大于2％，其坡长不应大于1OOm；横坡应为1％～2％；4 基地步行道的纵坡不应小于0.2％，亦不应大于8％，多雪严寒地区不应大于4％，横坡应为1％～2％；5 基地内人流活动的主要地段，应设置无障碍人行道。

场地排水坡度

2.场地排水坡度为了方便场地排水，场地坡度不应小于0.3%，综合考虑其他因素，场地坡度也不应大于8%，各类地面排水的适宜坡度详见表2—41所列：场地排水坡度表2-41地面种类排水坡度地面种类排水坡度黏土砂土轻度冲刷细砂>0.3%<3%<10%湿陷性黄土膨胀土建筑物周围6m范围内>20%,6m以外>5%建筑物周围2.5m范围内>2%场地的雨水排除组织也是竖向设计的重要内容。

实际上，场地各处标高的确定，各部分之间标高关系的安排在一定程度上就是为了场地内的排雨水组织。

场地雨水排除的基本方式有两种：第一种是地表的自然排水方式，这种方式是不设任何排水设施，利用地形坡度及地质和气象上的特点来排除雨水。

地表的自然排水方式一般适用于雨量较小的情况或者是局部小面积的地段。

场地雨水排除的第二种基本方式是采用地下的雨水管道排水，在场地面积较大，地形平坦，不适于采用地表排水时，或者场地对卫生及环境质量要求较高时，或者场地中大部分建筑物屋面采用内排水时，或者场地排水系统要求与城市雨水管道系统相适应时，采用管道式雨水排除方式是较为合适的。

除以上两种基本方式之外，在场地卫生及环境质量要求较低或投资受限，或基地条件有限时，场地中的雨水排除也可采用明沟排水方式。

整个场地范围的雨水排除系统既可以全部采用上述的某一种方式，也可划分成一些小的分区，将上述方式混合使用。

在采用管道式雨水排除方式时，其雨水口的布置，应考虑集水方便，并应与整个管道系统具有良好的连接条件。

一般情况下，雨水口的布置都应避免谊在建筑物的出入口处、分水点以及其他地下管道的上面。

一个雨水口可负担的汇水面积，应根据降雨强度、场地中室外地面的铺砌情况、土壤性质和所采用的雨水口的形式等因素来决定。

在一般情况下，每个雨水口可负担3000～5000m2的汇水面积。

但多雨地区应小一些，干旱地区可适当放大。

另外还应考虑到场地具体的布置形式的影响。
