电磁燃气紧急切断阀的常闭型与常开型-电磁阀
切断阀常开式和常闭式区别
切断阀常开式和常闭式区别在哪里
点击次数：209 发布时间：2012-6-21
切断阀常开式和常闭式区别在哪里
切断阀有常开式和常闭式区分：执行器有电动，气动，液动，方便远距离紧急时切断气体的阀门，广泛应用在液氨，燃气，氨气，液氯，氯气储罐或者车间管路上，有效防止意外泄露事件的发生。
常开式：阀门保持常开状态，保养，维修或者气体泄露外溢，及时通电、通气关闭阀门。
常闭式：阀门处于常闭状态，装车卸车时，通气，通电打开阀门，介质通过，工作完毕断电，泄气阀门关闭。
切断阀有：电动紧急切断阀、气动紧急切断阀，液动紧急切断阀，燃气紧急切断阀，结构不同，应用工况不同，在选择切断阀应该注意。

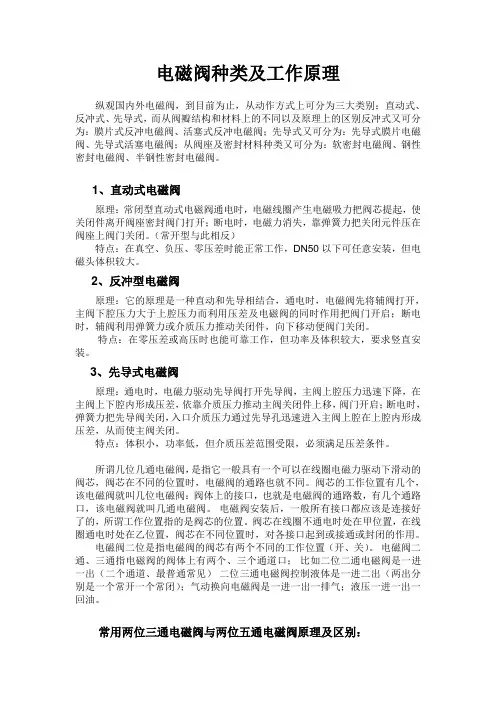

电磁阀种类及工作原理
电磁阀种类及工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类别：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料种类又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
1、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离开阀座密封阀门打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
2、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
3、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。
所谓几位几通电磁阀，是指它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。
阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。
电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。
阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。
电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。
电磁式燃气紧急切断阀说明书
电磁式燃气紧急切断阀说明书电磁式燃气紧急切断阀是一种重要的安全设备，其功能是在燃气泄漏或火灾等紧急情况下迅速切断燃气供应，以保障人员生命财产安全。
本说明书将详细介绍电磁式燃气紧急切断阀的性能、结构、安装、使用及维护等方面，以便用户正确选择、安装、使用和维护该设备。
一、性能介绍电磁式燃气紧急切断阀采用电磁阀控制阀门开闭，具有响应快、可靠性高、安装简便、维护方便等优点。
该阀门广泛应用于燃气管道系统中，能够切断燃气供应管道的气流，并能在管路内部使燃气隔离，有效地预防燃气泄漏和火灾等事故的发生。
二、结构介绍电磁式燃气紧急切断阀主要由电磁铁、气阀、弹簧等部件组成。
阀门采用铝合金、不锈钢等高强度材料制造，结构合理，密封性能良好。
阀门外表面通常采用喷塑或电泳处理，能够有效地防腐蚀。
三、安装注意事项1、安装前应严格检查阀门的外观和内部状况，确保阀门和管道连接的密封性。
2、阀门在安装前应进行防腐和防腐处理，以保证其使用寿命和安全性。
3、安装时阀门应根据其标志箭头的方向安装，以确保其正常工作。
4、阀门应安装在易于观察、操作和维护的地方。
5、阀门安装后应进行密封性测试。
测试时应关闭手动切断阀和其他管道，打开燃气阀门，检查阀门开启和关闭状态等。
四、使用及维护1、阀门在正常使用中应定期进行检查和维护，以确保其安全可靠。
2、在每年的开机前，应进行系统检查和维护，以确保其正常开机。
3、在安装和使用过程中，如发生故障或损坏，应及时维修或更换，以确保安全。
4、不得随意对电磁式燃气紧急切断阀进行拆卸和改动，以免影响其安全性。
总之，电磁式燃气紧急切断阀是一种重要的安全设备，在使用过程中要注意其安装、维护和管理，以消除安全隐患，确保人员的生命财产安全。
如果您对电磁式燃气紧急切断阀有任何疑问或需要帮助，请及时咨询相关专业人员。
电磁燃气紧急切断阀的常闭型与常开型
电磁燃气紧急切断阀的常闭型与常开型电磁式燃气紧急切断阀是近几年来应用逐渐广泛的一种燃气管道安全装置，在管路上正常状态时它是开启的，使燃气在管道内流通，当外来信号驱动电磁线圈后，切断阀迅速关断，阻止燃气的流通。
然而，该切断阀的复位（开启）根据《燃规》的要求必须是手动复位（开启），也就是说只有人为判断管路故障真正排除了才能复位，所以不允许切断阀上有自动复位的机构，以防止误复位发生危险。
这种切断阀，是以电磁为驱动力使阀门关断的，电磁力主要由电磁线圈、隔磁管、动铁芯、定铁心等部件产生，这些部件总称为“电磁头”或“电磁线圈部件”，对于用于燃气管道的电磁头应具备防爆性能，无论是隔爆型、浇封型、本安型，必须取得防爆认证才能使用。
这种切断阀又分为常开型和常闭型两种，由使用、设计单位选用，常开与常闭的名词是由普通电磁阀的术语引用而来，用比较普通语言叙述如下：常开型—切断阀处于开启状态时电磁头不得电，电磁头通电后切断阀迅速关断。
常闭型－切断阀处于开启状态时电磁头始终得电，电磁头断电后切断阀迅速关断。
从某种意义上讲，在大多数情况下无论选用常开型还是常闭型，都是一样的，因为电磁切断阀主要应用于锅炉、直燃机等燃烧机前端、一个用气单位的进口端、地下管廊等处。
电磁切断阀的控制主要有：燃气压力传感（变送）器、燃气泄漏报警器、地震报警器、锅炉压力传感器、火灾报警器等，这些传感器或报警器既可以输出常闭信号也可以输出常开信号用于控制电磁阀。
现在还发现一些供电不足、经常停电的地区选购常闭型电磁切断阀，也就是说停电后电磁切断阀也会关断，尤其是蒸汽锅炉，当停电后锅炉补水泵肯定停止运行，如果继续燃烧锅炉会造成干烧的危险。
常闭式电磁阀在开启时，电磁头始终处于长期通电状态，一般的电磁头因为长期通电会高温发热以致烧毁线圈，因此对电磁头温度等级要有要求，一般为T6级（允许线圈发热不超过85℃）。
而常开型的温度等级允许是T4（135℃以下）因为控制电磁阀供电是通过定时继电器，通电时间为几毫秒～几秒的脉冲电流，由于通电时间短，不会造成线圈发热。
欧好电磁式燃气切断阀DRQF3说明书
欧好电磁式燃气切断阀DRQF3说明书
电磁式燃气自闭阀与燃气报警器配套使用，当探测器检测到有可燃气体、有毒气体泄露时，立即通过主机输出一个关闭电磁阀的信号，快速关闭阀门切断气源，及时制止事故的发生。
主要用在供气管网、锅炉房、燃气车间等易燃易爆气体自控系统中，是安防产品。
结构原理
常开型—在工作状态中电磁阀处于开启状态，线圈不带电，当发生燃气泄露时，电磁阀瞬间关闭切断气源，但必须在险情排除后，由人工打开电磁阀。
常闭型—在工作状态中电磁阀处于开启状态，线圈不带电，当发生燃气泄露时或停电失电时，电磁阀瞬间关闭切断气源，但必须在险情排除后，由人工打开电磁阀
技术参数说明
动作方式：直动式、分步直动式
控制方式：常开式，通电关闭(脉冲);常闭式，失电关闭(脉冲工作时产品不带电)
电源电压：AC220V
防护型式：IP65
防爆等级：Ex d IIC T5 Gb
压力范围：低压0-0.1Mpa
介质温度：常温
环境温度：≤85℃
连接方式：内螺纹连接（可选）、法兰连接
阀体材质：铝合金、球磨铸铁
工作范围：天然气设备、超压、欠压、泄漏自控。
防爆线圈说明：防爆电磁阀是工作在较特殊环境的电磁阀，用户必须根据国家防爆标准选择电磁阀。
以保证生命及财产安全。
我公司生产的防爆电磁阀已通过《国家防爆电气产品质量监督检验中心》的检验并取得防爆电磁阀产品合格证，防爆标志：Ex d IIC T5 Gb。
燃气紧急切断阀百科知识

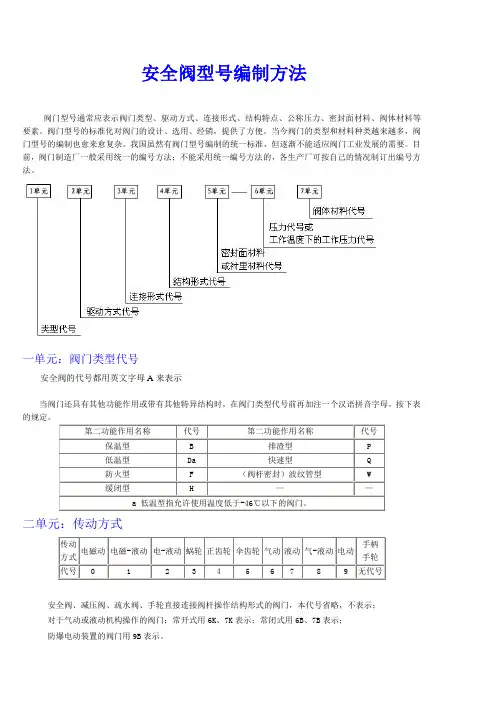

安全阀型号编制方法
阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
一单元：阀门类型代号
安全阀的代号都用英文字母A来表示
当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
二单元：传动方式
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；
对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；
防爆电动装置的阀门用9B表示。
三单元：连接型式
四单元：结构型式
阀门结构形式用阿拉伯数字表示，按下表规定。
五单元：密封副材料
当密封副的密封面材料不同时，以硬度低的材料代号表示。
六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料。
电磁式燃气紧急切断阀工作原理
电磁式燃气紧急切断阀工作原理电磁式燃气紧急切断阀，听起来就很高级的样子，其实就是一种保护我们安全的高科技设备。
它的工作原理其实也很简单，就是通过电磁力来控制燃气的流动，一旦出现危险情况，它就会立刻切断燃气供应，让我们远离火灾和爆炸的威胁。
下面我就给大家详细介绍一下电磁式燃气紧急切断阀的工作原理。
我们要了解电磁阀的基本概念。
电磁阀是一种利用电磁力控制流体流动的装置，它可以根据电路的不同状态来改变阀门的开关状态。
在电磁式燃气紧急切断阀中，电磁阀起到关键作用，它可以根据传感器的信号来判断是否需要切断燃气供应。
那么，传感器是干什么用的呢？简单来说，传感器就是用来检测环境中的各种参数，并将这些参数转换成电信号传递给电磁阀。
比如，当燃气泄漏时，空气中会弥漫着一种特殊的气体，这种气体会刺激传感器发出报警信号。
传感器就像我们的眼睛一样，能够敏锐地察觉到周围的异常情况。
收到传感器发来的信号后，电磁阀就会开始工作。
电磁阀内部有一个线圈，当通电时会产生磁场。
这个磁场会让铁芯产生磁力，从而控制阀门的开关。
所以说，电磁阀的工作就像是我们的身体里的肌肉一样，只有收到指令，才会有反应。
当我们确认燃气泄漏后，就需要立即切断燃气供应。
这时，电磁阀就会发挥出它的威力。
我们可以通过遥控器或者手机APP来发送关闭燃气供应的指令，这个指令会先传到控制器上，然后再传到电磁阀上。
控制器就像是我们的大脑一样，负责处理各种指令和信号。
在电磁阀接收到关闭燃气供应的指令后，它会立刻行动起来。
线圈通电产生的磁场会让铁芯产生磁力，从而控制阀门的开关。
这样一来，燃气供应就被切断了，火苗就没有了燃料，很快就会被熄灭。
而且，电磁式燃气紧急切断阀还具有自动复位功能，也就是说，在切断燃气供应后，如果发现是误操作导致的，它会自动恢复燃气供应。
这样一来，我们就不用担心因为误操作而导致的安全问题了。
电磁式燃气紧急切断阀是一种非常实用的安全设备。
它通过电磁力来控制燃气的流动，一旦发现危险情况，就会立刻切断燃气供应，保护我们的生命财产安全。
电磁阀分类及符号详解
电磁阀是工业自动化中的重要组成部分，主要起到控制流体通断的作用。
根据不同的分类标准，电磁阀有多种分类方式。
按原理分类：
1.直动式电磁阀：分为常闭型和常开型两种。
常闭型在断电时
呈关闭状态，通电时产生电磁力使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。
常开型与此相反。
2.分步直动式电磁阀：这种电磁阀在结构上比直动式多了一组
滑阀，主阀靠滑阀的上下移动来控制阀门的开关。
3.先导式电磁阀：这种电磁阀是利用小通径先导阀的控制流量
来控制大通径主阀的开关动作，从而实现电磁阀的开启和关闭。
按阀芯位置分类：
1.两位两通电磁阀：阀芯有两个位置，每个位置时介质流向不
同，但都是单向流动。
2.两位三通电磁阀：阀芯有两个位置，每个位置时介质流向不
同，但都是双向流动。
3.两位五通电磁阀：阀芯有两个位置，每个位置时介质流向不
同，但都是双向流动，且有两个出口。
此外，还有三位五通电磁阀等分类方式。
符号详解：
电磁阀的符号通常由方框、箭头、符号等组成。
方框表示阀的工作位置，有几个方框就表示有几“位”；方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；方框内符号“└”或“┳”表示该通路不通；方框外部连接的接口数有几个，就表示几“通”；阀与系统供油路或气路连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示；而阀与执行元件连接的油口/气口用a、b等表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

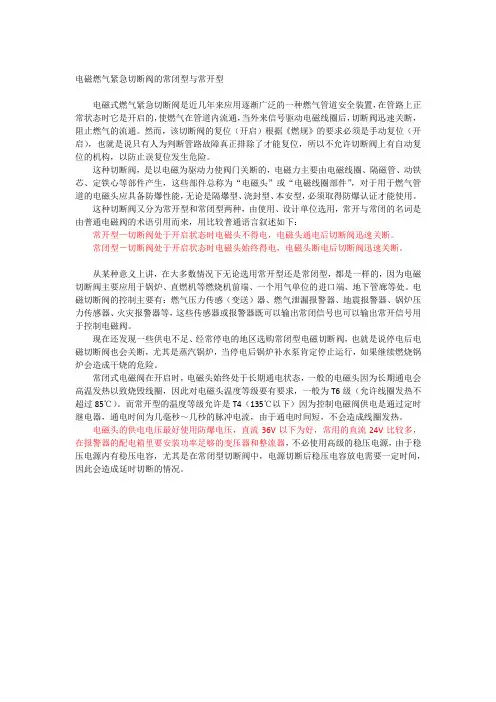

电磁燃气紧急切断阀的常闭型与常开型
电磁式燃气紧急切断阀是近几年来应用逐渐广泛的一种燃气管道安全装置，在管路上正常状态时它是开启的，使燃气在管道内流通，当外来信号驱动电磁线圈后，切断阀迅速关断，阻止燃气的流通。
然而，该切断阀的复位（开启）根据《燃规》的要求必须是手动复位（开启），也就是说只有人为判断管路故障真正排除了才能复位，所以不允许切断阀上有自动复位的机构，以防止误复位发生危险。
这种切断阀，是以电磁为驱动力使阀门关断的，电磁力主要由电磁线圈、隔磁管、动铁芯、定铁心等部件产生，这些部件总称为“电磁头”或“电磁线圈部件”，对于用于燃气管道的电磁头应具备防爆性能，无论是隔爆型、浇封型、本安型，必须取得防爆认证才能使用。
这种切断阀又分为常开型和常闭型两种，由使用、设计单位选用，常开与常闭的名词是由普通电磁阀的术语引用而来，用比较普通语言叙述如下：
常开型—切断阀处于开启状态时电磁头不得电，电磁头通电后切断阀迅速关断。
常闭型－切断阀处于开启状态时电磁头始终得电，电磁头断电后切断阀迅速关断。
从某种意义上讲，在大多数情况下无论选用常开型还是常闭型，都是一样的，因为电磁切断阀主要应用于锅炉、直燃机等燃烧机前端、一个用气单位的进口端、地下管廊等处。
电磁切断阀的控制主要有：燃气压力传感（变送）器、燃气泄漏报警器、地震报警器、锅炉压力传感器、火灾报警器等，这些传感器或报警器既可以输出常闭信号也可以输出常开信号用于控制电磁阀。
现在还发现一些供电不足、经常停电的地区选购常闭型电磁切断阀，也就是说停电后电磁切断阀也会关断，尤其是蒸汽锅炉，当停电后锅炉补水泵肯定停止运行，如果继续燃烧锅炉会造成干烧的危险。
常闭式电磁阀在开启时，电磁头始终处于长期通电状态，一般的电磁头因为长期通电会高温发热以致烧毁线圈，因此对电磁头温度等级要有要求，一般为T6级（允许线圈发热不超过85℃）。
而常开型的温度等级允许是T4（135℃以下）因为控制电磁阀供电是通过定时继电器，通电时间为几毫秒～几秒的脉冲电流，由于通电时间短，不会造成线圈发热。
电磁头的供电电压最好使用防爆电压，直流36V以下为好，常用的直流24V比较多，在报警器的配电箱里要安装功率足够的变压器和整流器，不必使用高级的稳压电源。
由于稳压电源内有稳压电容，尤其是在常闭型切断阀中，电源切断后稳压电容放电需要一定时间因此会造成延时切断的情况。
