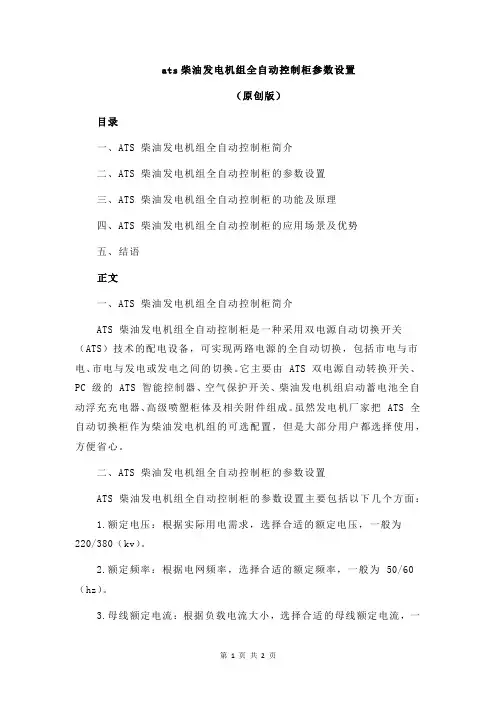

ats柴油发电机组全自动控制柜参数设置
ats柴油发电机组全自动控制柜参数设置（原创版）目录一、ATS 柴油发电机组全自动控制柜简介二、ATS 柴油发电机组全自动控制柜的参数设置三、ATS 柴油发电机组全自动控制柜的功能及原理四、ATS 柴油发电机组全自动控制柜的应用场景及优势五、结语正文一、ATS 柴油发电机组全自动控制柜简介ATS 柴油发电机组全自动控制柜是一种采用双电源自动切换开关（ATS）技术的配电设备，可实现两路电源的全自动切换，包括市电与市电、市电与发电或发电之间的切换。
它主要由 ATS 双电源自动转换开关、PC 级的 ATS 智能控制器、空气保护开关、柴油发电机组启动蓄电池全自动浮充充电器、高级喷塑柜体及相关附件组成。
虽然发电机厂家把 ATS 全自动切换柜作为柴油发电机组的可选配置，但是大部分用户都选择使用，方便省心。
二、ATS 柴油发电机组全自动控制柜的参数设置ATS 柴油发电机组全自动控制柜的参数设置主要包括以下几个方面：1.额定电压：根据实际用电需求，选择合适的额定电压，一般为220/380（kv）。
2.额定频率：根据电网频率，选择合适的额定频率，一般为 50/60（hz）。
3.母线额定电流：根据负载电流大小，选择合适的母线额定电流，一般为 5（a）。
4.控制元件：根据实际应用需求，选择合适的控制元件，如断路器、接触器、继电器等。
5.智能控制器：选择具备较强智能化程度的控制器，以实现自动切换、自动启动、自动停机等功能。
三、ATS 柴油发电机组全自动控制柜的功能及原理ATS 柴油发电机组全自动控制柜的主要功能是实现两路电源的全自动切换，保证用户的正常用电要求。
其工作原理是：当原供应系统为市电时，如果市电停电，自动切换系统立即切断市供电并自动启动柴油发电机组；当市电来电正常后，延时 30 秒停柴油发电机，自动切换到市电供电。
如果原供应系统为柴油发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。
柴油发电机组与变电所ATS系统联动调试方案
柴油发电机组与变电所ATS系统联动调试方案一、参与单位及人员（必到）1、油机厂商技术人员；2、变电所施工单位技术人员（ATS厂商尽可能到位）；3、中亿丰安装技术人员；4、弱电单位技术人；5、新光天地工务。
二、调试前的事项1、由中亿丰安装集合各厂商进行调试前的技术商讨，各家提出自身的设备运行条件要求，如不能满足的由业主统一协调解决并达到联动调试要求，力求一次性调试成功。
三、联动设备及线路一览表序号起点柜终点柜电缆规格功率/KW备注1 GEP5-1 2#变电所DP214[2(WDZB-YJY-1x150)]+PE(WDZB-YJY-1x150) 3902 GEP5-2 1#变电所EDP103[4(WDZBN-YJY-1x240)]+N[2(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 12003 GEP5-3 T3-AA2-1 4[4(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 8004 GEP4-1 1#变电所EDL114[2(WDZBN-YJY-1x150)]+PE(WDZBN-YJY-1x150) 3005 GEP4-2 1#变电所DP114[2(WDZB-YJY-1x150)]+PE(WDZB-YJY-1x150) 4506 GEP4-3 T8-AA4-1 4[4(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 8007 GEP3-1 2#变电所EDL214(1x120) 1508 GEP3-2 2#变电所EDP223[3(1x150)]+N[2(1x150)] 6209 GEP3-3 T2-AA2-1 4[4(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 800四、油机运行前的检查等相关工作1、柴油发电机组机务安装全部结束：供油系统安装结束，发电机装入所需的润滑油，消音、排气装置、冷却循环系统等均安装完毕。
柴油发电机组调试方案
柴油发电机组调试方案1. 引言柴油发电机组是一种使用柴油作为燃料的发电设备，广泛应用于建筑工地、野外施工、应急备用电源等场合。
为确保柴油发电机组的正常运行和高效发电，需要对其进行调试。
本文将详细介绍柴油发电机组调试的方案和步骤。
2. 调试前准备工作在进行柴油发电机组的调试之前，应先做好准备工作，包括但不限于以下几个方面：2.1 材料准备准备好调试所需的工具、仪器和相关配件，如扳手、电压表、电流表、接线端子等。
2.2 调试环境准备确保调试环境的安全和适宜性，包括通风良好、无明火、无易燃物等。
2.3 操作手册准备熟悉并准备好相应的操作手册，包括柴油发电机组的安装手册、使用手册和维护手册等。
3. 调试步骤柴油发电机组的调试步骤主要包括以下几个方面：3.1 机组外观检查检查机组外观是否完好，包括机箱、进气道、排气道、燃油箱等部件是否有损坏或渗漏现象。
3.2 机组内部检查打开机组的外罩，检查内部的关键部件，包括柴油机、发电机、控制器等，确保其无损坏或松动。
3.3 燃油系统调试检查燃油系统中的燃油质量和燃油管道是否畅通，需要排空管道中的空气和杂质，并确保燃油箱中的燃油充足。
3.4 电气系统调试接通电源后，检查电缆的接线是否正确，并通过电压表和电流表等仪器，检测电压和电流是否稳定。
3.5 启动发动机按照操作手册的要求，启动柴油发动机，并在启动过程中观察和记录发动机的工作状态。
3.6 负载调试连接负载设备，如灯具、电动工具等，调整负载的大小，观察柴油发电机组在不同负载下的电压和电流的稳定性。
3.7 性能检测根据操作手册的要求，对柴油发电机组的性能进行检测，包括输出功率、输出电压、频率等参数的测量和记录。
4. 调试注意事项在进行柴油发电机组调试时，需要注意以下几点：•严格按照操作手册的要求进行调试，不得随意更改设备的设置和参数。
•保持调试环境的安全性，注意防火防爆措施，并避免长时间工作造成设备过热。
•在调试过程中，及时记录调试结果和发现的问题，便于后续的维护和改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油发电机组与变电所ATS系统联动调试方案
一、参与单位及人员（必到）
1、油机厂商技术人员；
2、变电所施工单位技术人员（ATS厂商尽可能到位）；
3、中亿丰安装技术人员；
4、弱电单位技术人；
5、新光天地工务。
二、调试前的事项
1、由中亿丰安装集合各厂商进行调试前的技术商讨，各家提出自身的设备运行条件要求，如不能满足的由业主统一协调解决并达到联动调试要求，力求一次性调试成功。
三、联动设备及线路一览表
序号起点柜终点柜
电缆规格功率
/KW
备注
1
GEP5-1 2#变电所
DP21
4[2(WDZB-YJY-1x150)]+PE(WDZB-YJY-1x150)
390
2 GEP5-2 1#变电所
EDP10
3[4(WDZBN-YJY-1x240)]+N[2(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)]
1200
3 GEP5-3 T3-AA2-1 4[4(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 800
4 GEP4-1 1#变电所
EDL11
4[2(WDZBN-YJY-1x150)]+PE(WDZBN-YJY-1x150) 300
5 GEP4-2 1#变电所
DP11
4[2(WDZB-YJY-1x150)]+PE(WDZB-YJY-1x150) 450
6 GEP4-3 T8-AA4-1 4[4(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 800
7 GEP3-1 2#变电所
EDL21
4(1x120) 150
8 GEP3-2 2#变电所
EDP22
3[3(1x150)]+N[2(1x150)] 620
9 GEP3-3 T2-AA2-1 4[4(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 800
四、油机运行前的检查等相关工作
1、柴油发电机组机务安装全部结束：供油系统安装结束，发电机装入所需的润滑油，消音、排气装置、冷却循环系统等均安装完毕。
以上设备经静态检查符合启动条件。
2、电气安装结束，并经检查合格。
启动前柴油机房的照明、通风、通讯、土建设施应符合电气设备运行要求。
启动用蓄电池充电结束，投入正常的浮充状态。
按设计要求检查控制、测量、保护、信号及主回路，电缆校对应准确无误，接线端子紧固，机械部分检查良好。
3、有关的警告、标牌悬挂完毕，消防设备完善。
4、各种调试工具和设备准备齐全：
5、数字万用表、数字交流钳型表、相序表、红外点温计、常用工具及配套专用工具。
五、油机试运行
1、柴油发电机空载试验
1.1、柴油发电机启动
确认各断路器在断开位置，确认无任何故障显示，按下按钮手动启动柴油发电机，起动信号送到起动器马达起动机组，启动成功后马达自动断电，柴油机运行，观察电压、频率、转速、油压、水温等机电参数是否正常，同时观察机组有无异常情况出现,包
括烟色、声音、有无泄漏等。
1.2、使用停机按钮或紧急停机按钮停机，此时发电机应停机冷却。
2、柴油发电机联动自动投入运行
2.1、确认柴油发电机在停机状态，柴油发电机无任何故障，油压、冷却系统正常，电气无保护动作信号。
柴油机方式选择开关在“自动”位置，所有开关需处于闭合状态。
2.2、断开市电供电开关，ATS市电端失电后延时发送“市电失电”信号，启动柴油发电机。
当柴油发电机电压、频率达到额定值并稳定时，ATS转换至柴油发电机向负载供电。
2.3、恢复市电输出开关，ATS检测到市电正常时切换到市电端对负载供电，同时停止发送自启动信号，发电机组冷却延时后自动停机。
六、组织分工
调试总指挥：荣建峰
调试负责人：刘红吉
调试人员：与之相关的各单位技术人员
新光工务：。
