桥梁桩基桩头环切法施工工艺

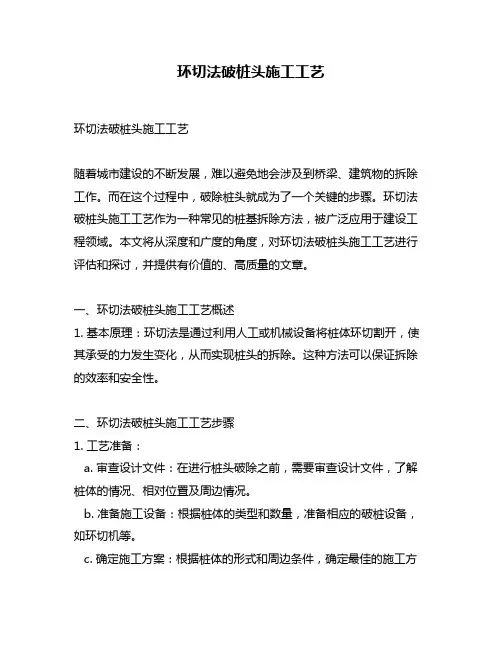

环切法破桩头施工工艺
环切法破桩头施工工艺环切法破桩头施工工艺随着城市建设的不断发展，难以避免地会涉及到桥梁、建筑物的拆除工作。
而在这个过程中，破除桩头就成为了一个关键的步骤。
环切法破桩头施工工艺作为一种常见的桩基拆除方法，被广泛应用于建设工程领域。
本文将从深度和广度的角度，对环切法破桩头施工工艺进行评估和探讨，并提供有价值的、高质量的文章。
一、环切法破桩头施工工艺概述1. 基本原理：环切法是通过利用人工或机械设备将桩体环切割开，使其承受的力发生变化，从而实现桩头的拆除。
这种方法可以保证拆除的效率和安全性。
二、环切法破桩头施工工艺步骤1. 工艺准备：a. 审查设计文件：在进行桩头破除之前，需要审查设计文件，了解桩体的情况、相对位置及周边情况。
b. 准备施工设备：根据桩体的类型和数量，准备相应的破桩设备，如环切机等。
c. 确定施工方案：根据桩体的形式和周边条件，确定最佳的施工方案，包括环切位置、角度等。
2. 桩头清理：a. 清理桩体表面：使用清洁工具清理桩体表面的污垢和杂物，以便后续的施工操作。
b. 检查桩体状态：仔细检查桩体的裂缝、损坏等情况，确保桩体能够承受环切作业的力量。
3. 环切施工：a. 定位环切位置：根据设计要求和现场情况，确定环切位置，并进行标记。
b. 确定环切规格：根据设计要求，确定环切的深度和直径，确保环切后桩头完整。
c. 开始环切作业：使用环切机或其他适当的工具，顺着标记的位置进行环切操作，直到达到设计要求的尺寸。
4. 拆除桩头：a. 使用挖掘机或其他合适的设备，将环切后的桩头拆除。
b. 清理现场：将拆除的桩头及时清理，确保施工现场整洁。
三、环切法破桩头施工工艺的优缺点1. 优点：a. 操作简单：环切法施工操作相对简单，不需要大量的专业设备和复杂技术。
b. 效率高：环切法能够较快速地破除桩头，并减少工期。
c. 安全性高：环切法施工过程中，能够较好地控制施工风险，减少人员伤害的可能性。
2. 缺点：a. 适用范围有限：环切法适用于直径较小且桩头质地较硬的桩体，对于直径较大或桩头质地较软的桩体效果不佳。
桩头环切施工工法
桩头环切施工工法桩头环切施工工法1. 引言1.1 背景在建筑工程中，桩基是一种常用的地基处理方法。
桩头环切施工工法是对桩基进行环切处理的一种技术。
本文档将详细介绍桩头环切施工工法的具体步骤和相关要点。
2. 施工前准备2.1 工程前勘察在施工前，需要进行工程前的勘察工作，包括地质调查、土层分析等，以确定桩头环切的深度和角度。
2.2 施工方案设计根据勘察结果，设计桩头环切的深度、直径、角度等参数，并制定详细的施工方案。
3. 施工过程3.1 材料准备准备桩头环切所需的材料，包括环切机、切环刀片、钢丝绳、高压水枪等。
3.2 安全措施在施工过程中，需要注意安全事项，如佩戴安全帽、戴护目镜等，并设置警示标识。
3.3 环切施工使用环切机将桩头进行环切，根据设计要求进行深度和角度的控制。
同时使用高压水枪冲洗桩头内部，清除杂物和泥浆，确保环切质量。
3.4 桩头修整完成环切后，使用修整工具对桩头进行修整，确保底面平整，便于施工后续工序。
4. 施工验收4.1 环切质量检查对环切后的桩头进行质量检查，包括环切面平整度、环切深度等方面的检查。
4.2 施工记录对施工过程进行记录，包括环切深度、环切位置等信息，以备工程验收和后续施工参考。
5. 扩展内容1、本文档所涉及附件如下：- 桩头环切施工方案设计图纸- 环切机操作手册- 环切质量检查记录表格2、本文档所涉及的法律名词及注释：- 桩基：一种常用的地基处理方法，通过将混凝土或钢筋桩钻入地下，增加地基的承载能力。
- 环切：在桩头部分进行切割处理，以达到一定的深度和角度，以适应后续施工需要。
环切法破除桩头施工工艺
环切法破除桩头施工工艺【范本1：实用型】正文：环切法破除桩头施工工艺1. 引言环切法破除桩头施工工艺是一种常用的桥梁施工技术，用于拆除旧桥墩的桩头。
本文将详细介绍环切法的施工步骤、所需设备及注意事项。
2. 施工步骤2.1 制定施工方案在开始施工前，需要制定详细的施工方案。
方案应包括以下内容：- 施工区域的布置和临时交通组织。
- 施工过程中采取的安全措施。
- 施工所需的设备和材料。
2.2 准备设备2.2.1 使用环切机环切机是环切法施工的核心设备，具有锯片和推进装置。
在施工前，需要检查环切机的工作状态，确保其正常运转。
2.2.2 准备支撑材料和作业平台为了保证施工的安全性和稳定性，需要准备支撑材料和作业平台。
支撑材料可以是专用的托架或桩墩支撑器。
2.3 施工准备2.3.1 清理施工区域在开始施工前，需要清理施工区域，确保周围没有障碍物。
2.3.2 安装环切机根据施工方案，在合适的位置安装环切机，并调整其位置和角度，以便进行准确的切割。
3. 施工过程3.1 切割桩头根据环切机的操作说明，按照预定的切割路径，逐步切割桩头。
在切割过程中，需要注意操作的准确性和安全性。
3.2 移除切割部分待桩头切割完成后，需要移除切割部分，以便继续后续的施工工作。
4. 注意事项4.1 安全第一在整个施工过程中，安全应始终放在首位。
施工人员需穿戴好安全装备，并根据相关规定进行操作。
4.2 环境保护施工过程中应注意环境保护，避免对周围环境造成污染。
4.3 质量控制切割的桩头需符合相关质量要求，如尺寸精度、切割面平整度等。
【范本2：科普型】正文：环切法破除桩头施工工艺1. 简介环切法破除桩头施工工艺是一种在桥梁施工中常用的技术，用于拆除桥梁墩的桩头。
本文将详细介绍环切法的施工步骤、原理及适用范围。
2. 工艺原理环切法是利用环切机进行切割，通过锯片旋转切入物体，逐渐切割桩头，同时通过推进装置推动切割过程。
切割完桩头后，将其移除，以便进行后续的施工作业。
环切法破桩头,桩基环切法截桩施工工艺
环切法破桩头，桩基环切法截桩施工工艺1：环切法破桩头一、工序概述环切法破桩头是指利用环切机械设备对混凝土桩头进行切割破碎的工艺。
本章节将详细介绍环切法破桩头的施工过程。
二、材料与设备1. 环切机械设备a. 环切机b. 破碎机c. 运输车辆2. 安全防护设备a. 头盔b. 护目镜c. 防护手套d. 防护服三、工艺流程1. 车辆与机械设备的安装调试a. 将环切机安装在运输车辆上b. 进行相关的机械调试和功能检测2. 环切法破桩头前的准备工作a. 布设安全警示标志b. 清除施工区域内的障碍物c. 建立施工现场的施工桩号和标志点3. 环切机械设备的操作与使用a. 将环切机准确对准桩头的中心b. 通过控制装置控制机械设备的启动和停止c. 环切机械设备轻轻下降，切割破碎桩头4. 桩头残渣的清理a. 使用破碎机将切割破碎的桩头残渣破碎b. 进行清理工作，清除桩头残渣及碎石5. 施工现场的清理与整理a. 清除施工现场内的垃圾和杂物b. 进行施工现场的卫生整理四、质量控制与安全注意事项1. 施工过程中，要确保环切机的切割深度和速度适宜2. 操作人员必须穿戴好相关的安全防护装备3. 施工过程中，要严格遵守安全操作规程，杜绝事故发生五、附件1. 工程现场平面图2. 设备操作手册3. 安全操作规程六、法律名词及注释1. 环切法：指将混凝土结构的某一部位通过切割破碎的方式进行拆除的方法。
2. 破碎机：专用于将大型物体破碎成小块的机械设备。
2：桩基环切法截桩施工工艺一、工序概述桩基环切法截桩施工工艺是指利用环切机械设备对桩基进行环切，通过切割破碎的方式进行截桩的工艺。
本章节将详细介绍桩基环切法截桩施工工艺的过程。
二、材料与设备1. 环切机械设备a. 环切机b. 切割刀具c. 运输车辆2. 安全防护设备a. 头盔b. 护目镜c. 防护手套d. 防护服三、工艺流程1. 车辆与机械设备的安装调试a. 将环切机安装在运输车辆上b. 进行相关的机械调试和功能检测2. 环切法截桩前的准备工作a. 布设安全警示标志b. 清除施工区域内的障碍物c. 建立施工现场的施工桩号和标志点3. 环切机械设备的操作与使用a. 将环切机准确对准桩基的中心b. 通过控制装置控制机械设备的启动和停止c. 环切机械设备缓慢下降，对桩基进行环切4. 截桩残渣的清理a. 使用切割刀具将环切后的桩基切割破碎b. 进行清理工作，清除桩基残渣及碎石5. 施工现场的清理与整理a. 清除施工现场内的垃圾和杂物b. 进行施工现场的卫生整理四、质量控制与安全注意事项1. 施工过程中，要确保环切机的切割深度和速度适宜2. 操作人员必须穿戴好相关的安全防护装备3. 施工过程中，要严格遵守安全操作规程，杜绝事故发生五、附件1. 工程现场平面图2. 设备操作手册3. 安全操作规程六、法律名词及注释1. 桩基：指建筑物或其他工程构筑物的基础桩2. 环切法：指将混凝土结构的某一部位通过切割破碎的方式进行拆除的方法。
桩头环切法
桩头环切法桩头环切法是一种常用的地基处理方法，适用于需要加固或改善地基状况的工程项目。
本文将介绍桩头环切法的原理、施工步骤以及应注意的事项，以帮助读者更好地了解和应用这一方法。
一、桩头环切法的原理桩头环切法是通过对桩基进行切割和处理，来改变桩基的受力特性，从而提高地基的承载能力和稳定性。
具体原理如下：1. 切割桩头：首先，对已经打入地下的桩基进行切割，一般选择在桩顶部分切割。
切割的深度和范围根据工程需要来确定，通常为桩顶部的1/3至1/2。
切割后，桩基的承载能力将大大降低。
2. 形成环空：将切割后的桩头部分清空，形成一个环形空腔。
环空的直径和深度也根据工程需要确定，一般为桩头直径的1.5倍至2倍。
3. 注浆加固：在环空中注入适当的水泥浆液，使其充满整个环空，并与周围土壤形成一体化。
注浆的压力和注浆量需根据具体情况进行调整，以确保注浆充分渗透并固化。
4. 加固桩头：待注浆固化后，桩头部分会形成一个坚固的环形加固体，起到加固和改善地基的作用。
桩头环切法的施工步骤一般包括以下几个阶段：1. 桩基准备：对要进行桩头环切处理的桩基进行清理和测量，确保桩基表面光洁且符合要求。
2. 切割桩头：使用专用的切割设备对桩头进行切割，控制切割深度和范围，确保切割面平整。
3. 清空环空：使用挖掘机等工具将切割后的桩头部分清空，形成一个环形空腔，同时注意避免对桩身造成损伤。
4. 注浆加固：在环空中注入适量的水泥浆液，注浆过程中要保持注浆压力稳定，并根据需要进行多次注浆，确保注浆充分渗透。
5. 固化养护：待注浆完成后，对注浆体进行充分的固化养护，一般需要保持一定的湿度和温度，以促进水泥的硬化和强度的提高。
6. 检测验收：在施工完成后，通过对桩基进行质量检测和验收，确保桩头环切处理的效果符合设计要求。
三、桩头环切法的注意事项在进行桩头环切法处理时，需要注意以下几点：1. 施工前要充分了解地质情况和桩基的设计要求，确保选择合适的处理方法和参数。
桥梁桩基桩头环切法施工工艺
桥梁桩基桩头环切法施工工艺一、环切法破桩头施工方法基本程序循环二、具体操作过程1、开挖基坑做好基坑排水、基坑防护，对需要凿除桩头的桩基进行基坑放坡开挖，挖基过程中注意防止挖机勾到桩头。
开挖至距承台底标高5~30cm,采用人工开挖清理及找平夯实。
基坑开挖至系梁底设计标高后，基坑弃土清运完毕，基坑周围开挖排水沟并在基坑一角开挖集水坑，做好基坑排水、基坑防护才可进行桩头凿除施工。
2、测量放线首先应进行桩头的高程测量，找出设计桩顶位置，然后在设计桩顶标高以上10cm处用墨斗标出环向切割线（预留10cm是为风镐钻进时预留可能损伤空间，保护有效桩体），并对桩头凿除工人进行桩头顶标高交底。
3、环向切割破桩施工前为保护桩头的整体性，先进行环向切割，此为控制凿桩质量的关键步骤。
在环向切割线上部10cm处再用墨斗标线切割，然后小心地凿出一条10cm左右宽的环形槽，深度以找出主筋为标准（条件允许可以用钢筋保护层测定仪测定保护层厚度），在设计桩顶处形成一条保护隔离带，避免以往大面积破桩凿除时破坏桩头的可能。
4、剥离桩头钢筋剥桩头是桩头凿除施工的主要步骤，在隔离槽以上采用风镐自上至下、由外向内，凿出V型槽剥离混凝土，露出桩顶钢筋，使钢筋与混凝土彻底脱离。
凿除深度为钢筋的保护层厚度，凿除时不得损伤钢筋和声测管。
对于深护筒导致的大直径桩身，往往钢筋保护层很厚，为加快进度，可采用小型凿岩风枪打眼并用短钢钎直接劈裂桩头以上混凝土。
5、桩头切断用小型凿岩机在切缝以上1~2cm，,沿四周水平或稍向上钻孔，打孔深度易为桩径的1/5，钢钎孔宜沿桩周对称布置10~15个。
然后采用大锤打入钢钎，来回反复敲击钢钎顶断桩头（适当辅助加钻）。
注意钢钎严禁向下倾斜，以免造成提桩头时桩芯标高低于设计标高。
加钻顶断桩头6、吊离桩头用起重设备将已断裂脱离的桩头吊开时，在桩顶2m范围内，起重设备应垂直起降，不能左右晃动避免桩头倾到将桩基主筋压成死弯。
7、桩头修整人工凿除关键施工区域中钢筋内侧的其余混凝土，达到设计要求的桩头标高，清除桩头浮渣，并水洗干净。
环切法破桩头施工工艺
环切法破桩头施工工艺一、前期准备环切法破桩头施工前需要进行充分的准备工作，包括材料准备、设备检查和场地清理等。
1.材料准备（1）环切机：根据实际情况选择适合的环切机型号和数量；（2）钢筋切割机：用于对砼桩进行预处理；（3）打桩机：用于将砼桩打入地下；（4）钻孔机：用于在桩顶开孔；（5）电焊机：用于焊接环切机支架。
2.设备检查检查各种施工设备是否齐全，是否符合安全要求，同时对设备进行保养和维护，确保施工过程中不会出现故障。
3.场地清理清理施工现场，确保场地平整、无障碍物，并设置安全警示标志。
二、施工步骤1.测量定位根据设计图纸确定破桩位置和深度，并在砼桩上标记出相应的位置。
然后使用打桩机将砼桩打入地下。
2.预处理对于直径较大的砼桩，需要采取预处理措施。
使用钢筋切割机在砼桩顶部切割出一个圆形的孔洞，以便后续施工。
3.开孔在砼桩顶部的孔洞中使用钻孔机，开出一个直径与环切机相适应的孔洞。
并且保证孔洞的深度和直径符合设计要求。
4.安装环切机支架将环切机支架焊接在砼桩上，并调整好其位置和高度。
确保支架平稳、牢固，并且与砼桩表面垂直。
5.安装环切机将环切机放置在支架上，并进行调整。
根据实际情况选择合适的锯片和锯齿数量，并根据需要进行更换。
6.开始施工开启环切机电源，按照预定方向开始旋转锯片。
同时，使用液压系统控制锯片下降，将砼桩头部分离出来。
当锯片到达预定深度时，停止旋转并抬升锯片。
7.清理碎料使用清理设备将碎料从孔洞中清除干净，并检查是否有残留物。
8.检查质量检查破桩头的质量是否符合设计要求，如有问题需要及时处理。
9.结束施工将环切机和支架拆卸下来，清理现场并进行安全检查。
三、安全注意事项1.施工前必须对设备进行检查和维护，确保设备正常运转。
2.施工过程中必须戴好安全帽、手套等防护用品，并遵守操作规程。
3.在使用环切机时，必须确保锯片的稳定性和锋利度。
4.在开孔和破桩头时，要注意周围人员的安全，并设置警示标志。
桩头环切工艺及标准
精心整理6.1桩头环切施工工艺为保证桩基伸入承台10cm满足设计要求，保证标高一致、桩头完整、平整等技术要求，我分部对桩头凿除采用了环切凿除施工工艺。
流程钻孔灌注桩桩头环切凿除施工工艺见图环切凿除工艺流程图1）施工放样同一个承台所有桩基施工完毕后，由架子队技术人员对承台四角进行放样，现场打上木桩，并做好护桩，以确定承台具体位置。
2）测量抄平对承台范围内原地面进行测量抄平，根据原地面标高和设计承台底标高，计算出承台基坑的开挖深度，进行技术交底。
3）撒白灰线根据承台基坑的开挖深度及现场地质情况，计算出开挖坡度及开挖尺寸，然后用白灰撒出基坑的上口开挖线。
我分部承台基坑开挖深度一般均在4m以内，开挖坡度根据下表确定。
基坑放坡坡度（深度5m内）坑壁土类坑顶无荷载坑顶有静载坑顶有动载砂类土1：1 1：1.25 1：1.5砾类土1：0.75 1：1 1：1.25粉质土、粉质砂1：0.67 1：0.75 1：1粘质土1：0.33 1：0.5 1：0.75 4）基坑开挖基坑开挖采用挖机开挖，人工配合。
用挖机按撒出的白灰线及既定的开挖坡度进行开挖。
挖机挖至距距承台底标高30cm 时，采用人工开挖清理并找平。
5）基坑防护基坑防护参见～5：承台开挖防护及标识。
6）标识位置基坑防护完毕后，技术人员抄平定出桩头标高位置，并用红油漆沿桩基周围标识出切割线，见2。
7）切割由操作手用切割机沿标识出的切割线上侧切出2～4cm 深切痕。
切割时，不得损伤桩基钢筋及声测管，见3～4。
3及4：桩头环向切割 8）凿除桩头使用空压机凿除凿痕以上部分桩头。
桩头凿除时，要由外向内，把逐根声测管及钢筋剥离，但不得损坏钢筋和声测管。
全部剥离完毕后，将桩头从切痕处凿断，用吊车垂直将桩头吊起运走，见5。
5：凿除切痕以上桩头9）修整桩头采用人工凿平桩头及把桩头四周的浮渣进行清理，直至露出新鲜的砼，且确保桩头伸入承台10cm ，见6～7。
6：人工修整桩头6：桩头凿除后效果 10）基底整平把基坑底部的各种杂物及浮土进行人工清理运走，把基底整平夯实。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁桩基桩头环切法施工工艺一、环切法破桩头施工方法基本程序
循环
二、具体操作过程
1、开挖基坑做好基坑排水、基坑防护，
对需要凿除桩头的桩基进行基坑放坡开挖，挖基过程中注意防止挖机勾到桩头。
开挖至距承台底标高5~30cm,采用人工开挖清理及找平夯实。
基坑开挖至系梁底设计标高后，基坑弃土清运完毕，基坑周围开挖排水沟并在基坑一角开挖集水坑，做好基坑排水、基坑防护才可进行桩头凿除施工。
2、测量放线
首先应进行桩头的高程测量，找出设计桩顶位置，然后在设计桩顶标高以上10cm处用墨斗标出环向切割线（预留10cm是为风镐钻进时预留可能损伤空间，保护有效桩体），并对桩头凿除工人进行桩头顶标高交底。
3、环向切割
破桩施工前为保护桩头的整体性，先进行环向切割，此为控制凿桩质量的关键步骤。
在环向切割线上部10cm处再用墨斗标线切割，然后小心地凿出一条10cm左右宽的环形槽，深度以找出主筋为标准（条件允许可以用钢筋保护层测定仪测定保护层厚度），在设计桩顶处形成一条保护隔离带，避免以往大面积破桩凿除时破坏桩头的可能。
4、剥离桩头钢筋
剥桩头是桩头凿除施工的主要步骤，在隔离槽以上采用风镐自上至下、由外向内，凿出V型槽剥离混凝土，露出桩顶钢筋，使钢筋与混凝土彻底脱离。
凿除深度为钢筋的保护层厚度，凿除时不得损伤钢筋和声测管。
对于深护筒导致的大直径桩身，往往钢筋保护层很厚，为加快进度，可采用小型凿岩风枪打眼并用短钢钎直接劈裂桩头以上混凝土。
5、桩头切断
用小型凿岩机在切缝以上1~2cm，,沿四周水平或稍向上钻孔，打孔深度易为桩径的1/5，钢钎孔宜沿桩周对称布置10~15个。
然后采用大锤打入钢钎，来回反复敲击钢钎顶断桩头（适当辅助加钻）。
注意钢钎严禁向下倾斜，以免造成提桩头时桩芯标高低于设计标高。
加钻顶断桩头
6、吊离桩头
用起重设备将已断裂脱离的桩头吊开时，在桩顶2m范围内，起重设备应垂直起降，不能左右晃动避免桩头倾到将桩基主筋压成死弯。
7、桩头修整
人工凿除关键施工区域中钢筋内侧的其余混凝土，达到设计要求的桩头标高，清除桩头浮渣，并水洗干净。
必须确保桩顶面平整、密实、并与桩轴线基本垂直，并使桩顶混凝土新鲜石子外露。
桩头调离后及时将桩头钢筋按照设计及规范要求调整到相应位置。
弯曲钢筋采用钢筋扳手人工进行调直，禁止使用氧焊高温加热后弯折。
三、质量要求
1、钢筋外侧混凝土保护层不得有剥落崩边或开裂现象。
2、桩顶混凝土平整密实，不得有斜面、混凝土开裂或松散现象。
3、浇筑墩柱或承台等混凝土前，必须保证桩顶混凝土完好、干净、无积水。
4、桩基钢筋弯曲不得大于45度，严禁将桩头主筋扳成死弯造成损伤及无法校正。
桩头主筋弯折过度
四、质量控制要点
1、如何避免切伤主筋
为避免对桩周进行环向切割时伤及甚至切断主筋，需分两次（保护层厚时多次）进行切割施工，首次切割时深度应控制在3cm以内（比钢筋保护层垫块少2cm），待开槽明确主筋位置后进行最后一次切割，确保钢筋不受损
2、如何确保桩顶不凹陷
首先应抬高桩头的切断位置，以10cm为宜，其次应均匀的布置切点，最后采用吊车，垂直起吊，可以确保桩顶完整性。
3、如何确保桩头外观质量
保证破桩后桩头的外观质量措施有以下几条，一是要保证测量的准确性及标线的精度；二是要合理的配备相应的凿桩机具设备；三是选用熟练的专业工人进最后的桩头修整。
五、安全防护措施
1、在基坑坡脚作业时必须是设有专人检验基坑土方是否有松动现象，避免现场施工扰动造成土方坍塌，发生安全事故。
2、施工机具接线必须电工作业，严禁私自连接。
所有带电机械需接地并有防雨措施，电动设备安装触（漏）电保护器。
3、作业人员严格按照空压机、手持混凝土切割机、凿岩打孔机等机械说明规定操作，注意工作后的检查保养
5、桩头凿除人员佩戴好防尘口罩和安全帽等防护用品。
