电视监控子系统施工工艺流程图
视频监控系统施工工艺流程图
视频监控系统施工工艺流程图
施工图纸文件是否符合要求
深化/变更设计
上报审批
设计交底
对照图纸勘查摄像机点位和管理中
心施工现场
制订具体的施工计划
检查线缆是否符合设计要求
调换线缆
线缆敷设和标识
检查线缆敷设是否符合规范
返工（重新敷设）
填写管线施工记录
隐蔽工程验收
按规范绘制布线竣工图
进入设备安装阶段
否
是
否
是
是
否
摄像机支架安装
云台解码器安装
摄像机镜头安装初调
机房机柜/设备安装
系统参数设置/系统调试
防雷设施安装
接地等电位接线
检查安装是否符合规范要求
调整/重装
否
是
CCTV 管理软件安装调试
测试自检符合
规范
测试调整
否
是
CCTV 系统联动测试
CCTV 系统安装调试（同上）
CCTV 系统远程监控调测
CCTV 系统总测试/试运行
绘制竣工图纸/编写竣工资料。
综合布线系统施工工艺
综合布线系统施工工艺系统安装①安装流程图:布线系统安装流程内容详见图:②线缆敷设在该阶段工程实施，专业公司需按照专业施工规范要求，但不仅限以下内容进行：★垂直线槽中，每隔1m-2m在线槽上捆扎一下。
★每一根线缆两端统一编号，编号标签统一打印。
★线缆在终端出口处拉出不小于30cm的接线余量，盘好放在预埋盒内。
防止其它工序施工时损坏线缆。
★布线时遇到阻力较大时不用力过猛，防止线缆芯线拉断。
★布线缆时从配线柜至终端出口，线缆中间任何地方不得剪断和接续。
③信息插座安装按以下安装要求但不仅限于如下内容进行施工：★安装在墙体上，需结合装修要求，确定安装位置，如地面采用活动地板时，应加上活动地内净高尺寸。
★信息插座底座的固定方法采用扩张螺钉方式。
★固定螺丝需拧紧，不产生松动现象。
★按照设备厂商的安装指导书进行设备的接线、安装。
④设备安装控制点系统设备安装控制点内容详见表：按其控制点要求内容但不仅限于其内容组织。
设备安装控制点⑤缆线的端接专业公司需按以下要求但不仅限于如下内容进行施工：★缆线在终端前必须检查标签颜色和数字含义，并按顺序终端。
★缆线中间不得产生接头现象。
★缆线终端应符合设计和厂家安装手册要求。
★剥除护套均不得刮伤绝缘层，应使用专用工具剥除。
⑥系统接地在安装的机架、配线设备及金属钢管、桥架与接地体间保持良好的连接，压接牢固。
系统测试关键控制点专业公司需按以下要求但不仅限于如下内容进行组织。
①光纤测试★测试前对光纤连接器查头、插头进行洁净处理，测试仪设置衰减量阈值。
★测试仪在850nm和1300nm波长下进行A—B方向衰减测试。
★换向重复操作，进行B-A方向衰减测试。
②电缆测试对于布线电缆,逐条进行连通性和指标测试, 专业公司需采用国家认证产品厂家认可的测试仪进行线路性能测试。
从而确认水平电缆、分配线架、设备连接电缆、信息模块和终端连线等部分的信息传输性能和指标，保证整个布线系统有良好的性能，为今后的高速信息传输打下基础,在此阶段过程中作好有关资料。
智能化工艺描述

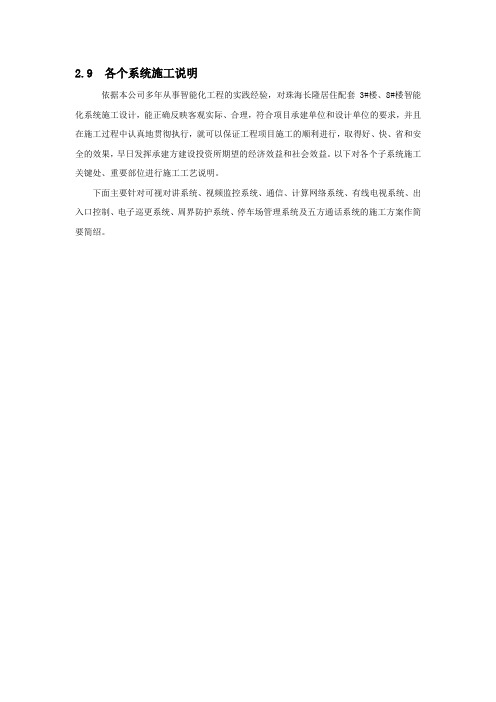

2.9 各个系统施工说明依据本公司多年从事智能化工程的实践经验，对珠海长隆居住配套3#楼、8#楼智能化系统施工设计，能正确反映客观实际、合理，符合项目承建单位和设计单位的要求，并且在施工过程中认真地贯彻执行，就可以保证工程项目施工的顺利进行，取得好、快、省和安全的效果，早日发挥承建方建设投资所期望的经济效益和社会效益。
以下对各个子系统施工关键处、重要部位进行施工工艺说明。
下面主要针对可视对讲系统、视频监控系统、通信、计算网络系统、有线电视系统、出入口控制、电子巡更系统、周界防护系统、停车场管理系统及五方通话系统的施工方案作简要简绍。
2.9.1 项目实施、施工工艺流程1、施工工艺流程2、项目实施流程项目实施流程图图4-12.9.2弱电综合管槽施工2.9.2.1施工内容描述弱电综合管槽施工是智能建筑上重要的必不可少的专业项目子系统。
下面从施工的角度出发，结合本项目实际情况，统筹安排、交叉作业、协调施工，严格按施工规范及设计要求去做，同时也要求监理工程师必须重视在管槽方面的质量控制。
以提高整个综合管路系统的抗干扰性、防火性避免电气短路、超负荷、防雷击及静电引起以及数据的保密性,以及数据的传输速率等等要求，根据本公司多年从事智能化管道施工及监理工作要求的经验，管路建设主要是管线槽预埋、电线电缆的截面校验、 施工要求以及接地极降阻措施等几个方面。
以下就把几个关键部位来说明：2.9.2.2在墙壁内暗管管路与接线盒的安装为了不能忽视预埋管线或管槽的施工工艺质量，这要结合施工图出线口的位置，管线或管槽的走向，同时要在室内普通装修之前后与普通装修队伍协调进行线管预埋工作；管子外装修保护层要有15mm ；线管或管槽的长度超过6米时线管在交叉、转弯或分支处应设置分线盒。
同时管线用水平管夹与垂直管夹稳固定好，连接器、分线盒、线管或线槽接口处应用密封条粘贴好，防止砂浆渗入腐蚀线槽内壁。
在连接线槽过程中，出线口、分线盒应加防水保护盖，施工中，工人应用钢锉对金属线槽的毛刺锉平，否则会划伤双绞线的外皮，使系统的抗干扰性、数据保密性、数据传输速度降低，甚至导致系统不能顺利开通。
视频监控系统试运行记录
视频监控系统试运行记录试运行记录：XXX改扩建工程监控系统和防盗报警系统工程名称：XXX改扩建工程（智能工程）子分部（系统）/分项（子系统）工程名称：监控系统和防盗报警系统系统所在部位、区、段：XXX试运行日期：2016年2月至2016年3月施工单位：XXX试运行负责人：项目负责人施工执行标准名称及编号：GB-2003记录时间：年月日时分监控系统试运行情况及备注：系统运行正常，共进行了23天的试运行。
施工班组长为XXX，值班人为XXX。
无明显问题或异常情况。
防盗报警系统试运行情况及备注：系统运行正常，共进行了23天的试运行。
施工班组长为XXX，值班人为XXX。
无明显问题或异常情况。
安装单位检查评论结果：专业长工（施工员）XXX进行了检测调试。
项目专业质量检查员进行了检查，并于年月日发表了评论。
建设单位项目专业技术负责人于年月日进行了验收，并做出了结论。
试运行记录工程名称：XXX改扩建工程（智能工程）所属子分部/分项（子系统）工程名称：监控系统所在部位、区、段：XXX试运行日期：2016年2月至2016年3月施工单位：XXX试运行负责人：项目负责人施工执行标准名称及编号：GB-2003检测调试人员：专业长工（施工员）XXX 项目专业质量检查员：年月日建设单位项目专业技术负责人：年月日巡更系统试运行情况及备注：系统运行正常。
从2016年2月17日至2016年3月20日，系统一直正常运行，未出现任何问题。
施工班组长签名：XXX值班人（记录）签名：XXX施工单位XXX改扩建工程的背景广播系统已于2016年2月至3月期间进行试运行。
试运行期间，XXX负责试运行，项目负责人和试运行负责人分别为XXX和XXX。
试运行结果显示，系统运行正常，没有出现任何问题。
为确保工程质量，安装单位进行了检查和评论，并由专业长工（施工员）XXX和检测调试人员进行了项目专业质量检查。
同时，建设单位项目专业技术负责人也进行了验收结论。
监控系统主要分项工程施工方法

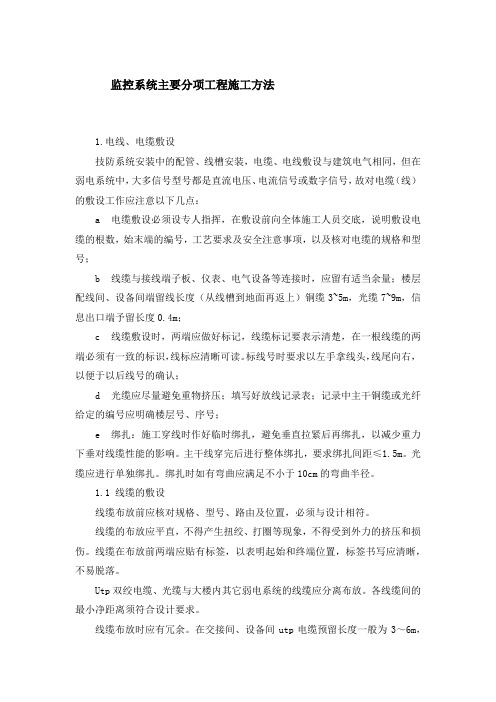

监控系统主要分项工程施工方法1.电线、电缆敷设技防系统安装中的配管、线槽安装，电缆、电线敷设与建筑电气相同，但在弱电系统中，大多信号型号都是直流电压、电流信号或数字信号，故对电缆（线）的敷设工作应注意以下几点：a 电缆敷设必须设专人指挥，在敷设前向全体施工人员交底，说明敷设电缆的根数，始末端的编号，工艺要求及安全注意事项，以及核对电缆的规格和型号；b 线缆与接线端子板、仪表、电气设备等连接时，应留有适当余量；楼层配线间、设备间端留线长度（从线槽到地面再返上）铜缆3~5m，光缆7~9m，信息出口端予留长度0.4m；c 线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。
标线号时要求以左手拿线头，线尾向右，以便于以后线号的确认；d 光缆应尽量避免重物挤压；填写好放线记录表；记录中主干铜缆或光纤给定的编号应明确楼层号、序号；e 绑扎：施工穿线时作好临时绑扎，避免垂直拉紧后再绑扎，以减少重力下垂对线缆性能的影响。
主干线穿完后进行整体绑扎，要求绑扎间距≤1.5m。
光缆应进行单独绑扎。
绑扎时如有弯曲应满足不小于10cm的弯曲半径。
1.1 线缆的敷设线缆布放前应核对规格、型号、路由及位置，必须与设计相符。
线缆的布放应平直，不得产生扭绞、打圈等现象，不得受到外力的挤压和损伤。
线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，不易脱落。
Utp双绞电缆、光缆与大楼内其它弱电系统的线缆应分离布放。
各线缆间的最小净距离须符合设计要求。
线缆布放时应有冗余。
在交接间、设备间utp电缆预留长度一般为3～6m，工作区为0.3～0.6M，光缆在设备端预留长度为3～6M。
有特殊要求的应按设计要求预留长度。
线缆的弯曲半径应遵照下列规定：a UTP4对双绞电缆的弯曲半径应至少为电缆外径的4倍。
b 主干大对数双绞电缆的弯曲半径应至少为电缆外径的10倍。
c 光缆的弯曲半径应至少为光缆外径的15倍(配管时应考虑)。
1.视频监控系统规范与标准
GB 50348-2004
3.13 监控中心设计 3.13.5 监控中心内应有良好的照明。 3.13.6 室内的电缆、控制线的敷设宜设置地槽；当不设置 地槽时，也可敷设在电缆架槽、电缆走廊、墙上槽板内，或 采用活动地板。
3.13.7 根据机架、机柜、控制台等设备的相应位置，应设 置电缆槽和进线孔，槽的高度和宽度应满足敷设电缆的容量 和电缆弯曲半径的要求。
GB 50348-2004
3.13 监控中心设计 3.13.2 监控中心的面积应与安防系统的规模相适应，不宜 小于20㎡，应有保证值班人员正常工作的相应辅助设施。
3.13.3 监控中心室内地面应防静电、光滑、平整、不起尘 。门的宽度不应小于0.9m，高度不应小于2.1m。 3.13.4 监控中心内的温度宜为16～30°C，相对湿度宜为 30%～75%。
GB 50348-2004
3.11.6 光缆敷设应符合下列规定： 1 敷设光缆前,应对光纤进行检查。光纤应无断点，其衰 耗值应符合设计要求。核对光缆长度，并应根据施工图的 敷设长度来选配光缆。配盘时应使接头避开河沟、交通要 道和其它障碍物。架空光缆的接头应设在杆旁1m以内。 2 敷设光缆时,其最小弯曲半径应大于光缆外经的20倍。 光缆的牵引端头应作好技术处理，可采用自动控制牵引力 的牵引机进行牵引。牵引力应加在加强芯上，其牵引力不 应超过150kg；牵引速度宜为10m/min；一次牵引的直线 长度不宜超过1km，光纤接头的预留长度不应小于8m。
GB 50348-2004
6.3.5 工程设备的安装应符合下列要求： 3 摄像机安装。 1) 在满足监视目标视场范围要求的条件下，其安装高度 ：室内离地不宜低于2.5m；室外离地不宜低于3.5m。 2) 摄像机及其配套装置，如镜头、防护罩、支架、雨刷 等，安装应牢固，运转应灵活，应注意防破坏，并与周边 环境相协调。
监控系统施工工艺和施工工序
监控系统施工工艺和施工工序监控系统施工工序及施工工艺为了合理安排进度在现场设备安装阶段，我们采取将同类设备合期进行安装，这样以便于整体进度上的总协调。
本工程总体施工流程如下：工厂监造预埋管线安装设备缆线敷设单机调试系统联调开通试运行系统验收施工准备人员到位材料采购熟悉施工核实管线总体施工流程图1 施工现场平面布置（1）合理规划施工现场用地根据本工程施工线路长、施工点分散的特点，我们将从满足系统功能的角度，合理提出施工现场平面位置报业主和监理审批。
（2）根据施工进展的具体需要，按阶段调整施工现场的平面布置施工阶段现场合理摆放未安装的设备和材料，避免影响社会车辆的正常行驶。
（3）加强对施工现场使用的检查根据工程的进展，随时检查现场是否满足施工需要，从而为调整施工现场布置提供信息，也使施工现场保持相对稳定。
2主要工程的施工方法和技术措施2.1 监控系统施工方法和技术措施（1）电力电缆敷设（管道敷设）●首先要严格按照电力电缆敷设的规范进行操作；●电缆敷设前要检查管内是否清洁或是否存在阻塞物；●电缆敷设前要视各路由的实际情况寻找最佳分穿点，这样施工省事省力和避免过度磨损电缆；●遇到相邻路肩手孔内管道高程不同或手孔管道与过路车行道上钢管高程不同，电缆应在此处做倒盘或倒手敷设，否则电缆将变形甚至被破坏；●电缆敷设时，在电缆终端头与接头附近可留有备用长度，接头处预留1.5米，终端处预留5米余量；●局前人井、手孔内、过桥钢管两侧手孔内，沿井壁最大限度自然弯曲，并注意弯曲半径不应小于10倍电缆外径；●要尽量控制电力缆的接续点(接头)数量，越少越好，以保证其可靠性，而且接续点要选在大人井内，这样便于做接头包封和悬挂固定，并能减少雨水浸泡的可能；●电缆放至变电站室内或人井内后，应立即在端头做好标记(挂牌)。
因为井内各用电单位电缆云集，同规格较多，并且接至配电站时间不同，互相交叉，极有可能接错，加电测试非常危险；●电力缆与设备联结前，要再次测试确认，并摇测该段缆的绝缘，以防沿线路侧防护栏桩损坏电缆；●施工队人员要有专人指挥，具有良好的通信手段，步调一致，严防用力不均。
弱电系统施工方案
弱电系统施工方案1、系统概要：本工程包括通讯及数字程控电话交换系统；综合布线系统；保安系统（入侵报警系统、闭路电视监控系统、保安巡更系统）；停车场管理系统；共享天线电视与有线电视系统；楼宇设备监控系统；背景音乐及广播系统；双向无线电对讲系统。
2、施工工艺要求2.1线槽安装2.1.1 垂直敷设的线槽必须按底架安装，水平部分用支架固定。
固定支点之间的距离要根据线槽具体的负载量在1.5至2米之间。
在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。
线槽固定支点间距离偏差小于50毫米。
底板离终点50MM处均应固定。
2.1.2不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。
2.1.3线槽与各种模块底座连接时，底座应压住槽板头。
2.1.4线槽螺杆高出螺母的长度少于5毫米。
2.1.5线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。
2.1.6线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。
2.1.7槽板应紧贴建筑墙面，排列整齐。
2.1.8导线不得在线槽内进行接头，接线在接线盒内进行。
2.1.9穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。
2.1.10管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。
2.2电缆桥架的安装2.2.1电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。
2.2.2电缆桥架安装必须横平竖直。
2.2.3电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。
要求均匀、整齐美观及牢固可靠。
2.2.4桥架角弯必须有充分的弧度，防止将电缆拆散。
2.2.5电缆桥架必须至少将两端加接地保护，本工程要求每隔20M接地一次，由于图纸上无明确如何接地，建议在桥架内加设一条BV16平方毫米的双色地线。
2.3线管的敷设2.3.1视不同场合不同用途，选用镀锌管线管作线缆护套，室外裸露及天面部分，均采用自来水管作线管。
水库监控工程施工流程表
水库监控工程施工流程表一、前期工程准备1. 施工准备在进行水库监控工程施工之前，需要对工程现场进行勘察，确定监控设备安装位置，编制施工图纸和施工方案。
同时，需要准备好施工人员和施工机械设备，确保施工顺利进行。
2. 材料准备在施工前，需要对监控设备进行采购，并对各种设备和材料进行验收，确保质量合格。
同时，需要对所需电缆、配电箱等电气设备进行准备，确保施工期间的材料供应。
3. 安全风险评估在进行水库监控工程施工之前，需要对施工现场进行安全风险评估，确定施工过程中的安全风险点，并采取相应的安全措施，确保施工过程中的安全。
4. 环保准备在施工过程中，需要对环境保护进行重视，采取相应的环保措施，避免对周边环境造成污染。
同时，需要对施工过程中产生的垃圾和废弃物进行妥善处理，确保环境卫生。
二、监控设备安装1. 安装空调设备首先需要对监控室内的空调设备进行安装，确保监控室内的温度和湿度适宜，保障设备正常运行。
同时，需要对空调设备进行调试，确认运行正常。
2. 安装监控设备在监控室内，需要对监控设备进行安装，包括监控摄像头、计算机设备、显示屏等监控设备。
对于摄像头的安装需要确认视角的合理性和稳定性，确保能够全方位监控水库的情况。
3. 安装电气设备对于监控设备的供电需求，需要进行相应的电气设备安装，包括配电箱、线槽、电缆等电气设备的安装工作。
同时，需要对电缆进行布线，并进行接地测试，确保电气设备的安全可靠。
4. 安装通信设备对于监控设备的通信需求，需要进行相应的通信设备安装，包括网络设备、无线设备等通信设备的安装工作。
同时，需要进行通信设备的调试，确保正常通信。
5. 安装防雷设备为了保障监控设备的安全运行，需要在监控室内进行防雷设备的安装，确保设备在雷电天气下不受损坏。
同时，需要对防雷设备进行接地测试，确保其有效性。
6. 安装监测设备除了监控设备外，水库还需要安装相应的监测设备，包括水位监测仪、流量监测仪等。
需要对监测设备的安装位置进行精确确定，并进行相应的调试和校准。
监控系统施工方案(最详细)
监控系统施工方案(最详细)最新资料，word文档，可以自由编辑！！【本页是封面，下载后可以删除精品文档下载!】施工规范11.1.编制说明11.1.1.适用范围本施工组织设计适用于*****。
11.1.2.编制依据系统招标文件工程设计图纸国家现行施工规范、操作规程、验收标准XXXX区有关规定和指导性文件XXXX区地区气象和地区条件本公司丰富的设计、施工经验11.2.指导思想和实施目标11.2.1.指导思想本工程施工组织设计的指导思想是：➢以质量为中心，采用质量管理和质量保证等系列标准；➢编制项目质量计划，选派高素质的项目经理、总工程师和工程技术管理人员；➢按国际惯例实施项目法施工，认真做好项目计划、项目实施、质量控制和项目监测；积极推广应用新技术、新工艺、新材料和新设备，精心组织，科学管理，优质高速地完成本工程施工任务。
11.2.2.实施目标发挥先进技术和机械设备的优势，科学地组织施工，采用娴熟的工艺推广应用科技成果；以有力的技术手段，促进施工顺利进行，严格履行合约，确保以下实施目标：质量目标：严格按照施工验收规范和设计要求组织施工，质量一次验收合格。
工期目标：服从工程的总体工期，确保按合同工期按时交工。
安全目标：完善安全措施，提高安全意识，坚决杜绝死亡、重伤事故的发生，轻伤事故发生率小于1‰。
文明施工目标：划分职责，严格按总平面管理及进出场安全保卫制度工作，按CI标准化管理工地，确保文明施工目标的实现。
服务目标：守合同，密切配合，认真协调与各相关方的关系，接受甲方和监理单位对工程质量、进度、计划的协调和监督，做好交接和售后服务工作。
11.3.施工组织和施工部署11.3.1.施工组织11.3.1.1.工程项目部的建立为了顺利圆满地完成本工程的施工任务。
合同签订后，我公司将委派有经验的项目经理组成工程项目部。
配备精干有力的技术和管理人员组成项目管理团队，具体操作整个项目的合同管理。
并将项目部人员组成及联系方式报业主、监理、设计单位。
