全自动洗衣机离合器原理及维修
全自动洗衣机离合器原理及维修
全自动洗衣机是现代家庭中常见的电器设备，它的核心部件之一就是离合器。
离合器的作用是在洗衣机工作时控制转动和停止，保证洗衣机正常运转。
本文将介绍全自动洗衣机离合器的原理及维修方法。
首先，我们来了解一下全自动洗衣机离合器的工作原理。
全自动洗衣机在工作时，通过电机的驱动使内桶转动，而离合器则起到了连接和断开电机与内桶的作用。
当洗衣机需要转动内桶进行洗涤时，离合器会将电机与内桶连接起来，使内桶转动；而当洗衣机需要停止转动时，离合器则会断开电机与内桶的连接，从而实现停止转动的目的。
其次，全自动洗衣机离合器的维修方法。
在日常使用中，离合器可能会出现故障，导致洗衣机无法正常工作。
这时，我们可以通过以下方法进行维修：
1. 检查离合器的连接部分是否松动，如果有松动应及时拧紧螺丝；
2. 检查离合器的摩擦片是否磨损严重，如有磨损应及时更换新的摩擦片；
3. 检查离合器的弹簧是否变形或断裂，如有问题应更换新的弹簧；
4. 检查离合器的传动轴是否受损，如有问题应更换新的传动轴。
在进行离合器维修时，需要注意安全，首先要断开电源，避免触电危险。
在拆
卸离合器时，要注意记录每个部件的位置和连接方式，以便在安装时能够正确组装。
综上所述，全自动洗衣机离合器是洗衣机正常工作的重要部件，了解其工作原
理并掌握维修方法对延长洗衣机的使用寿命非常重要。
希望本文能够帮助大家更好地了解全自动洗衣机离合器的原理及维修方法，让我们的洗衣机能够长时间稳定地工作。
洗衣机的工作原理及故障维修
2.型号与规格
国产洗衣机的型号由6部分组成：
• 第1部分为类别代号：洗衣机代号为汉语拼音字母X，脱水机代 号为T。
• 第2部分为自动化程度代号：P表示普通型，B表示半自动型，Q 表示全自动型。
• 第3部分为洗涤方式代号4部分为规格代号：它是表示洗衣机额定洗涤(或脱水)容量的 大小。额定洗涤(或脱水)容量是指衣物洗涤前干燥状态下所称 得的重量，以kg为单位，标准的规格分别为1.0，1.5，2.0， 2.5，3.O，4.O，5.O共7个级别。洗衣机型号中的数字是以规格 乘以10表示，即去掉小数点，如2.0的规格代号表示为20。
•洗衣机的工作原理及故障维修
4.运转时噪声大 故障原因1：洗衣机未放稳。 检修方法：重新放平稳洗衣机。 故障原因2：电动机轴承或传动轴承磨损过大或碎裂。 检修方法：更换轴承。 故障原因3：皮带过松、过紧。 检修方法：调整洗涤电动机的位置。 故障原因4：波轮变形与洗衣桶摩擦。 检修方法：更换波轮。 故障原因5：紧固件松动，引起共振 检修方法：旋紧紧固件 故障原因6：洗涤电动机的防震橡胶垫圈变质或脱落。 检修方法：更换防震橡胶垫圈。 故障原因7：波轮轴与密封圈之间缺少润滑剂。 检修方法：密封圈内唇口上添加润滑剂或调换密封圈。
• 普通双桶波轮式洗衣机主要由箱体、洗衣桶、脱水桶、波轮、电动机、传动 机构、控制机构(包括定时)、排水机构等部分构成，如图所示。
•洗衣机的工作原理及故障维修
5.2.2 普通双桶波轮式洗衣机的控制电路
• 1.洗涤控制电路 • 洗涤控制电路主要包括洗涤定时器、洗涤选择开关、电动机及
电容器等，其中洗涤定时器用来控制电动机按规定时间运转， 同时，定时器按规定时间把电容器与电动机的两个绕组轮流串 接以改变电动机的旋 •洗衣转机方的向工作。原理及故障维修
全自动洗衣机原理与维修
全自动洗衣机原理与维修1.水位控制系统：全自动洗衣机内部设置了一个水位控制系统，其作用是根据洗衣机内的衣物数量和种类，自动调节水的用量。
当洗衣机开启时，水位控制系统会根据衣物的重量和水位调节器的设定，向洗衣机内部注入相应的水量。
2.脱水系统：全自动洗衣机的脱水系统是由电机、齿轮和离心力控制装置组成的。
在脱水过程中，电机会驱动齿轮旋转，齿轮再驱动内筒高速旋转，通过离心力将衣物的水分甩干。
3.清洗系统：洗衣机内部的清洗系统是由电机、齿轮和喷水装置组成的。
洗衣过程中，电机会驱动齿轮旋转，齿轮再驱动内筒转动，同时喷水装置会向内筒喷射水流，通过摩擦和水的冲刷，将污渍从衣物上清洗出来。
4.循环系统：全自动洗衣机的循环系统主要由水泵、管路和过滤网组成。
水泵会将洗衣机内的水通过管路循环流动，同时过滤网会将水中的杂质过滤掉，保持水质的清洁。
1.洗衣机不能启动：-检查电源是否通电，确保插头插紧。
-检查电源线是否损坏，如有损坏需要更换。
-检查是否有漏电现象，如有需要找专业维修人员进行维修。
2.洗衣机无法放水：-检查排水管是否堵塞，将堵塞物清除。
-检查排水泵是否损坏，如损坏需要更换。
3.洗衣机不能脱水：-检查脱水系统是否正常工作，包括电机、齿轮和离心力控制装置。
-检查衣物是否过量，剩余的水分过多会导致脱水效果不好。
4.洗衣机漏水：-检查洗衣机底部是否有漏水情况，如有需要检查密封圈和排水管是否损坏。
-检查洗衣机门的密封性能，如有破损需要更换。
5.洗衣机震动噪音大：-检查洗衣机脚底是否稳定，如不稳定需调整并加丝垫。
-检查衣物是否均匀分布，如不均匀需重新放置。
全自动洗衣机的原理与维修
全自动洗衣机的原理与维修全自动洗衣机是一种方便快捷的家用洗衣设备。
它的原理是通过水和洗衣液的混合作用，利用运动和摩擦力来清洁衣物。
全自动洗衣机相对于半自动洗衣机而言，省去了用户手动放水和放水的麻烦，实现了洗、漂、脱水全自动完成。
1.水的注入与排出：全自动洗衣机中有专门的水管系统，负责将自来水注入洗衣机中，同时排出脏水。
水的注入由水压控制，水泵将自来水注入洗衣机，并维持一定水位。
排水则通过排水泵和排水管完成，将脏水排除洗衣机外。
2.清洁剂的投放：全自动洗衣机中有专门的投放洗衣液的盒子。
用户将洗衣液倒入洗衣机中，机器会根据设置的洗涤程序自动释放洗衣液。
洗衣液能够溶解污渍和杀灭细菌。
3.运动方式：全自动洗衣机使用不同的运动方式，如旋转或摇摆，来创造摩擦力和洗衣效果。
通常，机器底部有一个马达和皮带，用来驱动洗衣机的运动。
洗衣机内部的搅拌器或轴承则会带动衣物摆动和翻腾，以达到更好的清洁效果。
4.水温控制：全自动洗衣机具备加热系统，可以控制洗衣水的温度。
通常，洗衣机可以选择冷水、温水或热水洗涤，根据用户需要的温度来选择。
1.无法启动或停止：如果洗衣机无法启动或无法停止工作，可能是由于电源故障、控制器故障或电路板损坏引起的。
此时，需要检查电源线是否接触良好，排除电路故障或更换损坏的电子元件。
2.漏水问题：漏水通常是由洗衣机密封环破损、排水管堵塞或排水泵故障引起的。
检查密封环是否完好，并清理或更换排水管和排水泵。
3.异常噪音：如果洗衣机工作时有异常噪音，可能是由于马达故障、皮带磨损或轴承故障引起的。
更换故障部件或重新润滑轴承可以解决这个问题。
4.失去平衡或无法脱水：如果洗衣机无法保持平衡或无法完成脱水，可能是由于洗衣机底部调整脚松动、衣物分布不均或脱水桶故障引起的。
检查调整脚是否紧固好，重新分布衣物，并检查脱水桶是否正常。
总之，全自动洗衣机的原理是通过水和洗衣液的混合作用，利用运动和摩擦力来清洁衣物。
维修全自动洗衣机通常涉及电源故障、漏水问题、异常噪音和失去平衡等方面。

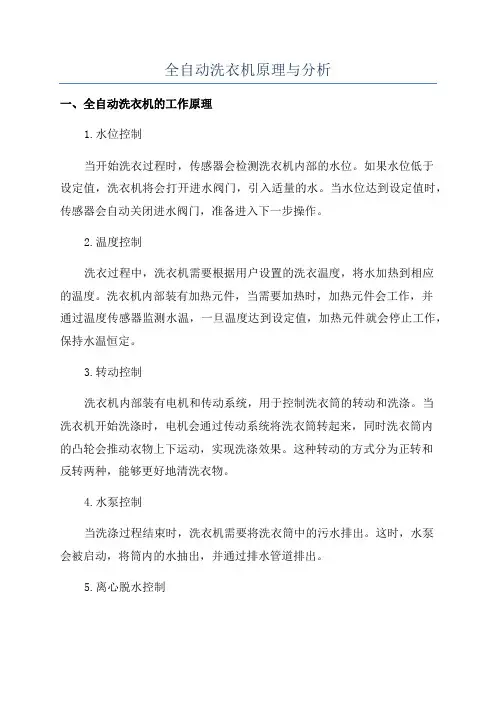

全自动洗衣机原理与分析
全自动洗衣机原理与分析一、全自动洗衣机的工作原理1.水位控制当开始洗衣过程时，传感器会检测洗衣机内部的水位。
如果水位低于设定值，洗衣机将会打开进水阀门，引入适量的水。
当水位达到设定值时，传感器会自动关闭进水阀门，准备进入下一步操作。
2.温度控制洗衣过程中，洗衣机需要根据用户设置的洗衣温度，将水加热到相应的温度。
洗衣机内部装有加热元件，当需要加热时，加热元件会工作，并通过温度传感器监测水温，一旦温度达到设定值，加热元件就会停止工作，保持水温恒定。
3.转动控制洗衣机内部装有电机和传动系统，用于控制洗衣筒的转动和洗涤。
当洗衣机开始洗涤时，电机会通过传动系统将洗衣筒转起来，同时洗衣筒内的凸轮会推动衣物上下运动，实现洗涤效果。
这种转动的方式分为正转和反转两种，能够更好地清洗衣物。
4.水泵控制当洗涤过程结束时，洗衣机需要将洗衣筒中的污水排出。
这时，水泵会被启动，将筒内的水抽出，并通过排水管道排出。
5.离心脱水控制洗涤完毕后，如果需要进行脱水，洗衣机会将洗衣筒内的衣物快速旋转，利用离心力将衣物内部的水分甩干。
这个过程中，洗衣机会通过传感器监测脱水的时间和速度，以确保脱水效果达到预期。
二、全自动洗衣机的分析1.高效便捷2.多功能模式3.节能环保全自动洗衣机在设计和制造过程中，考虑到了节能环保的因素。
洗涤过程中，洗衣机会通过传感器监测衣物的状态，并根据需要调节洗涤时间、温度和水位。
这种智能控制的方式可以减少用水量和能源消耗，降低洗衣机的运行成本，并对环境友好。
4.洗涤效果好总而言之，全自动洗衣机的工作原理基于传感器和控制系统，能够自动完成洗涤、漂洗、脱水等环节。
它拥有高效便捷、多功能模式、节能环保和洗涤效果好等特点，为用户提供了方便、快捷的洗衣体验。

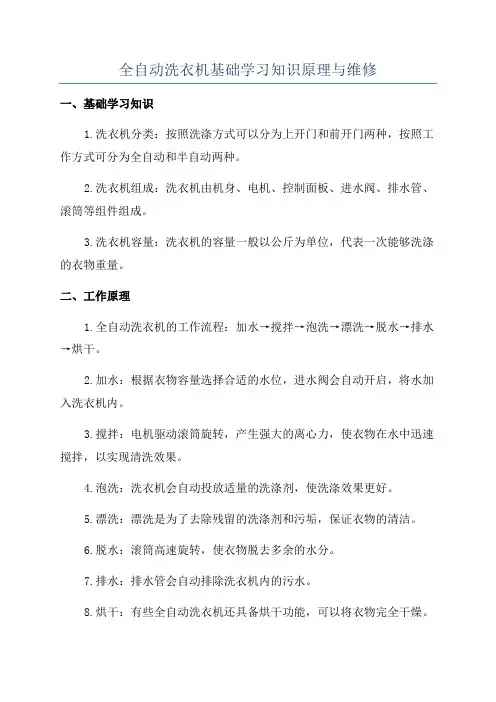

全自动洗衣机基础学习知识原理与维修
全自动洗衣机基础学习知识原理与维修一、基础学习知识1.洗衣机分类：按照洗涤方式可以分为上开门和前开门两种，按照工作方式可分为全自动和半自动两种。
2.洗衣机组成：洗衣机由机身、电机、控制面板、进水阀、排水管、滚筒等组件组成。
3.洗衣机容量：洗衣机的容量一般以公斤为单位，代表一次能够洗涤的衣物重量。
二、工作原理1.全自动洗衣机的工作流程：加水→搅拌→泡洗→漂洗→脱水→排水→烘干。
2.加水：根据衣物容量选择合适的水位，进水阀会自动开启，将水加入洗衣机内。
3.搅拌：电机驱动滚筒旋转，产生强大的离心力，使衣物在水中迅速搅拌，以实现清洗效果。
4.泡洗：洗衣机会自动投放适量的洗涤剂，使洗涤效果更好。
5.漂洗：漂洗是为了去除残留的洗涤剂和污垢，保证衣物的清洁。
6.脱水：滚筒高速旋转，使衣物脱去多余的水分。
7.排水：排水管会自动排除洗衣机内的污水。
8.烘干：有些全自动洗衣机还具备烘干功能，可以将衣物完全干燥。
三、常见的维修方法1.洗衣机不能正常启动：-检查电源插座是否接触良好，插头是否损坏。
-检查电源开关是否打开。
-检查控制面板是否正常显示。
2.洗衣机无法排水：-检查排水管是否被堵塞，清理堵塞物。
-检查排水泵是否工作正常，修理或更换损坏的排水泵。
3.洗衣机无法正常脱水：-检查滚筒是否转动顺畅，是否存在阻塞物。
-检查传动带是否松弛或损坏，修复或更换传动带。
4.洗衣机漏水：-检查进水阀是否关闭或破损，及时修理或更换进水阀。
-检查滚筒密封圈是否破损，修理或更换密封圈。
综上所述，全自动洗衣机的基础学习知识、工作原理和常见维修方法都是非常重要的。
掌握这些知识能够使我们更好地使用和维护洗衣机，延长其使用寿命。
在实际维修时，如果遇到难题，建议寻求专业的维修人员的帮助，以确保安全和正确维修。
全自动洗衣机的原理与维修
全自动洗衣机的原理与维修首先，洗衣机会自动进水。
当用户选择不同的洗涤程序并按下启动按钮时，洗衣机会启动并打开进水阀门，引入一定量的水，水量的多少取决于洗涤程序的选择。
接下来是洗涤过程。
洗衣机会通过一个叫做脱水桶的装置将衣物与洗涤剂混合在一起。
脱水桶里有一片叫做鳍片的东西，它可以把衣物从上到下或者从左到右进行搅动，确保衣物在洗涤过程中充分接触到洗涤剂。
同时，洗涤机还会通过一个称为搅拌杆的装置，将衣物上下抖动，使得衣物更好地受到摩擦和搅动。
在洗涤阶段完成后，漂洗过程会被启动。
在此阶段，洗衣机会自动排出洗涤液，并再次加入干净的水进行漂洗。
这是为了确保衣物的洗涤剂残留尽量减少，保证衣物的洁净度。
接下来是甩干过程。
在这个过程中，洗衣机会通过高速旋转的甩干桶，将水分从衣物中甩离。
这样可以大大减少衣物的含水量，节省用户后续烘干的时间。
最后是排水过程。
在整个洗涤过程结束时，洗衣机会自动打开排水管道，将洗涤过程中产生的污水排出。
当洗衣机出现故障时，用户可以尝试修理，或者请专业的维修人员进行维修。
常见的故障包括洗衣机不能启动、无法进水、不能排水、不甩干等。
首先，如果洗衣机不能启动，可能是由于电源故障。
用户可以检查洗衣机的电源线是否插紧，以及相应的插座是否正常供电。
另外，还可以检查洗衣机的控制面板是否工作正常，如有需要，可以更换控制面板。
如果洗衣机无法进水或不能排水，可能是进水阀门或排水阀门出现故障。
用户可以检查进水和排水管道是否有堵塞或破损，可以清理或更换相应的管道。
此外，还可以检查进水和排水阀门是否正常工作，如有需要，可以更换阀门。
如果洗衣机不甩干，可能是甩干装置出现问题。
用户可以检查甩干桶是否有异物或堵塞，可以清理相应的部件。
另外，还可以检查甩干电机是否正常工作，如有需要，可以更换电机。
总之，全自动洗衣机通过自动完成洗涤、漂洗、甩干等步骤，为用户提供便捷的洗涤服务。
对于维修，用户可以根据具体故障进行排除，或者请专业人员进行维修，确保洗衣机的正常使用。
全自动洗衣机原理和维修
全自动洗衣机原理和维修一、原理1.装水：洗衣机先利用一根进水管将水导入机器中，并通过水阀控制水的流量。
当水位传感器检测到合适的水位时，水阀关闭，装水完成。
2.加洗涤剂：在装满水后，自动洗衣机会根据预设程序将适量的洗涤剂加入洗衣机中。
洗涤剂一般有粉状和液体两种形式，通过特定的装置将洗涤剂溶解和稀释到合适的浓度。
3.搅拌：转子搅拌是全自动洗衣机的核心部分。
它通常由电机驱动，通过带动桶和搅拌器的转动，使衣物在洗涤剂水溶液中迅速混合，从而起到清洁衣物的作用。
4.排水：经过一段时间的搅拌后，洗涤剂中带有污渍的水需要排出。
在排水过程中，洗衣机通过泵将水从排水口泵出机器，然后通过排水管送往下水道。
5.漂洗：洗涤剂残余在衣物中会对皮肤产生不良影响，因此需要进行漂洗。
全自动洗衣机会自动加入清水再次搅拌衣物，使衣物中的洗涤剂彻底漂洗掉。
6.脱水：在漂洗完成后，全自动洗衣机会转入脱水模式。
脱水是通过高速旋转内桶，并且外桶保持稳定，使得衣物上的水分被甩干。
在脱水过程中，洗衣机通过离心力将水甩出衣物，使其达到相对干燥的状态。
二、维修1.洗衣机无法启动：检查电源是否正常供电，排除电源故障。
同时检查控制面板是否正常工作，可能需要更换控制面板。
2.洗衣机漏水：检查排水管是否正确连接并且没有堵塞。
检查洗衣机的密封圈或门是否破损，可能需要更换密封圈或门。
3.洗衣机无法排水或排水困难：首先检查排水管是否被堵住，清除堵塞物。
其次检查排水泵是否正常工作，如果排水泵故障则需要更换。
4.洗衣机转鼓不动：可能是由于电机故障或带有电机的控制模块损坏，需要更换电机或控制模块。
5.洗衣机转鼓不停转：检查传感器是否正常工作，可能需要更换或调整传感器。
6.其他故障：洗衣机噪音过大、洗涤效果差等问题可能是由于皮带、轴承、悬挂装置等部件损坏引起的，需要相应地更换或修复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全自动洗衣机原理与维修随着人们生活水平的提高，人们希望能腾出更多的时间去学习、工作。
全自动洗衣机能够自动完成预洗、洗涤、漂洗、脱水甚至烘干，洗衣全部过程不用人工参与。
许多家庭都选择了全自动洗衣机。
因此学习全自动洗衣机的维修方法就显得极为重要。
基本知识一、波轮全自动洗衣机的洗衣原理全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。
全自动洗衣机在程控器的控制下自动完成洗衣的全过程。
洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。
二、进水电磁阀的工作原理进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。
进水电磁阀实物图和结构图如图7-1所示。
进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。
如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，自来水通畅地流入洗衣机。
出水口电磁铁接线端子阀体进水口橡胶阀接线端子 线圈绝缘层 线圈 阀心骨架 弹簧 阀芯 壳体塑料导阀导管 塑料限流垫 橡胶限流垫过滤网实物图 结构图图7-1 进水电磁阀实物图和结构图进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。
其工作原理是，电磁铁线圈通电后，形成磁场，吸引铁质阀芯上移，离开膜片，水流导通。
电磁铁线圈失电后，在复位弹簧及重力作用下，阀芯下沉压紧膜片堵住水道，停止向洗衣机内注水。
进水电磁阀的进水口一般有一个过滤网，以防污垢堵塞进水电磁阀橡胶阀。
三、水位开关控制原理水位开关又叫做水位压力开关、水位传感器、水位控制器，它是利用洗衣桶内水位高低潮产生的压力来控制触点开关的通断，结构如图7-2所示。
水位开关用塑料软管与盛水桶下侧的储气室口相连接。
当向盛水桶内注水时，随着水位的升高，储气室的空气被压缩，并由塑料软管将压力传至水位开关。
随着气压逐渐升高，水位压力开关内的膜片变形并推动动触点与常闭触点分离，常闭触点与公共触点迅速断开，常开触点与公共触点闭合，从而将水位已达到设定值的信号送至程控器或将连接进水阀电磁线圈的电路断开，停止进水。
当洗衣机排水时，随着盛水桶水位的下降，储气室及塑料软管内的压力逐渐减小，当气体压力小于弹簧的弹性恢复力时，常开触点与公共触点迅速断开，常闭触点与公共触点闭合，恢复到待检测状态。
旋转水位开关的旋钮选择水位，就是旋转凸轮，通过改变压力开关凸轮的位置可改变恢复弹簧的弹性力，进而改变橡胶膜片变形所需气体的压力，改变水位的设定值。
凸轮公共触点气室口（1）水位开关实物图波纹 膜片连接孔（2）水位开关结构示意图微动开关（3）水位开关原理图图7-2 水位开关基本技能技能训练认识波轮式全自动洗衣机的结构 一、波轮式全自动洗衣机的结构波轮式全自动洗衣机的结构如表7-1所示。
表续表线屑过滤器波轮式全自动洗衣机主要部件的作用及检测方法如表7-2所示。
表机控工作状态，预洗涤、漂洗、脱水等功能开监水位的高低，否求开当洗脱幅断电电源，水转状态电控动注水续表阀通合器上的拨叉，使脱水状态，控制脱水桶的状态，同阀芯，打开排水通路利轮等系统，在一台定带动下，实现脱水单方向旋转，洗涤向低速旋转为洗衣机洗涤、漂供动力，能实习正反转。
利交相作用，与电动机副绕组配合，产磁场机用于盛放衣物，并时的洗涤液。
上部装的平衡圈，用于脱稳由转动，搅动洗涤桶内的洗涤液。
形衣物任务分析本单元主要学习波轮式全自动洗衣机的电路组成与工作原理，掌握波轮式全自动洗衣机的常见故障的检修方法。
基本知识一、波轮式全自动洗衣机的电路原理全自动洗衣机依据程控器的种类可分为微计算机式程控器全自动洗衣机和机电式程控器全自动洗衣机两种，如图7-3所示。
（1）机电式程控器（2）微计算机式程控器图7-3 常见程控器微计算机式程控器全自动洗衣机是由CPU芯片发出各种指令，利用电磁铁或晶闸管控制电器执行部件运行的。
机电式程控器全自动洗衣机是通过程控器内的各个触点分别接通和断开，来接通和断开线路控制电气部件运行的。
无论哪一类型的电气控制系统，它们控制的对象都是一样的，即进水电磁阀、排水电磁阀和电动机；它们的检测机构也是一样的，即盖（安全）开关和水位（压力）开关。
全自动洗衣机控制系统方框图如图7-4所示，电路简图如图7-5所示。
洗涤图7-4 全自动洗衣机控制系统方框图开关图7-5 全自动洗衣机电路简图电路工作原理如表7-3所示。
表7-3离合器是波轮式全自动洗衣机的关键部件，它主要的作用是在电动机启动后，通过三角皮带传动作用，将电动机的动力传递到离合器上，离合器就可实现洗涤和漂洗时的低速旋转和脱水时的高速旋转，并执行脱水结束时的刹车制动的动作。
减速离合器的动作受排水电磁铁的控制，有洗涤和脱水两种状态。
洗涤时，电动机运转，通过减速离合器，降低转速带动波轮间歇正反转，进行洗涤，此时洗涤脱水桶不转动；脱水时，电动机运转，通过离合器，不减速（即高速）带动洗涤脱水桶顺时针方向（从洗衣机上方向下看，下同）运转，进行脱水，此时波轮也随着洗涤脱水桶一起运转。
目前波轮全自动洗衣机通常使用减速离合器，减速离合器的的结构如图7-6、图7-7所示，它主要由波轮轴、脱水轴、扭簧、刹车带、拨叉、离合杆、棘轮、棘爪、离合套、外套轴以及齿轮轴等组成。
皮带轮棘轮离合杆 棘爪 刹车带拨叉 离合器壳体调节螺钉 制动扭簧离合扭簧外密封圈脱水轴波轮轴图7-6 离合器外部结构图外套轴 抱簧离合套 棘爪 调节螺钉 拨叉离合杆 棘轮行星减速器扭簧脱水轴波轮轴图7-7 离合器内部结构图 减速离合器的工作原理如下。
拨叉是一个杠杆联动控制机构。
拨叉的头部装有棘爪，拨叉的动作由排水电磁铁的动铁芯所控制。
脱水轴又称上离合轴，与洗衣机内桶相连。
波轮轴用于与波轮相连。
刹车带用于抱紧外套轴（又称离合轴）。
行星齿轮减速机构在刹车盘内，行星齿轮机构只降低转速，不改变转动方向。
洗涤期间：排水电磁阀断电关闭。
拨叉上的棘爪将棘轮拨过一个角度，抱簧松开，离合套和脱水轴脱离；拨叉的另一端控制刹车带使之抱紧刹车盘。
当电动机带动离合器带轮旋转时，带轮只带动洗涤轴，使波轮旋转（双相间歇换向）；而脱水轴被刹车带抱紧，再加上脱水轴扭簧的控制，脱水轴不能被电动机带动。
脱水期间：排水电磁阀通电开启。
拨叉被拨过一个角度，棘爪和棘轮脱离接触，抱簧将离合套和脱水轴抱住，使之连成一体产生联动。
同时，离合器顶开螺钉推开摆动板，刹车带被松开，刹车盘不再被抱紧。
即当电动机带动离合器皮带轮旋转时，皮带轮带动离合器脱水轴做顺时针方向旋转。
基本技能技能训练一波轮式全自动洗衣机不能洗涤故障检修 故障现象进水完毕后，波轮不转动。
故障分析引起波轮式全自动洗衣机洗涤不工作故障的原因可能有机械故障和电气故障两方面。
机械故障主要有：波轮被异物缠住或卡住；螺丝孔变形、变大造成波轮打滑；皮带磨损、老化、过松或脱落；皮带轮紧固螺钉松动无法带动波轮转动；离合器轴锈蚀卡死造成离合器轴无法转动。
电气故障主要有：电容开路或失容；电动机绕组损坏；电动机供电电路中有断路故障，电动机得不到工作电压不能正常工作；程控器或计算机板等故障不能向电动机提供电压。
故障检修波轮式全自动洗衣机不能洗涤故障检修，首先通过观察是否能听到电动机转动的声音来缩小故障范围。
1．波轮式全自动洗衣机洗涤不工作电动机有声故障检修波轮不转但能听到电动机的转动声音，说明电动机的供电电路正常，故障应在动力传动部分，检修方法如表7-4所示。
表（下波轮与波轮轴之间的紧固螺钉，轮，观察内桶底部是否有异物。
如有异物，取出异物后复原。
（与波轮轴的安装也是否变形损坏，滑。
如果损坏只能换波轮散皮（好。
（机固定位置使皮带松紧程度合适，整合适可更换合适的皮带。
（换皮带。
（动，如果是要加以紧固即可用手转动离合器皮带轮检查离合器轴是否锈蚀卡死，同时观察波轮轴是否能跟随转动，如果是要更换离合器续表检查部位实物图过程及要领（果是可重新接好即可。
（否开路或失容，如果是，应更换电容器（40阻值为无穷大或过小说明电动机绕组开路或短路，可重新绕制或更换电动机。
另外注意电动机的两个绕组完全相同，因此电阻值要完全相同。
（机是否由于轴承与转轴配合过紧形成“抱轴”现象或过松影响电动机的运转甚至形成“扫膛”现象。
如果无法重新装配合适应更换电动机2波轮式全自动洗衣机洗涤不工作，电动机无声故障说明故障可能是电动机完全断路，或电动机的供电电路故障，没有给电动机绕组供电。
具体检修方法如表7-5所示。
表故障现象洗涤结束后，洗衣机不能自动排水。
故障分析波轮式全自动洗衣机不能排水故障分析如下。
（1）排水牵引器电动机或电磁铁损坏造成不能排水故障。
（2）排水阀或排水管被异物堵住造成不能排水故障。
