水工建筑物计算题及复习资料
水工建筑物习题及问题详解
适用文档水工建筑物习题第一部分课内训练第一章绪论 (2)第二章重力坝 (3)第三章拱坝 (7)第四章土石坝 (11)第五章水闸. (16)第六章河岸溢洪道 (20)第七章水工隧洞与坝下涵管 (21)第八章渠系建筑物 (22)第九章水利枢纽 (25)第一部分课内训练第一章绪论一、填空题1．我国人均水资源约为世界水资源的。
2．河流常用的防洪系统为、、。
3．水利工程按所肩负的任务可分、、、和。
4．水工建筑物按用途可分为、、、、和。
5．水工建筑物按使用时间可分为、。
6．构成水库枢纽的“三大件”包含、和等种类建筑物。
二、名词解说1．水利工程2．水利枢纽3．水工建筑物4．水利事业三、判断题1．我国地大物博，河流众多，是一个水资源充足的国家。
（）2．我国的水资源散布状况大概是南涝北旱的局面。
（）3．水工建筑物的级别越高所采纳的洪水重现期越短。
（）4．所谓水利工程，是指对自然界的地表水和地下水进行控制和分配，以达到除害兴利目的而修筑的工程。
（）四、简答题1．我国水资源散布的特色是什么？2．水利工程按所肩负的任务分为哪几类？3．简述水工建筑物的特色？4．水工建筑物按用途分为哪几类？5．为何要在江河上兴建水利工程?6．兴建水利工程对公民经济、自然环境有哪些影响?如何充足利用其有益方面并做好不利方面的转变工作。
7．什么是水工建筑物的工作条件，工作条件应包含哪些内容?8．水工建筑物有哪些结构特色，有哪些工作特色?9．如何对水工建筑物分类?10．为何要对水利水电枢纽工程分等和对水工建筑物分级，分平分级的原则、方法是什么，分平分级有哪些作用?11．请以三峡水利枢纽工程为例，说明水利工程的根本任务。
312．拟建高 50m的土石坝，形成总库容 2.0 亿 m、装机容量9.0 千 kW、浇灌面积20 万亩的水电枢纽工程。
试问该水利工程属几等 ?各主要、次要、暂时建筑物属几级 ?13．以下哪些指标是确立水利工程等其他依照？哪些指标是提升挡水建筑物级其他依据？①水利兴利库容：②坝高；③总库容；④挡水建筑物种类；⑤水电站的装机容量；⑥水电站年发电量；⑦设计浇灌面积；⑧保护农田面积；⑨保护城镇及工矿区；⑩吞没损失；⑾过坝陆上交通货运量。
水工建筑物简单计算例题
一、某混凝土重力坝剖面如图所示，坝基面为水平面，坝底宽为B=50.0m,水平作用力为ΣP=32000.0kN,铅直作用力为ΣW=48000.0kN,f=0.72,[Ks]=1.1,[Ks′]=3.0，试求：1、该混凝土重力坝抗滑稳定安全系数Ks值；2、试判断该混凝土重力坝抗滑稳定性是否满足规范要求；3、如不满足可采取那些主要工程措施（列出三项以上）。
解：Ks=f×ΣWΣP =0.72×4800032000=1.08＜[Ks]=1.1该混凝土重力坝抗滑稳定安全性不满足规范要求；若不满足采取的主要工程措施有：1、利用水重；2、采用有利的开挖轮廓线；3、设置齿墙；4、采取抽水措施；5、加固地基；6、横缝灌浆；7、预加应力措施。
二、某混凝土重力坝典型剖面如图所示（长度单位：米），计入扬压力时：xy 68.115.669-=σ 27.36x x -=τ x x98.1=σ)2(2111x y arctg σστϕ--=222122τσσσσσσ+⎪⎪⎭⎫ ⎝⎛-±+=yx y x试求：1、2.37,6.18,0===x x x 三点各应力值。
2、在图上绘制出以上三点的主应力矢量图。
位置 内容ｘ＝０ ｘ＝１８．６ ｘ＝３７．２ yσ669.5452.25 234.9 τ 0 336.67 -18.6 x σ0 36.85 73.7 1σ 669.5 638.85 238.6 2σ 0-149.75701ϕ︒0-︒89.60︒48.8137.20▽ ▽ ▽三、 某土坝为棱体排水，其典型剖面如图所示，已知坝体材料的渗透系数为s m K /1026-⨯=。
试求：1、通过坝体单位宽度的渗透流量q 。
2、浸润线方程，并将其绘制于图上。
解：建立坐标如图所示 等效渗径长度为 △L =m 11+2m 1×H 1=31+2×3×10=4.29mL 1=(12−10)×3+5+(12−2)×2.5−(2−1)×1=35 L =△L +L 1=4.29+35=39.29浸润线方程为 (x 1+h 0)2=x 12+y 12y 1=√h 02+2h 0x 1 x 1=L y 1=H 抛物线焦点距为 h 0=−2L±√4L 2+4H 22=√L 2+H 2−L=√39.292+(10−1)2−39.29 =1.018m 通过坝体单宽渗流量为q =K ×H 12−(h 0+H 2)22L=2×10−6×102−(1.0178+1)22×39.29=2.44×10−6m 3/s ·m浸润线方程为：y =√(h 0+H 2)2+2qK0x =√(1.0178+1)2+2×2.4410−62×10−6x=√4.07+2.44x或为：y 1=√h 02+2h 0x 1=√1.01782+2×1.0178x 1=√1.04+2.04x 1四、 某土坝典型剖面如图所示，已知eK =2⨯10-7m/s ，K =2⨯10-5m/s 。
水工建筑物作业
第五章作业一、问答题：1.按水闸作用分有几类？按闸室结构形式如何分类？2.水闸由哪几部分组成？各起什么作用？3.闸孔型式有哪几种？各自优缺点及适用条件是什么？4. 水闸消能设计条件如何选择？水闸采用什么消能方式？为什么？5.海漫的作用是什么？对材料有什么要求？6.什么叫水闸地下轮廓线和闸基防渗长度？如何确定闸基防渗长度？对于不同类型的地基应如何布置地下轮廓线?7.改进阻力系数法计算渗流的基本原理是什么?8.对水闸闸室必须进行哪些情况下的稳定验算？如何进行抗滑稳定分析？抗滑稳定安全系数若不满足《规范》的要求，有哪些改善稳定的措施？9.整体式平底板内力计算方法有哪些？试述其适用情况。
10.整体式底板不平衡剪力是怎样产生的？11.水闸连接建筑物的作用是什么？12.弹性地基梁法计算水闸闸室整体式平底板内力时如何考虑边荷载的影响？13.如何决定闸底板高程？二、 计算题：1、三汊湾节制闸共5孔，每孔净宽6.0m ，上游水位为10.185m ，下游水位为10.085m ，泄水流量为330.0m 3/s ，已知底板顶高程与河底同高为2.0m ，中墩厚1.0m ，墩头形状为半圆形，边墩厚为0.8m 。
上游翼墙为八字形，长度为18m ，上游河道底宽为42.0m ，边坡为1：3.5。
请校核此闸的过水能力。
2、泄水闸上游水位为6.5m ，下游水位为4.5m ，初始泄水流量为150m 3/s ，已知闸孔总宽为38.0m ，堰顶与河底同高均为3.5m ，上游水流行进流速为1.2m ／s ．试进行消能设计。
3、改进阻尼系数法计算图如下图所示闸室地下轮廓的渗流情况，已知透水层的厚度为5m ，闸门前水深4.0m ，闸门后水深0.5m ，板桩厚度忽略，要求确定闸底板所受的渗透压力和渗流逸出坡降．4、下图所示水闸为三孔一联整体式水闸，每孔净宽3.0m ，中墩厚0.8m ，门槽深0.2m ，上、下游墩头为半园形，边墩厚为0.6m ，上、下游墩头为矩形，支撑工作桥的小闸墩厚为0.3m ，上游设计水位51.95m ，相应的下游水位49.1m ，已知工作桥和公路桥分别简支在小闸墩和闸墩上，搁置宽度分别为19cm 、39cm ，设单只闸门重为65kN ，其它尺寸如图。
水工建筑物复习题
题型一、名词解释二、判断题三、填空题四、单选题五、多选题六、简答题七、计算题第一章绪论目的：1. 了解我国水利资源及分布状况，水利水电工程的现状与发展。
2. 掌握水利枢纽的概念及组成，水工建筑物的分类和特点。
水利工程分等和水工建筑物分级，以及分等分级的意义。
重点：1. 水利资源及分布状况，水利水电工程的现状与发展。
2. 水利枢纽的概念和组成，水工建筑物的分类和特点，水利工程分等和水工建筑物分级。
难点：1. 水利水电工程的现状与发展。
2. 水利工程分等和水工建筑物分级。
章节学习内容：1. 我国水利资源，水利事业及其在国民经济中的作用，水利工程的发展。
2. 水利枢纽的概念和组成3. 水工建筑物的分类和特点。
4. 水利工程分等和水工建筑物分级，以及分等分级的意义。
学习要点1. 水利枢纽的概念和组成2. 水工建筑物的分类和特点。
3. 水利工程分等和水工建筑物分级。
一、名词解释资源生产资料和生活资料的天然来源水资源水的天然来源水利工程对自然界的地表水和地下水进行控制和调配，以达到兴利除害目而修建的工程。
水利枢纽不同类型水工建筑物组成的综合体水工建筑物在河流适宜地段修建的用来控制和调配水流的建筑物二、判断题三、填空题1.水利水电工程包括水利水电工程包括防洪治河、水力发电、农田水利、给水排水、航运等工程。
2. 水利枢纽是由若干个不同类型的水工建筑物组成的综合体，用以控制和利用水流。
3. 一般性水工建筑物可分为挡水建筑物，泄水建筑物取水建筑物，输水建筑物，河道整治建筑物；4. 水利水电工程的等别是根据水库总库容、防洪、治涝、灌溉、供水、发电等指标分为五等5. 水利工程的特点有工作条件复杂、施工难度大、对环境影响大、失事后果严重。
6. 解决水工问题的方法有理论分析；实验研究（模型实验）、原型观测、工程经验（经验类比）四、单选题1. 水利水电工程包括（）等工程A 防洪治河、水力发电、农田水利、给水排水、航运B 防洪治河、农田水利、给水排水、节水灌溉、航运C 防洪治河、水力发电、农田水利、泄洪隧洞、航运D 防洪治河、水力发电、农田水利、泄洪隧洞、航运2. 水利枢纽 ( )A 就是水工建筑物，用以控制和利用水流；B 是由若干个不同类型的水工建筑物组成的综合体，用以控制和利用水流C 就是水库，用以控制和利用水流D 包括大坝和水电站，用以控制和利用水流3. 一般性水工建筑物可分为（）A 挡水建筑物，蓄水建筑物，取水建筑物，输水建筑物，河道整治水建筑物B 挡水建筑物，拦水建筑物，泄水建筑物，输水建筑物，河道整治水建筑物；C 挡水建筑物，泄水建筑物，取水建筑物，输水建筑物，河道整治水建筑物；D 挡水建筑物，泄水建筑物，用水建筑物，输水建筑物，河道整治水建筑物4. 水利水电工程的等别是根据（）等指标分为五等A 水库总库容、治河、治涝、灌溉、供水、发电B 水库总库容、防洪、治涝、泄洪、供水、发电C 水库总库容、防洪、治涝、治河、供水、发电D 水库总库容、防洪、治涝、灌溉、供水、发电五、多选题六、简答题1．水利工程按承担的任务可分为：防洪治河工程、水力发电工程、农田水利工程、给水排水工程、航运工程、环境水利工程等。

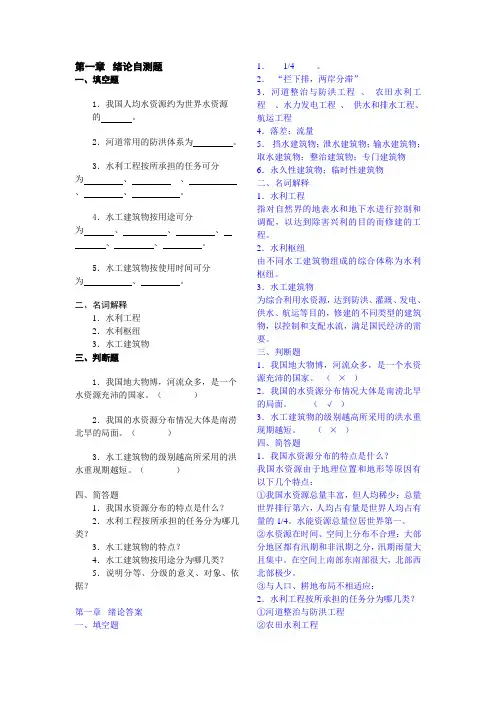

水工建筑物题
第一章绪论自测题一、填空题1．我国人均水资源约为世界水资源的。
2．河道常用的防洪体系为。
3．水利工程按所承担的任务可分为、、、、。
4．水工建筑物按用途可分为、、、、、。
5．水工建筑物按使用时间可分为、。
二、名词解释1．水利工程2．水利枢纽3．水工建筑物三、判断题1．我国地大物博，河流众多，是一个水资源充沛的国家。
（）2．我国的水资源分布情况大体是南涝北旱的局面。
（）3．水工建筑物的级别越高所采用的洪水重现期越短。
（）四、简答题1．我国水资源分布的特点是什么？2．水利工程按所承担的任务分为哪几类？3．水工建筑物的特点？4．水工建筑物按用途分为哪几类？5．说明分等、分级的意义、对象、依据？第一章绪论答案一、填空题1．1/4 。
2．“拦下排，两岸分滞”3．河道整治与防洪工程、农田水利工程、水力发电工程、供水和排水工程、航运工程4．落差；流量5．挡水建筑物；泄水建筑物；输水建筑物；取水建筑物；整治建筑物；专门建筑物6．永久性建筑物；临时性建筑物二、名词解释1．水利工程指对自然界的地表水和地下水进行控制和调配，以达到除害兴利的目的而修建的工程。
2．水利枢纽由不同水工建筑物组成的综合体称为水利枢纽。
3．水工建筑物为综合利用水资源，达到防洪、灌溉、发电、供水、航运等目的，修建的不同类型的建筑物，以控制和支配水流，满足国民经济的需要。
三、判断题1．我国地大物博，河流众多，是一个水资源充沛的国家。
（×）2．我国的水资源分布情况大体是南涝北旱的局面。
（√）3．水工建筑物的级别越高所采用的洪水重现期越短。
（×）四、简答题1．我国水资源分布的特点是什么？我国水资源由于地理位置和地形等原因有以下几个特点：①我国水资源总量丰富，但人均稀少：总量世界排行第六，人均占有量是世界人均占有量的1/4。
水能资源总量位居世界第一。
②水资源在时间、空间上分布不合理：大部分地区都有汛期和非汛期之分，汛期雨量大且集中。
在空间上南部东南部很大，北部西北部极少。
水工建筑物考试复习资料
09水利专业《水工建筑物》复习资料考试题型一．单项选择题（每题1分，20-30分）二．填空题（每空1分，10分）三．判断改错题(每题2分，10分) 四．简答题（每题6分,36分）五．计算题（14分）第一章绪论1.水利工程的分类方法及其分类（重点)(1）按工程承担的任务分类：防洪工程、农田水利工程、水力发电工程、供排水工程、港航工程、环境水利工程、综合利用水利工程(2)按工程对水的作用分类：蓄水工程、排水工程、取水工程、输水工程、提水工程、水质净化及污水处理工程2。
水利枢纽的概念由不同类型的水工建筑物组成的综合体。
3.水工建筑物的类别有哪些？按其作用分为以下几类:（1）挡水建筑物：坝、闸和堤防等（2）泄水建筑物：坝身泄水孔、溢洪道、泄洪洞等（3）输水建筑物：输水洞、引水涵管、渠道、渡槽(4)取水建筑物:输水建筑物的首部建筑物：进水闸、泵站（5）专门建筑物：电厂、船闸、升船机、鱼道、筏道（6）整治建筑物：用来整治河道、改善河道的水流条件，如丁坝、顺坝、导流堤、护岸等. ＊注意：有时分类不十分严格,闸可取水也可挡水;渠道可取水也可输水;溢流坝可挡水也可泄水……4.水利工程的特点(了解）(1）工作条件复杂，考虑因素多;（2）受自然条件制约,施工难度大；(3）效益大，对环境的影响也大；（4）失事后后果严重;（5）工程量大，投资巨大，工期长第二章水工建筑物设计综述1。
水电工程和水工建筑物如何分等分级？依据是什么？（重点)（1)水利工程(水利枢纽）的分等水利工程分等工程失常影响效益，工程失事造成灾难工程规模有大小,安全程度有高低分等依据:工程规模、效益、重要性级别：五等(2）水工建筑物的分级永久性主要建筑物：大坝、厂房、泄洪闸…水工建筑物永久性次要建筑物：挡墙、导墙、护岸…临时建筑物:施工围堰、导流建筑物…分级依据：工程等别、作用、重要性级别：五级2.永久性建筑物、临时性建筑物(重点）永久性建筑物是指工程运行期间使用的建筑物。
水工建筑物计算题
计算题1.某重力坝如下图所示,属一级建筑物,基本组合[K s]=1.10,特殊组合[K s]=1.05,材料容重为24KN/m3,水的容重为10KN/m3为,摩擦系数f=0.62,试分析该坝的抗滑稳定性。
(注:图中高程及尺寸单位均为米)解:(1)设计水位情况(基本组合)抗滑稳定安全系数计算:自重: W1=24×8×85+24×75×0.7×75÷2=63570(KN)坝底的长度: ab=8+75×0.7=60.5(米)扬压力: U=10×10×60.5+10(65-10)×60.5÷2=22687.5(KN)上游水压力: P1=10×65×65÷2=21125(KN)下游水压力: P2=10×10×10÷2=500(KN)下游水重: W2=10×10×0.7×10÷2=350(KN)公式:K s=f.(∑W-U)/∑PK s=0.62×(63570+350-22687.5)/(21125-500)=1.24(2)校核洪水位情况(特殊组合)抗滑稳定安全系数计算:扬压力:U=10×25×60.5+10(70-25)×60.5÷2=28737.5(KN)上游水压力:P1=10×70×70÷2=24500(KN)下游水压力:P2=10×25×25÷2=3125(KN)下游水重:W2=10×25×0.7×25÷2=2187.5(KN)公式:K s=f.(∑W-U)/∑PK s=0.62×(63570+2187.5-28737.5)/(24500-3125)=1.07∵基本组合抗滑稳定安全系数:K s=1.24>[K s]=1.10特殊组合抗滑稳定安全系数:K s=1.07>[K s]=1.05均符合规范要求∴该坝的抗滑稳定是安全的。
《水工建筑物》复习资料(问答题部分)
机密等级：★★★06级水利水电工程专业《水工建筑物》复习资料（问答题部分）第一章绪论4、为什么要对水利枢纽和水工建筑物进行等级划分？等级划分的根据是什么？根据SL252-2000《水利水电工程等级划分及洪水标准》，等级划分分为几等几级？答：安全和经济是兴建水利工程要解决的根本问题，妥善解决水利工程安全和经济的矛盾，就是对水利工程进行等级划分。
水利水电工程根据其工程规模、效益及其在国民经济中的重要性划分为五等。
水利水电工程中的永久性水工建筑物和临时性水工建筑物，根据其所属工程等别及其在工程中的作用和重要性划分为五级和三级。
5、不同级别的水工建筑物在哪些方面提出不同的要求？答：（课件上的答案）不同级别的水工建筑物在规划、设计、施工管理方面的要求不同，级别越高，要求越高。
主要表现为四个方面：抵御洪水的能力，结构的强度和稳定性，建筑材料，运行的可靠性。
（课本上的答案）为了使建筑物的安全性、可靠性与其在社会经济中的重要性相协调，在水工设计中，对不同级别的建筑物在下列几个方面应有不同的要求：（1）设计基准期。
它是研究工程对策的参照年限。
水工建筑物在设计基准期内应满足如下要求：①能承受在水工施工和正常使用时可能出现的各种作用（荷载）；②在正常使用时，应具有设计预定的功能；③在正常维护下，应具有设计预定的耐久性；④在出现预定的偶然作用时，其主体结构仍能保持必须的稳定性。
（2）抗御灾害能力。
如防洪标准、抗震标准、坝顶超高等、（3）安全性。
如建筑物的强度和稳定安全指标、限制变形的要求等。
水工建筑物的结构安全级别，应根据建筑物的重要性及其破坏可能产生后果的严重性而定，与水工建筑物的级别对性分为三级。
队友特殊安全要求的水工建筑物，其结构的安全级别应经专门研究决定。
（4）运行可靠性。
如建筑物的供水、供电、通航的保证率，闸门等设备的可用率等。
（5）建筑材料。
如使用材料的品种、质量及耐久性等。
第二章岩基上的重力坝１、重力坝的工作原理是什么？结合重力坝的工作条件，分析其优缺点和适用条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共5 页第3 页得分1、某混凝土重力坝剖面如图所示，试绘出坝基面扬压力分布图，，，（单位：m）。
(7分)70.0H110,00.0 2.0 H26.08.020.038.052.0γh γhγH2α2γ(H1)γ(H2)α1γ(H1)γH1γH1=9.8×70=686.0γ(H1)=9.8×(70-2)=666.4γ9.8×2=19.6α1γ(H1)=0.5×9.8×(70-2)=333.2α2γ(H1)=0.3×9.8×(70-2)=199.92γH2=9.8×10=98γ(H2)=9.8×(10-2)=78.4共4 页第3 页3、某溢流坝水坝段防渗排水布置如图所示，6.0~45.01=α，4.0~2.02=α。
试绘制坝基面浮托力、渗透压力、扬压力分布图。
（８分）（单位：米）得分156.853.6▽ 1.5▽0.0▽0.037.20▽40.0▽▽4.0辅助排水孔集水井4 页第3 页得分4、某混凝土重力坝剖面如图所示，坝基面为水平面，坝底宽为50.0m,水平作用力为Σ32000.0,铅直作用力为Σ48000.00.72,[]=1.1,[′]=3.0，试求：1、该混凝土重力坝抗滑稳定安全系数值；2、试判断该混凝土重力坝抗滑稳定性是否满足规范要求；3、如不满足可采取那些主要工程措施（列出三项以上）。
80.0H110,00.0 2.0 H2B解：该混凝土重力坝抗滑稳定安全性不满足规范要求；若不满足采取的主要工程措施有：1、利用水重；2、采用有利的开挖轮廓线；3、设置齿墙；4、采取抽水措施；5、加固地基；6、横缝灌浆；7、预加应力措施。
共4 页第3 页得分5、某混凝土重力坝剖面如图所示，坝基面为水平面，坝底宽为50.0m,水平作用力为Σ32000,铅直作用力为Σ48000.0′=1.0 ，c′=900,[]=1.1,[′]=3.0试求：1、该混凝土重力坝抗滑稳定安全系数值；2、试判断该混凝土重力坝抗滑稳定性是否满足规范要求；3、如不满足可采取那些主要工程措施（列出三项以上）。
70.0H110,00.0 2.0 H2B解：该混凝土重力坝抗滑稳定安全性不满足规范要求；若不满足采取的主要工程措施有：1、利用水重；2、采用有利的开挖轮廓线；3、设置齿墙；4、采取抽水措施；5、加固地基；6、横缝灌浆；7、预加应力措施。
共5 页第3 页6、某混凝土重力坝剖面如图所示，坝基面为倾斜面，倾角为=12°水平作用力为Σ12500，铅直作用力为Σ17954.28，扬压力为Σ5339.1，f′=0.9 ，c′=720，[]=1.1，[′]=3.0，试求：1、该混凝土重力坝抗滑稳定安全系数值；2、试判断该混凝土重力坝抗滑稳定性是否满足规范要求；3、若不满足规范要求可采取那些主要工程措施（列出三项以上）。
解：该混凝土重力坝抗滑稳定安全性满足规范要求；若不满足规范要求可采取的主要工程措施有：1、利用水重；2、采用有利的开挖轮廓线；3、设置齿墙；4、采取抽水措施；5、加固地基；6、横缝灌浆；7、预加应力措施。
得分a▽120.0▽0.00▽6.00▽12.0共5 页第3 页7、某混凝土重力坝剖面如图所示，坝基面为倾斜面，倾角为=12°，水平作用力为Σ12500.0，铅直作用力为Σ17954.28，扬压力为Σ5339.1 ，摩擦系数为0.62,[]=1.1，[′]=3.0，试求：1）该混凝土重力坝抗滑稳定安全系数值；2）试判断该混凝土重力坝抗滑稳定性是否满足规范要求；3）如不满足规范要求可采取那些主要工程措施（列出三项以上）。
解：该混凝土重力坝抗滑稳定安全性不满足规范要求；若不满足规范要求可采取的主要工程措施有：（1）利用水重；（2）采用有利的开挖轮廓线；（3）设置齿墙；（4）采取抽水措施；（5）加固地基；（6）横缝灌浆；（7）预加应力措施。
a▽120.0▽0.00▽6.00▽12.0共5 页第5 页9、某土坝为棱体排水，其典型剖面如图所示，已知坝体材料的渗透系数为smK/1026-⨯=。
试求：1、通过坝体单位宽度的渗透流量q。
2、浸润线方程，并将其绘制于图上。
解：建立坐标如图所示等效渗径长度为m （3分）（3分）浸润线方程为抛物线焦点距为（3分）通过坝体单宽渗流量为（3分）浸润线方程为：（3分）或为：得分共4 页第4 页11、某土坝为棱体排水，其典型剖面如图所示，已知坝体材料的渗透系为smK/1026-⨯=。
试求：1、通过坝体单位宽度的渗透流量q。
2、浸润线方程，并将其绘制于图上。
（12分）y（2分）x解：建立坐标如图所示等效渗径长度为m （2分）（2分）浸润线方程为抛物线焦点距为（2分）通过坝体单宽渗流量为（2分）浸润线方程为：（2分）或为：得分共5页第5 页2、某土坝典型剖面如图所示，已知eK=2⨯10-7m，K=2⨯10-5 m。
试求：1、通过心墙的单宽渗透流量eq；2、通过坝体的单宽渗透流量q；3、确定浸润线方程，并将其绘于图上。
（12分）()2221222⨯--⨯=eeehKq()()5.2232224220⨯-⨯--⨯=ehKqqqe=54410241010225227-⨯⨯=-⨯⨯--eehh2795500eh=36.8=eh（4分）msmhKq ee⋅⨯=-⨯⨯=-⨯=--/1067.3462.6910010241037722（4分）()()xxKKxKqyeeee19.15100462.69100210022122-=--=--=（4分）得分共 4页 第 4 页 10、1．某土坝典型剖面如图所示，已知e K =2⨯10-7m ，0K =2⨯10-5m 。
试求：1、通过心墙的单宽渗透流量e q ；2、通过坝体的单宽渗透流量0q ；3、确定浸润线方程，并将其绘于图上。
（ 12分 ）y（ 4分 ）o xδ2221e e e h H K q -⨯= LH h K q e 222200-⨯=m H 102121=-=mH 2242=-=mL 275.2}24{32=⨯--=q q e =54410241010225227-⨯⨯=-⨯⨯--e e h h24547000e h = mh e 93.3=m s m h K q ee ⋅⨯=-⨯⨯=-⨯=--/1023.4493.3101024103622722（ 4分 ）()()m s m h K q e ⋅⨯=⨯-⨯=⨯-⨯--⨯=--/1023.4272293.31025.2232224362252200 ()xx K L K x K q h y e 423.044.152293.3293.3202202002-=⨯--=-= （ 4分 ）共5 页第5 页13、某水闸闸室结构简图如图所示，（长度单位：m，、集中力单位：，、高程单位：m）。
kPacmLBA20,1.17,2.2432.15162===⨯=⨯=ϕ[][][]kPaRKC360,5.2,25.1===η试求：１、基底压力minmax,σσ的值，并将分布图绘于图上；２、抗滑稳定是否满足设计要求；３、地基承载力是否满足设计要求；４、基底压力不均匀系数是否满足设计要求；５、对于不满足设计要求的提出调整方案。
（3分）满足要求（3分）满足要求（3分）不满足要求（3分）调整方案：减小扬压力，增加闸门上游底板沿水流方向的长度，调整上部结构布置形式，将闸门移向下游侧等。
（3分）4744.613010.89.3416.0△0.70 ▽0.00▽1.７0共4 页第4 页14、某水闸闸门下游段沿水流方向单位宽度（1米）板条简图如图所示，作用于闸墩上的外荷载（包括墩体自重）为P'，总不平衡剪力为KNQ310=∆，闸墩分配的不平衡剪力为QQ∆=∆94.0墩，外荷载作用于单位宽度（1米）板条上的均布荷载为mKNq/48.11='。
试求：１、作用于单位宽度（1米）底板上的集中力与均布力；２、绘出该单位宽度底板的结构计算简图（２０分）解：得分15.26.51.1 1.13.25mkNP/8.262='mkNP/8.262='。
