甲基叔丁基醚(MTBE)工艺
年产5万吨甲基叔丁基醚生产工艺说明书
年产5万吨甲基叔丁基醚生产工艺说明书一、工艺介绍：甲基叔丁基醚（MTBE）是一种无色无味的液体化合物，具有良好的溶解性和抗爆燃性能。
MTBE广泛应用于汽油的增氧剂，可提高汽油的抗爆性能和降低尾气污染。
本工艺旨在生产年产量为5万吨的MTBE。
二、原料及设备：1. 原料：- 丁烷：纯度≥99%- 甲醇：纯度≥99%2. 主要设备：- 重整反应器- 吸附塔- 精馏塔- 冷凝器- 热交换器- 分离塔- 脱醇塔- 真空回流塔- 空压机- 泵三、工艺流程：1. 重整反应：将丁烷加入重整反应器内，经加热至适宜温度后，通过催化剂的作用进行重整反应，生成异丁烯。
反应后的气体进入吸附塔进行分离，异丁烯被吸附下来，其余气体通过后续处理。
2. 合成反应：将甲醇与异丁烯加入合成反应器内，控制反应温度和压力，通过催化剂的作用进行合成反应，生成MTBE。
反应后的气体经冷凝器冷却，大部分甲醇回流到合成反应器。
3. 分离与精馏：经过冷凝器冷却后的气体进入分离塔，将MTBE与未反应的异丁烯分离开。
分离后的MTBE进入精馏塔，通过逐级降温，将低沸点组分分离出来。
4. 脱醇：脱醇工序用于去除MTBE产品中的余留甲醇。
将MTBE加热至一定温度，送入脱醇塔，通过真空条件下的蒸馏，将残余甲醇蒸发出来。
脱醇后的MTBE产品进入真空回流塔进行再次精馏。
5. 空压系统：为工艺提供所需的空气和压缩空气。
四、操作注意事项：1. 操作人员必须了解化学品的性质和工艺流程，严格遵守安全操作规程，佩戴个人防护设备。
2. 严格控制反应温度、压力和催化剂的用量，确保反应条件的稳定性和催化剂的活性。
3. 定期检查设备和管道的完整性，并进行必要的维护和修复。
4. 做好废液的处理工作，确保排放符合环保要求。
五、安全注意事项：1. 避免与火源接触，防止爆炸危险。
2. 避免接触皮肤和眼睛，注意个人防护。
3. 储存和使用化学品时要严格遵守相关规定，远离热源和易燃材料。
4. 废液处理要符合环保法规，避免对环境造成污染。
MTBE装置生产原理及工艺流程
MTBE装置生产原理及工艺流程MTBE（甲基叔丁基醚）是一种广泛应用于燃油添加剂中的化学物质，其具有提高燃料辛烷值、降低尾气污染、改善燃烧性能等优点。
MTBE装置的生产原理主要涉及甲醇与异丁烯的烷化反应，下面将详细介绍MTBE装置的工艺流程和生产原理。
1.前处理：MTBE装置的前处理主要是对甲醇和异丁烯进行精馏和预处理，以确保原料的质量符合工艺要求。
甲醇一般从蒸馏塔中获得，而异丁烯则经过气液分离和精馏。
2.反应：甲醇与异丁烯在催化剂的存在下进行烷化反应，生成MTBE。
烷化反应通常在多管式反应器中进行，反应温度一般在140-180℃之间，压力大约在0.5-3MPa之间。
3.分离：MTBE装置的分离过程主要是将反应混合物中的MTBE、异丁烯和甲醇进行分离。
分离过程通常包括闪蒸、精馏和萃取等工艺。
闪蒸过程主要是将甲醇和异丁烯从MTBE中蒸馏出来，而精馏过程则进一步提纯MTBE。
4.回收：在分离过程中产生的副产物甲醇和异丁烯可以通过回收系统进行回收利用，以提高装置的经济效益。
烷化反应的速率受到温度、压力和催化剂的影响。
在适当的反应条件下，甲醇与异丁烯可以高效地发生烷化反应，生成MTBE。
反应温度的选择要考虑到催化剂的活性和反应速率的控制，一般控制在140-180℃之间。
较高的反应温度有利于催化剂活性，但也可能导致副反应的发生。
反应压力的选择要考虑到MTBE和甲醇的汽相分压差，一般控制在0.5-3MPa之间。
此外，MTBE的分离和回收也是MTBE装置生产的关键环节。
通过采用闪蒸、精馏和萃取等工艺，可以实现对MTBE的高效分离和提纯，并回收副产物甲醇和异丁烯，最大限度地提高装置的经济效益。
总之，MTBE装置的生产原理及工艺流程包括前处理、反应、分离和回收等步骤。
通过合理选择反应条件和适当的分离工艺，可以高效地生产出优质的MTBE产品。

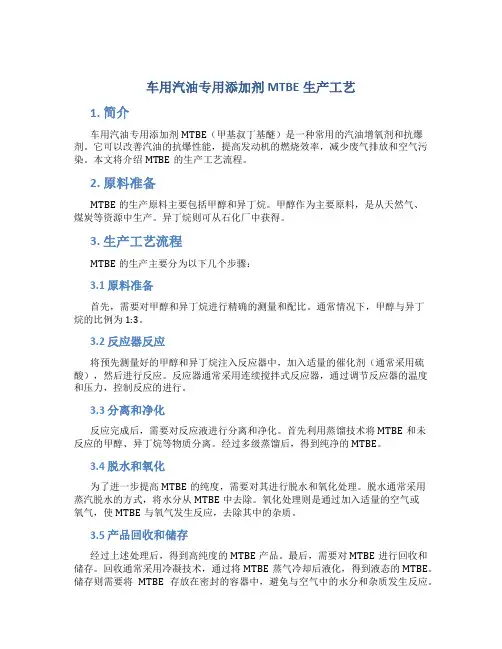

车用汽油专用添加剂MTBE生产工艺
车用汽油专用添加剂MTBE生产工艺1. 简介车用汽油专用添加剂MTBE（甲基叔丁基醚）是一种常用的汽油增氧剂和抗爆剂。
它可以改善汽油的抗爆性能，提高发动机的燃烧效率，减少废气排放和空气污染。
本文将介绍MTBE的生产工艺流程。
2. 原料准备MTBE的生产原料主要包括甲醇和异丁烷。
甲醇作为主要原料，是从天然气、煤炭等资源中生产。
异丁烷则可从石化厂中获得。
3. 生产工艺流程MTBE的生产主要分为以下几个步骤：3.1 原料准备首先，需要对甲醇和异丁烷进行精确的测量和配比。
通常情况下，甲醇与异丁烷的比例为1:3。
3.2 反应器反应将预先测量好的甲醇和异丁烷注入反应器中，加入适量的催化剂（通常采用硫酸），然后进行反应。
反应器通常采用连续搅拌式反应器，通过调节反应器的温度和压力，控制反应的进行。
3.3 分离和净化反应完成后，需要对反应液进行分离和净化。
首先利用蒸馏技术将MTBE和未反应的甲醇、异丁烷等物质分离。
经过多级蒸馏后，得到纯净的MTBE。
3.4 脱水和氧化为了进一步提高MTBE的纯度，需要对其进行脱水和氧化处理。
脱水通常采用蒸汽脱水的方式，将水分从MTBE中去除。
氧化处理则是通过加入适量的空气或氧气，使MTBE与氧气发生反应，去除其中的杂质。
3.5 产品回收和储存经过上述处理后，得到高纯度的MTBE产品。
最后，需要对MTBE进行回收和储存。
回收通常采用冷凝技术，通过将MTBE蒸气冷却后液化，得到液态的MTBE。
储存则需要将MTBE存放在密封的容器中，避免与空气中的水分和杂质发生反应。
4. 安全措施在MTBE的生产过程中，需重视安全措施，如：•确保生产场所通风良好，减少MTBE蒸气的积聚；•严格控制反应温度和压力，避免产生过高的温度和压力引发事故；•使用防爆设备和装置，确保生产过程的安全；•工作人员需穿戴合适的防护设备，如防护眼镜、手套等。
5. 结语通过控制好MTBE生产工艺中的各个环节，可以获得高纯度的MTBE产品。
甲基叔丁基醚生产工艺
甲基叔丁基醚生产工艺
甲基叔丁基醚（MTBE）是一种广泛应用于能源领域的化学品，主要用于汽油的增氧剂和燃料添加剂。
下面是一种基于异丁烯和甲醇反应的甲基叔丁基醚生产工艺的简要介绍。
首先，将异丁烯和甲醇送入反应器中。
反应器采用固定床催化剂床层，催化剂通常采用硅铝酸盐或钌基催化剂。
异丁烯和甲醇在催化剂的作用下发生缩合反应，生成甲基叔丁基醚。
反应的温度通常在100-150°C之间，压力在1.5-3.5 MPa之间，催化剂床层的空速在0.5-2 h-1之间。
反应器的设计需要考虑
反应热的控制，以确保反应温度的稳定性。
反应器出口的气相产物进入分离器，通过减压和冷却的方式，将其中的伴随产物和未反应物质分离出来。
常见的伴随产物包括异丁烷、二异丁烯和甲醇。
这些伴随产物可以通过进一步的处理流程进行回收或处理。
分离后的甲基叔丁基醚液体产物进入精馏塔进行精馏。
在精馏过程中，将甲基叔丁基醚和轻质伴随产物分离出来，以得到高纯度的甲基叔丁基醚产品。
分离过程需要针对不同组分的沸点差异进行合适的操作条件控制。
得到的甲基叔丁基醚产品可以通过热交换和冷却方式降低温度，以达到产品的储存和运输要求。
另外，还需要对废气进行处理，以达到环保和安全的要求。
总结来说，甲基叔丁基醚的生产工艺主要包括异丁烯和甲醇的缩合反应、反应产物的分离和精馏过程等。
这种工艺能够高效地生产出高纯度的甲基叔丁基醚产品，满足市场需求。
同时，需要注意产生的伴随产物的处理和废气的处理，以保护环境和确保生产的安全。
mtbe工艺流程
mtbe工艺流程MTBE（甲基叔丁基醚）是一种广泛应用于汽车燃油中的有机化合物，它具有较高的辛烷值和良好的抗爆震性能，能够提高汽油的燃烧效率和动力性能。
以下是MTBE的生产工艺流程介绍。
MTBE的生产工艺主要分为三个步骤：材料准备、反应和产物分离。
首先要准备反应所需的原料。
主要的原料包括异丁烯和甲醇。
异丁烯是一种液体烃类，可以通过石脑油的轻质馏分或乙烯的高温裂解来获取。
甲醇是一种无色、易挥发的液体，通常通过天然气或煤制气来生产。
此外，还需要一种酸性催化剂来促进反应的进行，常用的酸性催化剂包括硫酸和醋酸。
在反应阶段，将异丁烯和甲醇加入反应釜中，并加入催化剂。
反应釜中通常设置了加热和搅拌系统，以保持反应的恒温和充分混合反应物。
这个反应过程称为醚化反应，其目的是将异丁烯和甲醇进行化学反应，生成MTBE。
醚化反应可以通过控制反应温度和压力、催化剂的使用量等条件来提高产物的产率和纯度。
在反应过程中，异丁烯和甲醇的分子通过催化剂的作用下发生化学结合，生成MTBE的分子结构。
反应完成后，需要对产物进行分离和纯化。
将反应釜中的混合物送入一个分离设备，通常是一个分馏塔。
由于MTBE和其他组分的沸点不同，可以通过控制温度和压力，将MTBE分离出来。
分馏塔通常是一个逐级分离的过程，根据组分的沸点和相对挥发性，可将MTBE逐渐纯化。
分离剩余物中的未反应异丁烯和甲醇可以回流至反应釜中进行再利用。
最后，将纯化后的MTBE收集起来，并通过一系列的检测来确保质量的合格。
一般的检测项目包括MTBE的含量、水分和酸值等。
如果发现不合格的产品，需要进行再处理或剔除。
总体上说，MTBE的生产工艺流程相对简单，但需要严格控制反应条件和分离操作，以确保产品的质量和纯度。
随着汽油需求的增长，MTBE的生产也将持续发展，并迎来更加高效和环保的工艺流程。
乙液工艺流程
乙液工艺流程
《乙液工艺流程：提炼高纯度甲基叔丁基醚的技术过程》
乙液工艺流程是一种用于生产高纯度甲基叔丁基醚（MTBE）的技术过程。
MTBE是一种广泛应用于汽油中的添加剂，可以提高汽油的辛烷值和燃烧效率，减少尾气排放。
因此，MTBE 的生产工艺流程至关重要。
乙液工艺流程包括以下几个主要步骤：
首先，通过乙液（又称为异丁烯）和甲醇的醚化反应制备MTBE。
醚化反应是将乙液和甲醇在酸性催化剂的作用下，通过醚化反应制备MTBE。
该步骤需要控制温度、压力和反应时间，以确保产物的纯度和收率。
接着，通过分离和纯化步骤，将产物中的杂质和未反应的原料分离出来，得到高纯度的MTBE。
分离和纯化步骤通常包括蒸馏、结晶、萃取等操作，以去除杂质和提高产品的纯度。
最后，通过储罐和包装设备，将制备好的MTBE进行储存和包装。
储存和包装过程需要严格控制环境条件，以确保产品质量和安全。
乙液工艺流程的关键技术包括催化剂的选择和设计、反应条件的控制、分离和纯化技术等。
通过不断优化这些技术，可以提高MTBE的产率和纯度，降低生产成本，提高产品竞争力。
总而言之，乙液工艺流程是一种重要的化工技术，对MTBE 的生产起着关键作用。
随着技术的不断进步和优化，乙液工艺流程将会在未来发挥越来越重要的作用。
甲基叔丁基醚(mtbe)的合成
甲基叔丁基醚(mtbe)的合成甲基叔丁基醚(MTBE)是一种常用的挥发性有机化合物，广泛用于汽车燃料和溶剂。
它是由丙烯和甲苯反应生成的一种化合物，是一种无色液体，具有低挥发性和良好的稳定性。
本文将介绍甲基叔丁基醚的合成方法和反应机理。
1. MTBE的合成方法甲基叔丁基醚的合成方法一般采用丙烯和甲苯催化剂反应的方式。
该反应具有以下几个步骤：（1）丙烯和甲苯初期反应生成异丙苯;反应的化学方程式如下：CH2＝CHCH3 + C6H5CH3 → C9H12 + H2 （丙烯和甲苯反应生成异丙苯）2. 反应机理该合成反应的催化剂一般采用超稳定贵金属催化剂，催化剂具体种类包括铂、铑和钯等。
丙烯和甲苯反应形成异丙苯，是由于离子型贵金属催化剂引起的丙烯的加成重排反应，目的是为了增加丙烯的反应能力，提高反应速度和产率。
具体反应机理如下：（1）先由贵金属催化剂引发丙烯烯基吸附，生成–C＝CH2配合物；（2）接着丙烯通过形成活性中间体CH2＝CH–*，与甲苯发生加成反应，生成间位取代物；（3）继而发生重排反应，生成异丙苯。
反应后续步骤中，催化剂继续引发甲苯和异丙醇的反应，生成甲基叔丁基醚。
反应的为正会总方程如下：3. 反应条件MTBE的合成反应条件应以催化剂种类和质量为主要考虑因素。
一般情况下，建议使用5%钯银催化剂时，丙烯的摩尔数为1，甲苯为5，反应温度为55℃，反应压力为1.3Mpa，反应时间为1.5小时。
在温度和压力控制正常的情况下，反应中的渗透性很强。
此外，反应前还应进行催化剂活性的测试，以确保反应的成功。
4. 结论甲基叔丁基醚(MTBE)广泛用于汽车燃料和溶剂，是一种重要的有机化合物。
本文主要介绍了MTBE的合成方法、反应机理以及反应条件。
该反应具有反应条件简单、高反应速度和反应产率高等优点，已经成为生产MTBE的常用方法。
随着化学产业和汽车工业的发展，MTBE的合成方法和应用领域将得到更多的关注和研究。
mtbe生产工艺
mtbe生产工艺MTBE（又称甲基叔丁基醚）是一种无色、无味的液体，常用作汽油添加剂，能够增加燃料的辛烷值，提高汽车引擎的性能和燃烧效率。
下面介绍一下MTBE的生产工艺。
MTBE的生产主要通过以下几个步骤进行：1. 准备原料：MTBE的主要原料是异丁烯（isobutylene）和甲醇（methanol）。
异丁烯通常是从炼油厂产生的C4裂解气中分离得到的，而甲醇则可以通过天然气或石油的甲烷进行合成。
2. 反应：将异丁烯和甲醇混合后，加入催化剂，通常采用硫酸甲醇催化剂。
这个反应通常在高温（约60-80摄氏度）和高压（约1-5兆帕）下进行。
催化剂的作用是促使异丁烯和甲醇发生醚化反应，生成MTBE。
反应的化学方程式如下：C4H8 + CH3OH → C5H12O3. 产品分离：反应结束后，得到含有MTBE、未反应的异丁烯和甲醇的混合物。
这时需要对混合物进行分离，分离出纯净的MTBE。
一种常用的分离方法是采用精馏塔，由于MTBE和异丁烯的沸点较低，可以通过温度控制在分馏塔中分离出MTBE，并将剩余的异丁烯重新送回反应器中进行再利用。
4. 循环利用：为了提高生产效率，减少原料的浪费，可对未反应的异丁烯进行回收利用。
剩余的异丁烯可以再次经过净化、补充新鲜原料等预处理后，重新送入反应器进行反应。
5. 产品精制：分离出的MTBE可能还含有少量的杂质，需要进行精制。
常用的方法是通过溶剂抽提或吸附剂吸附等方式，将杂质去除，得到纯净的MTBE。
这就是MTBE的生产工艺。
MTBE的生产具有高效、环保、低成本等特点，因此被广泛应用于汽油添加剂的生产中。
此外，MTBE还可以用作溶剂、萃取剂等方面，具有较广泛的应用前景。
但同时，MTBE也存在着环境污染和健康风险等问题，其挥发性较强，易进入水体和大气中，对环境和人体健康造成影响，因此在一些国家和地区已经限制或禁止使用MTBE。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万吨/年MTBE 装置工艺设计摘要：简述甲基叔丁基醚(MTBE)生产的工艺流程,对国内外MTＢE生产工艺进行对比，阐述了本装置相对于传统装置的优势。
甲基叔丁基醚是汽油的一种无毒添加剂，也可作为二次加工化工产品的原料，对于国民经济发展具有重要作用。
甲基叔丁基醚（MTＢE）装置是一个催化反应与精馏操作相结合的装置。
整套装置涵盖筒式催化反应技术及催化精馏技术等先进理念,融合国内外先进技术。
它包括筒反、催化精馏［1][2]、甲醇水洗回收三个单元。
其中催化精馏技术较为先进,正在逐渐应用到化工生产中。
整套装置具有操作方便、投资小、节约能源的特点。
关键词：甲基叔丁基醚；甲醇;混合碳四;催化精馏tonｓ／ｙear MTBE ｐｌant process dｅｓｉgｎＡbstract:Descｒipｔｉon metｈyｌtｅrt－buｔyl ether (MＴBE)ｐroduｃtion proｃess,ＭTＢＥｐｒoｄucｔion procesｓes at home ａｎd aｂroａd to comparｅ,ｄｅscrｉbeｄthe devｉｃe as opposed to theａdvａntagｅｓof conｖｅntｉoｎａl dｅｖi ｃeｓ．Ｍｅthyl tert-bｕtyl etheｒis a nｏｎ-toxic ｇasoｌiｎｅaｄdiｔｉvｅ,bｕt ａlsoｃan bｅｕsedａｓsecoｎｄaｒy processing cｈｅmｉcal prｏｄucts,raｗmaterialｓplａy aｎｉmpoｒtant ｒoｌeｆorｎationａｌｅcｏnomiｃdevelｏpmen ｔ．Mｅthyl teｒt－bｕtｙl eｔher (ＭTＢＥ)deviｃe ｉs aｃa ｔalｙｔic rｅactioｎaｎd dｉsｔillａtｉon opｅraｔions ｃombｉｎｅd devicｅ.Cover ｔｈe entｉre cylｉnｄriｃａl caｔａlｙｔｉc ｒeaｃtiｏn deｖiｃe teｃｈｎｏｌoｇyａｎｄａｄｖanced concept of cataｌytic distillaｔｉon tecｈnoｌｏgy，inｔｅgraｔion oｆaｄvａｎced tecｈnoｌｏgｙａt home aｎd ａｂroad.Itｃonsistｓof anti-cyliｎder, cａｔalytiｃdiｓtiｌlatioｎ, mｅthaｎol washiｎｇrecｏvery of thｒee ｍoｄｕles.One catalytic diｓtiｌlation ｔeｃhnology is more advanced,is ｇｒaduａlly appliｅd ｔｏｔhe chｅmｉcal inｔo the birthｓ. Whol ｅdevice has eａsy opeｒatｉoｎ，lｏｗiｎｖesｔment, energy-savｉng fｅａtuｒes.Ｋey Word：Methyl tert-butｙl eｔhｅr；Ｍethａnol；Hybrid Carb ｏn 4；Ｃatalｙtｉｃｄiｓtillaｔｉｏn目录一、绪论 (4)（一）概况····················································４（二）工艺简介················································４（三）国外生产工艺 (4)（四）国内生产工艺···········································５（五）生产原理及主要影响因素 (6)二、物料说明 (7)（一）甲醇 (7)（二）混合碳四················································８（三）甲基叔丁基醚···········································８（四）副产物··················································９三、工艺流程及说明 (9)（一）筒式反应单元工艺流程 (9)（二）催化精馏单元工艺流程 (9)（三）甲醇回收单元工艺流程 (10)四、工艺流程图及说明 (10)五、化学反应 (1)２六、物料平衡计算··············································１３七、三废治理 (14)八、安全生产特点 (14)九、总结 (1)５十、参考文献 (1)６一、绪论:（一)概况本甲基叔丁基醚(ＭＴＢＥ）装置是万吨/年生产装置,对石油裂解气中混合碳四深加工项目。
整套装置包括筒式催化反应技术及催化精馏技术等先进理念。
甲基叔丁基醚(ＭTBE)装置是一个催化反应与精馏操作相结合的装置。
它包括筒式反5E94[3]、催化精馏、甲醇水洗回收三个单元,其中催化精馏技术较为先进，具有操作方便、投资小、节约能源的特点。
MTBE装置自建成以来，又进行了多项改造，包括流程。
设备、仪表改造。
MTBＥ装置经过设备的改造及工艺流程的部分更改，基本实现计算机远程控制,现在整个装置生产平稳，可控性良好。
本ＭTBＥ装置生产能力为1１00 ｔ/ ｍ，碳四进料量为4t / h （以含异丁烯４0%~ 50 %抽余碳四为原料进料量为８t / h )。
因碳四原料不足,生产负荷一般在6０％左右。
装置最大可按１２0 %负荷生产。
总之ＭTBE 装置的工艺过程较合理,技术较先进，操作方便，产品质量稳定，经济效益较显著。
(二)工艺简介MＴＢE 装置以含80％异丁烯( 40 % ~ 50 % 亦可作为原料）的抽余混合碳四和甲醇为原料。
甲醇和混合碳四按一定醇烯比连续送进筒式反应器和催化精馏塔，在一定压力和温度条件下,混合碳四中的异丁烯和甲醇在催化剂的作用下发生反应,生成MTBE 。
ＭＴBE 产品从催化精馏塔塔釜采出送出装置。
反应后的剩余碳四和过量的甲醇，从催化精馏塔塔顶蒸出,经冷凝后部分回流入塔，部分采出至甲醇萃取塔，以去除剩余碳四中的甲醇。
剩余碳四从甲醇萃取塔底加入,洗剂水从顶部加入，甲醇含量合格的碳四组分从塔顶采出送出装置。
从甲醇萃取塔塔底排出的含有甲醇的水溶液,靠压差进入甲醇回收塔,常压下精馏,塔顶馏出的甲醇(纯度≥98 % )采至甲醇回流罐，作原料循环使用；塔釜采出（甲醇含量≤0.3 % )部分送入甲醇萃取塔循环使用，部分排污出装置。
(三)国外生产工艺1．意大利ＳNAM工艺1973 年意大利开发了世界上第一套MＴBE 工业装置。
早期开发的MTBE 生产工艺大多是以许尔斯( HＵＬS)工艺为代表的列管式固定床反应技术，反应温度５0 – 60 ℃，产品MTＢＥ的含量在9８%以上。
