电热水壶的工作原理
电热水壶的工作原理
电热水壶是一种利用电能将水加热的设备，其工作原理主要包括以下几个方面：
1. 加热元件：电热水壶内部配备了一个加热元件，通常是由一根加热导线或发热管组成。
当通电时，加热元件通过电阻将电能转化为热能。
2. 温度控制器：电热水壶还配备了一个温度控制器，用于监测水温并控制加热元件的工作。
通常，温度控制器会设定一个目标温度。
当水温低于目标温度时，温度控制器会自动打开电源，通电给加热元件，让其开始加热水。
3. 热传导：当加热元件开始加热后，热能会通过热传导将水的温度提高。
加热管或导线与水接触，将热能传递给水分子，使水分子运动加剧，温度升高。
4. 热量损失和保温：在加热的同时，电热水壶也会存在热量损失。
热量损失是由于水壶本身的散热以及外界环境的影响导致的。
为了减少热量损失，电热水壶一般会有一层保温层，如塑料或不锈钢材质，以防止热能外泄。
总的来说，电热水壶的工作原理是靠加热元件将电能转化为热能，通过热传导将热能传递给水，最终将水加热到预设的温度。
温度控制器用于监测水温并控制加热元件的工作。
同时，为了减少热量损失，电热水壶还配备了保温层。
电热水壶自动断电原理
电热水壶自动断电原理电热水壶是我们日常生活中常见的电器之一，它通过加热来将水加热至沸腾温度。
然而，为了确保使用的安全性和耐久性，电热水壶通常会采用自动断电原理。
本文将介绍电热水壶自动断电原理及其工作原理。
一、电热水壶自动断电原理的作用电热水壶自动断电的作用是保护电器和使用者的安全。
当水烧开后，水壶会自动断开电源，停止加热，避免过热导致事故发生。
这一自动断电的设计是为了防止烧干和烧毁电热水壶，同时也为了防止火灾等危险情况的发生。
二、电热水壶自动断电原理的工作原理1. 温度控制器：电热水壶内部通常会装有一个温度控制器，它可以感知水的温度，并根据设定的温度阈值来控制加热元件的工作。
2. 温度传感器：温度传感器是温度控制器的核心部件之一，它能够实时感知水的温度。
一般情况下，温度传感器会放置在电热水壶的底部或壶体内部，以确保准确测量水的温度。
3. 加热元件：加热元件是电热水壶的主要组成部分，它通常采用发热管或发热盘的形式。
当温度控制器接收到温度传感器传来的信息时，会根据预设的温度阈值判断是否需要加热。
如果水的温度低于设定的温度，则温度控制器会通电给加热元件，启动加热过程。
4. 断电保护装置：断电保护装置是电热水壶自动断电的关键组成部分。
它可以监测水的沸腾状态，并在水烧开后立即切断电源，停止加热。
一般情况下，断电保护装置是通过电磁铁或热敏电阻来实现的。
当水开始沸腾时，水的温度会快速上升，触发断电保护装置，使电热水壶断开电源。
5. 重置机构：重置机构是电热水壶自动断电原理中的一个重要部分。
当水壶自动断电后，需要重新开启加热功能。
一般情况下，重置机构会根据用户手动操作或按下按钮来重新恢复加热。
三、电热水壶自动断电原理的优势1. 安全性高：电热水壶自动断电原理能够有效保护电热水壶和使用者的安全。
一旦水沸腾，电热水壶会自动断电，避免过热导致事故发生。
2. 能耗低：通过自动断电的设计，电热水壶能够在水沸腾后自动停止加热，避免能源的浪费。
电热水壶工作原理
电热水壶工作原理
电热水壶是一种通过电能加热水的家用电器。
它的工作原理主要包括以下几个部分：加热元件、温控系统和供电系统。
加热元件是电热水壶最核心的部件，通常采用电热丝或电热管。
当烧开水时，加热元件通过电能转换为热能，将水加热至设定的温度。
电热丝或电热管表面的高温能够快速传递给水，使水迅速升温。
温控系统起到控制和保护的作用。
它通常由温度传感器和控制电路组成。
温度传感器检测到水温达到设定值后，会发送信号给控制电路，控制电路则会切断加热元件的供电，达到节约能源和避免超温的目的。
当水温降低到一定程度时，温控系统会再次发送信号，使加热元件继续加热水。
供电系统是保证电热水壶正常工作的动力来源。
它通常由电源线、开关和保险丝等组成。
电源线将电热水壶与电源连接起来，将电能传输给供电系统。
开关用于控制电热水壶的开关机状态，用户可以通过开关来启动或关闭电热水壶的加热功能。
保险丝则起到过载保护作用，能够在电流过大时自动断开电路，防止发生火灾等安全事故。
通过上述的工作原理，电热水壶能够将冷水迅速加热至设定温度，满足人们生活中烧水的需求。
使用电热水壶方便、快捷、安全，成为人们日常生活中不可或缺的电器产品之一。
电热水壶的工作原理
电热水壶的工作原理
电热水壶的工作原理是通过电能将水加热至沸腾的温度。
它主要由以下组成部分构成：
1. 加热元件：电热水壶内部有一个称为加热盘或发热体的零件。
这是一个电阻丝或发热膜，通电后会产生热能。
加热元件通常安装在水壶的底部。
2. 控制电路：电热水壶还配备了一个控制电路板，可以控制加热元件的开关。
通过控制电路，我们可以调整水壶的加热温度和自动断电的条件。
3. 温度传感器：一些高级的电热水壶还配备了温度传感器，用于检测水温。
传感器会监测水的温度，并通过控制电路来调节加热元件的工作。
4. 安全装置：为了防止烧开后继续加热导致水壶损坏，电热水壶通常还配备了安全装置。
这些安全装置可以是过热保护器或自动断电开关，当水烧开后会自动切断电源，以确保安全使用。
当使用电热水壶时，首先将水注入水壶，然后将电源线插入电源插座。
接通电源后，控制电路会将电能传递给加热元件。
加热元件开始发热，将热能传递给水。
水的温度会逐渐升高，当温度达到设定温度后，控制电路会自动切断电源，停止加热。
如果水壶内部的温度过高，安全装置会起到保护作用，自动切断电源。
通过这种方式，电热水壶可以快速将水加热至所需温度，提供热水使用。

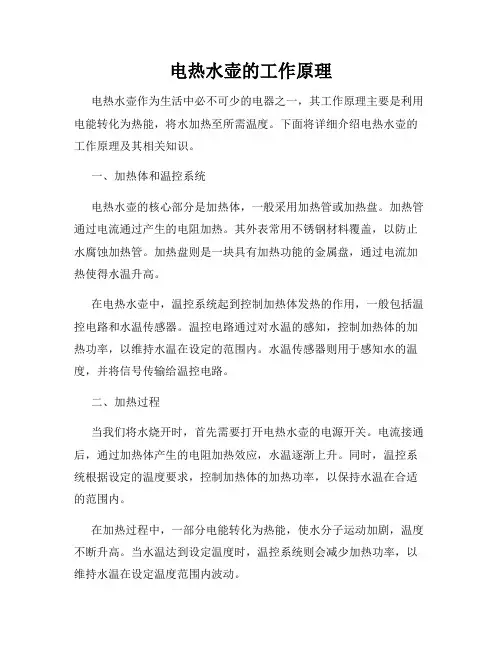

电热水壶的工作原理
电热水壶的工作原理电热水壶作为生活中必不可少的电器之一，其工作原理主要是利用电能转化为热能，将水加热至所需温度。
下面将详细介绍电热水壶的工作原理及其相关知识。
一、加热体和温控系统电热水壶的核心部分是加热体，一般采用加热管或加热盘。
加热管通过电流通过产生的电阻加热。
其外表常用不锈钢材料覆盖，以防止水腐蚀加热管。
加热盘则是一块具有加热功能的金属盘，通过电流加热使得水温升高。
在电热水壶中，温控系统起到控制加热体发热的作用，一般包括温控电路和水温传感器。
温控电路通过对水温的感知，控制加热体的加热功率，以维持水温在设定的范围内。
水温传感器则用于感知水的温度，并将信号传输给温控电路。
二、加热过程当我们将水烧开时，首先需要打开电热水壶的电源开关。
电流接通后，通过加热体产生的电阻加热效应，水温逐渐上升。
同时，温控系统根据设定的温度要求，控制加热体的加热功率，以保持水温在合适的范围内。
在加热过程中，一部分电能转化为热能，使水分子运动加剧，温度不断升高。
当水温达到设定温度时，温控系统则会减少加热功率，以维持水温在设定温度范围内波动。
三、安全措施为了确保用户使用电热水壶的安全性，电热水壶还配备了一系列安全措施。
例如，水壶底部通常设计有温控器，当底部温度过高时，温控器会自动切断电源，以防止温控失效而引发安全事故。
此外，水壶盖上通常也会设置温控装置，当水壶没有水或水已经烧开时，温控装置会切断电源，以避免干烧损坏加热体。
总结电热水壶通过加热体和温控系统的配合工作，将电能转化为热能，达到加热水的目的。
通过温控系统的控制，电热水壶可以自动维持水温在设定的范围内，保证用户使用的便利和安全性。
当我们需要烧开水时，简单操作即可完成，使电热水壶成为现代生活中不可或缺的厨房电器之一。
以上就是电热水壶的工作原理，通过电能转化为热能，实现加热水的目的。
希望本文对大家理解电热水壶的工作原理有所帮助。
保温电热水壶工作原理
保温电热水壶工作原理
保温电热水壶主要依靠保温层、加热元件和温控系统来实现加热和保温的功能。
保温层是保温电热水壶的外部层，通常由双层或多层槽板构成。
槽板之间的空间通常填充有保温材料，如聚氨酯、聚苯乙烯等，用于阻止热能的传递。
这样一来，即使在加热结束后，保温电热水壶内的水温也能够保持相对较高的水平。
加热元件是保温电热水壶中的重要组成部分，通常是由加热器和温控器组成。
加热器可以是电热丝或电热管，通过加热器放出的热能将壶内的水加热至所需温度。
温控器则用于监测水温，并根据设定的温度范围自动控制加热元件的工作，以保持水温在设定范围内。
加热过程中，电热丝或电热管通过电流加热，产生热量，传递给壶内的水。
这样可以迅速将水加热到设定的温度。
一旦水达到设定温度，温控器将停止供电给加热元件，从而避免过热和能源浪费。
在加热完成后，保温层起到了阻止热能流失的作用。
由于空气是一种较差的导热介质，保温层能有效减少热能传递到外部环境，从而保持水的温度较长时间。
这样用户就可以随时享用到温热的水，而不必重新加热。
综上所述，保温电热水壶通过加热元件将水加热至设定温度，然后通过保温层阻止热能流失，实现了保温和加热的功能。
电热水壶工作原理
电热水壶工作原理电热水壶是我们日常生活中常见的电器之一，它能快速将水加热至沸腾，为我们提供热水。
那么，电热水壶是如何工作的呢？本文将详细介绍电热水壶的工作原理。
一、电热水壶的组成电热水壶通常由以下几个主要部件构成：1. 壶身：一般由不锈钢材料制成，具有良好的导热性能和耐高温性能。
2. 加热盘：位于电热水壶底部的加热部分，通常使用加热管或加热盘来传导热量。
3. 控制器：位于电热水壶底座上的电路板，负责控制加热过程和温度。
4. 保温层：环绕在壶身外部，用来保持热水的温度。
二、电热水壶的工作原理当我们接通电源后，控制器会将电能转化为热能，并通过加热盘将热能传导给壶身中的水。
具体来说，电热水壶的工作原理如下：1. 加热过程当我们按下开关后，控制器会接通电源，电能进入加热盘，加热盘开始发热。
加热盘的发热源可以是加热管，也可以是加热盘，不同的电热水壶可能采用不同的加热方式。
2. 水的传热加热盘发热后，热量会通过壶身传递给水。
壶身的导热性能很好，可以迅速将热量传递给水分子，使水的温度迅速升高。
3. 温度控制控制器中内置了一个温度传感器，可以监测水的温度变化。
当水的温度达到设定的温度后，控制器会自动切断加热盘的电源，以避免过热。
4. 保温功能当水的温度达到设定的温度后，电热水壶会切换到保温模式。
保温层的作用是减少热量的散失，使水保持在一定的温度范围内。
三、优势和应用电热水壶具有许多优势，使其成为人们生活中不可或缺的电器之一：1. 快速加热：电热水壶可以迅速将水加热至沸腾，节省了烧水的时间。
2. 安全可靠：控制器中的温度传感器可以及时监测水的温度，确保加热过程安全可靠。
3. 省电节能：电热水壶使用电能转化为热能的方式，相比传统的煤气炉烧水更加节能环保。
4. 多功能：现代电热水壶还具有保温、温控、自动断电等功能，提供更多便利性和舒适度。
电热水壶广泛应用于家庭、办公室、旅行等场所，满足了日常生活中的热水需求。
它的快速加热和智能控制功能受到了人们的喜爱，并在改善生活质量方面发挥了积极的作用。
电热水壶加热工作原理
电热水壶加热工作原理电热水壶是我们日常生活中常见的电器，它可以快速将水加热至适宜的温度，为我们提供方便。
那么，电热水壶是如何实现加热的呢？本文将介绍电热水壶的加热工作原理。
1. 电热水壶的组成结构电热水壶主要由以下部件组成：壶体、盖子、手柄、开关、加热管、温控元件、水位传感器等。
2. 壶体和手柄的设计壶体是电热水壶的主体结构，通常由不锈钢或塑料制成。
其设计可有效隔离外界温度，减少热量散失。
手柄则用来握住水壶，使加热时不会烫伤。
3. 盖子与开关盖子是用来盖住水壶的壶口，防止水分外溢。
开关则用来控制电热水壶的加热过程，可以有多档温度选择。
4. 加热管的作用加热管是电热水壶的核心部件，它是通过电能转化为热能。
加热管通常由镍铬合金制成，具有较高的电阻率。
当通电时，加热管就会产生电阻热，将水壶内的水加热。
5. 温控元件的作用温控元件是用来控制电热水壶的加热温度的。
常见的温控元件有双金属片、热敏电阻等。
当水温达到设定的温度时，温控元件会发出信号，切断加热管的电流，避免水温过高。
6. 水位传感器的作用水位传感器用来检测水壶内的水位。
当水位过低时，水位传感器会发出信号，避免加热管空烧，确保安全。
7. 加热工作原理当我们将水壶插入电源并打开开关时，电流经过加热管，产生电阻热。
加热管与水壶壁面的接触面积较大，热量可以快速传导给水，使水温升高。
当水温达到设定的温度时，温控元件会切断电源，停止加热。
这样，我们就可以方便地使用热水了。
8. 安全保护措施为了保证使用安全，电热水壶通常会配备一系列安全保护措施。
除了温控元件和水位传感器外，还有过热保护装置。
当加热管温度异常过高时，过热保护装置会立即切断电源，防止电热水壶损坏或引发其他安全问题。
综上所述，电热水壶通过加热管的电阻热转化将水加热，利用温控元件控制加热温度，并配备水位传感器和过热保护装置来确保使用安全。
电热水壶以其快速、方便的加热功能，在我们的生活中发挥着重要的作用。
电热水壶加热工作原理
电热水壶加热工作原理电热水壶是现代家庭必备的电器设备之一。
它通过电能将水加热至沸腾，实现提供热水的功能。
本文将详细介绍电热水壶的工作原理，包括电路结构、加热元件以及加热过程。
一、电路结构电热水壶的电路结构主要由控制电路和加热电路组成。
1. 控制电路控制电路的功能是监测水温并控制加热过程。
通常包括温度传感器、控制芯片和电源供应等部分。
温度传感器用于感知水的温度，通过控制芯片将温度信号传递给加热电路，以实现温度的控制。
2. 加热电路加热电路是电热水壶的核心组成部分。
它由加热元件和保护元件组成。
加热元件通常采用电阻丝或电热盘等材料制成，能够产生大量的热量。
保护元件主要包括热保护器和过热保护器，用于防止加热过程中的温度过高引发安全隐患。
二、加热元件加热元件是实现电热水壶加热功能的关键部分。
常见的加热元件有电阻丝和电热盘两种。
1. 电阻丝电阻丝是一种利用材料电阻发热的加热元件。
常用的电阻丝材料有镍铬合金、铁铝合金等。
当电阻丝通电时，会发生电流通过并产生电阻发热，从而将水加热至沸腾状态。
2. 电热盘电热盘是一种利用电能产生热能的加热元件。
通常由电热导体和陶瓷基座组成。
电热导体具有较高的电阻率，当电流通过时会发生较大的热量产生，从而将水加热。
三、加热过程电热水壶的加热过程主要包括温度控制和加热传导两个阶段。
1. 温度控制温度控制是电热水壶将水加热至设定温度的过程。
当水温低于设定温度时，控制电路向加热电路供电，使加热元件开始发热。
温度传感器不断监测水温，当水温接近设定温度时，控制电路会停止供电，以避免温度过高。
2. 加热传导加热传导是加热元件将产生的热量传导给水的过程。
加热元件发热后，产生的热能会通过直接接触或通过传热介质传导给水，使水温逐渐升高。
水的温度升高后，热量会进一步传递至整个水体。
在加热过程中，电热水壶的控制电路会不断监测水的温度，并根据设定温度和实际温度的差异来控制加热元件的工作。
一旦温度达到设定值或超过安全温度范围，控制电路会停止供电，从而保证加热过程的安全性和稳定性。
电热水壶工作原理
电热水壶工作原理
电热水壶通过利用电能转化为热能，从而将水加热至所需温度。
其工作原理可以分为加热元件、控制系统和保温系统三个部分。
加热元件是电热水壶最关键的部分，通常采用的是加热管。
加热管内部有电阻丝，通过接通电源，电流流过电阻丝，产生大量的热能。
这些热能通过加热管的外壁传导给水，使水温上升。
控制系统用于控制和监测加热过程，以保证水的温度在设定范围内。
一般情况下，控制系统由温度传感器和控制电路组成。
温度传感器感知水的温度变化，并将信号传输给控制电路。
控制电路会根据设定的温度值判断是否需要继续加热，如果需要，则通电给加热元件，否则停止加热。
保温系统用于保持加热后水的温度稳定。
通常采用的是保温壶体结构和保温层。
保温壶体结构是指壶体内外之间形成封闭的空腔，减少了外部空气的热交换。
而保温层则由绝缘材料构成，减少了热能的传导和辐射损失，从而延长了保温时间。
电热水壶通过这个工作原理，能够快速将水加热，使其达到适宜的温度。
这种便利的加热方式，使得电热水壶成为了家庭和办公场所中重要的炊具之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、电热水壶的特点
这种热水壶小巧玲珑、方便携带、占空间位置小，壶体与电源分体结构，烧水时接通电源，水沸时自动断电，操作安全。
采用大功率加热，加热速度快，烧开一壶水只需4～5分钟，具有自动控温，水开后自动断电功能，并设置防干烧、超温双重保护。
二、电热水壶的基本结构
BD-15型电热水壶结构如图1所示，主要由壶体、电源连接器、发热器、蒸汽感应控制器和防干烧温控器等零部件组成。
l、壶体
装水容量1．8L用耐高温塑料制成。
按壶盖按钮，可以打开壶盖。
水位窗印有最低水位MIN、最高水位若MAX，注水多少一目了然。
提手上端装有指示灯，亮红光表示通电加热．熄灭表示水已烧开。
提手下端装有开／关按键，按下按键自动烧水，水烧开后，按键自动复位。
2．电源连接器由接电底板、接电插座和电源线等组成。
壶体插入接电插座自动通电，拿起壶体自动断电，使用安全。
3，发热器是烧水热源，其结构如图2所示。
它主要由不锈钢电热管、连接端盖、底座和接电插头等组成。
发热器功率1500W，用Φ8mm不锈钢电热管制成，两引脚通过底座的触点与接电插头连接，同时电热管的中点(即发热温度最高点)与连接端盖焊成一体，用于防干烧传递热量。
发热器底座内部装置防干烧温控器，上方装置蒸汽感应控制器。
发热器自成电源回路。
4，蒸汽感应控制器其作用是水烧开后自动断电，结构如图3所示。
它主要由热双金属片、动静触点、弹簧片、摆动架和按键等组成。
蒸汽感应控制器装在发热器插口上，感温部分正对蒸汽管。
热双金属片(型号：ISC-108SP)由热膨胀系数不同的两种金属片轧制成片状，其中一片膨胀系数较大，而另一片较小。
控制器末按下按键时(如图3a)，摆动架的触杆压住动触片，动静触点呈断开状态。
按下按键后(如图3b)，摆动架动作，热双金属片受压通过支点1往右摆，与此同时，触杆离开动触片，动静触点呈闭合状态，接通电源，发热器发热。
热双金属片感温后，热膨胀系数大的伸长多，使双金属片向热膨胀系数小的那面弯曲．如图3b的弧形虚线所示。
当水烧开时，大量蒸汽经蒸汽管冲到热双金属片，弯曲度达到最大极限而产生作用力F，热双金属片闪动复位，带动摆动架、按键动作，动静触点断开。
5·防干烧温控器防干烧温控器设计得很巧妙，安装在发热器的底座内，其剖面结构如图4所示。
它主要由凸半球形热双金属片、触杆、动静触点、支架等组成。
防干烧温控器凸半球形热双金属片与电热管连接端盖凹半球形吻合，能很好地传递电热管热量。
若水壶无水时接通电源，电热管立即高热，热量通过连接端盖传给热双金属片而反向变形，如图中弧形虚线，触杆顶开动触片，动静触点断开而切断电源。
当电热管冷却至常温时，热双金属片恢复原态，动静触点闭合。
三、电热水壶电路原理
电热水壶电路较简单，除指示灯电路外，一般不用导线而采用接片、触点连接电路，如图5所示。
XP是带接地的三极电源插头，XB是电源连接器，S是开／关按键，STl是蒸汽感应控制器，ST2是防干烧温控器，R是降压电阻，HL是加热指示灯，EH是电热管。
接通220V 交流电源，按下S，HL亮红光，EH开始升温。
约加热5分钟，水烧开沸腾，产生大量蒸汽冲入蒸汽管，STl感温而断开，切断电源，HL熄灭，EH停止加热。
STl一经断开就不能自动复位，水温降低后，若要再加热须重按S。
若壶内无水通电，约经25秒钟，ST2自动断开电源，防止烧坏电热管。
冷却后注水，电热水壶恢复正常。
