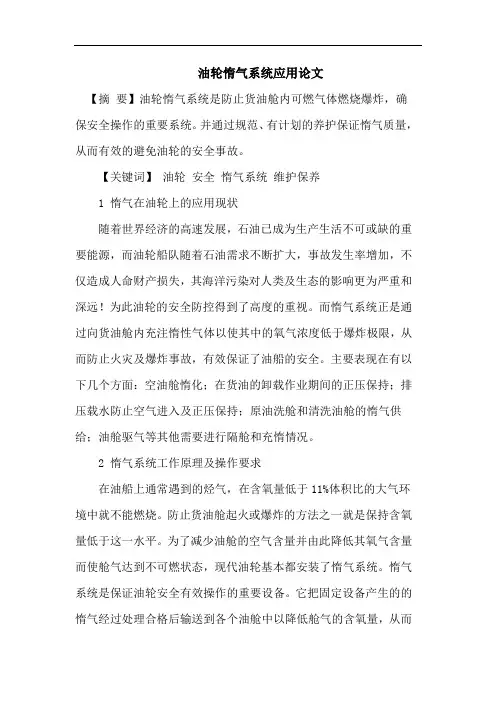

油轮惰气系统应用论文
油轮惰气系统应用论文【摘要】油轮惰气系统是防止货油舱内可燃气体燃烧爆炸，确保安全操作的重要系统。
并通过规范、有计划的养护保证惰气质量，从而有效的避免油轮的安全事故。
【关键词】油轮安全惰气系统维护保养1 惰气在油轮上的应用现状随着世界经济的高速发展，石油已成为生产生活不可或缺的重要能源，而油轮船队随着石油需求不断扩大，事故发生率增加，不仅造成人命财产损失，其海洋污染对人类及生态的影响更为严重和深远！为此油轮的安全防控得到了高度的重视。
而惰气系统正是通过向货油舱内充注惰性气体以使其中的氧气浓度低于爆炸极限，从而防止火灾及爆炸事故，有效保证了油船的安全。
主要表现在有以下几个方面：空油舱惰化；在货油的卸载作业期间的正压保持；排压载水防止空气进入及正压保持；原油洗舱和清洗油舱的惰气供给；油舱驱气等其他需要进行隔舱和充惰情况。
2 惰气系统工作原理及操作要求在油船上通常遇到的烃气，在含氧量低于11%体积比的大气环境中就不能燃烧。
防止货油舱起火或爆炸的方法之一就是保持含氧量低于这一水平。
为了减少油舱的空气含量并由此降低其氧气含量而使舱气达到不可燃状态，现代油轮基本都安装了惰气系统。
惰气系统是保证油轮安全有效操作的重要设备。
它把固定设备产生的的惰气经过处理合格后输送到各个油舱中以降低舱气的含氧量，从而达到安全操作目的。
防火防爆原理可由图2.1（烃/空气/惰气混合气图）得以说明，该图以烃气/空气的混合比表明烃气与氧气之间的关系。
图2.1中的橙色区域为可燃/可爆混合气体区域，在作业中应尽量避免货舱中的气体进入这一区域。
可燃限度值因不同烃气纯度和不同石油液体所生成的混合气而变化，通常把原油油气的可燃下限和可燃上限（LFL和UFL）分别取为1%和10%的体积比。
这两个数值在上图中以AB线上的C点和D点表示。
图上任意点都代表在烃气含量和氧气含量的限定条件中烃气、空气和惰气的混合气体。
AB线表示无任何惰气的烃气与空气的混合气，AB线的倾斜代表氧气含量随着烃气含量的的增加而减少。
浅析惰气系统在油轮的应用
备可燃性 。 这就表 明通过引入额 外的惰性气体， 即以驱气的方法 ， 可 用 此 系 统 。 ３ ． ５烟 气 式惰 气 系统 组 成 以把Ｆ 点所代表 的那种混合气 处理成Ｈ点所代表 的另一种混合气 。 油船烟气式惰气系统可分为惰气产生 、 气体 隔离和惰气分配三 ３惰气系统的组成 部分 ， 每一部分均由多个设备组成。 惰气产生部分包括取气阀、 洗涤 ３ ． １惰 气 系统 的分 类 塔、 风机和压力调节 阀； 气体 隔离部分包括 甲板水封 、 止 回阀和 甲板 根据产生方式和使 用方法的不 同， 惰性气 体系统 目前分为两 隔离 阀； 惰气分配部分包括 ： 甲板惰气主管、 Ｐ ／ Ｖ ￣ ２断器 、 分支管系和 类， 一类氮气瓶系统 ， 另一类是惰性气体 发生系统。 氮气瓶系统意 即 入 舱阀。 实船应用的惰气系统包含多种不 同的类型 ， 油轮上普遍 采 船上装有 氮气瓶组 ， 船舶靠岸冲装， 量小成本高 ， 一般是小型液货船 用的是锅炉烟气和惰气发生器组合式的惰气发生系统 。 锅炉烟气 式 使用 。 惰性气体发生系统 ， 即惰性气体在船上是不断产生的， 而非固 惰气发生系统的设备 众多 ， 主要包括取 气阀 、 洗涤塔 、 惰气风机 、 压 定存储的。 根据产生方式的不同， 可 以分为烟气式惰气产生 系统 、中 力调节 阀、 甲板水 封 、 甲板止 回阀、 甲板 隔离 阀、 压力真 空阀（ Ｐ ／ Ｖ 空纤维膜氮气系统 、 变压 吸附式氮气系统 。 阀） 、 压力 真空破坏器（ Ｐ ／ Ｖ Ｂ Ｒ Ｅ ＡＫ Ｅ Ｒ） 惰气桅 、 氧气分析仪等 ， 每 ３ ． ２ 烟 气式 惰 气 系统 个设 备 、 阀件均有 自己独特的功能 ， 是系统不可或缺的 。 烟气 式惰气是船用惰气的主要形式， 其产生方式主要 由以下三 ４惰气系统维护保养要求 种： （ １ ） 烟气式惰性气体系统 ； 烟气式惰性气体系统就是利用船上主 ４ ． １每 月应安 排 的 系统 功 能检 查试 验 辅锅炉的烟气 ， 经过洗涤塔对 其冷却、 除硫 、 除尘。 检验合格的惰性 检查试验应涵盖如下功能 ： 所有警 报和脱开效用 ， 烟气隔离阀 气体 ， 通过风机经 甲板水封送至惰气总管分配到货油舱中 。 该 系统 的功能效用 ， 遥控及 自动控制 阀的操作效用 ， 甲板水封及 单向止回 目前 是船上最 常用 的一种 。 （ ２ ） 惰气发生器式惰性气体系统 ； 这种惰 阀的功能试验 ， 惰气风机 的振动情况 ， 水封前后的气体漏泄检查 ， 吹 性气体是 由独立发生器惰气装置提供 ， 它通过在该装置的燃烧 室内 灰的连锁功能 ， 固定／ 手提式氧气分析仪 的校 验及 操作 。 燃烧一般 的轻质柴油或重油， 产生的烟气经过冷却和净化处理后输 ４ ． ２货 油舱 气体 置换 送到油舱 。 由于该装置中有一套特殊的燃烧装置及控 制系统 ， 使油 通 常有三种安排方法 来进行气体置换 ： 惰气上部进入 上部排 燃烧 充分 ， 所 以产生 的惰气质量较高 ， 该系统产生 的惰性气体 的含 出一 依据稀释原理。 惰气下部进入上部排 出一 依据稀释 原理 。 惰气上 氧量 在０ ． １ ％以下。 这种 惰性气体系统 就是我们船上常用 的ＴＯＰ － 部进入 下部排 出— 依 据置换和稀释 原理 。 稀释和置换方法的主要不 Ｐ Ｉ ＮＧ ＵＰ Ｇ Ｅ ＮＥ ＲＡ ＴＯ Ｒ￣种 ， 也常叫做惰气发生器 。 一般在惰气 同点在 于 ： 稀释法的惰气进舱速度高， 而置换法的惰气进舱速度低 ， 用量较大 时如 卸货等 ， 不用 此系统 。 在惰 气用量 小如 满载航行货油 经验表 明置换法的惰气进舱速度如低至２ ５ ０ ｍｍｗｇ ， 效果会很好 ， 因 舱需 要补 气时， 有 时用此惰性气体系统工作 。 （ ３ ） 组合式惰性气体系 多个舱可被 同时进行气体置换 。 实际操作 中， 可采用稀释＋ 置换的组 统； 组合 式惰性 气体 系统 既可以作为烟 气惰 气装置使用 ， 即冷 却净 合方法进行舱 内除气， 效果更佳 。 气体置换 时有一点很重要， 就是在 化烟气使 之变为合格的惰性气体 ， 也可 以作为独立发生器惰气装置 喇叭 口应是干的 ， 即不能有水。 水会阻碍Ｉ Ｇ 的流通， 克服 的办法可通 使用 ， 即在空气助燃下 ， 燃烧油或燃气产生高质量的惰 气， 还可将柴 过让喇叭 口有 点倾斜。 多舱一组 同时充惰 时， 从上部进入 的惰气 应 油机 或燃 气轮机排 出的废气再燃烧 ， 产生合格的惰性气体 。 无论何 保持２ ０ ０ — ２ ５ ０ ｍｍｗｇ 的压 力 ， 气体的排出应从底部 且最 好逐 次通过 种惰 气来源 ， 所产生 的惰 气在送往各货油舱之前 ， 都必须 经过用水 各舱后排至大气 ， 应确保舱 内含氧量低于８ ％， 含氧量 的测量 应从不 冷却和洗涤 ， 以清 除其 中的烟灰和含硫的酸性物质。 同高度处取样。 无论采用何种方法 ， 也不论是进行充惰还是驱气 ， 至
船用惰性气体系统原理与应用
船用惰性气体系统原理与应用一、惰性气体系统概要1.发展过程我们知道任何可燃物质的燃烧必须同时具备下列三个条件:(1)有可燃物存在:凡能与空气中的氧或氧化剂起剧烈反应的物质均称为可燃物。
可燃物包括可燃固体，如煤、木材、纸张、棉花等;可燃液体，如汽油、酒精、甲醇等;可燃气体，如氢气，氧化碳、液化石油气等。
在化工生产中很多原料、中间体、半成品和成品是可燃物质。
(2)有助燃物存在:凡能帮助和维持燃烧的物质，均称为助燃物。
常见的助燃物是空气和氧气以及氯气和氯酸钾等氧化剂。
(3)有点火源存在:凡能引起可燃物质燃烧的能源，统称为点火源，如明火、撞击、摩擦高温表面、电火花、光和射线、化学反应热等。
可燃物、助燃物和点火源是构成燃烧的三个要素，缺少其中任何一一个，燃烧便不能发生;另外,燃烧反应在温度、压力、组成和点火能量等方面都存在极限值。
在某些条件下，如可燃物未达到一定的浓度，助燃物数量不够,点火源不具备足够的温度或热量，即使具备了燃烧的三个条件，燃烧也不会发生。
例如氢气在空气中的浓度小于4%时就不能点燃，而一般可燃物质在空气中的氧气低于14%时也不会发生燃烧。
对于已经进行着的燃烧，若消除其中一个条件，燃烧便会终止,这就是灭火的基本原理。
因此油舱内可燃气体发生燃烧爆炸事故，也必须同时具备三个条件:可燃石油气浓度在“爆炸范围”内;有足够量的氧气，舱内氧气含量在“临界点"以上;有点火源，其能量达到可燃气燃烧所需最低点火能量。
作为防止油船爆炸的方法，自古以来主要是从控制明火点火源出发的。
但是，自1969年末,3艘新造的大型油船连续发生爆炸事故之后,人们才更清楚地了解到静电乃是一种新的点火源，而且又很难控制。
在这种形势的推动下,关于强制造成一种即使有火源存在也不会发生爆炸的“油舱气体状态控制”的研究，才有了急速的进展。
图5-5 碳氢化合物、氮、氧及混合气的可燃爆炸范围这种方式的原理如图5-5所示,它是利用从原油中挥发出来的石油气体只有在某一限定的气体浓度范围内才会发生爆炸的原理，强制性地使货油舱内的气体状态处在不能燃烧爆炸的范围之内。
油船惰性气体系统
油船惰性气体系统油船装载的是易燃易爆的原油或成品油，当货油舱内的油气与空气混合，并达到一定的含氧量后，极易发生火灾和爆炸事故。
因而船级社规范对货油舱内的气体置换有明确的要求。
对载重量为20000吨及以上的载运闪点（闭杯试验）不超过60℃的原油船或成品油船，以及所有使用原油洗舱的油船，均应设置惰性气体系统。
一、惰性气体的功能1. 降低货油舱内大气的含量，使舱内大气达到不能支持燃烧的程度，而使空舱惰性化。
2. 在航行中使货油舱内的大气含氧量（以体积计）不超过8%，并保持正压状态，但需要排清货油舱的油气时除外。
3. 除有必要排清货油舱的油气外，保证在正常作业中，空气不进入货油舱。
4. 驱除空货油舱内的碳氢气，使其后的除气过程中货油舱内不致形成可燃气体。
二、烟气式惰性气体系统惰性气体系统的型式取决于惰性气体装置的型式。
惰性气体系统有以下3种型式：烟气式惰性气体系统、惰性气体发生装置系统和多功能惰性气体系统。
目前油轮上基本都使用烟气式惰性气体系统。
因其有供气量大，含氧量一般在4%~5%以下，不需额外消耗燃料，成本低，经济性高的优点。
1. 系统流程图图4.3.1所示为典型的烟气式惰性气体系统图。
其工作原理是柴油机排出的废气经废气锅炉后进入烟道，由风机5将其抽出，先通过烟气抽气阀2进入洗涤塔3进行冷却、脱硫和除尘；干净的烟气再经过除湿器去除烟气中的水份；然后烟气被风机打入货油舱，进入货油舱之前的管路中设有调节阀7、甲板水封装置8、单向阀16等。
由于烟气是从柴油机排出的废气中抽取，因而其中的氧气已基本上被燃烧掉，留下的主要是氮气，所以是一种惰性气体。
2. 主要设备的功能⑴烟气抽气阀烟气抽气阀2装于锅炉烟道和洗涤塔之间，连接管上接入蒸汽或空气冲洗管，需要时对阀进行冲洗。
另外，还接入空气密封管，当排气阀处于关闭状态时，由锅炉风机向抽气管供气，使抽气阀冷却和阻止烟气进入抽气管。
⑵洗涤塔洗涤塔3具有冷却、脱硫和除尘的功能。
船舶惰性气体系统的实际操作检查
液货船惰性气体系统操作性检查一、工作原理和基本要求1、工作原理：惰性气体系统通过将锅炉或惰性气体发生器产生的惰性气体引入净化器，在净化器的冷却装置中惰性气体温度下降并由撞击板装置把废气中的SO2、SO3和固体颗粒消除掉，从净化器出来的气体由风机增压并送到各货油舱的甲板水封，惰性气体风机将净化和冷却后的惰性气体送到液货舱充满液货舱剩余空间，以使该舱内的可燃气体浓度降低至可燃浓度以下。
2、基本要求。
2.2.1适用范围2．2.1.1 SOLAS公约规定对于载重量为20000吨及以上的液货船，其液货舱的保护应通过一个符合《消防安全系统规则》要求的固定式惰性气体系统来获得。
2.2.1.2 SOLAS公约规定在货舱清洗工序中使用原油来清洗的油船应装有符合《消防安全系统规则》要求的惰性气体系统和固定式洗舱机。
2.2.2 惰性气体系统的一般要求2.2.2.1 惰性气体系统应能够对空舱进行惰化、驱气和除气，并将货舱内的空气维持在所要求的氧气水平。
2.2.2.2 惰性气体系统应根据《消防安全系统规则》来设计、建造和测试。
2.2.2.3 安装了固定式惰性气体系统的液货船应装设封闭式的液位测量系统。
2．2．3《国际消防安全系统规则》中的要求2．2．3． 1.该系统应能够：.1 通过降低每一液货舱大气的含氧量，使之达到不能支持燃烧的水平，而使空液货舱惰化。
.2 在港内和海上始终保持任何液货舱内的任何部分的大气含氧量以体积计不超过8%并保持正压，但当需要对此种液货舱除气时除外。
.3 在正常作业中空气不得进入液货舱，但当需要对此种液货舱除气时除外。
.4 驱除空液货舱内碳氢化合物气体，以便随后的除气作业均不会在舱内产生可燃气体。
2．2．3．2 惰性气体的来源可以是来自主锅炉或辅助锅炉的经过处理的烟道气体。
主管机关也可以允许使用来自一个或多个各自独立的惰性气体发生器或其他来源或任何它们混合的烟道气体，但必须达到等效的安全标准。
不准使用利用储备的二氧化碳气体的系统，除非主管机关认为系统本身产生静电着火的危险已降至最小程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
油船惰性气体系统
油船装载的是易燃易爆的原油或成品油，当货油舱内的油气与空气混合，并达到一定的含氧量后，极易发生火灾和爆炸事故。
因而船级社规范对货油舱内的气体置换有明确的要求。
对载重量为20000吨及以上的载运闪点（闭杯试验）不超过60℃的原油船或成品油船，以及所有使用原油洗舱的油船，均应设置惰性气体系统。
一、惰性气体的功能
1. 降低货油舱内大气的含量，使舱内大气达到不能支持燃烧的程度，而使空舱惰性化。
2. 在航行中使货油舱内的大气含氧量（以体积计）不超过8%，并保持正压状态，但需要排清货油舱的油气时除外。
3. 除有必要排清货油舱的油气外，保证在正常作业中，空气不进入货油舱。
4. 驱除空货油舱内的碳氢气，使其后的除气过程中货油舱内不致形成可燃气体。
二、烟气式惰性气体系统
惰性气体系统的型式取决于惰性气体装置的型式。
惰性气体系统有以下3种型式：烟气式惰性气体系统、惰性气体发生装置系统和多功能惰性气体系统。
目前油轮上基本都使用烟气式惰性气体系统。
因其有供气量大，含氧量一般在4%~5%以下，不需额外消耗燃料，成本低，经济性高的优点。
1. 系统流程图
图4.3.1所示为典型的烟气式惰性气体系统图。
其工作原理是柴油机排出的废气经废气锅炉后进入烟道，由风机5将其抽出，先通过烟气抽气阀2进入洗涤塔3进行冷却、脱硫和除尘；干净的烟气再经过除湿器去除烟气中的水份；然后烟气被风机打入货油舱，进入货油舱之前的管路中设有调节阀7、甲板水封装置8、单向阀16等。
由于烟气是从柴油机排出的废气中抽取，因而其中的氧气已基本上被燃烧掉，留下的主要是氮气，所以是一种惰性气体。
2. 主要设备的功能
⑴烟气抽气阀
烟气抽气阀2装于锅炉烟道和洗涤塔之间，连接管上接入蒸汽或空气冲洗管，需要时对阀进行冲洗。
另外，还接入空气密封管，当排气阀处于关闭状态时，由锅炉风机向抽气管供气，使抽气阀冷却和阻止烟气进入抽气管。
⑵洗涤塔
洗涤塔3具有冷却、脱硫和除尘的功能。
它使烟气的温度下降到接近海水温度，一般要求比海水高2℃~5℃；去除烟气中的硫氧化物（SO2和SO3），一般要求脱硫率为90%~95%或更高；去除烟气中的烟尘等固体杂质，要求除尘率在90%以上。
图4.3.1 典型的烟气式惰性气体系统图
1-锅炉烟道；2-烟气抽气阀；3-洗涤塔；4-除湿器；5-风机；6-压力控制排放阀；
7-调节阀；8-甲板水封；9-货油泵；10-压力/真空安全装置；11-呼吸阀；
12-透气桅；13-氧分析仪；14-放气阀；15-压力传感器；16-单向阀；17-主截止阀
⑶除湿器
用来去除洗涤塔排气中的水滴，要求除水滴率在90%左右。
除湿器4的型式有过滤式、旋流式和挡板式等。
⑷甲板水封装置
甲板水封装置8是安全装置，以防止货油舱内可燃性气体逆流。
其原理是甲板水封内水柱的静压与货油舱油气的逆压相平衡，以阻止货油舱内可燃性气体的逆流。
⑸压力/真空安全装置
该装置设于甲板惰性气体总管（也是货油舱透气总管）上，其作用和要求前文已叙述。
⑹风机
一般使用电动离心式风机，风机5的风量应保证最大卸油量时油舱内能维持一微小正压。
风机总风量比货油泵的排量至少大25%。
风机一般应设置两台，每台风机的风量可以是总风量的100%或50%，所以有三种不同的配置方式。
⑺压力传感器
压力传感器15的功能是控制进入货油舱内的惰性气体压力，它通过控制排放阀6和调节阀7的开闭来维持惰性气体的压力。
当压力升高时，压力传感器送出电信号，使调节阀7关小，减少流量，从而使进入货油舱的惰性气体压力降低，同时，使排放阀6打开，将多余的惰性气体从烟囱顶部排出。
当压力降低时，开大调节阀，关闭或关小排放阀，使进入货油舱的惰性气体压力升高。
⑻氧分析仪
本系统图中的氧分析仪13的作用是对送入货油舱的烟气中的含氧量进行分析，显示并记录进入货油舱烟气的含氧量，当含氧量超过5%时仅会发出报警和记录。
也可以通过氧分析仪控制调节阀7的开闭，当含氧量超标时，关闭总管上的调节阀，打开与惰性气体总管连通的放气阀，将不合格的惰性气体放到大气中。
⑼放气阀
本系统中放气阀14的作用是当调节阀7关闭时，将调节阀7与甲板水封装置8之间管路中的惰性气体放入大气，因而它的开闭也是由调节阀控制的。
三、惰性气体发生装置系统
惰性气体发生装置系统是利用专门的燃烧器燃烧柴油，产生燃气经洗涤塔冷却、脱硫、除尘和除湿，而后得到高质量的惰性气体。
这种系统的优点是所产生的惰性气体含氧量低（1%~4%）、二氧化硫少、烟尘少。
其缺点是需额外消耗燃油，经济性差，并要设置专门的燃烧室、燃油泵、燃油柜等设备，造价高。
这种系统适用于没有大锅炉的成品油轮。
四、多功能惰性气体系统
这种装置是惰性气体发生装置系统的改进式，具有多种功能：
1. 可用锅炉的烟气产生惰性气体。
；
2.当锅炉的排烟含氧量过高时，在燃烧室内进行再燃烧产生含氧量小于5%的惰性气
体；
3.作为惰性气体发生装置，直接燃烧柴油后，得到高质量的惰性气体。
五、惰性气体管路及安装要求
1.惰性气体管路中适当位置需安装泄放阀，防止管路中积聚货油和水。
2. 惰性气体总管穿过最前面的安全处所的前壁内侧，应设1只自动控制的惰性气体调节阀（见图4.
3.1件7），在出现下述情况之一时该阀应能自动关闭：
⑴洗涤塔冷却水压力或流量降低到预定极限值。
⑵洗涤塔内水位升高至预定极限值。
⑶惰性气体温度升高至预定极限值。
⑷惰性气体风机发生故障。
3. 惰性气体甲板总管应设有通岸连接法兰，使惰性气体总管能与外部惰性气体供气管连接。
4. 惰性气体总管设有通向每一货油舱的支管，支管应装有带锁闭装置的截止阀。
5. 在惰性气体调节阀后的惰性气体总管上至少有两个止回装置，其中之一是甲板水封装置；另外还需设一个止回阀，安装于甲板水封装置之后。
在止回阀之后还需设一只截止阀，使甲板水封能与通往货油舱的惰性气体总管隔离。
6. 每台风机的进出口均应装设截止阀。
7. 在风机前的惰性气体管路上设新鲜空气进口盲法兰，可以用惰性气体风机来驱除货油舱内的气体。
8. 惰性气体调节阀前需设一根惰性气体循环管，可以回至洗涤塔或排入大气。
在循环管路上需设一只截止阀，此截止阀受惰性气体的含氧量以及甲板惰性气体总管的压力控制，并与惰性气体调节阀联锁控制。
9.在惰性气体调节阀和甲板水封装置之间的总管上，设1只放气阀，当调节阀关闭时，这部分管子内的惰性气体排至大气。
放气阀和调节阀联锁控制。
