整流管和二极管一样吗
五种二极管用途分类原理及应用
五种二极管用途分类原理及应用二极管是一种两端只能导通电流一个方向的电子器件，广泛应用于电子电路中。
下面将对五种不同类型的二极管的用途、分类原理及应用进行详细介绍。
一、整流二极管整流二极管是最常见的二极管类型之一，也被称为普通二极管。
它具有只允许电流在一个方向上流动的特性，常用于将交流电转换为直流电的整流电路。
其实现原理是基于半导体材料的PN结，当PN结的P端接在正电压（高电位）上，N 端接在负电压（低电位）上时，PN结处形成耗尽区，电流无法通过。
当P端接在负电压上，N端接在正电压上时，PN结处不再形成耗尽区，电流得以通过。
整流二极管的应用包括电源转换器、电动机驱动、充电电路等。
二、肖特基二极管肖特基二极管是一种由金属与半导体接触形成的二极管。
它具有低电压损失、快速开关速度和低反向电流等特点。
肖特基二极管的工作原理是基于肖特基接触，即由于金属和半导体之间的电子互相扩散而形成的电势垒。
与整流二极管相比，肖特基二极管具有更低的开启电压且反向耐压较低。
它广泛应用于高频电路、开关电源、闭环控制电路等领域。
三、快恢复二极管快恢复二极管是一种在有源区恢复更快的二极管，常用于高频和高功率电路中。
其主要特点是恢复时间短，能够较快地提供导通状态，从而减小电压压降和功率损耗。
快恢复二极管的核心技术是降低PN结的耗尽层宽度，以实现更快的恢复速度。
快恢复二极管常用于电源开关电路、光伏逆变器、军事雷达等高性能电源和高频电路。
四、肖特基势垒调制二极管肖特基势垒调制二极管（Schottky Barrier Diode，SBD）是一种工作在高频范围内的二极管。
它的优点在于具有快速开关速度、低正向电压丢失和低反向电流。
肖特基势垒调制二极管的工作原理是利用了金属与半导体之间的Schottky接触，形成了一种比PN结更快和更高效的电子注入和排出方式。
典型应用包括射频电路中的混频器、变频器以及开关电源。
五、发光二极管发光二极管（Light Emitting Diode，LED）是一种可以将电能转化为可见光的二极管。
二极管种类及应用
二极管之邯郸勺丸创作一、二极管的种类二极管有多种类型：按资料分，有锗二极管、硅二极管、砷化镓二极管等；按制作工艺可分为面接触二极管和点接触二极管；按用途分歧又可分为整流二极管、检波二极管、稳压二极管、变容二极管、光电二极管、发光二极管、开关二极管、快速恢复二极管等；接构类型来分，又可分为半导体结型二极管，金属半导体接触二极管等；依照封装形式则可分为惯例封装二极管、特殊封装二极管等。
下面以用途为例，介绍分歧种类二极管的特性。
1．整流二极管整流二极管的作用是将交流电源整流成脉动直流电，它是利用二极管的单向导电特性工作的。
因为整流二极管正向工作电流较大，工艺上多采取面接触结构。
南于这种结构的二极管结电容较大，因此整流二极管工作频率一般小于3kHz。
整流二极管主要有全密封金属结构封装和塑料封装两种封装形式。
通常情况下额定正向T作电流LF在l A以上的整流二极管采取金属壳封装，以利于散热；额定正向工作电流在lA以下的采取全塑料封装。
另外，由于T艺技术的不竭提高，也有很多较大功率的整流二极管采取塑料封装，在使用中应予以区别。
由于整流电路通常为桥式整流电路(如图1所示)，故一些生产厂家将4个整流二极管封装在一起，这种冗件通常称为整流桥或者整流全桥(简称全桥)。
罕见整流二极管的外形如图2所示。
选用整流二极管时，主要应考虑其最大整流电流、最大反向丁作电流、截止频率及反向恢复时间等参数。
普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管(例如l N系列、2CZ系列、RLR系列等)即可。
开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管或快恢复二极管。
2．检波二极管检波二极管是把叠加在高频载波中的低频信号检出来的器件，它具有较高的检波效率和良好的频率特性。
检波二极管要求正向压降小，检波效率高，结电容小，频率特性好，其外形一般采取EA玻璃封装结构。
二极管的分类大全
二极管的分类大全一、根据构造分类半导体二极管主要是依靠PN结而工作的。
与PN结不可分割的点接触型和肖特基型,也被列入一般的二极管的范围内。
包括这两种型号在内,根据PN结构造面的特点,把晶体二极管分类如下：1、点接触型二极管点接触型二极管是在锗或硅材料的单晶片上压触一根金属针后,再通过电流法而形成的。
因此,其PN结的静电容量小,适用于高频电路。
但是,与面结型相比较,点接触型二极管正向特性和反向特性都差,因此,不能使用于大电流和整流。
因为构造简单,所以价格便宜。
对于小信号的检波、整流、调制、混频和限幅等一般用途而言,它是应用范围较广的类型。
2、键型二极管键型二极管是在锗或硅的单晶片上熔接或银的细丝而形成的。
其特性介于点接触型二极管和合金型二极管之间。
与点接触型相比较,虽然键型二极管的PN结电容量稍有增加,但正向特性特别优良。
多作开关用,有时也被应用于检波和电源整流（不大于50mA）。
在键型二极管中,熔接金丝的二极管有时被称金键型,熔接银丝的二极管有时被称为银键型。
3、合金型二极管在N型锗或硅的单晶片上,通过合金铟、铝等金属的方法制作PN结而形成的。
正向电压降小,适于大电流整流。
因其PN结反向时静电容量大,所以不适于高频检波和高频整流。
4、扩散型二极管在高温的P型杂质气体中,加热N型锗或硅的单晶片,使单晶片表面的一部变成P型,以此法PN结。
因PN结正向电压降小,适用于大电流整流。
最近,使用大电流整流器的主流已由硅合金型转移到硅扩散型。
5、台面型二极管PN结的制作方法虽然与扩散型相同,但是,只保留PN结及其必要的部分,把不必要的部分用药品腐蚀掉。
其剩余的部分便呈现出台面形,因而得名。
初期生产的台面型,是对半导体材料使用扩散法而制成的。
因此,又把这种台面型称为扩散台面型。
对于这一类型来说,似乎大电流整流用的产品型号很少,而小电流开关用的产品型号却很多。
6、平面型二极管在半导体单晶片（主要地是N型硅单晶片）上,扩散P型杂质,利用硅片表面氧化膜的屏蔽作用,在N型硅单晶片上仅选择性地扩散一部分而形成的PN结。

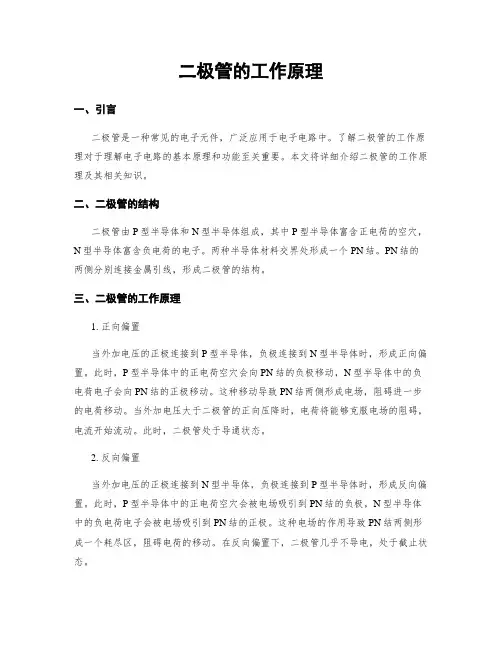

二极管的工作原理
二极管的工作原理一、引言二极管是一种常见的电子元件，广泛应用于电子电路中。
了解二极管的工作原理对于理解电子电路的基本原理和功能至关重要。
本文将详细介绍二极管的工作原理及其相关知识。
二、二极管的结构二极管由P型半导体和N型半导体组成，其中P型半导体富含正电荷的空穴，N型半导体富含负电荷的电子。
两种半导体材料交界处形成一个PN结。
PN结的两侧分别连接金属引线，形成二极管的结构。
三、二极管的工作原理1. 正向偏置当外加电压的正极连接到P型半导体，负极连接到N型半导体时，形成正向偏置。
此时，P型半导体中的正电荷空穴会向PN结的负极移动，N型半导体中的负电荷电子会向PN结的正极移动。
这种移动导致PN结两侧形成电场，阻碍进一步的电荷移动。
当外加电压大于二极管的正向压降时，电荷将能够克服电场的阻碍，电流开始流动。
此时，二极管处于导通状态。
2. 反向偏置当外加电压的正极连接到N型半导体，负极连接到P型半导体时，形成反向偏置。
此时，P型半导体中的正电荷空穴会被电场吸引到PN结的负极，N型半导体中的负电荷电子会被电场吸引到PN结的正极。
这种电场的作用导致PN结两侧形成一个耗尽区，阻碍电荷的移动。
在反向偏置下，二极管几乎不导电，处于截止状态。
四、二极管的特性1. 正向压降正向压降是指在正向偏置下，二极管两端的电压差。
不同类型的二极管具有不同的正向压降值，通常在0.6V至0.7V之间。
2. 反向击穿电压反向击穿电压是指在反向偏置下，当外加电压达到一定值时，二极管会发生击穿现象，电流迅速增大。
不同类型的二极管具有不同的反向击穿电压。
3. 电流-电压特性曲线电流-电压特性曲线描述了二极管在不同电压下的电流变化情况。
在正向偏置下，电流随着电压的增加而迅速增大；在反向偏置下，电流几乎为零。
五、二极管的应用1. 整流器二极管可以将交流电转换为直流电，用于电源中的整流器电路。
2. 信号检测器二极管可以用于检测和提取信号中的正半周或负半周，常用于无线电接收机中的检波器。
二极管的作用介绍
二极管的作用介绍二极管（Diode）是一种具有两个电极的电子元件，通常由半导体材料制成。
它被广泛应用于电子电路中，具有多种功能和应用，为电子设备的正常工作提供了保障。
下面将详细介绍二极管的作用。
1.整流功能：二极管最基本的功能之一就是整流。
当二极管的P端连接正电压源，N端连接负电压源时，二极管可以导通，电流可以通过。
而当P端连接负电压源，N端连接正电压源时，二极管处于反向偏置状态，无法导通。
利用这种特性，我们可以将交流信号转换为直流信号，实现电能的转换和传输。
2.保护功能：二极管具有保护电源和其他器件的功能。
它具有正向导通和反向截止的特性，可以将输入电压限制在一定范围内。
例如，在电路中加入反向二极管可以保护电子元件免受反向电压的破坏，同时还可以防止电流的突变和过载。
3.信号检波：二极管可用作信号检波器。
当交流信号通过二极管时，只有正半周或负半周能够导通二极管。
这样就可以将交流信号转换为脉冲信号，方便后续电子元件的处理和分析。
4.电压调节：二极管可用作电压稳压器。
当二极管正向导通时，其压降约为0.7V。
在电路中合理配置二极管，可以起到稳定电压的作用，使电路在一定电压范围内工作。
5.光电转换：光二极管是一种将光信号转换为电信号的二极管。
当光照射到光二极管上时，光能量激发电子在PN结内移动，产生电流。
这种光电转换的特性使光二极管被广泛应用于光电传感、显示和通信等领域。
6.振荡功能：在一些电子元件或电路中，二极管也可以用来产生振荡信号。
例如，在压控振荡器（VCO）中，通过控制二极管的工作状态，可以调节输出频率。
7.温度传感：热敏二极管具有根据温度变化而变化电阻值的特性。
根据热敏二极管的电阻变化，可以测量和感知环境的温度变化。
8.备份电源：二极管可以用作电池或蓄电池的备份电源，确保在主电源中断时仍能提供电能。
9.逻辑电路：二极管可以作为逻辑门（And、Or、Not门）的基本组成元件。
通过不同的组合和连接方式，可以构成各种逻辑电路，实现数字信号的处理和判断。
二极管的用途和种类
二极管的用途和种类二极管是一种只可以让电流在一个方向上流通的电子器件，被广泛应用于各种电子设备和电路中。
它是由N型半导体和P型半导体组成的晶体管，具有单向导电特性，可以在电子学中光偶合、整流、变频、检波、限幅、稳压、电压调节、放大等方面进行应用。
下面我们将详细介绍二极管的种类和应用。
1.普通二极管普通二极管是最基本的二极管器件，它的主要特点是正向电压小，反向电压大。
常用于整流、限流、稳压等电路中。
2.肖特基二极管肖特基二极管也被称为热电子二极管，由于它的构造与普通二极管不同，特点是正向导通电压低，截止电压高，反向漏电流小。
常用于高频电路和微波电路。
3.恢复二极管5.隧道二极管隧道二极管又被称为双基势垒二极管，它的主要特点是负电阻特性，可以在信号放大、振荡、开关电源等方面进行应用。
6.光电二极管光电二极管也被称为光敏二极管，它的主要特点是将光能转化为电能。
它经过改良可以用于太阳能电池、红外线探测器和光电传感器等方面。
肖特基光伏二极管又被称为太阳电池，它是一种将光能转化为电能的半导体器件，在太阳能领域得到了广泛的应用。
8.集成二极管集成二极管是一种被集成在芯片上的电子器件，可用于微处理器、存储器、数字信号处理器等领域。
1.整流普通二极管经常被应用于整流电路中，可以将交流电转变为直流电。
2.稳压肖特基二极管、肖特基势垒二极管、恢复二极管、稳压管等可以被用于稳压电路中，协助电路实现稳定的电压输出。
3.放大隧道二极管由于具备负电阻特性，因此可以被应用于放大电路中。
4.开关二极管在电路中还可以被用于开关电路中，可以进行快速的打开和关闭操作。
总结：二极管是一种经典的电子器件和半导体材料科学中的基础研究领域，其种类繁多，应用广泛，再加上它具有单向导电特性，因此在电子学中得到了广泛的应用。
这使得二极管成为电子学中不可或缺的元件之一。
什么是整流二极管？
什么是整流二极管？
整流二极管通常应用于电源电路中，利用其单向导电性将交流电转换成直流电。
整流二极管和普通二极管的区别是：整流二极管的PN结面积较大，故结电容比较大，不适合在高频条件下工作，同时正向电流比较大，反向击穿电压比较高，适合于大功率、高电压下工作。
目前整流二极管基本为由硅材料制造，稳定性好，比较耐高温。
整流二极管P区的载流子是空穴,N区的载流子是电子，在P区和N区间形成一定的位垒。
外加使P区相对N区为正的电压时，位垒降低，位垒两侧附近产生储存载流子，能通过大电流，具有低的电压降（硅管为0.7V，锗管为0.3 V）,称为正向导通状态。
若加相反的电压,使位垒增加，可承受高的反向电压，流过很小的反向电流（称反向漏电流），称为反向阻断状态。
整流二极管可用半导体锗或硅等材料制造。
硅整流二极管的击穿电压高，反向漏电流小，高温性能良好。
通常高压大功率整流二极管都用高纯单晶硅制造。
这种器件的结面积较大，能通过较大电流（可达上千安），但工作频率不高，一般在几十千赫以下。
整流二极管主要用于各种低频整流电路。
选用整流二极管时，主要应考虑其最大工作电流、最高反向工作电压、截止频率及反向恢复时间等参数。
如何区分整流二级管和稳压二极管？
如何区分整流二级管和稳压二极管？快速区分整流二极管和稳压二极管有两种方法，一是看二极管的型号，二是用数字万用表二极管档测量。
下面分别介绍这两种方法。
一、通过二极管型号区分整流二极管和稳压二极管现在常用的整流二极管主要有1N40XX系列1A整流管、1N53XX 系列的1.5A整流管及1N54XX系列的3A整流管。
▲ 1N40XX系列整流二极管的外形。
1N40XX系列整流二极管是现在最常用的整流二极管，该系列的整流电流为1A，其中最常用的就是1N4007，其耐压值可达1000V。
此外还有1N4001和1N4004也比较常用。
▲ 1N53XX系列整流二极管的外形。
1N53XX系列整流二极管的整流电流为1.5A，其也是常用的整流二极管。
该系列中最常用的就是1N5399。
▲ 大电流整流二极管1N54XX系列的外形。
1N54XX系列的整流二极管，整流电流为3A，该系列的1N5408是常用的大电流整流二极管。
现在最常用的稳压二极管就是1N47XX系列和1N52XX系列。
▲ 1N47XX系列稳压二极管的外形。
1N47XX稳压二极管的功率为1W，常用的如，1N4733（稳压值5.1V）、1N4742（稳压值12V）。
▲ 1N52XX系列稳压二极管的外形。
1N52XX系列也是常用的稳压二极管，其功率为0.5W。
常用的如1N5236，其稳压值为7.5V。
二、用数字万用表二极管档快速区分整流二极管和稳压二极管。
对于那些型号模糊不清的整流管和稳压管可以用数字万用表的二极管档测量其正向压降来区分是哪种管子。
用数字万用表二极管档测量二极管的正向压降时，一般测量硅整流二极管（这里不包含快恢复二极管、肖特基二极管这类高频整流二极管）的正向压降，万用表显示读数在0.55～0.65（具体大小与管子型号及温度有关）。
用数字万用表二极管档测量稳压管，显示读数大都在0.70～0.75。
通过这种方法即可快速区分那些型号模糊不清的二极管，究竟是整流二极管还是稳压二极管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整流管和二极管一样吗？
很多人不知道整流管和二极管的区别是什么？
整流管的特性：
整流管也就是二极管，一般通过的电流较大。
利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。
有大功率整流管和小功率整流管。
耐压和频率有高有低。
就原理而言，从输入交流中得到输出的直流是整流。
以整流电流的大小（100mA）作为界线通常把输出电流大于100mA的叫整流。
面结型，工作频率小于KHz，最高反向电压从25伏至3000伏分A～X共22档。
分类如下：①硅半导体整流二极管2CZ型、②硅桥式整流器QL型、③用于电视机高压硅堆工作频率近100KHz的2CLG型。
二极管的工作原理：
晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。
当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
