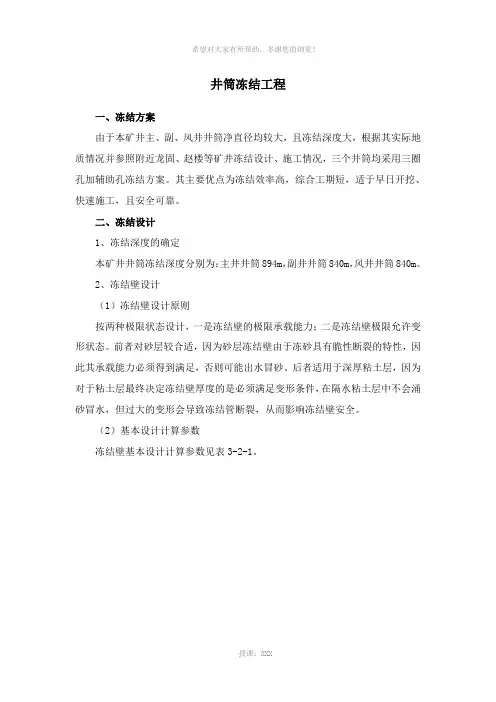

井筒冻结工程一、冻结方案由于本矿井主、副、风井井筒净直径均较大，且冻结深度大，根据其实际地质情况并参照附近龙固、赵楼等矿井冻结设计、施工情况，三个井筒均采用三圈孔加辅助孔冻结方案。
其主要优点为冻结效率高，综合工期短，适于早日开挖、快速施工，且安全可靠。
二、冻结设计1、冻结深度的确定本矿井井筒冻结深度分别为：主井井筒894m，副井井筒840m，风井井筒840m。
2、冻结壁设计（1）冻结壁设计原则按两种极限状态设计，一是冻结壁的极限承载能力；二是冻结壁极限允许变形状态。
前者对砂层较合适，因为砂层冻结壁由于冻砂具有脆性断裂的特性，因此其承载能力必须得到满足，否则可能出水冒砂。
后者适用于深厚粘土层，因为对于粘土层最终决定冻结壁厚度的是必须满足变形条件，在隔水粘土层中不会涌砂冒水，但过大的变形会导致冻结管断裂，从而影响冻结壁安全。
（2）基本设计计算参数冻结壁基本设计计算参数见表3-2-1。
表3-2-1 冻结壁基本设计计算参数表注：※掘砌荒半径不含壁后泡沫塑料板厚。
（3）冻结壁厚度设计根据现有公式计算、有限元分析及经验工程类比并结合万福实际工程情况，确定万福矿井各控制层冻结壁厚度见表3-2-6。
表3-2-6 万福矿井主、副、风井各控制层冻结壁厚度表（4）冻结壁（强度）平均温度校核结合国内现有冻结制冷工艺，立足现实，在确保安全运转的前提下，盐水温度在-30～-37℃之间较为合适，在龙固、丁集等矿井已经实现-36℃的盐水温度，若达到-40℃不但制冷设备的效率大大降低，由此带来的冻结管及制冷系统的管道材质问题将很难解决，即便解决费用也难以承受。
因此计算最低盐水温度按-36℃。
多圈孔冻结施工国外及国内均没有现成的公式可以计算，冻结壁平均温度计算采用四种方法计算：①采用单排孔冻结壁平均温度计算公式——成冰公式，加修正值；②采用作图法计算；③采用有限元分析方法；④工程类比法。
冻结壁平均温度计算结果见表3-2-7。
表3-2-7 万福矿井冻结壁平均温度计算结果表经过校核可知，冻结壁平均温度均能达到设计要求，强度可以满足施工安全。
红旗煤矿主副井冬季防结冰措施
