5G通信网络优化最佳实践之5G下载速率优化方案探究
面向5G时代的移动通信网络优化技术研究

面向5G时代的移动通信网络优化技术研究随着移动通信技术的不断发展,5G时代已经拉开了帷幕。
作为一个全新的移动通信技术标准,5G承载着更高的期望和挑战。
为了满足人们对更高速率、更低延迟和更可靠连接的需求,移动通信网络需要不断进行优化技术研究。
本文将探讨面向5G时代的移动通信网络优化技术。
首先,为了应对5G时代快速增长的数据流量,移动通信网络需要进行网络容量的优化。
提高网络容量的一种方法是使用更高频谱的波段,例如毫米波。
毫米波有着更大的带宽,可以提供更高的数据速率。
然而,毫米波信号受到建筑物和其他障碍物的影响较大,容易发生信号衰减。
因此,移动通信网络需要研究如何克服这些障碍,提高毫米波信号的传输质量。
其次,移动通信网络还需要优化以应对大规模连接和设备的增加。
5G时代,物联网设备数量将迅速增加,估计将有数十亿的设备连接到网络中。
这需要网络具备更好的承载能力和连接管理能力。
网络切片技术是一种可以将网络分割成多个独立的逻辑切片的技术,每个切片可以根据不同的需求进行配置和优化。
这样可以使得网络更好地适应不同的应用场景和服务要求。
另外,5G时代对网络延迟提出了更高的要求。
低延迟对于许多场景至关重要,如自动驾驶、虚拟现实和远程医疗等。
为了降低网络延迟,移动通信网络需要优化信号传输路径,并减少网络节点间的时延。
此外,移动通信网络还可以利用边缘计算的技术,将计算和数据处理能力从云服务中移至网络边缘,减少数据传输的时延。
对于移动通信网络来说,信号覆盖范围也是一个重要的优化方向。
5G时代,用户对信号覆盖的要求不仅仅局限于室外,还希望在室内、地下等复杂环境中都能保持良好的信号接收。
因此,移动通信网络需要优化室内覆盖和网络漫游的技术。
在室内,可以使用分布式天线系统和室内微基站来增强信号覆盖。
在地下,可以利用信号中继和新一代卫星通信技术来拓展覆盖范围。
此外,移动通信网络还需要研究如何提高网络的能量效率。
5G时代的移动通信网络将需要大量的基站和设备,这些设备需要消耗大量的能量。
5G优化案例:创新“五阶十步”精细优化方法,打造5G精品示范区

创新“五阶十步”精细优化方法,打造5G 精品示范区XX目录一、问题描述 (3)1.1精品区简介 (4)1.2精品区优化面临挑战 (5)二、5G 精品区的优化目标和关键主措 (5)3.1精品区优化目标 (5)3.2四大关键举措 (6)三、5G 精品区主要优化措施和效果 (7)3.1市政府、电信大楼等重点场景室内外协同优化 (7)3.2精品线路极限速率提升,达成平均下载速率850Mbps 目标 (9)3.3NSA+SA 双小区保障5G 极限峰值速率演示 (10)3.4优化切换带提升下载速率案例 (12)3.55G 倾角调优精准优化提升业务感知速率 (13)3.6异厂家NSA 边界场景增加保护带,提高5G 业务连续性 (14)四、经验总结 (22)【摘要】5G NSA 网络已经试商用快一年,随着5G 的快速发展,站点规模建设在城区基本达成连续覆盖,5G 催生了新的业务并使能现有业务升级,5G 促进Cloud VR/AR、高清直播、Cloud PC 等大带宽、低时延类新业务发展,XX工业体量位列全国第三,工业互联网发展对5G 网络的高质量需求。
因此,XX分公司组织5G 优化力量,基于市政府周边核心商圈打造一张5G 精品网,孵化优化经验,推进全网5G 建设发展。
并总结出5G 网络精细优化的“五阶十步”优化方法,在后续5G 网络工程优化、系统优化过程中进行推广和应用。
【关键字】精品网波束切换带一、问题描述XX电信4G 网络跨厂家插花、5G 电联共建共享,既有单锚点、双锚点还有也有2.1G 锚点叠加,跨厂家、跨云商边界场景复杂突出,组网情况非常复杂,优化难度大。
4G 局面:中兴和诺基亚主导,华为主要是高铁+地铁特殊场景线覆盖,工业园区20 年初在诺基亚基础上替换+叠加L2.1G,混合组网,异厂家切换和互操作频繁5G 局面:电联共建(东三县联通承建,西五区县电信承建,姑苏+吴中(锚点让渡),工业园区双锚点(诺基亚不支持锚点优选)1.1精品区简介市政府精品示范区北至枫桥路,南至南环路高架,西至西环路高架,东至人民路。

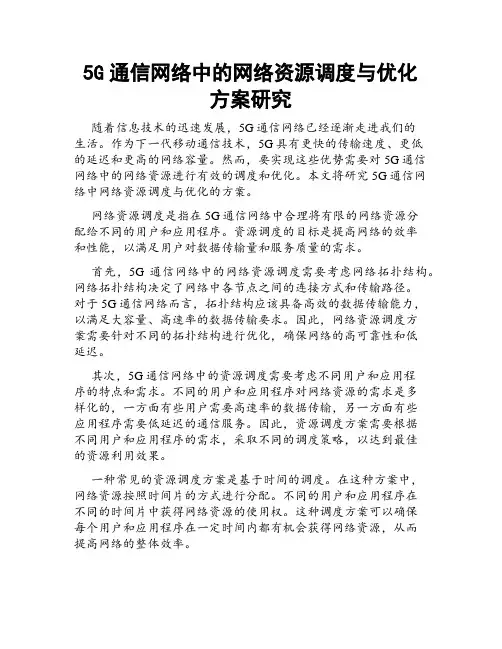

5G通信网络中的网络资源调度与优化方案研究

5G通信网络中的网络资源调度与优化方案研究随着信息技术的迅速发展,5G通信网络已经逐渐走进我们的生活。
作为下一代移动通信技术,5G具有更快的传输速度、更低的延迟和更高的网络容量。
然而,要实现这些优势需要对5G通信网络中的网络资源进行有效的调度和优化。
本文将研究5G通信网络中网络资源调度与优化的方案。
网络资源调度是指在5G通信网络中合理将有限的网络资源分配给不同的用户和应用程序。
资源调度的目标是提高网络的效率和性能,以满足用户对数据传输量和服务质量的需求。
首先,5G通信网络中的网络资源调度需要考虑网络拓扑结构。
网络拓扑结构决定了网络中各节点之间的连接方式和传输路径。
对于5G通信网络而言,拓扑结构应该具备高效的数据传输能力,以满足大容量、高速率的数据传输要求。
因此,网络资源调度方案需要针对不同的拓扑结构进行优化,确保网络的高可靠性和低延迟。
其次,5G通信网络中的资源调度需要考虑不同用户和应用程序的特点和需求。
不同的用户和应用程序对网络资源的需求是多样化的,一方面有些用户需要高速率的数据传输,另一方面有些应用程序需要低延迟的通信服务。
因此,资源调度方案需要根据不同用户和应用程序的需求,采取不同的调度策略,以达到最佳的资源利用效果。
一种常见的资源调度方案是基于时间的调度。
在这种方案中,网络资源按照时间片的方式进行分配。
不同的用户和应用程序在不同的时间片中获得网络资源的使用权。
这种调度方案可以确保每个用户和应用程序在一定时间内都有机会获得网络资源,从而提高网络的整体效率。
除了基于时间的调度方案,基于空间的调度方案也是一种常见的资源调度方案。
在这种方案中,网络资源根据用户和应用程序的位置进行分配。
距离较近的用户和应用程序可以共享相同的网络资源,从而减少网络传输时延。
这种调度方案可以更好地满足不同用户和应用程序的需求,提高网络的性能和可靠性。
此外,对于5G通信网络而言,网络资源调度与优化方案还需要考虑能源效率。

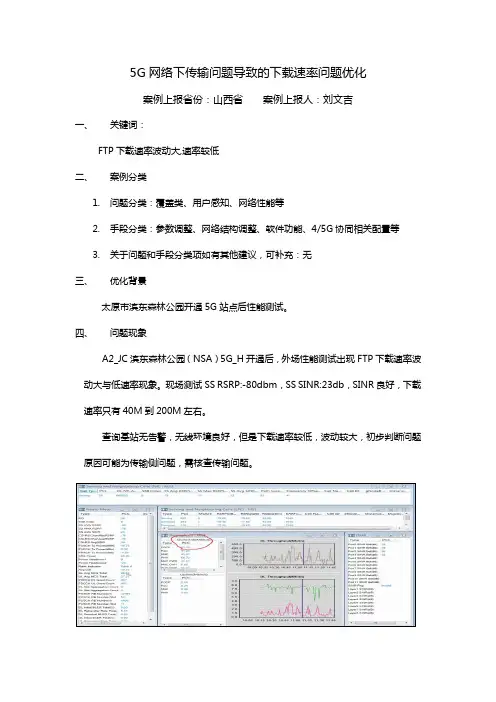

5G网络下传输问题导致的下载速率问题优化

5G网络下传输问题导致的下载速率问题优化案例上报省份:山西省案例上报人:刘文吉一、关键词:FTP下载速率波动大,速率较低二、案例分类1.问题分类:覆盖类、用户感知、网络性能等2.手段分类:参数调整、网络结构调整、软件功能、4/5G协同相关配置等3.关于问题和手段分类项如有其他建议,可补充:无三、优化背景太原市滨东森林公园开通5G站点后性能测试。
四、问题现象A2_JC滨东森林公园(NSA)5G_H开通后,外场性能测试出现FTP下载速率波动大与低速率现象。
现场测试SS RSRP:-80dbm,SS SINR:23db,SINR良好,下载速率只有40M到200M左右。
查询基站无告警,无线环境良好,但是下载速率较低,波动较大,初步判断问题原因可能为传输侧问题,需核查传输问题。
五、原因分析经分析,基站上游来包乱序严重,通过对top20流的统计,乱序率到达14.9%, 乱序对UDP可能影响不大,但是对TCP/FTP影响较大,需要找传输去排查乱序的节点和原因。
通过gNB侧抓包分析和传输侧ATN抓包分析,基本上每处乱序和乱序导致的重传都是来自于抓包节点的上游(判定方法:横坐标是时间,纵坐标是序号,如果小的序号比大的序号时间滞后,则表明有乱序),即乱序和丢包来自ATN的上游。
例1:例子2:下图是ATN的抓包,图中数据包的斜率代表速率,每当出现乱序导致的重传之后,发送端发送窗口会快速收缩,导致发包频率变慢,同时发包数量减少,从图中可以看到斜率变小,发包数量变少变稀疏,同时ATN上有时候经常来包间断:通过修改测试便携的MTU进行复测,发现MTU设置为1467以下速率能测到500~600Mbps之间, MTU 1468以上速率波动大且速率低。
因此需要继续排查哪个节点的MTU配置有问题,导致分片,从而导致乱序和重传。
最终原因定位:ATN及以上有网元的MTU设置过低导致乱序和重传从而导致速率低和波动大六、解决方案随排查不出具体的网元,不过核心网UGW有一个参数配置来规避这个问题, 可以把TCP MSS设置为1400。
5G优化案例:5G NR网络上下行速率优化思路探究

5G NR网络上下行速率优化思路探究【摘要】随着 5G 商用,5G 网络建设组网进度加快,为更好的优化 5G 网络提升用户感知速率,优化团队对 5G NR 的速率优化方法进行研究和探索,通过参数、射频等多种优化手段尝试了提升网络峰值速率的,更好地发挥 5G 超高频谱。
【关键字】5G 速率参数射频【业务类别】5G 速率优化1概述5G 移动网络较2G、3G、4G 网络而言最大的优势在于为用户提供更高速率。
小区峰值吞吐量是5G 网络的一个基本性能指标。
全面分析导致速率问题的原因,制定科学的速率问题排查和优化流程,以便外场出现速率故障时快速参考定位解决。
2速率计算及影响因素2.1理论峰值速率计算NR 1.0 帧结构如下图。
2ms DSDU 周期内,由 2 个全下行 slot, 1 个上下行转换slot,1 个全上行 slot 组成。
图 2. 1:帧结构2.1.1下行峰值速率计算按帧结构可知,slot0 下行符号数 12 个,slot1 下行符号数 9 个,slot2 下行符号数12 个。
时域上,2ms 周期内共占用12+9+12=33 个Symbol,=33。
频域上,下行100M 带宽272RB,=272;每RB 12 个子载波,=12。
考虑调制方式:下行采用64QAM,每符号携带6 比特数据,=6。
考虑空分复用:CPE 终端支持2T4R,下行4 流峰值速率,=4。
考虑编码效率:按最高阶 MCS=28 计算,对应码率 =948/1024 0.92578。
峰值速率= * * * * *计算单用户,64QAM,下行 4 流峰值速率如下:即DL ThroughPut =12*272*33*6*4*0.92578/1024/1024*500=1141.17Mbps注:帧结构是 2ms 周期,1s 调度500 个周期。
计算中除以两次 1024,是将速率单位转换成 Mbps。
2.1.2上行峰值速率计算上行峰值速率计算跟下行计算思路一致。
5G移动通信 无线网络优化技术与实践 第6章 5G无线网络优化实践

第6章 5G无线网络优化实践
6.1 NSA组网模式下的优化实践
• 6.1.1 NSA组网模式下的测量机制
• nr-SINR-r15指测量辅同步信号获取的信噪(干扰)比,定义为在SMTC测试时间窗口之内相同 频域带宽内NR辅同步信号每个RE上平均信号线性功率(单位为瓦特)与平均噪声和干扰线性 功率(单位为瓦特)的比率,涉及SMTC测试时间窗口参数配置参见图6-2。
5G移动通信 无线网络优化技术与实践
第6章 5G无线网络优化实践
6.1 NSA组网模式下的优化实践
• 在网络建设初期,由于建设进度和投资等诸多因素可能在某些局部区域造成网络覆盖空洞或 者弱覆盖,为了保证用户使用移动通信网络的用户感知,需要通过将新建通信基础网络与已 有的通信基础网络建立系统间互操作机制,以保证用户终端的业务连续性,这称之为移动性 管理。在4G开网之初需要建立与已有23G网络的有效互操作管理机制,5G也依然存在类似的 情况,由于5G NSA模式下锚点频率是4G载波频率,情况相较SA模式下特殊复杂一些,因此需 要独立分析研究。
第6章 5G无线网络优化实践
6.1 NSA组网模式下的优化实践
• 6.1.2 NSA组网模式下的移动性管理
• 除了通过下发测量控制以及后续UE测量上报流程触发建立NR辅载波流程之外,对于特定的ERAB配置,LTE锚点载波还可以请求直接建立NR辅载波承载或者双连接承载(split bear),而 不需要率先建立锚点载波承载,同样,也可以根据策略将所有的E-RAB配置成仅NR辅载波承 载,即无锚点载波承载(参见TS 37.340 10.2.1),针对这样的策略,在RRC空口流程中不需要 下发测控对象,可以通过RRC重配信令流程直接添加NR辅载波,这种机制不通过UE进行测量 上报,完全通过基站侧估计NR辅载波小区信号覆盖从而实现添加,俗称“NR辅载波盲添加”, 添加的NR辅载波小区的信号覆盖稳定性受限,信令消息体式下的优化实践
5G网络优化之四准一优解决5G低速率优化案例

5G网络优化之四准一优解决5G低速率优化案例目录一、概述 (2)二、效果展现 (2)三、问题描述 (3)四、优化方案(四准一优) (4)1.双工配置检查:首先对电脑设备管理器进行正确配置 (6)2.无线坏境排查: (7)3.告警排查: (8)4.峰值速率参数核查: (8)5.一优(功率与RANK参数核查): (9)五、经验总结 (11)【摘要】基于5G网络建设初期对于整个网络系统粗浅了解,湛江分公司尝试对5G网络速率优化进行摸索,不断寻找当前5G系统存在的种种影响网络速率的因素并通过尝试各种方法让问题最终得以解决,通过对各种问题优化过程的经验总结,给出有效的优化方法,为后续5G网络速率优化提供参考。
【关键字】5G低速率、无线参数、空口资源、RANK4【业务类别】优化方法、基础维护、参数优化、核心网、承载网、等其他一、概述5G 作为2019年科技主题、湛江电信率先扛起大旗树立智慧生活,智慧家居,智慧城市这一角色。
为落实国家5G发展目标,中国电信将根据国家战略,各地政府和行业需求、产业需要、以5G为契机,实现产业合作,驱动创新应用,同步开展5G技术与行业应用研究、试验和部署,推动5G产业链成熟,打造合作,创新、共赢的5G生态园。
5月20日湛江海关、6月1日广东东盟农业博览会期间圆满完成保障5G网络大数据传输体验,让市民及相关单位和重要嘉宾感受5G大速率体验,5G-VR可视化效果,5G智能机器人24小时巡逻应用,5G防爆排雷特殊应用场景、得到了广大市民对5G速率的赞赏和VR视频效果的神奇,湛江电信圆满完成保障任务。
5G 目标:网络将提供20倍于LTE的小区容量,10倍的用户体验,10分之1的空口时延5G网络需要同时满足eMBB(超大带宽),uRLLC(超高可靠性,超低时延)和mMTC(超大连接)业务的需求二、效果展现1、湛江海关现场:成功开通5G站点、首次圆满完成5G应用的展示和行业应用体验任务,现场使用MATE5G版手机,实测下载速率1.436G/S,上传速率180M/S;2、湛江东盟博览会:顺利近端完成站点的开通和优化工作,保障东盟博览会的顺利闭幕;经过现场调试后使用CPE测试达到下行800M速率体验。
5G优化案例:5G速率提升专项研究总结

5G速率提升专项研究总结XX目录1问题描述 (3)2分析过程 (3)2.2 速率问题优化方法介绍 (5)2.2.1 配置更多的资源传输上、下行有用信息 (5)2.2.2 测试终端性能核查 (6)2.2.3 传输性能优化要点 (6)2.2.4 无线基站配置和告警核查要点 (6)2.2.5 信号覆盖问题的处理方法 (8)✓测试车辆移动速度的影响 (10)✓无线信号弱,终端接收信号的RSRP低 (10)✓系统站间干扰 (10)✓异常干扰源 (10)✓切换性能问题 (10)3现场优化速率问题的典型案例 (10)3.1 测试电脑问题引起的流量异常 (10)✓故障现象 (10)✓故障排查 (11)✓经验总结 (12)✓故障现象 (12)✓故障排查 (13)✓经验总结 (14)3.3 核心网下发QCI5导致上行速率异常 (14)✓故障现象 (14)✓故障排查 (14)✓经验总结 (16)3.4 外部干扰导致上行速率不稳定 (16)✓故障现象 (16)✓故障排查 (16)✓经验总结 (24)3.5 RF优化提升信号纯净度 (24)✓故障现象 (25)✓故障排查和解决措施 (25)✓经验总结 (26)3.6 MassiveMIMO参数优化提升5G速率 (26)✓故障现象 (26)✓故障分析和定位 (27)3.7 切换参数优化提升DT测试速率 (28)3.8 室内外时隙干扰导致速率低的问题解决 (29)✓经验总结 (30)4总结和推广 (31)【摘要】:5G是面向2020年以后移动通讯需求而发展的新一代移动通信技术,目前正在全世界范围内快速地走向成熟和落地应用,随着工业4.0等国家战略的部署,5G网络大带宽、高时延、海量连接的特征具有非常大的应用空间。
由于eMBB标准率先冻结,市场上主要5G应用都是集中在高清晰视频、AR/VR、工业互联网等领域,对带宽要求高,因此在现阶段如何通过优化手段提升5G网络的速率就尤为重要,而且能够有效地显示5G网络的显著优势。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5G通信网络优化最佳实践之5G下
载速率优化方案探究
目录
15G NR数传业务基础原理 (3)
1.1基本概念 (3)
1.2NR 总统架构 (4)
1.3NR吞吐量理论计算 (5)
2数传路测速率定位总体思路 (8)
3速率调测思路 (9)
3.1下行速率排查思路 (9)
4无线参数优化 (10)
4.1下行峰值调优 (10)
4.2修改AM模式 (11)
5空口及资源原因分析与优化 (11)
5.1下行速率分析方法 (11)
5.1.1MCS低问题 (12)
5.1.2IBLER高问题 (16)
5.1.3RANK低问题 (18)
5.1.4资源调度不足问题 (19)
5.1.5传输带宽受限 (21)
5.1.6开户AMBR受限 (23)
6应用层分析优化 (24)
6.1TCP性能优化 (24)
6.1.1网卡性能优化 (24)
6.1.2注册表优化 (27)
6.1.3TCP参数优化 (30)
6.1.4TCP参数不匹配 (31)
6.1.5管道能力受限导致丢包或时延大; (32)
6.1.6修改Filezilla下载文件进程数 (33)
7湛江优化案例参考 (33)
7.1双工配置导致5G下行速率低优化案例 (33)
7.2RNK值优化提升速率案例 (38)
7.2.1问题一 (39)
7.2.2问题二 (40)
湛江5G下载速率优化案例
温广辉、洪华卓、邹文驰、陈穆娇
【摘要】基于5G网络建设初期对于整个网络系统粗浅了解,湛江分公司尝试对5G网络速率优化进行摸索,不断寻找当前5G系统存在的种种影响网络速率的因素并通过尝试各种方法让问题最终得以解决,通过对各种问题优化过程的经验总结,给出有效的优化方法,为后续5G网络速率优化提供参考。
【关键字】5G、速率、无线参数、空口资源、应用层。
1 5G NR数传业务基础原理
1.1 基本概念
5G NR系统在LTE原有技术的基础上,采用了一些新的技术和架构。
在多址方式上,NR继承了LTE的OFDMA和SC-FDMA,并且继承了LTE的多天线技术,MIMO流数比LTE 更多。
调制方式上,支持根据空口质量自适应选择QPSK、16QAM、64QAM和256M等调制方式。
NR系统跟LTE系统一样通过频分复用和时分复用可以灵活的分配带宽内的时频资源,但与LTE不同的是NR支持低频和和高频,并且NR的子载波带宽支持多种格式如15kHz、30Khz、60kHz、120kHz、240kHz,载波所能支持的最大频域带宽大于LTE,如下表所示(3GPP TR 38.211);
NR 子带波格式
5G RAN2.0版本低频默认采用格式1,即子载波带宽为30kHz。
1.2 NR 总统架构
NR 总统架构
其中控制面的协议栈如0所示:
控制面协议栈
用户面协议栈如0所示:
用户面协议栈
5G NSA 架构,Option 3:LTE PDCP 分流,Option 3x :NR PDCP 分流
Option 3
Option 3x
1.3 NR 吞吐量理论计算
NR 理论吞吐率计算与带宽、调制方式、MIMO 模式及具体参数配置有关。
以100M 带宽小区为例,进行理论计算时需要考虑PDCCH 在每个子帧占用符号数,同步信道占用符号
gNB
PHY
UE
PHY
MAC RLC MAC PDCP PDCP RLC SDAP SDAP UE
MAC(LTE)
MAC(NR)
RLC(LTE) RLC(NR) PDCP
UE
MAC(LTE)
MAC(NR)
RLC(LTE) RLC(NR) PDCP。
