聚醚砜树脂
PES-聚醚砜树脂

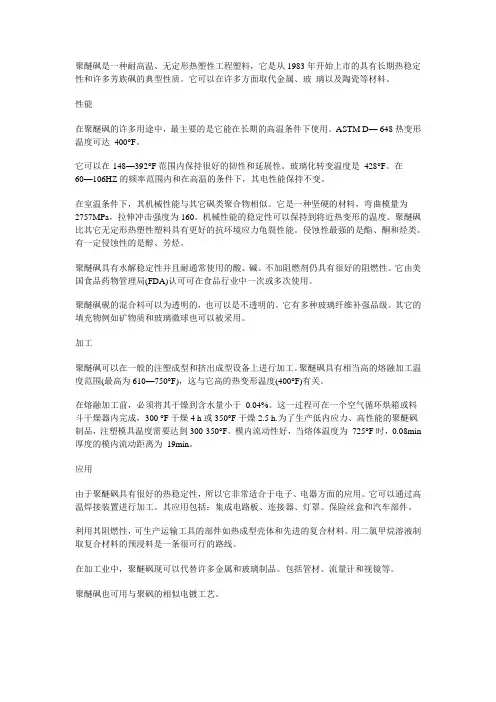

聚醚砜是一种耐高温、无定形热塑性工程塑料，它是从1983年开始上市的具有长期热稳定性和许多芳族砜的典型性质。
它可以在许多方面取代金属、玻璃以及陶瓷等材料。
性能在聚醚砜的许多用途中，最主要的是它能在长期的高温条件下使用。
ASTM D— 648热变形温度可达400°F。
它可以在-148—392°F范围内保持很好的韧性和延展性。
玻璃化转变温度是428°F。
在60—106HZ的频率范围内和在高温的条件下，其电性能保持不变。
在室温条件下，其机械性能与其它砜类聚合物相似。
它是一种坚硬的材料，弯曲模量为2757MPa，拉伸冲击强度为160。
机械性能的稳定性可以保持到将近热变形的温度。
聚醚砜比其它无定形热塑性塑料具有更好的抗环境应力龟裂性能。
侵蚀性最强的是酯、酮和烃类。
有一定侵蚀性的是醇、芳烃。
聚醚砜具有水解稳定性并且耐通常使用的酸、碱。
不加阻燃剂仍具有很好的阻燃性。
它由美国食品药物管理局(FDA)认可可在食品行业中一次或多次使用。
聚醚砜砚的混合料可以为透明的，也可以是不透明的。
它有多种玻璃纤维补强品级。
其它的填充物例如矿物质和玻璃微球也可以被采用。
加工聚醚砜可以在一般的注塑成型和挤出成型设备上进行加工。
聚醚砜具有相当高的熔融加工温度范围(最高为610—750°F)，这与它高的热变形温度(400°F)有关。
在熔融加工前，必须将其干燥到含水量小于0.04%。
这一过程可在一个空气循环烘箱或料斗干燥器内完成，300 °F干燥4 h或350°F干燥2.5 h.为了生产低内应力、高性能的聚醚砜制品，注塑模具温度需要达到300-350°F。
模内流动性好，当熔体温度为725°F时，0.08min 厚度的模内流动距离为19min。
应用由于聚醚砜具有很好的热稳定性，所以它非常适合于电子、电器方面的应用。
它可以通过高温焊接装置进行加工。
其应用包括：集成电路板、连接器、灯罩。
聚醚砜 PES MSDS
聚醚砜 PES MSDS聚醚砜 (PES) MSDS1. 概述聚醚砜（PES）是一种热塑性聚合物，具有出色的化学稳定性、耐热性和机械性能。
本材料安全数据表（MSDS）提供了有关聚醚砜的安全信息，包括成分、物理化学性质、危害识别、急救措施、防护措施等。
2. 成分/化学名聚醚砜（PES）主要成分是聚醚砜树脂。
3. 物理化学性质- 外观：白色或淡黄色颗粒状固体。
- 熔点：约200-220°C。
- 密度：约1.2-1.3 g/cm³。
- 溶解性：不溶于水，易溶于有机溶剂。
4. 危害识别4.1 物理危害聚醚砜（PES）颗粒状固体在正常条件下不会自燃，但应注意避免高温加热。
颗粒状固体可能造成呼吸道或眼睛刺激，因此操作时应佩戴适当的防护装备。
4.2 化学危害聚醚砜（PES）具有良好的化学稳定性，不易与其他物质发生化学反应。
但在高温或特定条件下，聚醚砜可能会释放出低分子化合物，如砜基化合物。
这些物质可能具有刺激性，对人体健康造成一定影响。
5. 急救措施5.1 皮肤接触立即脱去污染衣物，用大量清水冲洗患处至少15分钟，然后就医。
5.2 眼睛接触立即用大量清水冲洗眼睛至少15分钟，然后就医。
5.3 吸入立即将患者移至空气新鲜处，保持呼吸道畅通，必要时给予吸氧，就医。
5.4 吞咽立即就医，给予适量温水，如有必要进行催吐，并就医。
6. 防护措施- 操作过程中，请佩戴防护眼镜、手套和口罩。
- 避免吸入蒸汽或颗粒物，操作时保持良好通风。
- 避免皮肤直接接触，穿着适当的防护服装。
7. 存储和运输- 存储：置于阴凉干燥处，远离火源和高温。
- 运输：遵守相关法规，确保包装完好，避免碰撞和摩擦。
8. 环保信息聚醚砜（PES）可回收利用，废弃物处理时请注意遵循当地环保规定。
9. 法规信息本产品符合相关法规要求，如有疑问，请咨询供应商。
10. 供应商信息供应商名称：[供应商名称]联系人：[联系人姓名]电话：[联系电话]邮箱：[联系邮箱]请注意，本MSDS仅供参考，如有疑问，请咨询专业人员。
聚醚砜的性能及应用讲解
合成方法
（1）熔融脱盐法 （2）脱氯化氢法 （3）溶液脱盐法
合成方法
（1）熔融脱盐法
n Cl
4-氯-4’-羟基二苯砜盐的自缩聚
*
O OS
O
O S O
OK
O * + nKCl
n
合成方法
（2）脱氯化氢法
O n Cl S
O
二磺酰氯和联苯醚共缩聚
*
O
O
S Cl + n
O
O
O
S
O * + nHCl
n
O
（3）溶液脱盐法 单酚脱盐法
性能 介电常数(20℃,60~106Hz)
表面电阻(Ω) 体积电阻(Ωcm)
耐电弧性(S) 击穿电压（KV/mm）
化学性能
测试方法 ASTM D150 ASTM D257 ASTM D257 ASTM D498 ASTM D149
数值 3.5 3×1016 5×1016 70 16
性能 介电损耗 20℃，60Hz 20℃, 103Hz 20℃, 106Hz
PES的物理机械性能（通用品级4100G）
性能 密度(g/cm3) 吸水率(%) 拉伸强度(MPa) 拉伸模量(MPa) 伸长率(%) Izod冲击强度(J/m)缺口
测试方法 ASTM D792 ASTM D570 ASTM D638 ASTM D638 ASTM D638 ASTM D256
数值 1.37 0.43 86.0 2550 5~6 87.0
PES通用品级的挤出成型温度是，加料段 180℃，压缩段330 ℃，机头330~350 ℃
汽车上的应用
止推环 滤网
聚砜简介
缘性。
（2）合成 先将双酚A 和氢氧化钠在二甲基亚砜溶液中反应生成双酚A 钠盐，然后钠盐再与4，4’-二氯二苯砜进行缩聚反应制得聚砜，反应式为：成盐 缩聚 O 33C CC O H H H H +N OH a 2上述反应中利用二甲苯与水形成恒沸物从而可将反应生成的水带出，这个过程（成盐过程）常在减压下或者常压下完成，缩聚产生的Nacl必须除尽以免使产品的电性能下降。
（3）双酚A型聚砜的改性PSU 的主要性能缺点为耐有机溶剂性差，成形温度较高，制品易应力开裂，耐疲劳性差等，为此常通过添加玻璃纤维增强和与其他树脂共混等技术给予改性。
①玻璃纤维增强聚砜 PSU用玻璃纤维增强后，其力学性能如强度、模量、尺寸稳定性和耐热性提高，且较大程度的改善了PSU耐疲劳性差的缺点。
但会使其脆性增加，断裂伸长率由未增强时的50-100%降至增强后的2-3%。
PSU/PEI、系列，包B-340也已热变性温度由原来的１５０℃提高到１６５℃，刚性提高了４ＭＰａ以上，并提高了性价比，但抗冲击却填充前有所降低、此种聚砜是介于普通聚砜与玻纤增强聚砜之间的PSU新材料，（4）双酚A型聚砜的成型加工①双酚A型聚砜的成型工艺PSU的流变行为接近牛顿流体，流动特性类似于PC，即熔体黏度大，流动性对温度敏感。
实验证明，在310-420℃范围内，温度每提高30℃，粘度可降低1/2，由于熔体粘度受剪切速率影响较小，因此注射成型时，不宜加过大的成型压力，以减少制品内应力和分子取向，减少各向异性。
PSU熔体的热稳定性比较好，成型温度下停留30-60min，流动性无明显变化。
PSU分子链刚性大，冷凝温度较高，因此制品内的内应力无法自行消除，需要后处理。
PSU吸水率虽然很小，但在高温及载荷作用下对水敏感，水能促进应力开裂，此外，微量吸水会使制品有气泡，表面出现银丝等缺陷。
因此加工前应严格干燥，使含湿量降至0.05%以下。
PSU为无定型聚合物，当制品冷却时不会结晶，故制品收缩率小且透明。
聚砜材料
简介聚醚醚酮(PEEK)树脂是一种性能优异的特种工程塑料，与其他特种工程塑料相比具有更多显著优势，耐正高温260度、机械性能优异、自润滑性好、耐化学品腐蚀、阻燃、耐剥离性、耐磨不耐强硝酸、浓硫酸、抗辐射、超强的机械性能可用于高端的机械和航空等科技特点耐辐照性、绝缘性稳定、耐水解，抗压，耐腐蚀，其符合材料制作成的机械零件具有自润滑效果。
.耐温、热稳定性佳、超高耐热（较PPS优良）、HDT在315摄氏度以上，UL连续使用温度为250摄氏度。
应用peek在航空航天、汽车制造、电子电气、医疗和食品加工等领域得到广泛应用。
应用研究PEEK具有优异的性能，其应用的领域还将随着国内应用研究而更加广泛，目前国内专门成立了重庆市九七三新材料研究中心[1]就是专业从事PEEK 在应用领域的研究。
该研究中心是在重庆市各级政府的领导和关怀下成立，致力于在汽车领域、电子电器领域、交通领域等方面的研究，在目前应用研究方面走在了国内的前沿。
性能优异应用广PEEK树脂最早在航空航天领域获得应用，替代铝和其他金属材料制造各种飞机零部件。
汽车工业中由于PEEK树脂具有良好的耐摩擦性能和机械性能，作为制造发动机内罩的原材料，用其制造的轴承、垫片、密封件、离合器齿环等各种零部件在汽车的传动、刹车和空调系统中被广泛采用。
PEEK树脂是理想的电绝缘体，在高温、高压和高湿度等恶劣的工作条件下，仍能保持良好的电绝缘性能，因此电子信息领域逐渐成为PEEK树脂第二大应用领域，制造输送超纯水的管道、阀门和泵，在半导体工业中，常用来制造晶圆承载器、电子绝缘膜片以及各种连接器件。
作为一种半结晶的工程塑料，PEEK不溶于浓硫酸外的几乎所有溶剂，因而常用来制作压缩机阀片、活塞环、密封件和各种化工用泵体、阀门部件。
PEEK树脂还可在134℃下经受多达3000次的循环高压灭菌，这一特性使其可用于生产灭菌要求高、需反复使用的手术和牙科设备。
PEEK不仅具有质量轻、无毒、耐腐蚀等优点，还是目前与人体骨骼最接近的材料，可与肌体有机结合，所以用PEEK树脂代替金属制造人体骨骼是其在医疗领域的又一重要应用。
聚醚砜改性热固性树脂的反应诱导相分离
聚醚砜改性热固性树脂的反应诱导相分离聚醚砜（PES）是一种典型的工程塑料，工业上通常采用以下方法进行合成脱氯化氢法、熔融脱盐法、溶液脱盐法等。
脱氯化氢法主要在上世纪70年代初期被采用，而溶液脱盐法又包括单酚脱盐法和双酚脱盐法［1］。
图1聚醚砜分子结构式聚醚砜具有很多优异的性能。
其Tg在200 C以上，耐高温性能好（可在180C 以上使用），此外强度也较高，在100C到200E之间的温度范围内，其模量基本不变，在100C以上时，模量高于任何一种热塑性塑料，由于分子中醚键的存在，聚醚砜还具有良好的韧性。
因此采用聚醚砜改性热固性树脂是较为理想的。
目前聚醚砜对热固性树脂的增韧改性主要是通过反应诱导相分离来控制相得形态，使其形成相反转或者双连续相结构，从而在不改变原来体系的热性能和力学性能的情况下达到增韧的目的。
而要对相形态进行控制，主要从两个方面着手，一个是热力学方面，主要从聚醚砜的使用量来控制，另一个就是动力学方面，主要从固化工艺来控制相形态。
一.不同PES含量的影响余英丰［2］对聚醚砜改性环氧/酸酐/叔胺体系进行了研究。
其配方如下表1改性体系的重量配比PES-20%体系和PES-14%体系经过120C固化过后，分别得到了不同的相形态。
PES-20%体系形成了相反转结构，该结构中，环氧富集粒子均匀地分布在聚醚砜形成的连续相中，环氧富集粒子呈球形，直径在1-2um之间。
而PES-14% 体系却形成了双连续相结构，而且相尺寸都比较大。
在环氧富集连续相当中几乎看不到聚醚砜粒子，但是在聚醚砜膜状连续相中可以观察到直径大约为3-4um 的环氧富集球形粒子。
其相图如下：(a)（b）图2 120 C下固化5h的电镜扫描图。
（a）为PES-20% 体系；（b ）为PES-14 %体系而刘小云［3］研究了PES双马改性体系。
不同含量的PES改性体系在160C 下进行等温固化。
反应初期改性和未改性体系的单体转化率几乎相同。
(完整word版)聚砜简介
①物理性能 PSU呈透明淡琥珀色的非晶型塑料，其密度为1.25～1.37g/cm3,聚砜是一种优良的工程塑料，具有高模量、高强度、高硬度、低蠕变、耐热、耐寒、耐老化等特点。
热稳定性突出，可在-100～150度温度范围内长期使用，短期使用温度为190度，脆化温度为-101度。
PSU力学性能优异，高强度，抗冲击性，并且具有良好的尺寸稳定性和突出的抗蠕变性，成型收缩率小，可做精密制件，但容易应力开裂。
②化学性能 PSU对一般无机酸、碱、盐以及脂肪烃、醇类和油类都较稳定，但会受到强溶剂浓硫酸、硝酸作用，某些极性溶剂如酮类、卤代烃、芳香烃、甲基甲酰胺等会使其发生溶解和溶胀。
③力学性能 PSU的拉伸强度和弯曲强度优于POM、PA和PC等通用工程塑料，即使在150度时拉伸强度仍能达到60MPa ，而此时大多数通用工程塑料已失去使用价值。
这种高温时仍能保持其室温下所具有的力学性能的性质是一般工程塑料所不及的。
PSU 的抗蠕变性十分优异，室温在21MPa 应力作用下仍低于2%。
④热性能和电性能 PSU 的Tg 为190度，热变形温度175度，可长期在-100～150度下使用，而且PSU 具有良好的耐热氧化性，在150度时经2年的热氧老化，拉伸强度和热变形温度不降反而有所提高，冲击强度仍能保持原来55%的数值。
尽管PSU 的长期使用温度不高，仅150度，但它是所有耐热性塑料中价格最便宜的一种，相当于PTFE 的1/2。
PSU 具有优良的电绝缘性能，尤其是在高温环境和水及潮湿空气中放置后仍能保持良好的电绝缘性。
（2）合成 先将双酚A 和氢氧化钠在二甲基亚砜溶液中反应生成双酚A 钠盐，然后钠盐再与4，4’-二氯二苯砜进行缩聚反应制得聚砜，反应式为： 成盐缩聚上述反应中利用二甲苯与水形成恒沸物从而可将反应生成的水带出，这个过程（成盐过程）常在减压下或者常压下完成，缩聚产生的Nacl 必须除尽以免使产品的电性能下降。
（3）双酚A 型聚砜的改性 PSU 的主要性能缺点为耐有机溶剂性差，成形温度较高，制品易应力开裂，O 33C C C O H H H H +N OH a 2O 33C C C O H H N a N a +2H 2O S O O 33C C C O H H N a N a n +nC C 150-160℃,3h 33Cl Cl O C C O H S n N a 2+33C C Cl n CH OO耐疲劳性差等，为此常通过添加玻璃纤维增强和与其他树脂共混等技术给予改性。
第五组__聚醚砜
聚醚砜朱丽26 李平10 谢美丽02 吴姝颖18 王月09 周晴晴171、发展史聚醚砜由卜内门（ICI）公司于1972年开发并以Victrex商品牌号销售于全世界。
德国巴斯夫（BASF）公司以Ultrason E商品牌号生产并销售。
近几年来，世界各国工程热塑树脂的生产和销售一直处于低谷状态，其中以聚醚砜尤为突出。
卜内门公司已于1991年将其生产能力为5000吨/年的聚醚砜装置关闭。
目前最大生产商为巴斯夫公司。
国内吉林大学中试化工厂、长春应用化学研究所和徐州工程塑料厂有少量试产品种。
2、结构化学结构式：聚醚砜（PES）英文名：polyethersulfone 简称PES它的分子结构中既不含热稳定性较差的脂肪烃链节，又不含刚性大的联苯链节，而主要由砜基、醚基和次苯基组成。
砜基附予耐热性；醚基使聚合物链节在熔融状态时具有良好的流动性，易于成型加工；在对苯撑结构上交替连结砜基和醚基能得到非结晶性的聚合物。
聚醚砜被人们誉为是第一个综合了高热变形温度、高冲击强度和优良成型性的工程塑料。
3、主要生产方法（制备）聚醚砜（PES）可由4-氯-4‵-羟基二苯砜钠盐的自缩聚、4-二苯醚磺酰氯的自缩聚、双酚S 和二氯二苯砜的共缩聚以及二磺酰氯和联苯醚共缩聚等方法制备。
4、加工特性（1）PES的耐热等级高热变型温度为200℃～220℃，连续使用温度为180℃～200℃，玻璃化温度高达225℃。
（2）机械性能好，尺寸稳定PES为结晶性树脂，具有在较宽的温度范围内保持稳定的机械性能的特点，其模量在—10℃到200℃几乎不变，特别在100℃以上，它比任一种热塑型树脂都好。
聚醚砜的耐蠕变性也极为突出，在180℃以下温度范围内，其抗蠕变性是热塑型树脂中最优异的一种。
特别是其玻璃纤维增强牌号树脂有时比热固型树脂还好。
它尺寸稳定性好，线膨胀系数小，温度依赖性小，耐冲击，具有与聚碳酸脂相同的耐冲击性。
（3）耐化学药品性它耐汽油、机油、润滑油等油类，氟利昂等清洗剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚醚砜树脂（PES）。
英文翻译为: Poly(ether sulfones)，PES是高透明,高水解稳定材料.PES耐腐蚀性:制品可经受重复的蒸汽消毒(在145℃蒸汽下至少为12年),PES具高刚性,高韧性,自身阻燃且燃烧时发烟量低.我司除注塑级PES外,还提供压铸级,涂料级和超滤膜用PESPES(聚醚碸，Polyether Sulfone)，为高性能热可塑性非结晶型工程塑胶，自然色为透明琥珀色，其各种优良特性使它适用于严苛环境及高性能标准的应用，GAFONE? PES可使用各种传统的热塑性加工设备，如：射出、压出、吹气成形等加工方式。
纠错编辑摘要
目录
1 PES的特性
2 主要应用领域
3 PES的耐化学药品特性
4 PES的标准物性数据
5 另：1.气象设备PES
1 PES的特性
2 主要应用领域
3 PES的耐化学药品特性
4 PES的标准物性数据
5 另：1.气象设备PES
6 另：2.电脑游戏PES
PES - PES的特性
PES聚醚砜树脂（PES）是英国ICI公司在1972年开发的一种综合性能优异的热塑性高分子材料，是目前得到应用的为数不多的特种工程塑料之一。
它具有优良的耐热性能、物理机械性能、绝缘性能等，特别是具有可以在高温下连续使用和在温度急剧变化的环境中仍能保持性能稳定等突出优点，在许多领域已经得到广泛应用。
耐热性
热变型温度在200～220℃，连续使用温度为180～200℃，UL温度指数为180℃。
耐水解性
可耐150～160℃热水或蒸气，在高温下也不受酸、碱的侵蚀。
模量的温度领事性
基模量在-100℃到200℃几乎不变，特别在100℃以上比任何一种热塑性树脂都好。
抗蠕变性
在180℃以下的温度范围内其抗蠕变性是热塑性树脂当中最优异的一种，特别是玻璃纤维增强PES树脂比某些热固性树脂还好。
尺寸稳定性
线膨胀系数小，而且其温度信赖性也小是其特点。
特点是30%玻璃纤维增强PES树脂，其线膨胀系数只有2.3×10 /℃，并且直到200℃仍然可以保持与铝相近似的值。
耐冲击性
具有与聚碳酸酯相同的耐冲击性。
不增强的树脂可以铆接，但对尖细的切口较敏感，因此设计上要注意。
无毒性
在卫生标准方面，被美国FDA认可，也符合日本厚生省第434号和178号公告的要求。
难燃性
具有自熄性，不添加任何阻燃剂即有优异的难燃性，可达UL94V—0级（0.46mm）
耐化学药品性
PES耐汽油、机油、润滑油等油类和氟里昂等清洗剂，它的耐溶剂开裂性是非晶树脂中最好的。
但它耐丙酮、氯仿等极性溶剂的性能不好，使用时应加以注意。
PES - 主要应用领域
PES制品
电器、电子领域
利用PES的可耐焊锡性、尺寸稳定性好、耐各种清洗剂、可镶嵌金属件、与环氧树脂粘结性好等优点，作为H级绝缘材料用于电子、电器领域。
已经开发的主要制品有线圈骨架，电位计的外壳和底座，吹发器零件，印刷线路板、按钮式开关、可控硅的绝缘体，电动工具马达的绝缘体、打印机、送风机、继电器等的线圈骨架、DIP开关，各类接插件等。
还可以采用挤出成型法制成不同厚度的薄膜用于各种电子设备和电器产品。
机械领域
利用其高温抗蠕变性，尺寸稳定性、耐油性、韧性好等优点，在一般树脂不能满足使用要求的地方得到了广泛应用。
已经开发的主要制品有各种机器的杠杆、柄、支架等，X-射线装置的观察玻璃，链锯、农机发动机和汽化器等的绝缘体，活塞环，耐热滚珠，齿轮，复印机零件，照像机零件，放映机零部件，工业用吹风机罩，汽车空调的零部件，电弧焊枪的手柄，各种分析仪器元件等。
汽车领域
主要利用其在-100℃～190℃广阔温度范围内的刚性和尺寸稳定性，高温抗蠕变性，耐汽油、柴油、各类机油等特长。
已经开发的制品有各种轴承保持架，制动轴的轴瓦，点火器的噪音消除器，发动机齿轮，汽化器的线圈骨架，雾灯的反射镜，止推环等。
热水领域PES
主要利用其在160℃的热水或蒸气中还能保持优异的抗蠕变性，刚性和尺寸稳定性等特点。
开发的主要制品有热水、蒸气用阀门，防腐蚀电极的绝缘体，温度传感器的元件，各种液体和粉体泵的泵体和叶轮，散热器阀门，超滤装置用零部件等。
医疗器具、食品加工机械领域
主要利用其可以采用蒸气灭菌、干蒸（180℃）灭菌、V射线灭菌等灭菌法消毒，而且可以耐反复消毒等特点。
开发的主要制品有接触透镜灭菌器，牙科用钻的柄，外科用容器，注射器，食品工业用阀门和管子。
其它领域
1、照明设备
可用于电影机的反射镜，聚光镜的反射镜，频闪观测的反射镜，手术照明用的反射镜，雾灯的反射镜，指示灯罩等。
2、飞机
可用作窗框，热风通风管道，卫生间的内装饰材料。
3、涂料
由于它有与铁、铅等金属的附着力好，涂层表面硬度高等优点，因此，可用于化工防腐、炊具不粘等的涂料。
4、形材
PES可以用挤出成型法制成片材、棒材、管材、薄膜等型材，广泛应用于各个领域。
此外，PES还可用溶液法制成超滤膜或反渗透膜等。
PES - PES的耐化学药品特性
无机试剂影响程度
液氨A氨水A50%氢氧化钠A10%氢氧化钾A10%硝酸A10%盐酸A浓盐酸A浓硫酸C 浓硝酸C醋酸A硼酸A双氧水A硫化氢A碘化钾中的碘 B
有机试剂影响程度
苯A安息香酸A丙酸A草酸A环已烷A环已醇A环已酮C甲醇A甘油A三氯乙烷C 三氯甲烷A二甲苯B石油醚A乙二醇 A
注：A：无影响，20℃无吸收; B：稍有影响，有少量吸收或溶胀，但在某些应用方面有充分耐用性; C：有较大影响，不能使用
PES - PES的标准物性数据
◆PES聚醚砜树脂
PES树脂不仅具有优异的耐热性和机械性能，其加工性能也很好，不仅可以挤出成型、注射成型、模压成型、吹塑成型、吸塑成型和制成发泡体，还可以进行镀膜、超声波融接、机械加工、溶剂粘接、涂敷等二次加工。
PES的注射成型工艺
项目条件
根部290～320
料筒温度（℃）中间300～350
喷嘴300～350
模具温度(℃) 140～160
注射压力(MPa)100～140
螺杆背压(MPa) 50～100
保持压(MPa) 50～70
注射速度中速～高速
螺杆转数（rpm）50～60。
