管道防腐保温工艺规程
工业压力管道防腐蚀涂料及绝热规程(定稿)
工业压力管道外防腐层及绝热施工工艺规程QB/LAP0312-2001工业压力管道外防腐层及绝热施工工艺规程1适用范围1。
1 外防腐层施工工艺规程适用于钢、铸铁、工业管道的预制及安装，不适用于食品工业、核工业。
1。
2 绝热施工工艺规程适用于工业管道内介质温度-196℃≤t≤850℃外部绝热工程的施工，不适用于核动力、航空、航天工业管道的施工。
1.3 随着绝热技术的发展，直埋式钢套保温高温蒸汽管道（t=180～320℃)的施工已逐步成熟，弥补了原施工及验收规范GBJ126-89中的埋地管道绝热施工的不足.1.4 管道内衬里及内层防腐施工执行现行规范及有关工艺要求。
2 编制依据本规程编制依据如下：2。
1 防腐蚀2。
1。
1 HGJ229—91《工业设备、管道防腐蚀工程施工及验收规范》2.1。
2 GB50268—97《给排水管道工程施工及验收规范》2.1。
3 SY/T0447—96《埋地钢质管道环氧煤沥青防腐层技术标准》2.1。
4 SY/T0420—97《埋地钢质管道石油沥青防腐层技术标准》2。
1。
5 SY/T4013—95《埋地钢质管道聚乙烯防腐层技术标准》2。
1.6 SY/T0414-98《钢质管道聚乙烯胶粘带防腐层技术标准》2。
1。
7 SY/T0415—96《埋地钢质管道硬质聚氨酯泡沫塑料、防腐保温层技术标准》2。
1。
8 SY/T0320-98《钢制储罐氯磺化聚乙烯防腐层技术标准》2。
1.9 CJJ33-89《城镇燃气输配工程施工及验收规范》2.1.10 中国石化出版社《石油化工装置工艺管道安装设计手册》第一篇2。
1。
11 GB50235-97《工业金属管道工程施工及验收规范》2.1。
12 GB/T8923-1988《涂装前钢材表面锈蚀等级和除锈等级》2。
2 绝热2.2。
1 GBJ126—89《工业设备及管道绝热工程施工及验收规范》2.2.2 SHJ522—91《石油化工绝热工程施工工艺标准》2。
2。
管道防腐、保温施工方案
管道防腐、保温施工方案管道是工业设备中不可或缺的组成部分，而管道的防腐和保温工作则显得尤为重要。
在工业生产中，管道承担着输送各种介质的关键任务，因此其防腐和保温工作直接影响着设备的使用寿命和安全性。
本文将介绍一套完善的管道防腐、保温施工方案，确保管道在使用过程中能够达到长期稳定的工作状态。
防腐工作方案1. 表面处理在进行防腐施工前，首先要对管道表面进行处理，确保表面平整干净，去除锈蚀、油污等杂物，以保证防腐涂层的附着力。
常用的表面处理方法有砂轮打磨、喷砂除锈等。
2. 选用合适的防腐涂料选择合适的防腐涂料对管道的防腐效果至关重要。
根据不同介质运行情况和环境条件，可选择环氧树脂、聚氨酯、氟碳等不同类型的防腐涂料，以确保管道在各种工况下都能有效抵御腐蚀。
3. 施工工艺防腐涂料的施工工艺也是影响防腐效果的重要因素。
在施工过程中要注意涂层的厚度均匀、干燥时间充足、涂层间的转换技术等细节，以确保涂层能够完全覆盖管道表面并且具有较高的耐腐蚀性。
保温工作方案1. 选材保温材料的选用直接影响着管道的保温效果。
根据介质输送温度和环境温度的不同，可选择聚氨酯、聚苯板、岩棉等不同热传导系数的保温材料，以达到满足要求的保温效果。
2. 施工工艺保温材料的施工工艺也非常关键。
在进行保温施工时，要注意保温材料的搭接、连接处的密封处理、防水层的设置等，以确保在各种环境条件下都能有效保持管道的保温效果。
3. 外保温结构在一些特殊环境下，还需要对管道进行外保温结构设计。
这种设计可以有效阻止外部环境对管道温度的影响，确保介质在输送过程中能够保持所需的温度。
综上所述，管道的防腐保温工作对设备的安全运行和使用寿命具有重要意义。
通过选择合适的施工方案和材料，严格按照标准要求进行施工，可以有效提高管道的防腐性能和保温效果，确保设备在长期使用过程中能够稳定可靠地运行。
钢筋混凝土管道防腐蚀技术规程
钢筋混凝土管道防腐蚀技术规程一、前言钢筋混凝土管道是一种常用的管道类型，广泛应用于市政工程、建筑工程、水利工程等领域。
然而，在使用过程中，钢筋混凝土管道易受到腐蚀的影响，从而影响其使用寿命和使用效果。
因此，为了保障钢筋混凝土管道的质量和使用寿命，必须采取一系列的防腐蚀措施。
本文将详细介绍钢筋混凝土管道防腐蚀技术规程。
二、防腐蚀技术规程2.1 防腐蚀方法（1）涂层防腐蚀法：通过在钢筋混凝土管道表面涂上一层防腐蚀涂料，防止钢筋混凝土管道表面受到腐蚀的影响。
常见的涂料包括环氧涂料、聚氨酯涂料、丙烯酸涂料等。
（2）阴极保护法：通过在钢筋混凝土管道表面施加电流，使钢筋混凝土管道表面成为阴极，从而防止钢筋混凝土管道表面受到腐蚀的影响。
（3）热浸镀锌法：将钢筋混凝土管道浸入熔融的锌液中，形成一层锌层，在钢筋混凝土管道表面形成一层保护层，防止钢筋混凝土管道表面受到腐蚀的影响。
（4）塑料包覆法：将钢筋混凝土管道表面包裹一层塑料薄膜，形成一层保护层，防止钢筋混凝土管道表面受到腐蚀的影响。
2.2 防腐蚀工艺（1）涂层防腐蚀工艺① 钢筋混凝土管道表面处理：对钢筋混凝土管道表面进行清洗、除锈、打磨等处理，使其表面干净光滑，便于涂料附着。
② 涂料施工：在钢筋混凝土管道表面喷涂涂料，涂料厚度一般为0.2-0.5mm，涂层均匀、无孔、无砂眼。
③ 固化处理：将喷涂好的涂层进行固化处理，一般采用室温固化或高温固化，固化时间一般为24小时。
（2）阴极保护工艺① 钢筋混凝土管道表面处理：对钢筋混凝土管道表面进行清洗、除锈、打磨等处理，使其表面干净光滑，便于电流流动。
② 阴极保护装置施工：在钢筋混凝土管道表面安装阴极保护装置，阴极保护装置应具有一定的电流输出能力，以保证钢筋混凝土管道表面能够成为阴极。
③ 电流施加：通过阴极保护装置施加一定的电流，使钢筋混凝土管道表面成为阴极，从而防止钢筋混凝土管道表面受到腐蚀的影响。
（3）热浸镀锌工艺① 钢筋混凝土管道表面处理：对钢筋混凝土管道表面进行清洗、除锈、打磨等处理，使其表面干净光滑，便于热浸镀锌。
消防管道保温工艺技术规程

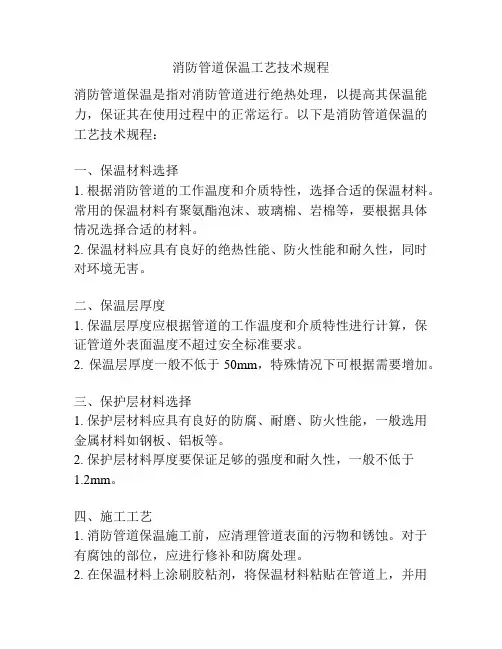

消防管道保温工艺技术规程消防管道保温是指对消防管道进行绝热处理，以提高其保温能力，保证其在使用过程中的正常运行。
以下是消防管道保温的工艺技术规程：一、保温材料选择1. 根据消防管道的工作温度和介质特性，选择合适的保温材料。
常用的保温材料有聚氨酯泡沫、玻璃棉、岩棉等，要根据具体情况选择合适的材料。
2. 保温材料应具有良好的绝热性能、防火性能和耐久性，同时对环境无害。
二、保温层厚度1. 保温层厚度应根据管道的工作温度和介质特性进行计算，保证管道外表面温度不超过安全标准要求。
2. 保温层厚度一般不低于50mm，特殊情况下可根据需要增加。
三、保护层材料选择1. 保护层材料应具有良好的防腐、耐磨、防火性能，一般选用金属材料如钢板、铝板等。
2. 保护层材料厚度要保证足够的强度和耐久性，一般不低于1.2mm。
四、施工工艺1. 消防管道保温施工前，应清理管道表面的污物和锈蚀。
对于有腐蚀的部位，应进行修补和防腐处理。
2. 在保温材料上涂刷胶粘剂，将保温材料粘贴在管道上，并用带钢固定。
3. 在保温材料表面覆盖保护层材料，用螺丝等固定。
4. 保温层和保护层之间要设置防水层，以防止浸水导致保温性能下降。
5. 施工结束后，对保温层进行检查，确保无空鼓、脱落现象，并对保护层进行防锈处理。
五、验收标准1. 消防管道保温施工完成后，应进行验收。
验收时要检查保温层和保护层的安装质量，以及施工工艺符合要求。
2. 保温层的外观应平整、美观，无明显的空鼓、脱落等缺陷。
3. 保温层和保护层之间应密实，无裂缝和腐蚀现象。
以上是消防管道保温的工艺技术规程，有效的保温措施可以提高消防管道的绝热性能，减少能源浪费和热损失，确保管道的正常运行和使用安全。
同时，施工过程中要严格按照规程进行操作，确保质量合格。
防腐保温施工方案
施工组织设计一、施工依据1、建筑防腐蚀工程施工及验收规范 GB 50212-912、工业建筑防腐蚀设计规范 GB 50046—953、工业设备、管道防腐蚀工程施工及验收规范 HGJ 229—914、涂装前钢材表面锈蚀等级和除锈等级GB/T 8923—885、建筑防腐蚀工程施工质量检验评定标准 GB 50224—95》7、漆膜附着力测定方法GB/J1720—19897、涂料涂覆技术条件GB765—869．工业设备及管道绝热工程施工及验收规范GBJ126-8910.绝热工程施工及验收技术规范HGJ—215—8011．工业设备及管道绝热质量检验评定标准GB50185—9312．设备及管道保温技术通则GB4272—9213．管道及设备保温98R419图集14．建设工程施工现场供电安全规范GB50194-93二、编制依据及编制原则1、编制依据1、《钢结构、管道涂装技术规程》 YB/T 9256—19962、《涂装前钢材表面锈蚀等级和除锈等级》 GB/T 8923—19883、《工业设备及管道绝热工程施工及验收规范》 GBJ126—894、《设备及管道保温设计导则》GB/T8175-875、《化工设备、管道外防腐设计规定》 HG/T 20679-19906、《工业设备、管道防腐蚀工程施工及验收规范》HGJ229—19917、《设备和管道保温技术通则》 GB/T4272—928、《设备管道保温规程》 HG252042—919、《设备及管道保温效果的测试与评价》 GB/T8174—8710、《漆膜附着力测定法》GB11720-8811、《漆膜厚度测定法》 GB1764－882、编制原则:3.2。
1按照招标文件防腐保温工程方案及技术规格3。
2.2在满足要求基础上坚持技术先进、科学管理、经济实用的原则。
3。
2.3根据工程实际情况,围绕工程重点，周密部署，合理安排施工顺序。
3.2.4实施项目法管理。
采用网络计划对生产资源及生产主要因素进行优化配置,确保实现成本、工期、质量、安全及社会信誉的预期目标.3。
管道防腐保温工程施工组织方案

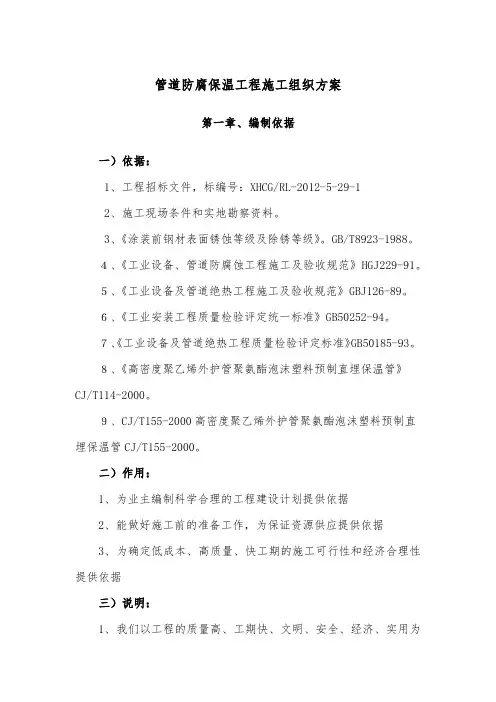

管道防腐保温工程施工组织方案第一章、编制依据一）依据：1、工程招标文件，标编号：XHCG/RL-2012-5-29-12、施工现场条件和实地勘察资料。
3、《涂装前钢材表面锈蚀等级及除锈等级》。
GB/T8923-1988。
４、《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91。
５、《工业设备及管道绝热工程施工及验收规范》GBJ126-89。
６、《工业安装工程质量检验评定统一标准》GB50252-94。
７、《工业设备及管道绝热工程质量检验评定标准》GB50185-93。
８、《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》CJ/T114-2000。
９、CJ/T155-2000高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管CJ/T155-2000。
二）作用：1、为业主编制科学合理的工程建设计划提供依据2、能做好施工前的准备工作，为保证资源供应提供依据3、为确定低成本、高质量、快工期的施工可行性和经济合理性提供依据三）说明：1、我们以工程的质量高、工期快、文明、安全、经济、实用为中心思想编制本施工组织设计。
2、我们从公司的工程师和专家及在类似工程施工的老技术人员经验中学习，并参考了一部分实用的施工方案。
3、殷切希望贵方的批评、指导。
第二章、工程概况1、项目名称：XXXXX新建小区及已建小区二级网管道防腐保温2、工程地址：XXXXX大武口区3、招标内容：供热二级网管道防腐保温工程施工。
第三章、施工总部署接到甲方开工令后，我们将组织全体施工人员和管理人员召开全员动员大会和誓师大会，并邀请各方领导现场指导工作，做出整个工程部署和规划工作。
1、质量目标在这次工程施工活动中，我们把工程达到优良作为必争目标，我们承诺本工程为优良工程。
（具体措施见后）2、工期目标实际施工工期120天完成。
3、安全目标由于本工程属XXXXX2012年的重点工程，所以我们将严把每一道工序、时时刻刻保持高度警惕，杜绝安全事故发生，事故率降到零，坚决杜绝任何事故，做到防患于未然。
防腐保温工程施工标准
防腐保温工程施工标准一、总则1.1 本标准适用于新建、扩建、改建工程中的防腐保温工程施工。
1.2 防腐保温工程施工应遵循国家有关法律、法规、标准和规定。
1.3 防腐保温工程施工应结合工程特点，充分考虑工程环境、气候条件、材料性能、施工工艺等因素，确保工程质量。
1.4 防腐保温工程施工应遵循安全、环保、节能的原则，提高施工质量，降低工程成本。
二、施工准备2.1 材料准备2.1.1 保温材料应具有保温性能好、耐腐蚀、耐热稳定性好、吸水率低、机械强度高、易于施工等特点。
2.1.2 防腐材料应具有耐腐蚀性能好、粘结力强、干燥快、施工方便、环保等特点。
2.1.3 施工辅助材料应具有相应的性能，满足施工要求。
2.2 施工机具准备2.2.1 施工机具应具备良好的性能，满足施工要求。
2.2.2 施工机具应进行定期检查、维护，保证施工安全。
2.3 施工人员准备2.3.1 施工人员应具备相应的技能和经验，满足施工要求。
2.3.2 施工人员应进行安全培训，了解工程特点、施工工艺、安全注意事项等。
2.4 施工方案准备2.4.1 施工方案应包括施工工艺、施工顺序、施工要点、质量控制、安全措施等内容。
2.4.2 施工方案应根据工程特点、施工条件等进行编制，经审核批准后执行。
三、施工工艺3.1 防腐施工工艺3.1.1 表面处理施工前应将设备、管道表面清洗干净，去除油污、锈迹、水分等，确保表面干燥、牢固。
3.1.2 底漆施工底漆应均匀涂刷，涂层厚度应满足设计要求。
3.1.3 面漆施工面漆应均匀涂刷，涂层厚度应满足设计要求。
3.1.4 涂层检查涂层施工完成后，应进行检查，确保涂层均匀、完整、无缺陷。
3.2 保温施工工艺3.2.1 保温层施工保温层应均匀铺设，层与层之间应错缝，确保保温层严密、连续。
3.2.2 保护层施工保护层应均匀涂刷，涂层厚度应满足设计要求。
3.2.3 接缝处理接缝应采用专用密封材料填充，确保接缝严密、不漏气。
管道保温施工工艺流程
管道保温施工工艺流程
管道保温施工工艺流程如下：
1. 施工前准备工作：
管道设计：根据工程需求，确定管道保温的要求和等级，包括保温材料的选择和厚度的确定。
原材料准备：根据设计要求，准备保温材料（如聚氨酯泡沫、玻璃棉等）、保护层材料（如铝箔、PVC薄膜等）和固定材料（如金属丝网、铝皮等）。
工具准备：准备必要的施工工具，包括切割工具、焊接工具、固定工具等。
2. 施工流程：
绝热层施工：绝热材料下料要准确，切割端面要平直。
防潮层施工：垂直管应自下而上，水平管应从底向高点顺序进行，环向搭缝口应朝向低端，防潮层应紧紧粘贴在隔热层上。
保护层施工：金属保护层的材料，宜采用彩钢板、铝板或镀锌钢板等。
当采用普通钢板时，其里外必须涂敷防锈涂料。
立管应自上而下，水平管从管道低处向高处顺序进行，使横向搭接缝口朝顺坡方向。
纵向搭缝应放在管子两侧，缝口朝下。
如采用搭缝，其搭缝宜为30～40mm。
用玻璃丝布缠裹，垂直管应自下而上，水平管则从最底点向最高点顺利进行，开始缠裹两圈后再呈螺旋状缠裹，搭接宽度应为1/2布宽，起点和终点用胶合剂接或镀锌钢丝捆扎。
保温材料必须按照节能要求做节能检测。
请注意，不同材质的管道、不同的环境条件以及特殊需求等都可能影响保温施工的具体步骤和要求。
在实际操作过程中，建议严格遵守相关行业标准和技术规范，以确保施工质量安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防腐保温工艺规程
一、适用范围：
1.1、本工艺规程适用于城镇燃气、热力管线工程、调压站、热力站和长输管线工程。
二、引用标准：
2.1、《城镇燃气输气工程施工及验收规范》CJJ33-2005
2.2、《油气长输管道工程施工及验收规范》GB50369-2006
2.3、《石油天然气站内工艺管道工程施工及验收规范》SY0402
2.4、《城镇供热管网工程施工及验收规范》CJJ28-2004
2.5、《城镇直埋供热管道工程技术规程》CJJ/T81-98
三、施工工艺：
3.1、防腐保温施工工艺
防腐保温施工工艺
3.2、材料储运及入场检验
1、防腐材料、稀释剂和固化剂等材料的品种、规格性能应符合现行国家标准和设计要求，产品应有质量合格证明文件，并应符合环境要求。
2、材料在运输、储存和施工过程中，应采取有效措施，防止变质和污染环境。
涂料应密封保存，严禁明火和暴晒。
所用材料在有效期内使用。
3、保温材料的品种、规格、性能等应符合现行国家产品标准和设计要求，产品应由质量合格证明文件（出厂合格证、有资质的检测机构的检测报告等），并应符合环境要求。
4、材料进场时应对品种、规格、外观等进行检查验收，并从进场的每批保温材料中，应任选1～2组试样进行导热系数测定，导热系数超过设计取定值5%以上的材料不得使用。
5、材料进入现场后应妥善保管，防止受潮。
受潮的材料不得使用。
3.3、防腐工程一般规定
1、涂料种类、性能、涂刷层数、涂层厚度及表面标记等应按设计规定执行，设计无规定时，应符合下列规定：
1）、明装无保温层管道、设备等，应涂一道防锈漆和两道面漆；有保温层时，应涂两道防锈漆；
2）、暗装管道应两道防锈漆；
3）、涂层厚度，应符合产品质量要求；
4）、涂层的耐温性能、抗腐蚀性能应按输热介质温度及环境条件进行选择。
2、涂刷前的钢材表面除锈质量应按设计要求和现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923的规定执行。
3、涂刷时的环境温度和相对湿度应符合涂料产品说明书的要求。
当无要求时，环境温度宜在5～40℃之间，相对湿度不应大于75%。
涂刷时金属表面应干燥，不得有结露。
当环境温度低于-25℃时，不宜进行涂料施工。
4、在自然干燥的现场涂刷时应防止漆膜被污染和受损坏。
多层涂刷时，在前一遍漆膜干燥固化前不得涂刷第二遍漆。
全部涂层完成后，漆膜未干燥固化前，不得进行下道工序施工。
5、已完成防腐的管道、管件、附件、设备等，在漆膜干燥过程中应防止冻结、撞击、振动和湿度剧烈变化，并应做好成品保护，不得踩踏或当作支架使用。
损坏的漆膜在下道工序施工前应提前进行修补，并进行检验。
6、安装后无法涂刷或不易涂刷的部位，安装前应预先涂刷。
在安装过程中应注意保护漆膜完好。
7、预留未涂刷部位，在其它工序完成后，应按规定要求进行涂刷。
管道的焊口部位应加强防腐和检查。
8、涂层上的一切缺陷、不合格处以及检查时被破坏的部位，应及时修补，并达到质量标准的要求。
9、管道、设备外露金属部分所刷涂料的品种、性能、颜色应与
原管道设备所刷涂料相同。
10、埋地钢管阴极保护（牺牲阳极）防腐应符合下列规定：
1）、安装的牺牲阳极规格、数量及埋设深度应符合设计要求，设计无规定时，宜按国家现行标准《埋地钢质管道牺牲阳极阴极保护规范》SY/T0019 的规定执行。
2）、牺牲阳极填包料应注水浸润；
3）、牺牲阳极电缆焊接应牢固，焊点应进行防腐处理；
4）、检查钢管的保护电位值应低于-0.85V cse。
11、涂刷质量应符合下列规定：
1）、与基面连接牢固，涂层应均匀，厚度应符合产品要求，面层颜色一致；
2）、漆膜均匀、完整，无漏刷、损坏；
3）、色环宽度一致，间距均匀，与管道轴线垂直；
4）、当设计有要求时，应进行涂层附着力测试；
5）、钢管除锈、涂料质量标准应符合下表规定。
3.4、保温工程一般规定
1、管道、设备的保温应在试压、防腐验收合格后进行。
如钢管
预先做保温，应将环形焊缝等需要检查部位留出，待检验合格后再进行防腐、保温。
2、在雨雪天中，不得进行室外露天保温工程的施工。
3、采用湿法施工的保温工程，室外平均温度低于5℃时，应采取防冻措施。
4、保温层施工应符合下列规定：
1）、当保温厚度超过100㎝时，应分两层或多层逐层施工。
2）、保温棉毡、垫的保温厚度和密度应均匀，外形应规整，密度符合设计要求。
3）、瓦块式保温制品的拼缝宽度不大于5㎜，縫隙采用石棉灰胶泥填充，瓦块内抹石棉灰胶泥3～5㎜，错缝施工。
多层保温制品施工时，内外保温瓦错茬压缝，搭接长度不小于50㎜，每块保温瓦采用两道镀锌钢丝绑扎。
4）、管道支架、设备等部位，在保温时预留一定间隙，不得妨碍支架和设备的正常运行。
5、立式设备和大管径的垂直管道，每3～5 m设置保温层支撑固定件，其宽度为保温层厚度的2/3，并进行防腐处理。
6、保温层预留伸缩缝应符合下列规定：
1）、两固定支架之间至少预留一道伸缩缝；
2）、立式设备、垂直管道，应在支撑环下面预留伸缩缝；
3）、弯头两端的直管段各留一道伸缩缝；
4）、管径大于DN300、介质温度大于120℃时，应在弯头中部留
一道宽为20㎜伸缩缝，设备伸缩缝采用导热系数与保温材料相近的软质保温材料填充。
7、设备保温时不得掩盖设备铭牌，人孔部位应做成45°斜面，阀门、法兰部位的保温应便于检修。
8、采用纤维制品保温材料施工时，保温材料的接缝位置应在管道下方45°角的位置，且绑扎紧密、均匀，绑扎间距不得大于200㎜。
9、采用复合硅酸盐保温材料，应按设计要求进行，设计无要求时，每层抹10㎜，待表层有一定强度后再抹第二层。
10、保温层施工质量应符合下列规定：
1）、保温层的固定件、支撑件安装正确、牢固，间距符合设计要求。
2）、保温层厚度符合设计要求。
3）、质量检查时，设备每50㎡、管道每50 m 抽检三处，其中一处不合格，就进加倍复检，仍超过1/2不合格时，认定该处不合格。
4）、保温层密度的检查应在现场取样检查，棉毡类保温层安装密度允许偏差为10%；板、管壳类保温层安装密度允许偏差为5%。
5）、保温层施工允许偏差及检验方法见下表：
3.5、保护层
1、保护层的施工，应在保温层检验合格后进行，应保证各种保
护层的严密性、牢固性。
2、复合材料保护层施工应符合下列规定：
1）、玻璃纤维应以缠绕的方式绑扎在保温层外，前后搭接50㎜，每300㎜采用镀锌钢丝进行绑扎。
2）、采用复合铝箔保护壳，可直接敷设在保温层表面，接缝可采用压敏胶带粘贴或铆钉固定，垂直方向的保护壳应下而上进行，接缝成顺水排列。
3）、采用玻璃钢保护壳，应用铆钉固定，纵向搭接50～60㎜，环向搭接40～50㎜。
4）、采用吕塑复合板保护壳，复合板的正面应朝外，接缝采用保温钉固定，间距60～80㎜，复合板环向搭接30～40㎜，纵向搭接不小于10㎜。
3、石棉水泥保护层施工应符合下列规定：
1）、石棉水泥保护层密度≯1000㎏/m3 ；抗压强度≮0.8MPa；干燥后不得有裂缝、脱壳现象。
2）、钢丝网无松动，与保温层接触紧密、无缺陷，保温层空隙采用胶泥填充，保护层分两次进行，第一层找平，第二层压实、压光。
3）、冬雨季施工要制定相应措施，环境温度低于5℃时，须采用防冻措施。
4、金属保护层施工应符合下列规定：
1）、金属保护层应按设计要求进行，无设计要求时宜选用镀锌板或铝合金板；
2）、安装前，包裹管道金属板两边压半圆凸槽，包裹设备金属板，在对角线压出交叉筋线；
3）、垂直管道应将金属板凸槽重叠搭接，接口朝下，上板压下板，自下而上施工；
4）、水平管道按管道坡度施工，接口朝低点，由低向高进行，搭接重叠50㎜；
5）、搭接处采用铆钉固定，间距≯200㎜；
6）、金属保护层应预留管道、设备热膨胀量；
7）、露天或易受潮的环境，金属保护层接缝应填充密封材料；
8）、已安装完毕的金属保护层严禁脚踏或堆放其它物品。
5、保护层质量应符合下列规定：
1、缠绕式保护层应包裹紧密、平整、无褶皱，重叠缠绕搭接为带宽的1/2，起点和终点采用镀锌铅丝进行捆扎。
2、涂抹保护层表面应光洁、平整，镀锌铅丝接头不外露；
3、金属保护层不得松动、脱落、翘缝和豁口，保护层椭圆度≯10㎜，搭接尺寸符合设计要求；
4、保护层平整度偏差及检验方法符合下表规定：。
