耐火桥架是一种用于保护电缆的专业建筑材料，其技术标准因国内外而异。
国内标准包括《建筑电气设备及其防火能力》（GB和《建筑电信系统设计规范》（GB等，主要规定了耐火桥架的规格、性能、材料等要求。
例如，防火电缆桥架的国家标准规定了不同的桥架宽度与相应的厚度，以及防火漆的厚度要求。
此外，根据防火性能的不同，防火电缆桥架可分为外防火型、内防火型和全面防火型。
国外相关标准包括BS5839、UL94、EN13501等，这些标准同样对耐火桥架的规格、性能、材料等有具体要求。
在实际应用中，选择符合相关国家和国际标准的耐火桥架，可以确保其具备必要的耐火性能，能够承受高温和火焰的袭击，从而保护电缆免受火灾的损坏。
以上内容仅供参考，如需更全面准确的信息，可查阅国家或国际标准全文或相关资料，也可以咨询消防工程或建筑电气与智能化专业人士。
电缆桥架国家标准
电缆桥架国家标准(2010-01-26 22:25:30)转载标签：分类：电工电气杂谈电缆桥架国家标准,设计规范第一章总则钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。
本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。
桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。
电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。
第二章电缆桥架第一节电缆桥架名称定义、结构类型及品种桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。
桥架可包含下列结构类型：一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。
二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。
三、梯架：是由侧边与若干个横档构成的梯形部件。
四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。
桥架可包含下列结构品种：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。
二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种；2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种；6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。
(完整版)桥架、线槽施工工艺标准
1.总则1.1适用范围本标准适用于建筑物内金属桥架、线槽安装工程。
1.2编制依据《建筑电气工程施工质量验收规范》 GB50303-20022.施工准备2.1技术准备2.1.1设计图纸及其它技术文件齐全，进行了图纸会审。
2.1.2有批准的施工方案或施工组织设计，并进行了技术交底。
2.2材料准备2.2.1金属桥架、线槽及其附件必须选用厂家配套产品，有出厂合格证及检验证书，型号规格符合设计要求，进场时必须做检查验收，填写设备进场验收记录，并经监理检查确认。
2.2.2金属桥架、线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。
2.3主要机具设备准备2.3.1铅笔、卷尺、线坠、粉线袋、手电钻、冲击钻等。
2.4 作业条件2.4.1配合土建的结构施工,预留孔洞,预埋铁和预埋吊杆、吊架等全部完成。
2.4.2顶棚和墙面的喷漆，油漆及壁纸全部完成后方可进行桥架、线槽敷设。
2.4.3高层建筑竖井内土建湿作业全部完成。
2.4.4地面线槽应及时配合土建施工。
3.施工工艺流程3.1工艺流程弹线定位→预留孔洞→支架与吊架安装→金属桥架线槽安装→配线。
3.2施工工艺3.2.1弹线定位：根据设计图纸确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处进行弹线。
3.2.2预留孔洞：根据设计图纸标注的轴线部位，将预制加工好的木制或铁制的框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口。
3.2.3支架与吊架安装：(1)支架与吊架所用钢材应平直，无显著扭曲。
下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。
(2)钢支架与吊架必须焊接牢固，无显著变形，焊缝均匀平整，不得出现裂缝、咬边等缺陷。
(3)支架与吊架必须安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架必须与建筑物有相同的坡度。
(4)万能吊具必须采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。
桥架技术要求

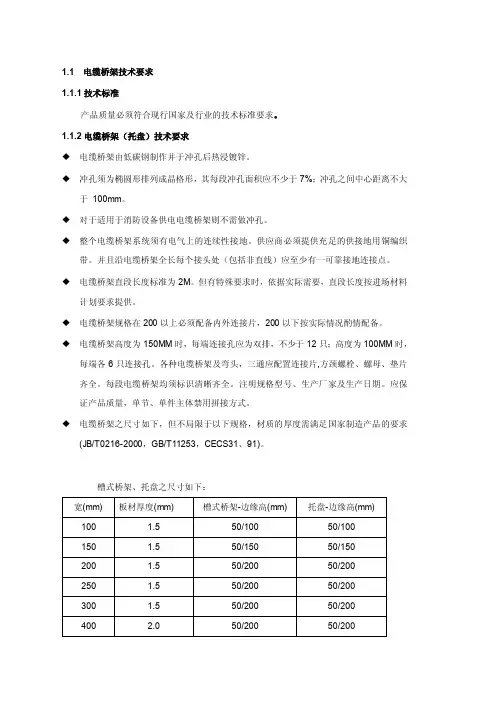

1.1 电缆桥架技术要求1.1.1技术标准产品质量必须符合现行国家及行业的技术标准要求。
1.1.2电缆桥架（托盘）技术要求◆电缆桥架由低碳钢制作并于冲孔后热浸镀锌。
◆冲孔须为椭圆形排列成晶格形，其每段冲孔面积应不少于7%；冲孔之间中心距离不大于100mm。
◆对于适用于消防设备供电电缆桥架则不需做冲孔。
◆整个电缆桥架系统须有电气上的连续性接地。
供应商必须提供充足的供接地用铜编织带。
并且沿电缆桥架全长每个接头处（包括非直线）应至少有一可靠接地连接点。
◆电缆桥架直段长度标准为2M。
但有特殊要求时，依据实际需要，直段长度按进场材料计划要求提供。
◆电缆桥架规格在200以上必须配备内外连接片，200以下按实际情况酌情配备。
◆电缆桥架高度为150MM时，每端连接孔应为双排，不少于12只；高度为100MM时，每端各6只连接孔。
各种电缆桥架及弯头，三通应配置连接片,方颈螺栓、螺母、垫片齐全。
每段电缆桥架均须标识清晰齐全。
注明规格型号、生产厂家及生产日期。
应保证产品质量，单节、单件主体禁用拼接方式。
◆电缆桥架之尺寸如下，但不局限于以下规格，材质的厚度需满足国家制造产品的要求(JB/T0216-2000，GB/T11253，CECS31、91)。
槽式桥架、托盘之尺寸如下：◆所有夹紧螺栓，螺帽，垫片等均须热浸镀锌。
◆所供桥架托盘均配齐与槽体相同材质的盖板。
线槽、盖板需设置锁扣、压盖板。
桥架隔板材质、材料性能与所报桥架规格相适应。
1.1.3电缆梯架技术要求◆电缆梯架必须无需在工地钻孔并须尽量减少在工地切断的可能。
电缆梯架制造需满足JB/T10216-2000，GB/T11253，CECS31-91 等的标准要求。
◆电缆梯架须由热浸镀锌低碳钢制作。
电缆梯架的两条边框至少必须为40毫米高其顶缘须卷边以增加强度。
梯级的中心间隔约为300 毫米，并具有一定的宽度以用不同的方法固定电缆包括尼龙带扣，鞍型夹，冲孔带，电缆夹等固定夹。
100桥架厚度国标
100桥架厚度国标
【引言】
在我国桥梁建设领域，桥架厚度国标是一项至关重要的技术规范。
它对于保障桥梁安全、延长桥梁使用寿命以及促进我国桥梁建设技术的发展具有重要意义。
本文将详细介绍100桥架厚度国标的制定过程、具体要求以及在实际应用中的价值。
【桥架厚度国标的制定过程和依据】
100桥架厚度国标是在总结我国桥梁建设经验的基础上，参照国际相关标准，结合我国桥梁建设的实际情况制定的。
该标准明确了桥梁桥架厚度的技术要求，为桥梁设计和施工提供了科学依据。
【100桥架厚度国标的具体要求】
根据100桥架厚度国标，桥梁桥架的厚度应满足以下要求：
1.桥梁主体结构：桥架厚度不小于100mm；
2.桥梁支座：桥架厚度不小于80mm；
3.桥梁伸缩缝：桥架厚度不小于60mm。
【100桥架厚度国标在实际应用中的意义】
100桥架厚度国标在实际应用中具有以下意义：
1.确保桥梁安全：满足桥架厚度要求，有助于提高桥梁的承载能力和抗风能力，保障桥梁安全；
2.延长桥梁使用寿命：合理的桥架厚度可以降低桥梁的疲劳损伤，延长桥梁使用寿命；
3.提高我国桥梁建设技术水平：遵循国标，有助于提高我国桥梁建设的整体水平，提升国际竞争力。
【我国桥梁建设的发展及100桥架厚度国标的作用】
近年来，我国桥梁建设取得了举世瞩目的成就，100桥架厚度国标在很大程度上推动了这一进程。
通过遵循这一标准，我国桥梁建设在安全性、耐久性、美观性等方面都取得了显著提升。
【结语】
总之，100桥架厚度国标在我国桥梁建设领域具有重要价值。
它不仅为桥梁设计和施工提供了技术保障，还推动了我国桥梁建设技术的发展。
电缆桥架执行标准
电缆桥架执行标准

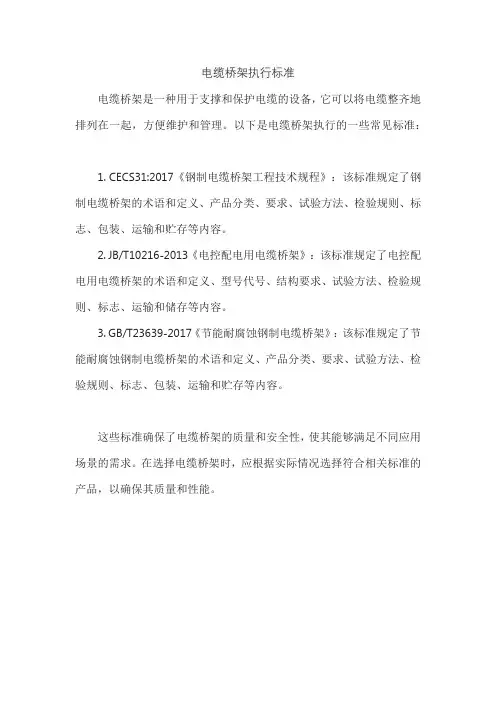

电缆桥架是一种用于支撑和保护电缆的设备，它可以将电缆整齐地排列在一起，方便维护和管理。
以下是电缆桥架执行的一些常见标准：
1. CECS31:2017《钢制电缆桥架工程技术规程》：该标准规定了钢制电缆桥架的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
2. JB/T10216-2013《电控配电用电缆桥架》：该标准规定了电控配电用电缆桥架的术语和定义、型号代号、结构要求、试验方法、检验规则、标志、运输和储存等内容。
3. GB/T23639-2017《节能耐腐蚀钢制电缆桥架》：该标准规定了节能耐腐蚀钢制电缆桥架的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
这些标准确保了电缆桥架的质量和安全性，使其能够满足不同应用场景的需求。
在选择电缆桥架时，应根据实际情况选择符合相关标准的产品，以确保其质量和性能。
耐火桥架技术标准
耐火桥架技术标准全文共四篇示例，供读者参考第一篇示例：耐火桥架技术标准是指在建筑物内布设电气线路时所采用的耐火性能符合相关标准要求的桥架系统。
耐火桥架技术标准的制定意义重大，可以确保建筑物内电气线路在发生火灾时仍能正常运行，起到保护生命和财产安全的作用。
一、耐火桥架的材料选择在耐火桥架技术标准中，对桥架的材料选择有着严格的规定。
一般来说，耐火桥架应选用具有较高耐火性能的材料，如钢质桥架、防火涂料等。
钢质桥架具有较高的耐火性能，一般可达到2小时以上的耐火时间，能够有效地阻止火灾的传播。
防火涂料也是一个常用的耐火桥架材料，其耐火性能大多在1-2小时之间。
二、耐火桥架的安装要求在耐火桥架技术标准中，还对桥架的安装要求进行了规定。
为确保耐火桥架的性能，安装时应按照相关标准及规范进行，确保桥架的每一个连接部位都能达到预期的耐火效果。
在安装过程中应注意桥架之间的间距，保证桥架的稳固性和耐火性能。
三、耐火桥架的通风设计在耐火桥架技术标准中，也要求对桥架的通风设计进行规定。
为了确保电气线路在发生火灾时不会受到烟气的影响，通风设计是非常重要的。
一般情况下，通风设计包括桥架的开口设计、通风孔的设置等，以确保在火灾发生时电气线路仍能正常运行。
在耐火桥架技术标准中，对桥架的标识要求也进行了规定。
桥架的标识应清晰明确，标明桥架的材质、规格、耐火性能等信息，以方便检查和维护。
标识的设置位置也应符合相关标准要求，确保查看和识别的便利性。
在耐火桥架技术标准中，对桥架的检测要求也进行了规定。
一般来说，桥架的耐火性能应定期进行检测，以确保其性能符合要求。
检测包括耐火时间测试、连接部位的检查等内容，以确保桥架在发生火灾时能够发挥其应有的作用。
第二篇示例：耐火桥架技术标准是针对建筑工程中耐火桥架的设计、安装、运行和维护等方面的规范集合。
耐火桥架是一种在建筑物内部安装电缆、电线等电力线路的支架，具有防火、耐高温等特性，能够保证建筑物内电力线路的安全运行，减少火灾的危害。
桥架技术规范
桥架一、钢制桥架钢制桥架所使用的材料应为冷轧板，表面热镀锌处理，并进行喷塑涂装，冷轧板材质应应符合《普通碳素结构钢技术条件》GB700标准中Q235A钢并符合《普通碳素结构钢冷轧钢带》GB716及《普通碳素钢、低合金钢薄钢板技术条件》GB912标准的有关规定。
钢制桥架的制作工艺应符合QB/T1453-2003标准。
桥架厚度参照下表（实际厚度应根据承载能力、支撑设置间距作相应的调整）。
桥架允许最小板材厚度（桥架长度≤3m）梯架几何尺寸极限偏差应符合以下要求：长度（单件标准长度）不得大于JS16级；宽度不得大于JS18级；高度不得大于JS17级。
普通螺栓材质应符合《普通碳素结构钢技术条件》GB700标准中Q235A钢，铆钉等紧固件材料应符合《普通碳素钢铆螺用热轧圆钢技术条件》GB715标准。
桥架及配件热镀锌工艺应符合下表要求热浸镀锌技术质量指标二、铝合金桥架铝合金桥架侧边及横档用挤压型材宜选用牌号为6063（LD31）的铝合金其材质性能应符合《铝合金建筑型材》GB/T5237标准供应状态宜采用T5(RCS),精度等级宜采用普通级。
支吊架用挤压型材，宜选用牌号为5052（LFS）的铝合金，其材质性能应符《合工业用铝合金热挤压型材》GB6892标准，供应状态宜采用H112（R）。
当工程条件有特殊要求时材质由供需双方议定铝合金桥架主体用铝合金板材，宜选用牌号5052（LFS）为的铝合金，其材质性能应符合《优质铝及铝合金冷轧板》GB10569标准，供应状态宜采用O（M）或HX4（Y2）。
铝桥架用铝铆钉应符合《抽芯铆钉技术条件》GB12615-GB12619等标准。
铝合金桥架表面需经阳极氧化处理，氧化级别AA15，最小平均膜厚15μm，最小局部膜厚1215μm,氧化膜需经封孔处理。
铝合金桥架结构及其承载能力的计算要求参照《铝合金电缆桥架技术规程》CECS 106:2000。
连接用螺栓螺母垫圈自攻螺丝等紧固件可采用碳钢或不锈钢材质其技术质量应符合国家现行有关标准，碳钢制紧固件表面应经防腐处理其技术质量应符合国家现行有关标准。
