回流焊原理以及工艺

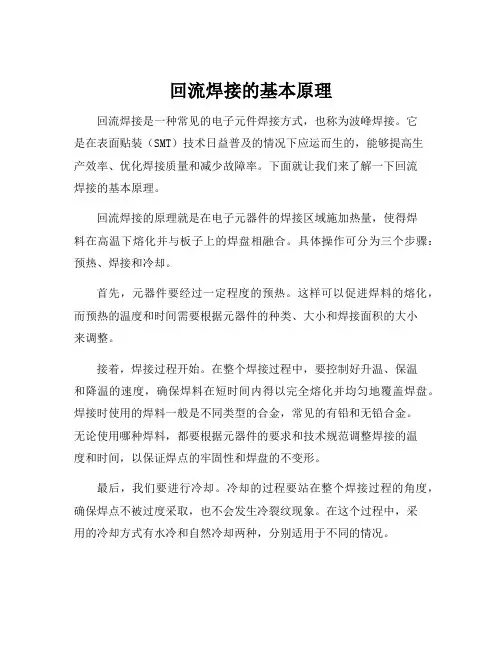

回流焊接的基本原理
回流焊接的基本原理
回流焊接是一种常见的电子元件焊接方式，也称为波峰焊接。
它
是在表面贴装（SMT）技术日益普及的情况下应运而生的，能够提高生
产效率、优化焊接质量和减少故障率。
下面就让我们来了解一下回流
焊接的基本原理。
回流焊接的原理就是在电子元器件的焊接区域施加热量，使得焊
料在高温下熔化并与板子上的焊盘相融合。
具体操作可分为三个步骤：预热、焊接和冷却。
首先，元器件要经过一定程度的预热。
这样可以促进焊料的熔化，而预热的温度和时间需要根据元器件的种类、大小和焊接面积的大小
来调整。
接着，焊接过程开始。
在整个焊接过程中，要控制好升温、保温
和降温的速度，确保焊料在短时间内得以完全熔化并均匀地覆盖焊盘。
焊接时使用的焊料一般是不同类型的合金，常见的有铅和无铅合金。
无论使用哪种焊料，都要根据元器件的要求和技术规范调整焊接的温
度和时间，以保证焊点的牢固性和焊盘的不变形。
最后，我们要进行冷却。
冷却的过程要站在整个焊接过程的角度，确保焊点不被过度采取，也不会发生冷裂纹现象。
在这个过程中，采
用的冷却方式有水冷和自然冷却两种，分别适用于不同的情况。
总之，回流焊接过程是一项精密的工艺，需要在专业人员的指导下进行。
只有经过多次调整和实验，才能掌握其基本原理和技能，提高生产效率和焊接质量，保证元器件的稳定性和可靠性。
回流焊原理以及工艺

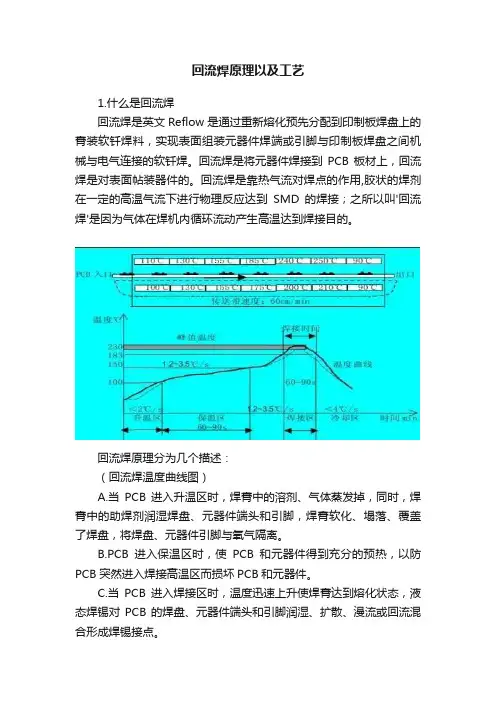

回流焊原理以及工艺1.什么是回流焊回流焊是英文Reflow是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
回流焊是将元器件焊接到PCB板材上，回流焊是对表面帖装器件的。
回流焊是靠热气流对焊点的作用,胶状的焊剂在一定的高温气流下进行物理反应达到SMD的焊接；之所以叫'回流焊'是因为气体在焊机内循环流动产生高温达到焊接目的。
回流焊原理分为几个描述：（回流焊温度曲线图）A.当PCB进入升温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、元器件端头和引脚，焊膏软化、塌落、覆盖了焊盘，将焊盘、元器件引脚与氧气隔离。
B.PCB进入保温区时，使PCB和元器件得到充分的预热，以防PCB突然进入焊接高温区而损坏PCB和元器件。
C.当PCB进入焊接区时，温度迅速上升使焊膏达到熔化状态，液态焊锡对PCB的焊盘、元器件端头和引脚润湿、扩散、漫流或回流混合形成焊锡接点。
D.PCB进入冷却区，使焊点凝固此；时完成了回流焊。
双轨回流焊的工作原理双轨回流焊炉通过同时平行处理两个电路板，可使单个双轨炉的产能提高两倍。
目前, 电路板制造商仅限于在每个轨道中处理相同或重量相似的电路板。
而现在, 拥有独立轨道速度的双轨双速回流焊炉使同时处理两块差异更大的电路板成为现实。
首先，我们要了解影响热能从回流炉加热器向电路板传递的主要因素。
在通常情况下，如图所示，回流焊炉的风扇推动气体（空气或氮气）经过加热线圈，气体被加热后，通过孔板内的一系列孔口传递到产品上。
可用如下方程来描述热能从气流传递到电路板的过程，q = 传递到电路板上的热能; a = 电路板和组件的对流热传递系数; t = 电路板的加热时间; A = 传热表面积; ΔT = 对流气体和电路板之间的温度差我们将电路板相关参数移到公式的一侧，并将回流焊炉参数移到另一侧，可得到如下公式： q = a | t | A | | T双轨回流焊PCB已经相当普及，并在逐渐变得复那时起来，它得以如此普及，主要原因是它给设计者提供了极为良好的弹性空间，从而设计出更为小巧，紧凑的低成本的产品。
回流焊的功能
回流焊的功能回流焊是一种常见的电子元器件焊接技术，它的主要功能是将电子元器件与印刷电路板(PCB)上的焊点连接起来，使得电子设备能够正常工作。
本文将从以下几个方面详细介绍回流焊的功能。
一、回流焊的基本原理回流焊是利用热量将焊料熔化并与PCB上的焊点连接起来的过程。
其基本原理是在预先涂有焊膏的PCB上放置电子元器件，经过加热使得焊膏中所含有的活性成分挥发掉，同时使得PCB和元器件表面温度达到足够高以熔化所涂抹在其上面的锡-铅合金或其他合金材料。
随后通过冷却过程，使得这些材料重新凝固并与PCB和元器件表面形成牢固连接。
二、回流焊的主要功能1. 保证电子设备稳定性现代电子设备多采用SMT（表面贴装技术）制造，而SMT又依赖于回流焊技术。
在SMT制造中，大部分元器件都是直接贴在PCB上完成组装的。
这种组装方式使得电子设备的体积更小，性能更稳定，同时也减少了元器件之间的引线长度，降低了信号传输的噪声和干扰。
而回流焊技术则是实现SMT制造的关键技术之一，因此可以说回流焊技术是保证电子设备稳定性的重要手段。
2. 提高生产效率相对于传统手工焊接方式，回流焊技术具有高效、自动化等优点。
在大规模生产中，采用回流焊技术可以大幅提高生产效率和质量，并且减少人工操作所带来的误差和劳动强度。
因此，在现代电子制造业中，回流焊技术已经成为标配。
3. 保证连接质量在电子设备中，元器件与PCB之间的连接质量直接影响着整个设备的性能和可靠性。
采用回流焊技术可以实现焊点与PCB、元器件表面形成良好的物理结合，并且通过材料熔化后重新凝固形成牢固连接。
这种连接方式不仅可以提高元器件与PCB之间的结合强度，还可以降低连接失效率并延长电子设备的使用寿命。
4. 适应多种元器件回流焊技术可以适用于多种电子元器件，包括贴片电阻、贴片电容、QFP、BGA等。
这些元器件都可以通过回流焊技术实现与PCB之间的连接，因此回流焊技术具有广泛的适应性和灵活性，可以满足多种电子设备的制造需求。
回流焊过程
回流焊过程回流焊是一种常见的电子元器件连接技术，广泛应用于电子制造行业。
它通过加热焊接区域，使焊膏融化并与焊盘和元器件引脚形成可靠的焊接连接。
本文将介绍回流焊的基本原理、工艺流程以及常见问题和解决方法。
回流焊的基本原理是利用热传导的方式将焊接区域加热至焊接温度，使焊膏融化并与焊盘和元器件引脚形成连接。
焊接温度一般在220℃至260℃之间，具体取决于焊膏的熔点。
热源可以是热风、红外线或者蒸汽等。
回流焊的工艺流程一般包括以下几个步骤：首先是准备工作，包括准备焊接设备、调试焊接参数、检查焊膏和元器件等；接下来是贴膏，即在焊盘上涂抹焊膏；然后是贴片，将元器件粘贴到焊盘上；接着是预热，将焊接区域加热至预定温度；最后是冷却，待焊接区域冷却后，焊接过程完成。
在回流焊过程中，常见的问题包括焊接温度不足、焊膏过多或不均匀、焊接时间过长等。
这些问题可能导致焊接不良或者元器件损坏。
解决这些问题的方法包括调整焊接参数、更换焊膏或者优化焊接工艺。
在回流焊过程中，需要注意的是焊接温度和焊接时间的控制。
焊接温度过高可能导致元器件损坏，而焊接温度过低则会导致焊接不良。
焊接时间过长可能导致焊盘和元器件引脚受热过多，从而影响焊接质量。
因此，合理设置焊接温度和焊接时间是确保焊接质量的关键。
回流焊作为一种高效、可靠的焊接技术，被广泛应用于电子制造行业。
它不仅可以提高焊接质量和效率，还可以减少人工操作，降低生产成本。
然而，回流焊也存在一些局限性，例如对元器件和焊膏的要求较高，对焊接设备和工艺的控制要求严格等。
因此，在进行回流焊时，需要根据具体情况选择合适的焊接参数和工艺，以确保焊接质量和稳定性。
回流焊是一种重要的电子元器件连接技术，具有广泛的应用前景。
通过合理设置焊接参数和工艺，可以实现高质量、高效率的焊接。
然而，在实际应用中，仍需注意焊接温度和焊接时间的控制，以及解决常见问题和提高工艺稳定性。
只有不断改进和优化回流焊技术，才能更好地满足电子制造行业的需求。
回流焊工作原理
1.什么是回流焊回流焊是英文Reflow是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
回流焊是将元器件焊接到PCB 板材上，回流焊是对表面帖装器件的。
回流焊是靠热气流对焊点的作用,胶状的焊剂在一定的高温气流下进行物理反应达到SMD的焊接；之所以叫"回流焊"是因为气体在焊机内循环流动产生高温达到焊接目的。
回流焊温度曲线图：A.当PCB进入升温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、元器件端头和引脚，焊膏软化、塌落、覆盖了焊盘，将焊盘、元器件引脚与氧气隔离。
B.PCB进入保温区时，使PCB和元器件得到充分的预热，以防PCB突然进入焊接高温区而损坏PCB 和元器件。
C.当PCB进入焊接区时，温度迅速上升使焊膏达到熔化状态，液态焊锡对PCB的焊盘、元器件端头和引脚润湿、扩散、漫流或回流混合形成焊锡接点。
D.PCB进入冷却区，使焊点凝固此；时完成了回流焊。
2.回流焊流程介绍回流焊工作流程图回流焊加工的为表面贴装的板，其流程比较复杂，可分为两种：单面贴装、双面贴装。
A，单面贴装：预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→检查及电测试。
B，双面贴装：A面预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→B面预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→检查及电测试。
回流焊的最简单的流程是"丝印焊膏--贴片--回流焊，其核心是丝印的准确，对贴片是由机器的PPM来定良率，回流焊是要控制温度上升和最高温度及下降温度曲线。
回流焊工艺要求回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的。
这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。
这种设备的内部有一个加热电路，将氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。
回流焊的原理
回流焊的原理回流焊（Reflow Soldering）是一种常见的电子组装技术，用于将电子元件连接到电路板上。
该技术通过加热电路板，使焊膏熔化，然后冷却固化，从而实现元件与电路板的可靠连接。
回流焊的原理主要包括加热过程、焊接过程和冷却过程。
加热过程是回流焊的第一阶段。
在这个阶段，使用一种叫做回流炉的设备对整个电路板进行加热。
回流炉通常有多个加热区域，每个区域的温度都可以独立设置。
通过控制加热区的温度和传送速度，可以实现对电路板的精确加热。
焊接过程是回流焊的第二阶段。
在电路板被加热的同时，焊膏被加热到熔化温度。
焊膏是一种具有特定熔点的材料，由金属粉末和有机物质组成。
当焊膏熔化时，金属粉末会与电路板上的焊盘以及元件的引脚接触，并形成可靠的焊接连接。
焊膏的成分和性质可以根据具体的应用要求进行选择。
冷却过程是回流焊的最后阶段。
在焊接完成后，电路板会继续通过回流炉的冷却区。
冷却区通常使用强制风冷却或冷却传动系统来快速降低电路板的温度。
通过控制冷却速度，可以避免焊接接点在冷却过程中产生应力和变形。
回流焊的原理基于焊膏的特性和电路板的加热控制。
焊膏的特性决定了焊接所需的熔点和流动性，以及焊接接点的可靠性和耐久性。
电路板的加热控制决定了焊接温度和温度分布的均匀性，从而影响焊接质量。
回流焊技术具有以下几个优点。
首先，它能够实现大规模、高效率的电子元件焊接。
回流炉可以同时处理多个电路板，而电路板上的元件可以在一个工艺中焊接完成。
其次，回流焊可以实现高质量的焊接连接。
焊膏能够填充焊盘和元件引脚之间的间隙，形成均匀、可靠的焊接接点。
此外，回流焊还可以适应不同的元件封装和焊盘设计，具有较高的灵活性。
然而，回流焊也存在一些局限性。
首先，焊膏的选择和焊接参数的控制是关键的。
不同的焊盘材料、元件封装和电路板材料可能需要不同的焊膏成分和加热曲线。
此外，焊接温度和时间的控制也需要精确。
其次，回流焊对元件的耐热性要求较高。
某些特殊元件，如光敏元件或特定电子器件，可能无法承受高温。
回流焊工作原理
回流焊工作原理回流焊是一种常用的电子元器件焊接技术，主要用于表面贴装技术（SMT）中的焊接过程。
它通过使用热风或蒸汽来加热预先涂有焊膏的电路板，使焊膏熔化并与电路板上的元器件连接。
以下是回流焊的工作原理的详细解释。
1. 准备工作在回流焊之前，需要进行一些准备工作。
首先，将电子元器件粘贴在电路板上，并在需要焊接的区域涂上焊膏。
焊膏通常由焊锡合金和流动剂组成，用于促进焊接的流动和润湿性。
2. 加热阶段回流焊的第一阶段是加热阶段。
电路板被放置在回流焊炉中，该炉内部包含一个或多个加热区域。
加热区域通过热风或蒸汽产生热量，并将其传递给电路板上的焊膏。
在加热阶段，热风或蒸汽的温度会逐渐上升，直到达到焊膏的熔点。
一旦焊膏熔化，它会变成液态，并开始在电路板上形成焊接连接。
3. 熔化阶段一旦焊膏熔化，它会开始润湿电路板上的焊盘和元器件引脚。
焊膏的表面张力会使其在焊盘和引脚之间形成均匀的焊接连接。
在熔化阶段，焊膏的流动性很重要。
它需要能够流动到焊盘和引脚之间，以确保良好的焊接连接。
流动剂的作用是降低焊膏的表面张力，促进其流动性。
4. 冷却阶段在熔化阶段结束后，焊膏开始冷却并固化。
冷却过程中，焊膏会逐渐从液态变为固态，形成坚固的焊接连接。
冷却阶段的速度很重要。
如果冷却太快，焊接连接可能会出现应力和裂纹。
因此，在回流焊过程中，需要控制冷却速度，以确保焊接连接的质量。
5. 检验和清洁完成回流焊后，需要对焊接连接进行检验。
常用的检验方法包括目视检查、X 射线检测和红外线检测。
这些检测方法可以帮助检测焊接连接是否完整和质量是否符合要求。
最后，还需要对焊接连接进行清洁。
清洁的目的是去除焊膏残留物和其他污染物，以确保焊接连接的可靠性和稳定性。
总结：回流焊是一种常用的电子元器件焊接技术，通过加热预先涂有焊膏的电路板，使焊膏熔化并与电路板上的元器件连接。
它的工作原理包括准备工作、加热阶段、熔化阶段、冷却阶段、检验和清洁。
通过掌握回流焊的工作原理，可以确保焊接连接的质量和可靠性。
回流焊工作原理
1. 什么是回流焊？回流焊是英文Reflow是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
回流焊是将元器件焊接到PCB板材上，回流焊是对表面帖装器件的。
回流焊是靠热气流对焊点的作用，胶状的焊剂在一定的高温气流下进行物理反应达到SMD的焊接；之所以叫“回流焊"是因为气体在焊机内循环流动产生高温达到焊接目的。
回流焊温度曲线图：A. 当PCB进入升温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、元器件端头和引脚，焊膏软化、塌落、覆盖了焊盘，将焊盘、元器件引脚与氧气隔离。
B. PCB进入保温区时，使PCB和元器件得到充分的预热，以防PCB突然进入焊接高温区而损坏PCB和元器件。
C. 当PCB进入焊接区时，温度迅速上升使焊膏达到熔化状态，液态焊锡对PCB的焊盘、元器件端头和引脚润湿、扩散、漫流或回流混合形成焊锡接点。
D. PCB进入冷却区，使焊点凝固此；时完成了回流焊。
2. 回流焊流程介绍回流焊工作流程图回流焊加工的为表面贴装的板，其流程比较复杂，可分为两种：单面贴装、双面贴装。
A，单面贴装：预涂锡膏-贴片(分为手工贴装和机器自动贴装)-回流焊-检查及电测试。
B，双面贴装：A面预涂锡膏-贴片(分为手工贴装和机器自动贴装)-回流焊- B面预涂锡膏-贴片(分为手工贴装和机器自动贴装)-回流焊-检查及电测试。
回流焊的最简单的流程是“丝印焊膏--贴片--回流焊，其核心是丝印的准确，对贴片是由机器的PPM来定良率，回流焊是要控制温度上升和最高温度及下降温度曲线。
回流焊工艺要求回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的。
这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。
这种设备的内部有一个加热电路，将氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回流焊机原理以及工艺
1.什么是回流焊
回流焊是英文Reflow是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
回流焊是将元器件焊接到PCB板材上，回流焊是对表面帖装器件的。
回流焊是靠热气流对焊点的作用,胶状的焊剂在一定的高温气流下进行物理反应达到SMD的焊接；之所以叫"回流焊"是因为气体在焊机内循环流动产生高温达到焊接目的。
回流焊机原理分为几个描述：
（回流焊温度曲线图）
A.当PCB进入升温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、元器件端头和引脚，焊膏软化、塌落、覆盖了焊盘，将焊盘、元器件引脚与氧气隔离。
B.PCB进入保温区时，使PCB和元器件得到充分的预热，以防PCB突然进入焊接高温区而损坏PCB和元器件。
C.当PCB进入焊接区时，温度迅速上升使焊膏达到熔化状态，液态焊锡对PCB的焊盘、元器件端头和引脚润湿、扩散、漫流或回流混合形成焊锡接点。
D.PCB进入冷却区，使焊点凝固此；时完成了回流焊。
2.回流焊机流程介绍
回流焊加工的为表面贴装的板，其流程比较复杂，可分为两种：单面贴装、双面贴装。
A，单面贴装：预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→
检查及电测试。
B，双面贴装：A面预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→B面预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→检查及电测试。
回流焊的最简单的流程是"丝印焊膏--贴片--回流焊，其核心是丝印的准确，对贴片是由机器的PPM来定良率，回流焊是要控制温度上升和最高温度及下降温度曲线。
"
回流焊机工艺要求
回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的。
这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。
这种设备的内部有一个加热电路，将氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。
1.要设置合理的再流焊温度曲线并定期做温度曲线的实时测试。
2.要按照PCB设计时的焊接方向进行焊接。
3.焊接过程中严防传送带震动。
4.必须对首块印制板的焊接效果进行检查。
5.焊接是否充分、焊点表面是否光滑、焊点形状是否呈半月状、锡球和残留物的情况、连焊和虚焊的情况。
还要检查PCB表面颜色变化等情况。
并根据检查结果调整温度曲线。
在整批生产过程中要定时检查焊接质量。
影响工艺的因素:
1.通常PLCC、QFP与一个分立片状元件相比热容量要大，焊接大面积元件就比小元件更困难些。
2.在回流焊炉中传送带在周而复使传送产品进行回流焊的同时，也成为一个散热系统，此外在加热部分的边缘与中心散热条件不同，边缘一般温度偏低，炉内除各温区温度要求不同外，同一载面的温度也差异。
3.产品装载量不同的影响。
回流焊的温度曲线的调整要考虑在空载，负载及不同负载因子情况下能得到良好的重复性。
负载因子定义为： LF=L/(L+S);其中L=组装基板的长度，S=组装基板的间隔。
回流焊工艺要得到重复性好的结果，负载因子愈大愈困难。
通常回流焊炉的最大负载因子的范围为0.5~0.9。
这要根据产品情况（元件焊接密度、不同基板）和再流炉的不同型号来决定。
要得到良好的焊接效果和重复性，实践经验很重要的。
3.回流焊机技术有那些优势？
（1）再流焊技术进行焊接时，不需要将印刷电路板浸入熔融的焊料中，而是采用局部加热的方式完成焊接任务的；因而被焊接的元器件受到热冲击小，不会因过热造成元器件的损坏。
（2）由于在焊接技术仅需要在焊接部位施放焊料，并局部加热完成焊接，因而避免了桥接等焊接缺陷。
（3）再流焊技术中，焊料只是一次性使用，不存在再次利用的情况，因而焊料很纯净，没有杂质，保证了焊点的质量。
4.回流焊机的注意事项
1.为确保人身安全，操作人员必须把厂牌及挂饰摘下，袖子不能过于松垮。
2操作时应注意高温，避免烫伤维护
3.不可随意设置回流焊的温区及速度
4.确保室内通风，排烟筒应通向窗户外面。
5.回流焊机设备保养制度
我们在使用完了回流焊之后必须要做的保养工作；不然很难维持设备的使用寿命。
1．日常应对各部件进行检查，特别注意传送网带，不能使其卡住或脱落
2 检修机器时，应关机切断电源，以防触电或造成短路
3．机器必须保持平稳，不得倾斜或有不稳定的现象
4．遇到个别温区停止加热的情况，应先检查对应的保险管是通过重新熔化预先分配到印制板焊盘上的膏.。
