博士报警主机说明
博世防盗报警产品系统介绍
DS7400XI 附件介绍
DX4010i RS232接口转换模块
4线接入DS7400XI主板 提供标准的RS232输出 标准的9针接口 具有状态指示灯提示 标准ASCII码输出主机所有事件 可接入PC机串行口或串行打印机或其他标准串行设备 数据位、停止位、溢出控制、奇偶校验以及波特率都可进行设置，便 于系统集成 替代原DS7412模块
MT产品：MTGW总线转换模块
➢一端连接CAN总线与MTR通讯 ➢另三端连接RS485总线与DS6R/MT1-8/
MT1-1等终端设备进行通讯 ➢每路RS485总线互相隔离 ➢最多可连接120个RS485终端设备 ➢通过拔码设置CAN总线地址及RS485终端设备数量， 免编程 ➢设有电源/系统/CAN总线/RS485总线四类指示灯， 方便工程人员安装维护 ➢备有机壳及变压器，设有12V备用电池接口及 13.5Vdc@500mA辅助电源输出，并有防拆保护
MUX总线：RVV-4x1.5（最长1500米）
最多120 防 区
防区输入 模块
探 测 器
输入 输出 模块
用户 键盘
探 测 器
区自 带 防
32路 输出模块
MUX总线：RVV-4x1.5（最长1500米）
最多120 防 区
总线驱 动模块
用户 键盘
输入 输出 模块
防区 输入 模块
DS7400
系统 键盘
DS7400XI 附件介绍
DSR-32C 32路继电器输出模块
连接方式一：4线接入DS7400XI主板辅助总线端由报警主机直接控制工作 连接方式二：通过RS232接口直接和电脑连接，由CMS7000软件控制动作 提供32路继电器开路和闭路输出 每台DS7400XI可连接16个DSR-32C，默认可与每个防区一一对应动作 CMS7000软件可设置两个RS232端口连接DSR-32C，最多可连接16台，提 供512个继电器输出控制 可通过自带软件设定跟随一个防区或多个防区输出，或多个防区启动一个继 电器输出 继电器动作可设定手动复位或自动复位 特别适用于需要联动LED电子地图、联动灯光、联动矩阵硬盘录像机或者BA 系统等场合
博世B6512 B5512 B4512 B3512报警主机安装快速入门指南说明书
请在安装报警主机之前安装外壳。
将报警主机和随附硬件安装到外壳内。
安装顺序：（仅限北美使用）到并选择您所在地区，Test MenuNotification TestRevisionsTest Report Walk Test RFBT钱夹发射器RFDL–11三技术被动 红外微波， 35 x 25英尺RFPR–12被动红外，防宠物，40 英尺RFDW–RM 隐蔽式门/窗磁RFDW–SM表面安装门/窗磁RFGB 玻璃破碎探测器RFUN通用发射器，带门/窗磁RFSM无线烟雾探测器RFPR–C12幕帘被动红外，防宠物， 40 x 5英尺RFPB–SB RFPB–TB 单键和双键紧急按钮RFKF–TBS RFKF–FBS双键和四键遥控器ACA–ATR13ACD–ATR14CSACD–ATR11ISOB810 SDI2无线接收机RFRP 无线中继器所有博世IP摄像机DS9370/DS9371360三技术70英尺ISC–BDL2–WP12G/WP6G/W12G三技术40 x 40英尺/20 x 20英尺/40 x 40英尺B430电话(PSTN)D192G 警铃监测模块D125B 双重B类启动模块B201 双线供电循环F220/F220–B6R 烟雾探测器，带底座D132A 反转继电器B56键盘底盒D137安装支架D138安装支架，直角ICP–EZTS 通用防拆B10中型外壳B11小型外壳B208 8输入模块B308 8输出模块ISC–CDL1–W15x 三技术50英尺Commercial 系列B443蜂窝（需要 HSPA+ SIM卡）D5500CU RPS升级远程安全控制移动应用程序B99USB线远程安全控制+移动应用程序G450 Z-Wave 家用控制网关EN4200串行接收机B820 无线接口B942触摸屏报警主机B901门禁模块（仅限B6512）D101锁和钥匙套件ISC–CDL1–WA15x 三技术+防遮挡功能50英尺注意：部分产品和功能只在特定地区提供。
博世安保系统防盗报警控制器用户指南说明书
键盘布防
有两种不同方法可将系统布防在外出模式下。
在外出模式下布防（方法 1） 输入您的用户码，然后按 [#] 键（例如 [2][5][8][0][0][#]）。发出两声短鸣，外出 指示亮起。退出延 时开始计数。
强制布防
在有防区处于触发状态时布防系统，称为强制布防。如果系统无法布防，且发出一声长鸣，则表明不允 许强制布防。这时，您需要确保所有防区处于正常状态，或手动旁路相关防区，然后才能布防系统。 在防区设为强制布防允许的情况下，在退出延时结束时该防区被触发，则该防区会被确认为防区故障， 在键盘上对应的指示将恒亮。一旦该防区正常后，该防区将仍然有效。
3.3
4
4.1
1 - 按键 1：在外出模式下布防 2 - 按键 2：撤防 3 - 按键 1 和 2：同时按住两个按键可触发紧急报警。
钥匙开关布防
用户可通过钥匙开关对系统进行布防。当安装员设定好钥匙开关防区后，用户操作钥匙开关防区时，警 号会发出一声短鸣，确认系统进入布防。
在居家模式下布防
居家模式用于对现场周界和未使用区域进行布防，以探测可能进入现场的入侵者，并且允许您在自动隔 离的区域内自由活动。
用户指南
博世安保系统有限公司
防盗报警控制器
2
键盘操作快捷指南
ICP-KP8-CHI 八防区 LED键盘
键盘操作快捷指南 | zh-CHS 5
ICP-KP8L-CHI 八防区 LCD键盘
系统布/撤防 外出布防 居家布防 撤防 其他设置命令 添加/更改用户码 删除用户码 编程个人报警电话 取消个人电话报警 报警复位 隔离防区 忽略故障 查看系统故障 胁持报警 紧急报警 火警 医疗救护报警

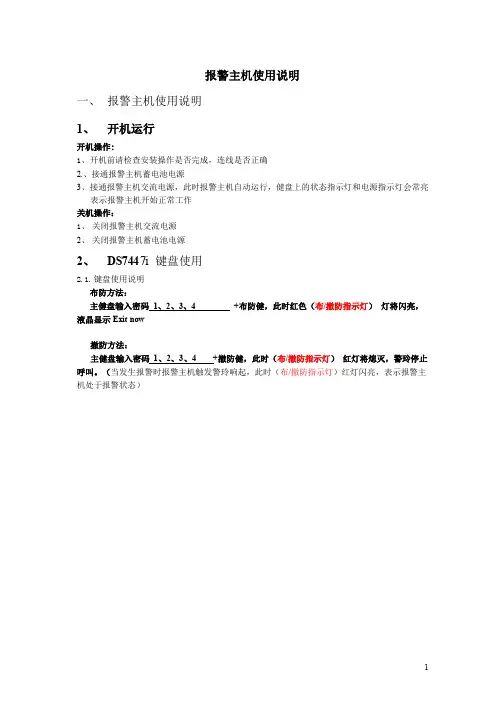

博世DS7400XI报警主机使用说明
2、 DS7447i 键盘使用
2.1. 键盘使用说明 布防方法： 主健盘输入密码 1、2、3、4
液晶显示 Exit now
+布防健，此时红色（布/撤防指示灯） 灯将闪亮，
撤防方法： 主健盘输入密码 1、2、3、4 +撤防健，此时（布/撤防指示灯） 红灯将熄灭，警玲停止 呼叫。（当发生报警时报警主机触发警玲响起，此时（布/撤防指示灯）红灯闪亮，表示报警主 机处于报警状态）
交流电未接 1. 系统有故障. 2. 如果交流电源断 开,则须强制布防 主机编程时，突然断
显示
时，表示主机有故障。此
参见下表：
处理方法
总线开路或DS7430 / DS7436 故障
检查辅助电源输出接线
1.检查键盘 2.检查3131-3138 的编程
1． 断开主板上所有接线，直到电 源 LED 指示灯停止闪烁时为止
进入编程模式并将键盘重新被设置 为LCD 键盘
2.2. 系统故障 当键盘上电源指示灯绿灯闪亮，并
时应按1234+#87 来查阅故障事件。
故障现象及显示内容
故障原因
Multiplex trouble/ 总线故障 防区的总线有故障
Aux Power Fault
辅助输出电源故障
Keypad Fault
1.键盘损坏或接线有误 2. 编程错误
状态
液晶显示内容
处理方法
交流电中断
Not ready,Enter #87.
此时不能正常布防. 按 1234+#87
（电源指示灯 灯闪）
显示 AC power failure.
系统正常
Ready to Arm
此时系统正常，可正常布防。
BOSCHCC408报警主机调试说明
BOSCHCC408报警主机调试说明CC408报警主机调试说明2580# -------布防/撤防历史告警需要2580#再布防，再撤防才能消息**********************************************************设置防区属性1234# --------进入编程模式267#0*# --------设置第1防区为即时防区，（系统默认为2，延时间2防区）274#0*# --------设置第2防区为即时防区，（系统默认为1，传递防区）281#0*# --------设置第3防区为即时防区，（系统默认为1，传递防区）288#0*# --------设置第4防区为即时防区，（系统默认为1，传递防区）295#0*# --------设置第5防区为即时防区，（系统默认为0，即时防区）302#0*# --------设置第6防区为即时防区，（系统默认为0，即时防区）309#0*# --------设置第7防区为即时防区，（系统默认为13，24小时火警防区）316#0*# --------设置第8防区为即时防区，（系统默认为9，24小时防拆防区）960# --------退出编程模式**********************************************************设置进入/ 退出延时1234# --------进入编程模式398#0*# --------把进入延时时间改成0秒，（如果是15秒就把这里的0改为15）399#0*# --------把进入延时时间改成0秒402#0*# --------把退出延时时间改成0秒，（如果是15秒就把这里的0改为15）403#0*# --------把退出延时时间改成0秒960# --------退出编程模式********************************************* 设置报警后拨电话1234# --------进入编程模式033#6*# --------设置接收机发送格式960# --------退出编程模式25802# --------进入设置电话号码状态013800000000# --------进入设置电话号码，其中013800000000为挂接话机可拨的号码。
博士报警主机说明
博世报警主机系统的主要一些操作指令博世报警主机系统的主要一些操作指令：1、设防：1234+ON2、撤防：1234+OFF3、进入编程：9876+#+04、退出编程：*按4秒5、恢复出厂值：4058+01编程主要内容：1、综合地址：0000+152、防区编程：0001+21（即时）、0002+22（24小时防区）3、防区表：9号防区：0039（01-为即时防区）、010防区：0040（02-为24小时防区）对应的表格是：009（0039）、010（0040）、011（0041）、012（0042）、0013（0043）等4、防区特性：0419：11（代表是第009和010防区对应的是八防区模块还是单路模块，如添入1则对应是八防区模块，填人0则对应是主板自带防区或单路模块）对应的表格是：009-010（0419）、011-012（0420）、013-014（0421）、015-016（0422）5、取消接地检测：2732+00-------------------------------------------------------------进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。
然后再对应下面的情况，对号入座。
第一种情况：用户只使用本机的八个防区。
（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。
例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。
9876#0à 0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）退出编程。
<二> : 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。
博世主机说明书
八 。通用码权限编程（3421-3424） ________________________________________________ 34
九、辅助总线输出编程(4019-4020) __________________________________________________ 34 9.1 确定是否使用 DS7412 向外发送哪些事件 _______________________________________________ 34 9.2 数据流持性编程 ____________________________________________________________________ 34 9.3 打印机回车/换行控制 ________________________________________________________________ 35
三、分区编程 ____________________________________________________________________ 29 3.2 确定哪些防区属于哪个分区(0287-0410) ___________ 30 3.3 键盘的分区管理 ___________________________________________________________________ 30
四、 防区旁路编程(2721-2724) _____________________________________________________ 31
五、强制布防和接地故障检测编程(2732) _____________________________________________ 33
BOSCH报警系统详细介绍及如何使用PPT课件
动态分析 II 信号处理（MAP II）
处理信号特别的 “特征” 使用多个临界位来测量信号振幅、极性和持续时间之间的复杂 关系
Puls e Dur ati on
1) Amplitude 2) Timing 3) Polarity
+
+
+ Alarm Th reshold
–
–
Alarm Th reshold
上海冠林银保科技有限公司
BOSCH报警系统技术介绍
Bosch Security Systems
报警系统组成
前端探测器
被动红外探测器 主动红外探测器 震动感应探测器 玻璃破碎震动探测器 烟雾感应探测器 门窗磁开关 紧急按钮
中心控制主机
被动红外的工作原理
原理一：所有固态的物体的温度在超过绝对温度(-459°F or -273°C)后会发射红外能量。
独有的室外三技术探测器，微波及红外 和微处理技术.可靠性高.
动态分析(MAPⅡ)信号处理技术，线性 移动探测技术，抗环境干扰能力强.
可设置DAY/NIGHT模式,白天解除,夜晚 工作
可选择AND/OR模式,根据需要设置安全 模式.
CCC、UL认证
DS720i 长距离三技术探测器
DS小区报警系统是基于专业总线形式的报警系统。
DS7400XI控制主机功能介绍
DS7400XI控制主机功能介绍
主机自带8个防区，可通过总线扩展240个防区。 主机可分成独立工作的8个分区，最多可连接15个操作管理键盘。 总线防区可以通过单防区模块、双防区模块、8防区模块扩展。 主机可通过串行通讯模块连接PC机等串行设备，方便系统集成和管理。 主机可配套使用CMS7000报警管理软件，通过管理软件可以识别DS6MX
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
博世报警主机系统的主要一些操作指令
博世报警主机系统的主要一些操作指令：
1、设防：1234+ON
2、撤防：1234+OFF
3、进入编程：9876+#+0
4、退出编程：*按4秒
5、恢复出厂值：4058+01
编程主要内容：
1、综合地址：0000+15
2、防区编程：0001+21（即时）、0002+22（24小时防区）
3、防区表：9号防区：0039（01-为即时防区）、010防区：0040（02-为24小时防区）
对应的表格是：009（0039）、010（0040）、011（0041）、012（0042）、0013（0043）等
4、防区特性：0419：11（代表是第009和010防区对应的是八防区模块还是单路模块，如添入1则对应是八防区模块，填人0则对应是主板自带防区或单路模块）
对应的表格是：009-010（0419）、011-012（0420）、013-014（0421）、015-016（0422）
5、取消接地检测：2732+00
-------------------------------------------------------------
进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。
然后再对应下面的情况，对号入座。
第一种情况：
用户只使用本机的八个防区。
（设备：DS7400+DS7447）
恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。
例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。
9876#0à 0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）退出编程。
<二> : 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I
由于前八个防区被主机占用，所有外扩展的防区都将从9开始。
DS7457I的地址也将从9开始拔。
参考DS7457I说明书上的地址拔码表.
绝大多数此类工程，防区特性都是立即或24小时防区。
上面已告诉大家设防区时的数值（03为立即，07为24小时）。
防区地址从0039 （第9防区）开始，以此往下推，0040为第10防区的地址。
例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）
编程：9876#0 0039 03#（完成第一个防区），接着03# ………..这样一直按36个03# (含第一个) 完成后，退出编程。
也许和说明书上有一些出入，不管什么方法，实现即可。
<三> 周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447 +DS7430 + DS7465I (灯光联动)
BOSCH的联动相对其它复杂一些，用到的需仔细看。
例：一周界，安装10对对射，其中1-10号对射需要现场联动灯光或警号。
则1—10号设备需要使用带继电器输出的单地址码模块DS7465I （只作一对一报警联动的解答，其它的以特别问题方式作答），地址从9开始，一直到18。
所有防区特性为立即（设置方法参考上面）
编程：9876#0 0419 22#22#22#22#22#22#22#22# （地址9—18 这
十个扩展设备设置DS7465I）.
每个DS7465I设备占用两上地址（第一个地址为这个防区的特性，第二个地址为需要联动的功能，即哪一个防区报警报输入及相关联动条件）
当然解答为每个设备联动本身的这个防区。
且都为立即防区。
每个联动输出功能将由三个地址里的内容决定（2772号地址开始）（简易中文说明书中未有此说明，可参考随机配的英文说明书。
输出功能1 的地址为：2772 ，2773，2774
输出功能2 的地址为：2775 ，2776，2777
输出功能3 的地址为：2778 ，2779，2780
以此往下类推。
每个地址都三五种联动条件解释（在此不作详列），有说明书的可查2772地址查询相关信息。
需要更为详细的中文说明书，可加我QQ（25716874），可随时传给你。
因为这次是联动本身继电器，第三个地址可不设置参数。
每个参数都想了解为什么非一两天能讲明白。
可以以后慢慢的在论坛或群里切磋。
对于上面的要实现的功能将作如下编程。
设备型号（DS7465I）已设定（0419=22等，如上所描述）
0039 ，0041，0043 ，0045，0047，0049，0051，0053，0055，0057等地址为防区特性，全部为03 (立即防区) ，设为24小时的设为07 0040，0042，0044，0046，0048，0050 ，0052，0054，0056，0058 分别人：０１０２０３０４０５０６０７０８０９１０（代表输出功能）
输出功能地址为：２７７２开始，每三个地址为一个功能，只需编前面两个。
功能1 :2772= *4*2 2773=09(防区)
功能2 :277５= *4*2 277６=１１(防区)
功能3 :277８= *4*2 277９=１３(防区)
依此类推。
ＢＯＳＣＨ的联动编程相对复杂（至于比起其它的功能来说是这样）。
所以用的人较少。
对于看不明白的或不想看的，但又需要用这个功能的用户也可以直接在论坛或群（69504798）获得支持。
ＤＳ７４８８（现已改名为ＤＸ３０１０）的联动和此设备大同小异。
只是联动条件更多，有防区联动，系统事件联动，还有分区联动。
在此不作详细解释。
此功能需要慢慢来体会消化。
<四>系统与中心软件ＣＭＳ７０００之间的设置。
需要额外增加一个串口转换模块ＤＳ７４１２（现名ＤＸ４０１０Ｉ）
此设备是接在辅助接口（ＯＰＴＩＯＮ）上，设备地址（２，５，７）拔到ON ,将板上ＬＥＤＥＮＡＢＬＥ插针跳上。
对应灯可以指示与主机及电脑之间的通信状态。
串口线厂家通常不配。
大多人做或买时注意对应（１－１，２－３３－２４－６５－５６－４７－８８－７９－９）
设备地址和线是使用这个设备常出现的一些问题。
注意一下便可。
<五>DS7400XI-CHI这个系统中另一个用的较多的就是联动32路继电器DSR-32C（DSR-32B的升级）
联动设备与中心软件CMS7000-500之间的连接及功能设置不在此列。
仅讲与DS7400的直连。
DS7400软件版本V4.0以上(早期版本在此不讲)。
设备地址4019=17 4020=30 （主机只需在此设置），其它将在软件中设置。
有关硬件方面的设置请看DSR-32C的说明书，并随机配有一张光盘及继电器联动的设置软件。
