螺栓承载力计算
03钢柱脚单个螺栓的承载力计算
"+ # $%.0&/
（&）
"#
式 中 ：%102"$*3／00#，$ 是 锚 栓 数 量 。 （$）国 外 研 究 的 结 论 文［##］等对栓钉（锚固不足）和锚栓（锚 固 足）的 抗
剪公式做了 总 结。 在 剪 力 作 用 下，破 坏 可 能 发 生 在 锚
栓中（锚栓剪坏），也可能发生在混凝土 中，锚 栓 受 剪 承
（)）圆 锥 形 混 凝 土 达 到 抗 拉 承 载 极 限（ 图 $）。 拉 应力沿破坏锥 体 面 的 分 布 是 变 化 的，在 埋 设 的 最 底 端
最大，在混凝土表面为 %，取 破 坏 面 上 混 凝 土 平 均 抗 拉 应力为（$／)）#2，并 视 整 个 破 坏 面 的 应 力 相 同（ 这 个 假 设得到了试验证实）。采用水平投影面 进 行 计 算，混 凝
转 换 为 设 计 公 式 时 要 改 为 抗 拉 强 度 设 计 值 #21。 （$）基 础 混 凝 土 与 锚 杆 的 粘 结 破 坏 。
!.$ " "%3
（$）
式中 & 为锚栓 杆 直 径，%3 为 锚 固 长 度，#2 为 混 凝 土 抗 拉强度。
此决定受拉锚 栓 附 近 应 该 具 有 的 配 筋 量，而 锚 栓 的 埋 入 深 度 理 论 上 可 以 有 所 减 小 ，实 际 则 不 减 。
有锚栓屈服的第"种破坏形式才是合理的破坏模式， 其它六种破坏 模 式，应 在 基 础 设 计 中 使 之 有 足 够 的 尺
寸 ，或 配 足 够 的 加 强 筋 ，保 证 这 些 破 坏 形 式 不 出 现 。
图’ 柱底板和基础相对位置
%) 锚 栓 抗 剪 的 计 算 方 法 对一个柱脚来说，其抗剪能力可分 为 两 个 部 分，一
螺栓的承载力
螺栓的承载力
螺栓的承载力是指螺栓能够承受的最大载荷或拉力。
螺栓的承载力取决于多个因素，包括螺纹的强度、螺栓材料的强度、螺栓的直径和长度、螺栓的预紧力等。
通常情况下，螺栓的承载力可以通过以下公式计算：
F = A * σ
其中，F为螺栓承载力，A为螺栓的断面面积，σ为螺栓材料的抗拉强度。
需要注意的是，螺栓的承载力还受到其他因素的影响，如安装条件、螺栓连接的松动、腐蚀和疲劳等因素。
因此，在实际应用中，需要根据具体的情况进行综合考虑和计算。

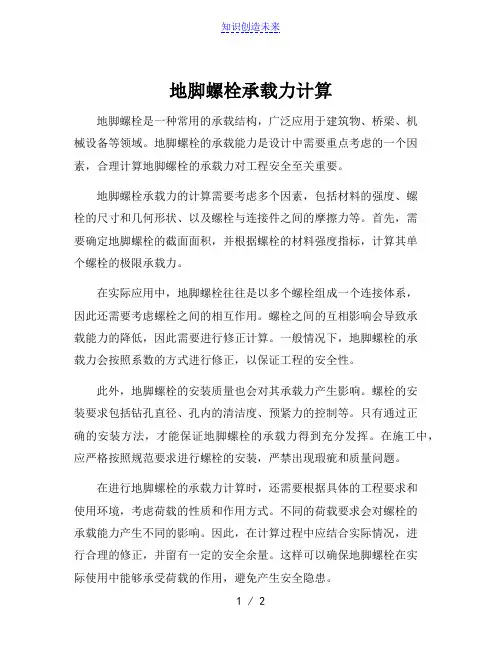

地脚螺栓承载力计算
地脚螺栓承载力计算地脚螺栓是一种常用的承载结构，广泛应用于建筑物、桥梁、机械设备等领域。
地脚螺栓的承载能力是设计中需要重点考虑的一个因素，合理计算地脚螺栓的承载力对工程安全至关重要。
地脚螺栓承载力的计算需要考虑多个因素，包括材料的强度、螺栓的尺寸和几何形状、以及螺栓与连接件之间的摩擦力等。
首先，需要确定地脚螺栓的截面面积，并根据螺栓的材料强度指标，计算其单个螺栓的极限承载力。
在实际应用中，地脚螺栓往往是以多个螺栓组成一个连接体系，因此还需要考虑螺栓之间的相互作用。
螺栓之间的互相影响会导致承载能力的降低，因此需要进行修正计算。
一般情况下，地脚螺栓的承载力会按照系数的方式进行修正，以保证工程的安全性。
此外，地脚螺栓的安装质量也会对其承载力产生影响。
螺栓的安装要求包括钻孔直径、孔内的清洁度、预紧力的控制等。
只有通过正确的安装方法，才能保证地脚螺栓的承载力得到充分发挥。
在施工中，应严格按照规范要求进行螺栓的安装，严禁出现瑕疵和质量问题。
在进行地脚螺栓的承载力计算时，还需要根据具体的工程要求和使用环境，考虑荷载的性质和作用方式。
不同的荷载要求会对螺栓的承载能力产生不同的影响。
因此，在计算过程中应结合实际情况，进行合理的修正，并留有一定的安全余量。
这样可以确保地脚螺栓在实际使用中能够承受荷载的作用，避免产生安全隐患。
综上所述，地脚螺栓承载力的计算是一个复杂且重要的过程。
正确进行承载力计算，对于保证工程的安全性至关重要。
在计算过程中需要考虑材料强度、螺栓尺寸和几何形状、螺栓之间的相互作用以及安装质量等因素，并结合实际情况进行合理修正。
只有通过科学的计算和正确的安装方式，才能确保地脚螺栓在工程中起到稳定和可靠的作用。
钢结构连接计算书(螺栓)
钢结构连接计算书(螺栓)-CAL-FENGHAI.-(YICAI)-Company One1钢结构连接计算书一、连接件类别：普通螺栓。
二、普通螺栓连接计算：1、普通螺栓受剪连接时，每个普通螺栓的承载力设计值，应取抗剪和承压承载力设计值中的较小者。
受剪承载力设计值应按下式计算：式中 d──螺栓杆直径,取 d = mm；n v──受剪面数目，取 n v = ；f v b──螺栓的抗剪强度设计值，取 f v b= N/mm2；计算得：N v b = ×××4= N；承压承载力设计值应按下式计算：式中 d──螺栓杆直径,取 d = mm；∑t──在同一受力方向的承压构件的较小总厚度，取∑t= mm；f c b──普通螺栓的抗压强度设计值，取 f c b= N/mm2；计算得：N c b = ××= N；故: 普通螺栓的承载力设计值取 N；2、普通螺栓杆轴方向受拉连接时，每个普通螺栓的承载力设计值应按下式计算：式中普通螺栓或锚栓在螺纹处的有效直径，取 de= mm；f t b──普通螺栓的抗拉强度设计值，取 f t b= N/mm2；计算得：N t b = ×× / 4 = N；3、普通螺栓同时受剪和受拉连接时，每个普通螺栓同时承受剪力和杆轴方向拉力应符合下式要求：式中 N v──普通螺栓所承受的剪力，取 N v= kN =×103 N；N t──普通螺栓所承受的拉力，取 N t= kN =×103 N；[(N v/N v b)2+(Nt/Nt b)2]1/2=[×103/2+×103/2]1/2 = ≤ 1；N v = N ≤ N c b = N；所以，普通螺栓承载力验算满足要求！。
普通螺栓连接的性能和计算
第24页/共32页
解：(1)分析螺栓群受力，把偏心力F向形心简化，则螺栓 群受力为
剪力： V＝120kN 扭矩： T＝120X500＝60000kN•mm 均对螺栓产生剪力。
(2)计算单栓承载力设计值 单栓抗剪承载力设计值：
NVb
nV
d 2
4
fVb
1 20 2 130 10 3
4
40.8KN
图3-7-15 例3-7-1普通螺栓盖板连接设计
21
第22页/共32页
解：单栓抗剪承载力设计值：
NVb
nV
d 2
4
fVb
2
20 2 4
130
81681
.4N
81.7KN
单栓的承压承载力设计值为：
N
b c
d
tfcb
20
14
305
85400
.0N
85.4KN
Nb V m in
81 .7 KN
板件一侧所需螺栓数：
由于确定撬力比较复杂，为了简化计算，规定普通螺栓抗拉强 度设计值只取为螺栓钢材抗拉强度设计值的0.8倍，以考虑这 一不利的影响。这相当于考虑了撬力Q＝0.25N，一般来说， 只要翼缘板厚度满足构造要求、且螺栓间距不要过大，这样的 简化处理是可靠的。
单个抗拉螺栓的承载力设计值为：
Ntb
Ae ftb
de2
yi2 4 80 2 160 2 1.28 105 mm 2
(xi2 yi2 ) 5.28 105 mm 2
25
第26页/共32页
26
N1Tx
Ty1 xi2
yi2
60000 160 5.28 105
18.2KN
钢结构螺栓计算规则
钢结构螺栓计算规则钢结构螺栓是连接钢构件的重要组成部分，其设计与计算规则直接影响到钢结构的安全性和可靠性。
在设计螺栓时，需要遵循一定的计算规则，以确保连接的稳定性和承载能力。
下面将介绍钢结构螺栓的计算规则。
1. 螺栓的承载力计算螺栓连接的承载力主要取决于螺栓的拉伸和剪切承载能力。
根据规范的要求，螺栓的承载力应满足以下条件：•螺栓在受力状态下不会发生失稳或松动；•螺栓的拉伸和剪切承载能力需符合设计要求。
2. 螺栓的拉伸承载能力计算螺栓的拉伸承载能力主要取决于螺栓的材料强度和几何形状。
通常，螺栓的拉伸承载能力可以按以下公式计算：$P_t = A_t \\times F_u$其中，P t为螺栓的拉伸承载能力，A t为螺栓的有效截面积，F u为螺栓的抗拉强度。
3. 螺栓的剪切承载能力计算螺栓的剪切承载能力主要取决于螺栓的材料强度和几何形状。
通常，螺栓的剪切承载能力可以按以下公式计算：$P_s = A_s \\times 0.6 \\times F_u$其中，P s为螺栓的剪切承载能力，A s为螺栓的有效截面积，F u为螺栓的抗拉强度。
需要注意的是，剪切承载能力的系数0.6是根据规范和实际情况确定的。
4. 螺栓的预紧力计算螺栓的预紧力是保证螺栓连接紧固的重要参数，通常需要根据实际情况和设计要求进行计算。
预紧力的计算可以参考以下公式：$F_p = \\frac{T}{D}$其中，F p为螺栓的预紧力，T为螺栓的扭矩，D为螺栓的轴向刚度。
结语钢结构螺栓的设计和计算规则对于钢结构的整体性能至关重要。
设计者在进行螺栓的选型和连接设计时，应该严格遵循相应的规范和标准，确保连接的安全可靠性。
同时，对螺栓的承载能力、预紧力等参数进行合理计算，是保证钢结构稳定性和持久性的关键之一。
后扩底机械螺栓承载力计算
后扩底机械螺栓承载力计算摘要：一、后扩底机械螺栓简介二、后扩底机械螺栓承载力计算方法三、影响后扩底机械螺栓承载力的因素四、后扩底机械螺栓承载力计算举例五、总结正文：后扩底机械螺栓承载力计算后扩底机械螺栓是一种常见的连接件，广泛应用于建筑、桥梁、隧道等工程中。
在使用过程中，需要对其承载力进行计算，以确保连接的稳定性和安全性。
本文将介绍后扩底机械螺栓的承载力计算方法以及影响其承载力的因素。
一、后扩底机械螺栓简介后扩底机械螺栓，简称后扩螺栓，是一种具有后扩功能的螺栓。
其特点是螺栓的底部有一个扩大的部分，称为扩底，扩底可以提高螺栓与基础的摩擦力，从而提高螺栓的承载力。
二、后扩底机械螺栓承载力计算方法后扩底机械螺栓的承载力计算方法主要包括两种：理论计算法和实验计算法。
1.理论计算法理论计算法是根据螺栓的材质、规格、扩底直径等因素，参照相关设计规范和计算公式进行计算。
常见的计算公式有：Fb = Fy * K其中，Fb 为螺栓的承载力，Fy 为螺栓的屈服强度，K 为螺栓的安全系数。
2.实验计算法实验计算法是通过实验室的物理模拟实验，测试螺栓在各种受力条件下的承载力，从而得出螺栓的承载力。
实验计算法更接近实际情况，但成本较高，耗时较长。
三、影响后扩底机械螺栓承载力的因素后扩底机械螺栓的承载力受多种因素影响，主要包括：1.螺栓材质：螺栓的材质直接影响其屈服强度和抗拉强度，从而影响承载力。
2.螺栓规格：螺栓的规格包括直径、长度等因素，会影响螺栓的承载力。
3.扩底直径：扩底直径越大，螺栓与基础的摩擦力越大，承载力越高。
4.安装条件：包括安装位置、基础材质、施工方法等因素，会影响螺栓的承载力。
四、后扩底机械螺栓承载力计算举例以一个直径为40mm、长度为1000mm 的后扩底机械螺栓为例，假设螺栓材质为Q345B，扩底直径为30mm。
1.理论计算法根据Q345B 的屈服强度fy=345MPa，安全系数K=2.5，可得：Fb = Fy * K = 345MPa * 2.5 = 862.5MPa2.实验计算法通过实验室测试，得出该螺栓在各种受力条件下的承载力为1000MPa。
后扩底机械螺栓承载力计算
后扩底机械螺栓承载力计算
摘要：
1.引言
2.后扩底机械螺栓的定义和特点
3.承载力计算的原理和方法
4.结论
正文：
1.引言
在现代建筑结构中，机械螺栓作为一种常见的连接件，被广泛应用于各种钢结构和预应力混凝土结构的连接和固定。
其中，后扩底机械螺栓由于其特殊的结构和良好的性能，越来越受到工程界的青睐。
本文将对后扩底机械螺栓的承载力计算进行探讨。
2.后扩底机械螺栓的定义和特点
后扩底机械螺栓，又称为后扩底锚栓，是一种锚固在混凝土结构中的机械螺栓。
它具有以下几个特点：
（1）能够抵抗振动荷载和冲击荷载，具有极高的承载能力；
（2）锚固效果形同预埋，完全内置的机械锁键，使螺栓具有更好的锁键效应；
（3）独特的密封圈设计，提高螺栓部件的耐腐蚀性能；
（4）螺栓张开的锁键与扩孔壁形成锁键效应，提高连接的稳定性和承载能力。
3.承载力计算的原理和方法
后扩底机械螺栓的承载力计算主要依据以下原理和方法：
（1）按照现行国家标准《钢结构设计规范》（GB 50017-2017）中的相关规定，采用摩擦型高强度螺栓连接的主要设计参数包括：螺栓的预紧力、摩擦系数、栓杆与螺母之间的拉伸变形等。
（2）根据《混凝土结构设计规范》（GB 50010-2010）中的相关规定，计算螺栓在混凝土中的锚固长度、最小钢筋间距等参数。
（3）结合工程实际情况，选用适当的螺栓规格和材料，进行承载力计算。
4.结论
后扩底机械螺栓具有较高的承载能力和良好的锚固性能，适用于各种钢结构和预应力混凝土结构的连接和固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
之阿布丰王创作
承载力主要由自攻螺栓孔边铝材的承压强度而定。
承载力主要由自攻螺栓孔边铝材的承压强度而定。
2.1 永久荷载尺度值
铝板厚2mm 自重G1=γ*t=0.028*3*1.1=0.092 KN/m2
连接钢带板厚3mm 自重G2=γ*t=0.0785*3*1.1=0.26 KN/m2 2.2 风荷载尺度值
幕墙：Wk1=βgz*μs*μz*W0=1.54*2.0*2.01*0.5= -3.1 KN/m2
W0—基本风压，北京市W0=0.5 KN/m2
风荷载垂直于板概况
2.3 地震作用（八度设防）
铝板：qek1=βe*αmax*G1=5*0.16*0.06=0.048 KN/m23
2.4 荷载组合
承载力极限状态
工况1. 自重+风吸力+地震
q =1.4*Wk+0.5*1.3*Se=1.4*3.1+0.65*0.048=4.37 KN/m2
风荷载垂直于板概况，一个膨胀螺栓受力面积
A1=B*H=0.35*0.35=0.123 m2
连接钢带板面积A2=B*H=0.35*0.1=0.035 m2
一个膨胀螺栓受最大拉力
Nsd=q*A=4.37*0.123*1000=538 N
一个膨胀螺栓受最大剪力
Vsd=1.35*(G1*A1+G2*A2)=1.35*(0.06*0.123+0.26*0.035)*1000* 1.1=24.5 N
3. 膨胀螺栓固定计算
3.1 计算方法
锚栓破坏有两种型式：
1. 钢材失效
2. 混凝土失效
3.1.1 钢材失效锚栓强度校核：
锚栓锚固的强度判据，承载力极限状态：
Nsd ≤ Nrk,s/γms
式中 Nsd－是单个锚栓力的设计计算值，包含拉力、剪力
Nrk,s－锚栓承载力的拉力计算值
Vrk,s－锚栓承载力的剪力计算值
自功螺栓拧入铝型材，其抗拉承载的应先应用计算方式，以此才行确定
简单说，强度是单位面积的承载力，是一个指标。
公式：
承载力＝强度 x 面积；
螺栓有螺纹，M24螺栓横截面面积不是24直径的圆面积，而是353平方毫米，称之为有效面积.
普通螺栓C级（4.6和4.8级）抗拉强度是170N/平方毫米。
那么承载力就是：170x353＝60010N.
换算一下，1吨相当于1000KG，相当于10000N，那么M24螺栓也就是可以承受约6吨的拉力。
螺栓有效面积可以从五金手册或钢结构手册查，强度指标可以从相关钢结构手册或规范查。
在确定自攻螺栓在铝型材上承载力，理论物理上设置性能如上所述。
爱力数量于铝型材上承载力也与受力面积、压强有关。
有助于物理研究高积分等力学方面的知识，其实在上面答的很清楚明晰。
我们用上面的公式算就可以确定其承载力了。
