机械制图的基本知识
机械制图的基本知识
一、制图的规定
五、尺寸标注
3.常见尺寸的标注 （4）球的尺寸标注。 标注球面的直径或半径时，应在符号“φ”或“R”前加注符号 “S”。对于铆钉的头部、轴（包括螺杆）的端部以及手柄的端部 等，在不致引起误解的情况下可省略符号“S”。
一、制图的规定
五、尺寸标注
3.常见尺寸的标注 （5）小尺寸的标注。 由于位置的限制，小尺寸可按图所示方法标注。
一、制图的规定
四、图线
2.图线画法的要求 （1）同一图样中，同类图线的宽度应基本一致。虚线、点画线及 双点画线的线段长度和间隔应各自大致相等。 （2）图线相交时，都应以画线相交，而不应该是点或间隔相交。 （3）当虚线为粗实线的延长线时，虚、实线之间应留间隔。 （4）绘制圆的对称中心线时，圆心应为线段的交点，细点画线的 两端应超出圆外2～5mm。当圆较小画细点画线有困难时，可用细 实线代替。
五、尺寸标注
3.常见尺寸的标注 （3）圆弧、半径及其他尺寸的标注。 标注圆弧的尺寸时，一般可将轮廓线作为尺寸界线，尺寸线或其延 长线要通过圆心。大于半圆的圆弧标注直径，在尺寸数字前加注符 号“φ”；小于和等于半圆的圆弧标注半径，在尺寸数字前加注符 号“R”。当没有足够的空位时，尺寸数字也可写在尺寸界线的外 侧或引出标注。
一、制图的规定
五、尺寸标注
5.常见符号 尺寸标注常用符号汇总。
02 几 何 作 图
二、几何作图
一、绘图工具及其使用方法
1.图板 图板是供铺放、固定图纸用的矩形木板。 板面要求平整光滑，左侧为导边，必须平直。 使用时应注意保持图板的整洁完好。
二、几何作图
一、绘图工具及其使用方法
2.丁字尺 丁字尺由尺头和尺身构成。 丁字尺主要用来画水平线。使用时，尺头内侧必须靠紧图板的导边， 用左手推动丁字尺上下移动。移动到所需位置后，改变手势，压住 尺身，用右手由左至右画水平线。
机械制图基础知识概述
机械制图基础知识概述机械制图是指用图形表示机械零件的形状、尺寸和位置关系的技术。
它是机械设计和制造的重要工具，也是机械工程师必备的基础知识之一。
机械制图的基础知识包括以下内容：1.常用的制图符号：机械制图中常用的符号包括标准符号、尺寸符号、表面粗糙度符号、公差符号等。
掌握这些符号的意义和使用方法是进行机械制图的基础。
2.图样的类型和表示方法：机械图样一般可分为三种类型：装配图、零件图和详图。
装配图用于表示机械零件的装配关系，零件图用于表示机械零件的形状和尺寸，详图用于表示机械零件的细节或局部放大。
3.尺寸和公差：机械设计中需要对零件的尺寸和公差进行精确的控制。
机械制图中的尺寸表示方法和公差标注方法是机械设计和制造中必不可少的内容。
4.视图的投影：机械零件的形状是三维的，但需要在平面上进行表示。
视图的投影是将三维物体在平面上的投影，它是机械制图中重要的内容。
5.符号和标注的规范：机械制图需要符合一定的规范，包括符号的使用规范、标注的规范等。
掌握这些规范对于制图的准确性和标准化非常重要。
总的来说，机械制图基础知识是机械工程师必须掌握的基本技能。
通过学习和实践，掌握这些知识可以帮助工程师更准确地进行机械设计和制造，提高机械产品的质量和效率。
机械制图基础知识是机械工程领域学习最基本的知识之一。
在机械工程师的日常工作中，掌握好机械制图基础知识，能够帮助工程师更好地理解和表达设计意图，确保制造出符合规格的产品。
下面我们将更深入地讨论机械制图基础知识的相关内容。
6. 制图方法：在机械制图中，有多种不同的制图方法，包括手绘、CAD绘图以及其他辅助技术。
掌握不同的制图方法，对我们的专业成长和工作效率有很大的帮助。
CAD技术是目前最常用的机械制图方法。
通过CAD软件，工程师能够更方便地绘制和修改机械图样，并且能够在不同的图层上叠加不同的信息，方便修改和管理。
此外，CAD软件还能通过各种辅助功能，如绘图标注、尺寸测量、自动公差计算等，帮助工程师更快速、准确地绘制图样。
机械制图识图基本知识

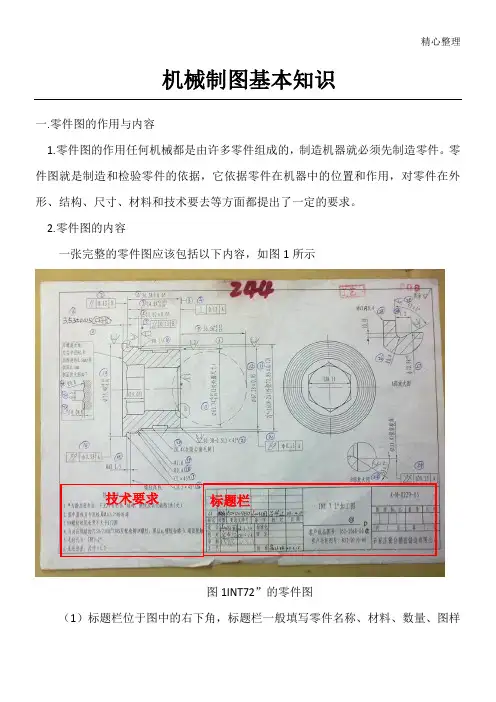

精心整理机械制图基本知识一.零件图的作用与内容1.零件图的作用任何机械都是由许多零件组成的，制造机器就必须先制造零件。
零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容一张完整的零件图应该包括以下内容，如图1所示图1INT72”的零件图（1）标题栏位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样标题栏技术要求的比例，代号和图样的责任人签名和单位名称等。
标题栏的方向与看图的方向应一致。
（2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和（二、6前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。
全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。
四、尺寸及其标注1、尺寸的定义：以特定单位表示线性尺寸值的数值2、尺寸的分类：1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
2）实际尺寸通过测量获得的尺寸。
3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。
上下偏差统称为极限偏差，偏差可正可负。
5）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。
尺寸公差永为正值例如：Φ200.5-0.31；其中Φ20为基本尺寸，0.81为公差。
0.5为上偏差，-0.31为下偏差。
20.5和19.69分别为最大最小极限尺寸。
6）零线在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。
机械制图基本知识
第二节 正投影及基本体的视图
二、基本体的视图
第二节 正投影及基本体的视图
三、点、线、面的投影
第二节 正投影及基本体的视图
四、截交线、相贯线
第二节 正投影及基本体的视图
复习题 ➢ 1．投影法的种类有哪些？ ➢ 2．三视图是怎么形成的？投影规律有哪些特点？ ➢ 3．基本几何体有几种？ ➢ 4．怎样认识截交线和相贯线？
第一节 机械制图基本知识
二、尺寸标注 ➢ 零件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
图样中所标注的尺寸，为该图样所表示零件的最后完工尺寸。 ➢ 零件的每一尺寸，一般只标注一次，应标注在反映该结构最清晰的图形上。 ➢ 机械图样中的尺寸，一般以毫米为单位。以毫米为单位时，不注计量单位的代号或名称；
（420×594）、A3（297×420）、A4（297×210）。需装订的，装订 边宽度为25mm。图框用粗实线绘制。 ➢ 标题栏的位置在图纸的右下角，看图方向应与标题栏的文字方向一致。 ➢ 2．比例 ➢ 比例是图样中图形与实物相应要素的线性尺寸之比。 ➢ 3．字体 ➢ 图样中的汉字应采用长仿宋体。字母和数字可写成斜体或直体，斜体字 字头向右倾斜。在同一图样上，只允许选用一种形式。 ➢ 4．图线 ➢ 图线分粗、细两种。国家标准规定有15种基本线型，并允许变形、组合 而派生出其他图线。粗线的宽度与细线的宽度之比为2∶1。
第三节 轴 测 图
复习题： ➢ 1．轴测图常用的有几类？ ➢ 2．轴测图的投影特性有哪些？
第四节
一、组合体的形式和画法 ➢ 1．组合体的组合形式
组合体
➢ 2．组合体的表面连接关系
第四节 组 合 体
➢ 3．形体分析法 ➢ 假想将组合体分解为若干基本体，分析各基本体的形状、组合形式和相
机械制图基础知识(汇总完整版)
其中凸台与圆筒相交会在内外表面上 产生相贯线，支承板与圆筒外表面相切， 肋板则与圆筒外表面相交。
§5 — 2 组合体三视图的画法
画图前的准备工作。 2.选择主视图 为方便看图，应选择最能反映该组合体形状特征和位置 关系的视图作为主视图。 比较下图中的A、B、C和D四个方向，沿B向观察所得视图 较好。
下面以轴承座为例介绍叠加类组合体的画图方法。 画图步骤：
§5 — 2 组合体三视图的画法
二、叠加类组合体三视图画法
画图步骤：
§5 — 2 组合体三视图的画法
三、切割类组合体三视图画法 切割类组合体的画图顺序：
在画出组合体原形的基础上，按切去部分的位置和形 状依次画出切割后的视图。
下面以图中所示的立体图为例介绍切割类组合体的画 图方法。
工程上为了准确表达物体的形状采用的是多面正投影图， 三视图则是准确表达形体的一种基本方法。
§3 — 1 投影法及三视图的形成
三、三视图的形成 1.三投影面体系
三个互相垂直的平面V、H、W把空间分为八个部分， 称为八个分角。
各分角的表示方法如图所示。
目前国际上使用着两种 投影面体系，即第一分角和 第三分角。我国采用的是第 一分角画法。
§3 — 1 投影法及三视图的形成
三、三视图的形成
1.三投影面体系 ⑴三个投影面
①正立投影面—简称正面用V表示。物体在V面上的正投 影图称为主视图。
②水平投影面—简称水平面，用H表示。物体在H面上的 正投影图称为俯视图。
③侧立投影面—简称侧面，用W表示。物体在W面上的 正投影图称为左视图。
1.三投影面体系 ⑵三根投影轴
分成两条，记做Yh和Yw。
机械制图基础知识大全
机械制图基础知识大全1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。
图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
所标锥度方向一致。
15.符号“∠1：10”表示斜度1：10，符号“：5”表示锥度1：5。
16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。
它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
机械制图基础知识
机械识图基础知识1、机械图样的概念（1）工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。
◆工程图样可分为：机械图样、建筑图样、水利工程图样等。
（2）机械图样：是专门研究绘制机械图样理论和方法。
是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
2、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
（亦为常说的三视图）.◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
3、图纸视角（1）视角定义图样的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
我国则侧重第一角画法（英国、德国等），有些公司则侧重第三角画法，（美国、日本及港资台资企业）◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
（2）在图纸上视角识别◆第一视角：first angle◆第三视角：third angle（3）第三角投影的视图◆第三角投影法的各投影面展开时，同第一角投影法相同，规定主视面不动，将其它投影面旋转到与主视面成一个平面。
◆展开后的顶视图位于前视图的上方，右视图位于前视图的右方。
最全机械制图基础知识
最全机械制图基础知识机械制图是机械设计中非常重要的一部分，主要用于描述机械产品的结构和组成。
机械制图包括机械零件的图形、尺寸、技术要求，以及组合方式。
以下是机械制图的一些基础知识，供大家参考。
机械制图的分类机械制图可以分为三类：图样、图纸和图册。
图样是指机械零件或者组件的图形，它是机械制图的基础。
图样通常用于手工制造或者小批量生产，其重要性不可忽视。
图纸是用于说明机械零件或者组件结构和尺寸的图面。
图纸通常用来进行机械产品的批量生产。
常见的图纸包括装配图、零件图、跨部件图等。
图册是由多份图纸或者图样组成的一种综合性的机械制图文件，通常被用于大型机械产品或者工程项目。
图册通常包括工艺流程图、主机预览图、系统结构图等。
常用的机械制图符号机械制图包括许多符号和标记。
这些符号和标记具有相对应的含义，通常被工程师和设计师广泛使用。
以下是一些常用的机械制图符号：•直线符号：直线符号常用来表示机械零件的轮廓，例如圆形、矩形、三角形等。
•弯曲线符号：弯曲线符号常用来表示机械零件的弯曲部分，例如弧形、螺旋线等。
•支撑符号：支撑符号通常表示机械零件或者组合体与其支持的支撑结构之间的关系。
支撑符号通常包括脚座、基座、支架等。
•连接符号：连接符号通常用于表示机械零件或者组合体的连接方式，例如螺纹连接、销连接等。
•尺寸符号：尺寸符号通常用于表示机械零件或者组合体的尺寸，例如直线尺寸、半径尺寸、角度尺寸等。
常用的机械制图投影方式机械制图的投影方式是描述机械零件或者组合体形状和尺寸的基础。
目前常用的投影方式主要包括正投影、斜投影和等轴投影。
•正投影：正投影是一种在垂直平面上显示机械零件或者组合体的方法。
正投影通常是在水平面和垂直面上分别绘制机械零件或者组合体的主视图、俯视图和侧视图的图形，以便于操作和维护。
•斜投影：斜投影是一种将机械零件或者组合体从斜面上绘制到平面上的方式。
斜投影通常包含主视图、俯视图和侧视图，能够更清晰地描述机械零件或者组合体的所有尺寸和形态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图的基本知识机械制图的基本知识
为了便于技术交流、档案储存与各类出版物的发行，使制图规格与方法统一，国家质量技术监督局颁布了有关制图的国家标准。
如图纸规格、图样常用的比例，图线及其含义，图样中常用的数字、字母等。
1．图幅、图框与标题栏
为了便于图纸的技术交流与后续工作的进行，在AutoCAD中绘制的图形通常都要以图纸的形式打印输出，同时在输出图形之前，都需要使用相应的线型绘制出图纸的图框与标题栏等内容。
图纸图幅
图纸的宽度（B）与长度（L）构成的图面称之图纸幅面。
按国家有关规定，绘制技术图样时应优先使用国家规定的图幅，如表1-1所示的5种基本幅面。
必要时也能够按规定加长幅面，但应按基本幅面的短边整数倍增加。
表1-1 图纸基本幅面及图框尺寸
图框格式
在绘制图形时，务必用粗实线画出图框，细实线画出图纸界限。
图框有两种格式：留有装订边与不留装订边，如图1-1所示，其中具体尺寸按表1-1规定画出。
需要注意的是同一产品中所有图样均使用统一格式。
标题栏
为了绘制出的图样便于管理及查阅，每张图都务必添加标题
栏。
通常标题栏应位于图框的右下角，同时看图方向应与标题栏的方向一致。
《技术制图标题栏》规定了两种标题栏的格式，如图1-2所示。
其中前一种为推荐使用格式，但实际的制图作业中常使用后一种格式。
有装订边图框
标准标题栏
无装订边图框
常用标题栏图1-1 图框的两种格式图1-2 两种常用的标题栏2．比例
比例是指图样中图形与事实上物相应要素的线性尺寸之比。
绘制图样时，应尽可能按机件实际大小使用1∶1的比例画出。
比例绘制图样时，应从表1-2规定的系列中选取适当的比例，不管缩小还是放大，在图样中标注的尺寸均为机件的实际大小，与比例无关。
绘制图样时，关于选用的比例应在标题栏比例一栏中注明。
表1-2比例系数
原值比例（比值为1）1∶1
放大比例（比值大于1）5∶1 2∶1
5×10n∶1 2×10n∶1 1×10n∶1
缩小比例（比值小于1）1∶2 1∶5 1∶10
1∶2×10n1∶5×10n1∶10×10n
特殊放大比例4∶1 2.5∶1
4×10n∶1 2.5×10n∶1
特殊缩小比例1∶1.5 1∶2.5 1∶3 1∶4 1∶6
n n n n n 注：n为整数
3．字体
国家标准《技术制图》字体中规定了汉字、字母与数字的结构形式。
书写字体的基本要
求是：
图样中书写的汉字、数字、字母务必做到：字体端正、笔画清晰、排列整齐、间隔
均匀。
字体的大小以号数表示，字体的号数就是字体的高度（单位为mm ），字体高度（用
h 表示）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。
如需要书写更大的字，其字体高度应按比例递增。
用作指数、分数、注脚与尺寸偏差数值，通常使用小一号字体。
汉字应写成长仿宋体字，并应使用中
华人民共与国国务院正式推行的《汉字简化方案》中规定的简化字。
长仿宋体字的书写要领是：横平竖直、注意起落、结构均匀、填满方格。
汉字的高度h 不应小于3.5mm ，其字宽通常为h/
2，如图
1-3所示。
字母与数字分为A 型与B 型，字体的
笔画宽度用d 表示。
A 型字体的笔画宽度d=h/14，B 型字体的笔画宽度d=h/10。
同时字母与数字可写成斜体或者直体，如图1-4所示。
斜体字字头向右倾斜，与水平基准线成75°。
绘图时，通常用B 型斜体字。
在同一图
样上，只同意选用一种字体。
4．图线
绘制视图时，为了使视图尽可能真实、直观地反映物体的大小及形状，国家除了规定制图标准以外，又制定了一些图线绘制的原则，具体内容如下所示。
在同一图样中，同类图线的宽度应基本一致，虚线、点画线及双点画线的限度长度与
间隔各自大致相等。
除非另有规定，两条平行线之间的最小距离不得小于0.7mm 。
绘制圆的对称中心线时，圆心应为长画的交点，细点画线与细双点画线的首末两端应
是长画而不是点，细点画线应超出图形轮廓2～5mm 。
当图形较小难以绘制细点画线时，可用细实线代替细点画线。
当不一致图线互相重叠时，应按粗实线、细虚线、细点画线的先后顺序只绘制前面一
种图线。
细点画线与虚线与粗实线、虚线、细点画线相交时，都应在线段处相交，不
图1-3 仿宋字体
图1-4 数字书写示例
应在空隙处相交。
虚线圆弧与实线相切时，虚线圆弧应留出空隙。
虚线圆弧与虚线直线相切时，虚线圆弧的线段应绘制到切点，虚线直线留出空隙。
当虚线是粗实线的延长线时，粗实线应绘制到分界点，而虚线应留有空隙。
在绘制图形时，不一致部位的轮廓线应使用不一致类型的图线进行表示。
国家标准规定了15种基本线型的变形，绘制图样时，应使用标准中规定的图线。
机械图样中常用的线型名称、形式、图线及其应用见表1-3所示。
表1-3 线型名称、形式、宽度及应用
图线名称图线形式、图线宽度通常应用
粗实线
宽度：d ≈0.5～2mm
可见轮廓线、可见过渡线
细实线
宽度：d/4 尺寸线、尺寸界限、剖面线、重合断面的轮廓线、辅助线、引出线、螺纹牙底线及齿轮的齿根线
细虚线
宽度：d/4
不可见轮廓线、不可见过渡线
细点画线
宽度：d/4
轴线、对称中心线、轨迹线、节圆及节线
细双点画线
宽度：d/4 极限位置的轮廓线、相邻辅助零件的轮廓线、假想投影轮廓线的中断线
波浪线
宽度：d/4
机件断裂处的边界线、视图与局部视图的分界线细双折线
宽度：d/4
断裂处的分界线
粗点画线
宽度：d
有特殊要求的线或者表面的表示线
绘制图样时需要注意，同一图样中同类图线的宽度应基本一致；两条平行线之间的距离不应小于粗实线宽度的2倍；绘制圆形的中心线时，圆心处应为线段的交点，而不应在短画或者间断处相交；当虚线与虚线相交时，应画成短画与短画相交。
5．尺寸标注
图形只能表示机件的形状，而机件上各部分大小与相对位置，则务必由图上所注的尺寸来确定。
因此图样中的尺寸是加工机件的根据。
标注尺寸时，务必认真细致，尽量避免遗漏或者错误，否则将会给生产带来困难与缺失。
线条类标注
机械图中的尺寸是由尺寸界线、尺寸线、
箭头与尺寸数字构成。
同时，为了将图样中的
尺寸标注得清晰、正确，需要注意：机件的真
实大小以图样所注的尺寸数字为根据，与图形
的大小及绘图的准确度无关，如图1-5所示；图
样中的尺寸以mm为单位时，不需标注计量单
位的代号或者名称，如使用其他单位，则务必注明相应计量单位的代号或者名称；图样中所注的尺寸为该机件的最后完工尺寸，否则应另加说明；机件的每一尺寸通常只标注一次，并标注在反映该结构最清晰的图形上。
表面粗糙度标注
零件通过机械加工后的表面会留有许多高低不平的凸峰与凹谷。
零件加工表面上具有的较小间距与峰谷所构成的这种微观几何形状特性，称之表面粗糙度。
表面粗糙度在图样上的标注如图1-6所示，表面粗糙度各符号的含义与定义方法将在后面的章节全面介绍，这里不再赘述。
尺寸公差与形位公差
零件图中除了视图与尺寸之外，还应具备加工与检验零件的技术要求，这就需要在设计零件时确定零件中要紧位置的尺寸公差与形位公差范围，从而保证加工零件的尺寸在两公差范围之内，如图1-7所示。
这两种公差的设置方图1-5 机件的尺寸与图形大小无关图1-6 表面粗糙度在图样上的标注图1-7 尺寸公差与形位公差
法与专业知识将在后面的章节中全面介绍，这里不再赘述。
