人行天桥的设计要点及工程实例
随着城市的快速发展,带来大量突出的交通矛盾急需解决,尤其在城市干道沿线的部分路段或交叉口附近,行人过街难的问题日渐突出。
为提高城市路网通行能力,确保行人过街方便,城市人行天桥与地道的建设日益增多。
相比起人行地道的建设,人行天桥具有建筑结构简单、工期短、投资较少、施工较易、施工期基本不影响交通和附近建筑的安全,与地下管线的矛盾解决、维护方便等优点。
但老式人行天桥仅从满足人流交通需求出发,忽视天桥的景观设计,建成后与周围环境不协调。
而城市景观人行天桥设计概念的引进,已使天桥的作用不仅仅为满足交通需求,更进一步使天桥建成后可成为城市中一道新的风景。
人行天桥在城市建设项目中虽是小项目,但因为它处在城市市区,直接为人们所使用、观赏,其选址、外形、结构等也很受关注。
下面着重谈一下天桥设计的要点,并以郑州市黄河路-文化路环形钢结构天桥为例,介绍钢结构天桥设计中应注意的问题。
1天桥的选址天桥的选址问题关系道天桥能否真正发挥作用,影响选址因素很多,道路性质、地下管线、过街需求等。
天桥梯道落地位置对天桥选位也有很大影响,特别是当天桥仅可能单侧设置梯道时。
由于规范规定人行道最小宽度为3m,即便依此计算,梯道宽度也应为天桥宽度的1.2倍即3.6m;而一般人行道宽度为3~5m,如单侧设置梯道则人行道全部或大部被侵占。
由此造成天桥选位的极大困难。
天桥的选位应优先考虑满足交通需要和行人的便利。
但是,对于城市中心区,由于周围环境和建筑物的限制,以及地下管线等的影响,通常理想桥位在设计和施工上都存在一些需要克服的困难或难题。
2天桥的桥型城市人行天桥不同于一般桥梁,它是当地行人和附近居民接触最频繁的建筑物,人们在近距离内看到它的机会很多,故应使人行天桥具有远观和近视美。
将人行天桥的建筑造型与周围建筑相协调,溶入周围环境之中,其次还要考虑天桥的色彩和铺装,不使天桥在现代化建筑或其它优美典雅的对比之下相形见绌。
天桥建筑风格通常定位于“城市小品”,这是一个很高的要求,很难轻易达到。
人行天桥设计说明
施工图设计说明一、工程概述本天桥位于环城路改造路段，在桩号K0+333处跨越环城路。
周边为新兴商业、银行、学校、居民生活区，北面是公园，南面接1号居住小区，新建人行天桥以解决周边人行交通问题。
根据实际调查，桥位处管线纵多，特别是道路东侧。
管线分布如下:西侧:（1）D600污水管（2）D1650雨水管（3）0.38KV路灯线（4）预留电力线东侧：（1）0.38KV路灯线（2）D250燃气管（3）D400雨水管（4）10KV高压线+配电箱（5）D400供水管（6）11KV高压线（7）电信，移动光缆新建人行天桥主跨采用38m跨预制钢箱梁。
主桥宽为5.0m，梁高为1.8m；楼梯采用钢结构，宽度为4.0m。
主桥西侧桥墩采用φ60cm钢管混凝土固结墩，东侧桥墩采用φ60cm钢管混凝土简支墩，楼梯采用φ60cm混凝土墩。
天桥主梁设绿化花槽，楼梯不设置绿化槽。
二、设计依据及技术规范●《公路工程技术标准》（JTG B01—2003）；●《公路桥涵设计通用规范》（JTG D60—2004）；●《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62—2004）；●《公路桥涵地基与基础设计规范》（JTG D63-2007）；●《公路桥涵施工技术规范》（JTG/T F50-2011）；●《城市人行天桥与人行地道技术规范》（CJJ 69-95）●《桥梁用结构钢》（GB/T 714-2000）●《钢结构设计规范》（GB 50017-2003）三、技术标准1、设计荷载：人群荷载按相关规范计算取值；2、桥下净空：车行道范围不小于5m，人行道范围不小于2.5m；3、地震荷载：抗震设防烈度为7度，地震峰值加速度值为0.10g。
5、花槽荷载（含植物及土）：主桥不大于5kN/m （单侧）。
6、桥宽：主桥总宽5.0m，其中人行道净宽3m；楼梯总宽4.0m，其中人行部分净宽2.8m，自行车推车带宽度为0.4m，自行车推车带设于楼梯两侧。

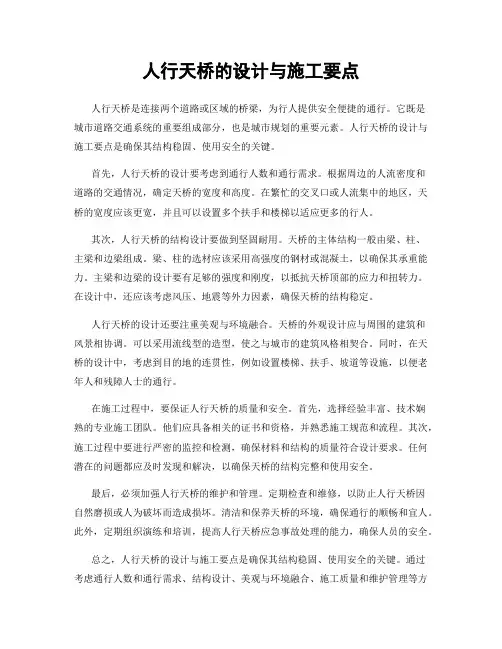

人行天桥的设计与施工要点
人行天桥的设计与施工要点人行天桥是连接两个道路或区域的桥梁，为行人提供安全便捷的通行。
它既是城市道路交通系统的重要组成部分，也是城市规划的重要元素。
人行天桥的设计与施工要点是确保其结构稳固、使用安全的关键。
首先，人行天桥的设计要考虑到通行人数和通行需求。
根据周边的人流密度和道路的交通情况，确定天桥的宽度和高度。
在繁忙的交叉口或人流集中的地区，天桥的宽度应该更宽，并且可以设置多个扶手和楼梯以适应更多的行人。
其次，人行天桥的结构设计要做到坚固耐用。
天桥的主体结构一般由梁、柱、主梁和边梁组成。
梁、柱的选材应该采用高强度的钢材或混凝土，以确保其承重能力。
主梁和边梁的设计要有足够的强度和刚度，以抵抗天桥顶部的应力和扭转力。
在设计中，还应该考虑风压、地震等外力因素，确保天桥的结构稳定。
人行天桥的设计还要注重美观与环境融合。
天桥的外观设计应与周围的建筑和风景相协调。
可以采用流线型的造型，使之与城市的建筑风格相契合。
同时，在天桥的设计中，考虑到目的地的连贯性，例如设置楼梯、扶手、坡道等设施，以便老年人和残障人士的通行。
在施工过程中，要保证人行天桥的质量和安全。
首先，选择经验丰富、技术娴熟的专业施工团队。
他们应具备相关的证书和资格，并熟悉施工规范和流程。
其次，施工过程中要进行严密的监控和检测，确保材料和结构的质量符合设计要求。
任何潜在的问题都应及时发现和解决，以确保天桥的结构完整和使用安全。
最后，必须加强人行天桥的维护和管理。
定期检查和维修，以防止人行天桥因自然磨损或人为破坏而造成损坏。
清洁和保养天桥的环境，确保通行的顺畅和宜人。
此外，定期组织演练和培训，提高人行天桥应急事故处理的能力，确保人员的安全。
总之，人行天桥的设计与施工要点是确保其结构稳固、使用安全的关键。
通过考虑通行人数和通行需求、结构设计、美观与环境融合、施工质量和维护管理等方面的要素，可以有效地设计和建造出安全、舒适、美观的人行天桥，为市民提供便利、快捷的通行方式。
市政道路的人行天桥设计与施工要点
市政道路的人行天桥设计与施工要点市政道路上的人行天桥是为了确保行人的安全，疏通交通以及提高市民出行的便利性而建设的重要设施。
天桥设计与施工的质量直接关系到其使用寿命和安全性。
本文将介绍人行天桥设计与施工的要点，以确保工程质量和安全。
一、人行天桥设计要点1.承载能力计算和结构设计：人行天桥的承载能力是设计的重要指标之一。
在设计中需考虑承载的最大荷载情况，同时还要兼顾建筑结构的稳定性和抗震性能。
在设计过程中，还需进行有限元分析和验算，确保设计的可靠性和安全性。
2.结构材料选择：人行天桥的主要结构材料通常选用钢结构或混凝土结构。
在选择材料时，需考虑材料的强度、耐久性和施工的可行性等因素，确保结构的稳定性和耐久性。
3.桥面设计：桥面是人行天桥上人们行走的地面，因此需要选择耐磨、抗滑的材料进行铺设。
同时，在桥面设计中还需考虑排水系统以及辅助设施，如护栏、标识牌等的安装。
4.通风和照明设计：为了提高人行天桥的通风和照明效果，在设计中需要考虑合理设置通风口和灯具。
通过合理的通风和照明设计，可以提高行人的舒适度和安全性。
5.防护设计：为了保护行人的安全，还需要设计合理的防护措施，例如在人行天桥两侧设置护栏，避免行人从天桥上跌落。
二、人行天桥施工要点1.施工方案制定：根据天桥设计图纸，制定施工方案，明确施工的步骤和方法，以确保施工的质量和安全。
2.基础施工：人行天桥的基础施工是确保天桥稳定性的重要环节。
在进行基础施工时，需保证基础土壤的承载能力，采用适当的基础工程措施，如挡土墙、桩基等。
3.结构施工：根据设计图纸进行结构施工，包括钢结构的制作和安装、混凝土结构的浇筑等。
在施工过程中，需加强质量控制，确保施工的准确性和稳定性。
4.桥面施工：根据桥面设计图纸进行桥面的铺设，选择适当的材料和方法，保证桥面的平整度和耐久性。
5.通风和照明设施的安装：根据设计要求，安装合理的通风和照明设施，确保施工完工后的通风和照明效果。
一马路人行天桥施工方案
一马路人行天桥施工方案为了方便行人过马路，提高行人出行的安全性，市政府计划在一马路上修建一座行人天桥。
下面是一马路人行天桥施工方案的详细描述。
一、项目背景一马路是市区内一条繁忙的干道，每天有大量车辆和行人通过。
由于车辆数量的增加和行人斑马线闯红灯的现象严重，为了解决这个问题，市政府决定在一马路上修建一座行人天桥。
二、施工设计1.位置选择行人天桥的位置需根据人流量和交通情况来选择。
在一马路交通繁忙的路段，选择合适的位置修建行人天桥。
2.建筑设计行人天桥应采用现代化设计理念，与周边环境相协调。
可以使用高强度钢结构，使天桥轻巧大气，同时提高施工效率。
天桥的宽度应能容纳过往行人流量，同时设置合适的扶手和防护措施，确保行人的安全。
3.建筑材料行人天桥的主要材料应具备耐用性和抗腐蚀性，采用优质的钢材和混凝土，以确保天桥的使用寿命和稳定性。
4.施工方法天桥的施工应采用分段施工的方法，以减少对交通的影响。
首先在两侧修建桥墩，然后在两侧桥墩之间架设钢结构，最后在上部铺设桥面。
5.色彩设计行人天桥的色彩设计应与周围的环境相协调，提供舒适和美观的视觉效果。
可以选择浅色系的外墙涂料和亮色的扶手，以增加天桥的视觉吸引力。
6.照明设计为了保证行人天桥的使用安全性和夜间通行的便利性，天桥应配备适当的照明设施，灯光的亮度和色温要适宜，能够提供充足的光源，确保行人行走的安全。
三、施工过程1.踏勘在施工前，需要对选定的位置进行详细的踏勘，包括土质、地下管线和周边环境等的调查，以便确定合适的施工方案。
2.确定施工时间施工时间应在交通最不繁忙的时段进行，以减少对行人和车辆的影响。
夜间施工可以减少对白天交通的影响。
3.施工筹备在施工之前，需要清理现场，并提前准备好所需的建筑材料和机械设备。
同时，需要制定详细的施工计划，确保施工过程的顺利进行。
4.基础工程首先需要在两侧修建桥墩，并进行土方开挖和地基处理。
桥墩施工完毕后，需要进行检查和验收，确保其稳固和安全。
人行天桥的设计要点及工程实例
