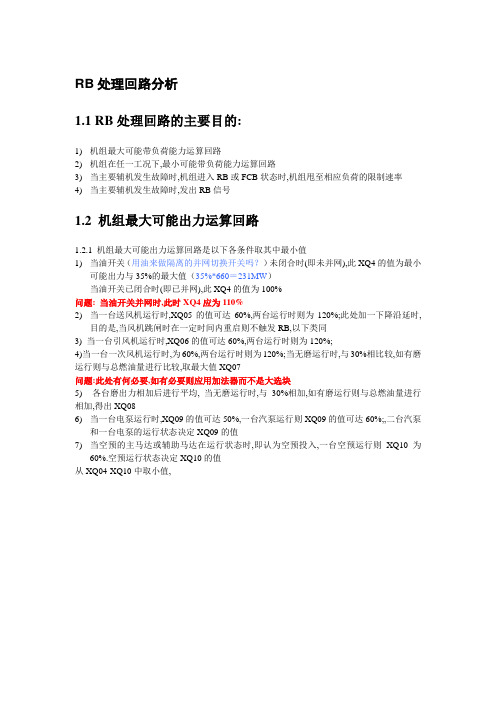

RB处理回路分析
1.1 RB处理回路的主要目的:
1)机组最大可能带负荷能力运算回路
2)机组在任一工况下,最小可能带负荷能力运算回路
3)当主要辅机发生故障时,机组进入RB或FCB状态时,机组甩至相应负荷的限制速率
4)当主要辅机发生故障时,发出RB信号
1.2 机组最大可能出力运算回路
1.2.1 机组最大可能出力运算回路是以下各条件取其中最小值
1)当油开关(用油来做隔离的并网切换开关吗?)未闭合时(即未并网),此XQ4的值为最小
可能出力与35%的最大值(35%*660=231MW)
当油开关已闭合时(即已并网),此XQ4的值为100%
问题: 当油开关并网时,此时XQ4应为110%
2)当一台送风机运行时,XQ05的值可达60%,两台运行时则为120%;此处加一下降沿延时,
目的是,当风机跳闸时在一定时间内重启则不触发RB,以下类同
3) 当一台引风机运行时,XQ06的值可达60%,两台运行时则为120%;
4)当一台一次风机运行时,为60%,两台运行时则为120%;当无磨运行时,与30%相比较,如有磨运行则与总燃油量进行比较,取最大值XQ07
问题:此处有何必要,如有必要则应用加法器而不是大选块
5)各台磨出力相加后进行平均, 当无磨运行时,与30%相加,如有磨运行则与总燃油量进行相加,得出XQ08
6)当一台电泵运行时,XQ09的值可达50%,一台汽泵运行则XQ09的值可达60%;,二台汽泵
和一台电泵的运行状态决定XQ09的值
7)当空预的主马达或辅助马达在运行状态时,即认为空预投入,一台空预运行则XQ10为
60%.空预运行状态决定XQ10的值
从XQ04-XQ10中取小值,。

协调控制系统技术及RB动作逻辑讲课资料

协调控制系统技术及RB动作逻辑讲课资料

协调控制系统技术及RB动作逻辑讲课资料一、基本概念(LDC画面简介)LDC、AGC、AGC_DMD、LDC_TARGET、MWSP、GROSS_MW、TPSP、THTLE_PRESS、协调控制(CCS—Coordinated Control System)、RB、定压运行、滑压运行、间接能量平衡二、协调控制几种工作方式特点LDC主要包括机、炉主控,负荷、压力设定,协调方式切换,RUNBACK等功能。

对应于机、炉主控,共有7种运行方式。

运行方式汽机主控锅炉主控说明基本手动手动启机阶段机跟随1 自动(调压)手动炉跟随1 手动自动(调压)机跟随2 自动(调压) 自动(跟踪) 属中间过渡或RB时方式炉跟随2 自动(跟踪) 自动(调压) 属中间过渡过程炉跟机协调自动(调功) 自动(调压)机组协调方式,可投入AGC机跟炉协调自动(调压) 自动(调功)LDC 7种运行方式的特点:(1)基本运行方式是指汽机主控、锅炉主控均在手动方式,由运行人员手动控制机组的压力及负荷,这种运行方式一般都是在机组启机阶段使用;机跟随1运行方式是指汽机主控投自动控制机前压力,锅炉主控投手动控制机组的负荷;炉跟随1运行方式指锅炉主控投自动控制机前压力,机主控投手动控制机组负荷。

机跟随1、炉跟随1运行方式一般都是在机组低负荷阶段使用。

(2)机跟随2运行方式是指汽机主控投自动控制机前压力,锅炉主控也投自动控制机组负荷。

但是负荷控制回路是不是闭环的,整个负荷控制回路中没有PID,在这种运行方式下燃料主控投自动是前提条件;炉跟随2运行方式是指锅炉主控投自动控制机前压力,汽机主控投自动控制机组负荷,同样是负荷控制回路是不是闭环的,整个负荷控制回路中没有PID。

这两种运行方式都属于向更高级运行方式的过度过程。

(3)炉跟机协调控制方式和机跟炉协调控制方式,这两种方式为真正意义上的机炉协调控制方式。

在炉跟机协调方式下,炉主控负责维持机前压力,机主控控制机组负荷,因此机组负荷反应快、负荷控制精度高,但机前压力波动较大,按照调度部门对机组AGC投入指标的要求,该协调方式为首选AGC运行方式。

RB逻辑说明

RB逻辑说明RUNBACK功能设计在RB功能投入情况下,机组运行中若出现辅机跳闸,将触发RUNBACK,快速减少锅炉燃料,将机组出力降到辅机能承受的水平。

机组设计有以下RB项目:1)送/引风机RB每台风机出力按照330MW计算,当发生一台送风机/引风机跳闸时出力与当时的机组负荷指令比较, 若大于最大出力则触发RB信号。

2)一次风机RB每台风机出力按照330MW计算,当发生一台一次风机跳闸时出力与当时的机组负荷指令比较, 若大于最大出力则触发RB信号。

3)给水泵RB每台汽动给水泵出力按照330MW计算,电泵出力按照210MW计算,当发生给水泵跳闸时,出力限制值与当时的机组负荷指令比较,若大于最大出力则触发RB信号。

磨煤机跳闸(不触发RB,由机组各回路自动调整)RUNBACK触发条件触发条件:1、RB功能投入;2、两台辅机运行时,其中一台跳闸;3、机组负荷指令>辅机最大出力;三个条件同时出现,即满足RB触发条件。

(说明:给水泵发生RB条件是: RB功能投入;负荷>50%;一台汽泵或者一台电泵跳闸即发RB。

另一种情况,RB功能投入;负荷>30%;一台汽泵跳闸即发RB。

)RUNBACK发生后,机组控制过程当发生RB时,锅炉主控切为手动模式,机组转入TF方式运行。

但是燃料、给水、送、引、一次风、减温水调节仍在自动模式。

具体情况如下:1、RB发生后,延时3S后发一信号,使煤质校正系数保持先前值。

2、RB发生后,若迫升/迫降功能投入,闭锁负荷迫升/迫降。

3、RB发生后,若发电机不解列同时高旁又没打开,机前压力设定值切为进行模式。

4、送、引、一次风机RB发生后,机前压力设定值的变化率有操作人员设定的值且为预先设定的1MPa/Min; 给水泵RB发生后,机前压力设定值的变化率有操作人员设定的值切为预先设定的2.5MPa/Min。

5、RB发生后,发3S脉冲,使机组切为滑压运行方式。

6、RB发生后,机组不在协调方式下,负荷下限值有330MW切为0。

动态控制原理

动态控制原理动态控制原理是控制理论中的一个重要分支,它研究的是随时间变化的系统的控制问题。

动态控制原理在工程领域有着广泛的应用,涉及到机械、电子、航空航天、自动化等多个领域。

在这篇文档中,我们将介绍动态控制原理的基本概念、应用和发展趋势。

动态控制原理的基本概念。

动态控制原理研究的对象是随时间变化的系统,这些系统可以是机械系统、电气系统、液压系统等。

在动态控制中,系统的状态随时间变化,控制的目标是使系统的状态在给定的时间内达到期望值。

动态控制原理主要包括系统建模、控制器设计和系统性能分析三个方面。

系统建模是动态控制的第一步,它是将实际系统抽象成数学模型的过程。

常见的系统建模方法包括传递函数模型、状态空间模型等。

控制器设计是动态控制的核心内容,它根据系统模型设计出合适的控制器,以实现对系统状态的调节和控制。

系统性能分析则是对设计好的控制系统进行性能评估,包括稳定性、鲁棒性、饱和度等指标的分析。

动态控制原理的应用。

动态控制原理在工程实践中有着广泛的应用。

在机械系统中,动态控制原理可以用于汽车发动机控制、飞机自动驾驶、机器人运动控制等方面。

在电气领域,动态控制原理可以应用于电力系统稳定控制、电机调速控制等方面。

在航空航天领域,动态控制原理可以用于飞行器姿态控制、航天器轨道控制等方面。

在自动化领域,动态控制原理可以应用于工业生产过程控制、交通信号控制等方面。

动态控制原理的发展趋势。

随着科学技术的不断进步,动态控制原理也在不断发展。

在控制器设计方面,自适应控制、模糊控制、神经网络控制等新型控制方法不断涌现,为动态控制系统的设计和实现提供了新的思路。

在系统性能分析方面,鲁棒控制、非线性控制等新理论的提出和发展,使得动态控制系统在复杂环境下具有更好的稳定性和鲁棒性。

在应用领域,智能控制、网络控制、多Agent系统等新技术的应用,使得动态控制系统在信息化、智能化方面有了更多的发展空间。

总结。

动态控制原理作为控制理论的重要分支,对于工程领域有着重要的意义。

350MW超临界机组RB试验过程分析

350MW超临界机组RB试验过程分析试验工况一、手动打闸4-C磨煤机时间: 08:58:422、4-2送风机动叶波动大:47%↑99%↓66%↑75%↓64%电流对应波动46A↑90.18A↓55.8A↑59.1A↓51.8A;3、主汽温度下降13℃,再热汽温下降26℃;4、恢复过程中主汽温度降至588℃。

注:1、试验时炉膛负压最大至789Pa,导致炉本体冒灰;2、4-1引风机动叶波动大,动叶开度:81%↓58%↑78%↓65%↑75%↓67%,对应电流:365A↓206A↑338A↓240A↑314A↓259A;3、过热度25.1↑41.4↓38.5。

注:1、动作过程中过热度波动大,30℃↑71.5℃↓29.8℃。

2、4-2小机行程全开最高转速至5440r/min。

注:1、动作过程中一次风压变化:11.92KP↓9.09KP↑11.66KP↑12.49KP↓12.71KP↓12.40;2、过热度:30℃↑50.2℃↓30.5℃。

试验工况六:手打4-2汽泵触发电泵抢水时间:15:47::48-15:54:49注:4-2汽泵打闸,电泵抢水成功,电泵勺管开度至60%,转速升至4797r/min后降到4661r/min,4-1汽泵转速升至5464r/minCV1行程59.9%,后降到4824r/minCV1行程49.1%。

试验工况七:强制4-2空预器故障时间:17:21:20-17:29:37注:1、17:21:20强制4-2空预器主电机故障,延时60秒联跳同侧引、送、一次风机,触发RB,各风机出、入口门联关,引、送风机联络门联关,跳A、C磨煤机对应的二次风门关至零。

2、炉膛负压:28Pa↓-376Pa↑-289Pa↑99Pa↓-300Pa↑-278Pa↑-20Pa。

3、一次风压变化:10.71KPa↓8.47KPa↑11.87Kpa↑12.23Kpa↓9.86KPa。

一、RB投入的条件:1、负荷大于160MW 2、CCS投入其中两者为‘与’的关系。

动态控制原理

动态控制原理
动态控制原理是一种用于调节和稳定系统运行的方法。

该原理通过实时监测系统的输入和输出,根据反馈信号对系统的控制参数进行调整,以实现期望的运行状态。

动态控制原理的核心思想是根据系统的行为特性和目标要求,设计合适的控制算法来实现自动调节。

这些算法可以基于经验公式、数学模型或者机器学习等方法来求解。

在一个典型的动态控制系统中,通常包含三个主要组成部分:传感器、控制器和执行器。

传感器负责将系统的输入和输出转化为电信号;控制器根据输入信号和输出信号之间的差异来计算出控制参数的调整量;执行器根据控制器的输出信号来控制系统的行为。

动态控制原理可以应用于各种不同的领域,包括工业控制、汽车电子、航空航天等。

在工业控制中,动态控制原理被广泛应用于系统的温度、压力、流量等参数的自动调节。

在汽车电子中,动态控制原理则用于车辆的行驶稳定性控制和发动机燃烧控制等方面。

总之,动态控制原理是一种有效的控制方法,可以帮助系统实现稳定和高效的运行。

通过动态控制原理,我们可以根据系统的实时行为来调整控制参数,从而使系统能够自动适应不断变化的工作环境和目标要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

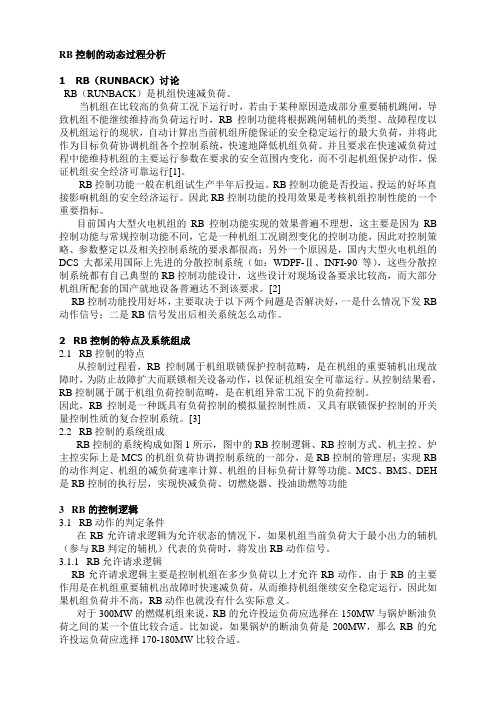

RB控制的动态过程分析1 RB(RUNBACK)讨论RB(RUNBACK)是机组快速减负荷。

当机组在比较高的负荷工况下运行时,若由于某种原因造成部分重要辅机跳闸,导致机组不能继续维持高负荷运行时,RB控制功能将根据跳闸辅机的类型、故障程度以及机组运行的现状,自动计算出当前机组所能保证的安全稳定运行的最大负荷,并将此作为目标负荷协调机组各个控制系统,快速地降低机组负荷。

并且要求在快速减负荷过程中能维持机组的主要运行参数在要求的安全范围内变化,而不引起机组保护动作,保证机组安全经济可靠运行[1]。

RB控制功能一般在机组试生产半年后投运。

RB控制功能是否投运、投运的好坏直接影响机组的安全经济运行。

因此RB控制功能的投用效果是考核机组控制性能的一个重要指标。

目前国内大型火电机组的RB控制功能实现的效果普遍不理想,这主要是因为RB 控制功能与常规控制功能不同,它是一种机组工况剧烈变化的控制功能,因此对控制策略、参数整定以及相关控制系统的要求都很高;另外一个原因是,国内大型火电机组的DCS大都采用国际上先进的分散控制系统(如:WDPF-Ⅱ、INFI-90等),这些分散控制系统都有自己典型的RB控制功能设计,这些设计对现场设备要求比较高,而大部分机组所配套的国产就地设备普遍达不到该要求。

[2]RB控制功能投用好坏,主要取决于以下两个问题是否解决好,一是什么情况下发RB 动作信号;二是RB信号发出后相关系统怎么动作。

2 RB控制的特点及系统组成2.1 RB控制的特点从控制过程看,RB控制属于机组联锁保护控制范畴,是在机组的重要辅机出现故障时,为防止故障扩大而联锁相关设备动作,以保证机组安全可靠运行。

从控制结果看,RB控制属于属于机组负荷控制范畴,是在机组异常工况下的负荷控制。

因此,RB控制是一种既具有负荷控制的模拟量控制性质,又具有联锁保护控制的开关量控制性质的复合控制系统。

[3]2.2 RB控制的系统组成RB控制的系统构成如图1所示,图中的RB控制逻辑、RB控制方式、机主控、炉主控实际上是MCS的机组负荷协调控制系统的一部分,是RB控制的管理层;实现RB 的动作判定、机组的减负荷速率计算、机组的目标负荷计算等功能。

MCS、BMS、DEH 是RB控制的执行层,实现快减负荷、切燃烧器、投油助燃等功能3 RB的控制逻辑3.1 RB动作的判定条件在RB允许请求逻辑为允许状态的情况下,如果机组当前负荷大于最小出力的辅机(参与RB判定的辅机)代表的负荷时,将发出RB动作信号。

3.1.1 RB允许请求逻辑RB允许请求逻辑主要是控制机组在多少负荷以上才允许RB动作。

由于RB的主要作用是在机组重要辅机出故障时快速减负荷,从而维持机组继续安全稳定运行,因此如果机组负荷并不高,RB动作也就没有什么实际意义。

对于300MW的燃煤机组来说,RB的允许投运负荷应选择在150MW与锅炉断油负荷之间的某一个值比较合适。

比如说,如果锅炉的断油负荷是200MW,那么RB的允许投运负荷应选择170-180MW比较合适。

3.1.2 机组当前的负荷选择什么参数代表机组当前的负荷,对于不同类型的机组有所不同,一般典型的RB 逻辑设计都普遍采用锅炉当前的总燃料量代表机组当前的负荷。

这对于燃油、燃气或气油混烧的锅炉来说,不存在任何问题,因为燃油或燃气的流量测量比较简单可靠。

但对于燃煤锅炉来说就存在一些问题,因为总燃料量也就是所有运行的给粉机转速的总和,而一般情况下给粉机的转速测量不准确,再者给粉机的转速与给粉机的出力并非线性关系,其函数关系很难确定。

因此对于燃煤锅炉来说,选择汽轮机的调节级压力代表机组当前的负荷比较合适。

3.1.3 参与RB判定的辅机关于机组的那些重要辅机参与RB判断,这与机组的辅机配置以及辅机的性能有关。

一般情况下参与RB判断的辅机有:送风机、引风机、一次风机、给水泵和空预器等,但要根据实际情况进行具体分析。

根据一些电厂的实际运行经验,国产送风机(如:上海、武汉鼓风机厂生产的风机)一台运行时,机组短时间可带260MW左右的负荷稳定运行。

因此如果送风机的出力比较大,当一台送风机故障停运时无须发RB信号。

一台300MW机组通常配置三台50%MCR给水泵,三台电泵或三台汽泵或两台汽泵一台电泵。

如果是一台汽泵在备用状态,若运行的给水泵停运一台应立即发RB信号;如果是一台电泵在备用状态,若运行的给水泵停运一台,电泵在一定时间(一般定为5秒)内联动,则不应发RB信号,因为该情况下汽包水位波动不大。

如果在一定时间内电泵不能联动,则应发RB信号。

3.1.4 辅机出力的计算所有参与RB判定的辅机类型中,选择最小出力辅机代表的负荷与机组负荷进行比较。

计算辅机出力时应遵循下面规定:a. 当某台辅机停运时,该台辅机的出力按零计算(其中汽泵停运时,5秒后出力按零计算)。

b. 当某台辅机运行时(不管自动或手动),该台辅机的出力按最大出力计算(一般是50%MCR)。

c. 当两台一次风机全部停运时,其出力按40%MCR进行计算,保证锅炉投粉之前不发RB信号。

3.2 RB动作信号发出后的联动当RB的控制逻辑发出RB动作信号后,其动作信号同时分别送至BMS系统、MCS 系统和DEH系统,从而完成整个RB的动作过程。

3.2.1 MCS当MCS的RB目标负荷计算逻辑接收到RB动作信号时,根据跳闸辅机的类型确定机组快速降负荷控制过程的目标值。

同时,MCS的负荷控制系统也将根据跳闸辅机的类型确定机组快速降负荷速率。

机组的降负荷速率和目标值确定后,其它相关子系统(如:燃料控制系统、送风控制系统、给水控制系统等)将接受该负荷指令并进行相应的动作。

3.2.2 BMS当BMS系统接收到RB动作信号后,按照固定的逻辑切除相应的煤燃烧器和投入相应的油燃烧器。

例如:某一台1024t/h四角切向燃烧的燃煤锅炉,布置了四层煤燃烧器和三层油燃烧器,当其BMS接收到RB动作信号后,同时自动切除D层煤燃烧器和投AB层油燃烧器;10秒钟后,再自动切除C层煤燃烧器。

3.2.3 DEH如果机组在汽轮机跟随控制方式,DEH系统仍接受MCS系统的机主控器发出的负荷控制指令,控制汽轮机的调门以维持机前主汽压力。

如果机组在锅炉跟随控制方式,DEH直接接受RB动作信号,并按照设定好的降负荷速率控制汽轮机调门,快速降负荷。

4 RB控制的动态过程分析当机组的RB动作时,会引起机组的负荷大幅度波动,从而导致机组的一些主要运行参数(如:蒸汽温度、主汽压力、汽包水位等)的变化幅度比较大。

如果这些参数大幅度超限,有可能引起机组保护动作使机组停运,严重时有可能影响机组的寿命。

因此,在机组RB动作过程中保证机组的主要参数不越限,是设计RB控制策略的首要考虑因素。

4.1 主汽压力在RB动作过程中,主汽压力同时受到两方面的作用影响。

一是锅炉燃料量在RB控制下迅速减少,从而使主汽压力显著下降。

二是汽轮机调门在RB控制下快速关小,从而减少汽轮机的进汽量,使主汽压上升。

关小汽轮机调门和减少锅炉燃料量对主汽压力的影响正好相反,如果控制好两者的关系就可以使主汽压力在RB动作过程中平稳变化。

由于在RB的情况下,BMS投切燃烧器的逻辑是固定的,因此主要应控制好降负荷速率。

如果降负荷速率选择合适,主汽压力是不会越限的。

4.2 蒸汽温度在RB动作过程中,蒸汽温度(包括过热汽温度和再热汽温度)同时受到几个方面因素的影响。

一方面锅炉燃料量在RB控制下迅速减少,使蒸汽温度显著下降。

另一方面锅炉的上层燃烧器在RB控制下被快速切除,从而引起炉膛火焰中心下移,导致蒸汽温度下降。

再一方面汽轮机调门在RB控制下快速关小,蒸汽流量下降,从而使单位重量蒸汽吸收的热量增加,导致蒸汽温度上升。

综合各方面的因素对蒸汽温度的影响,在RB动作过程中使蒸汽温度下降的因素多于使蒸汽温度上升的因素。

所以,只有控制好机组负荷的下降速率,才能将蒸汽温度控制在安全范围内。

4.3 汽包水位在RB动作过程中,汽包水位要分两种情况进行分析,一种是给水泵跳闸引起的RB,另一种是其它重要辅机跳闸引起的RB。

在给水泵跳闸后的RB动作过程中,由于汽包的进水量和蒸汽量严重不平衡,汽包水位会快速下降,如果稍微调整不当,就有可能导致汽包水位保护动作。

在这种情况下只有快速地关小汽轮机调门和快速地减少锅炉的燃料量,才有可能维持汽包水位在安全范围内。

在其它重要辅机跳闸后的RB动作过程中,与正常运行时一样,通过汽包控制系统就可以克服这种扰动,维持汽包水位在正常范围内变化。

5 结论大型火电机组的RB控制,是一项比较复杂的综合性控制,需要探讨和研究的问题很多。

本文在分析RB控制系统组成及其特点的基础上,对大型火电机组RB控制功能进行了详细地分析,结论如下。

(1)RB控制是一种既具有模拟量控制,又具有开关量控制的复合控制系统,RB控制功能的效果是评价火电机组控制性能的重要指标。

(2)在分析RB控制系统组成的基础上,深入分析了RB控制信号的产生条件、RB控制原理及控制过程。

(3)提出RB控制系统的设计目标,并深入探讨了影响RB控制功能的因素及其相互作用原理。

对大型火电机组RB控制系统开发、设计及调试工作具有重要参考意义。

明确在机组RB功能因故退出情况下,发生给水泵、送风机、引风机、一次风机或空预器跳闸时,运行人员手动进行“RB”处理的基本原则,防止给水流量低MFT、主汽或再汽温大幅波动汽轮机应力大跳闸、炉膛负压高或低MFT及空预器变形卡死被迫停机等事件的发生。

一、给水“RB”处理原则1.两台汽泵并列运行时,任一台汽泵跳闸1.1确认其出口门自动关闭,否则手动关闭。

确认备用电泵应联锁自启动,否则立即手动开启并增加电泵出力(快速提升电泵转速时密切监视偶合器、电机各点温度正常,电泵转速必须≤5700rpm且流量≤695t/h,电泵电流≤900A)及运行汽泵出力(汽泵转速≤5700转/分,流量≤1003t/h),确认给水流量在快速下降后回升到迅速到跳闸值(保护定值486t/h,延时20秒)以上。

1.2如负荷大于480MW且五台及以上磨煤机运行,立即停止一组上排制粉系统(停一侧三台磨的最上排制粉系统),间隔10秒后停第二组制粉系统,保留四组制粉系统运行,使燃烧率(燃料量)维持在430-450MW范围;如机组负荷小于480MW且四层制粉系统运行,则降低燃烧率(燃料量)维持在430-450MW范围,确认主汽压力下降至18~20MPa 左右,根据实际燃烧工况,调整煤水比,维持给水流量稳定,特别注意调整蒸汽参数稳定,防止因低汽温导致汽轮机应力大跳闸。

2.一台汽泵跳闸,电泵启动不成功2.1确认跳闸给水泵出口阀联锁关闭正常,立即增加运行汽泵出力(汽泵转速≤5700转/分,流量≤1003t/h),确认锅炉“省前流量”短时下降后立即回升,防止省煤器前流量低MFT发生,维持燃烧率(给煤量)在300MW左右,保持4台磨煤机运行并投入下层运行制粉系统对应的油层稳燃。
