上银直线导轨选型资料
HIWIN上银直线导轨选用准则
HIWIN上银导轨选用准则：
1.使用条件设定
应用之设备，行程，内部空进之限制，运行速度、加速度，精度之要求，使用频率，刚性之要求，使用环境，负荷方式，要求寿命年限
2.上银导轨各系列的应用
HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。
EG系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器。
MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。
3.上银导轨选用精度等级
C,H,P,SP,UP等级视设备精度要求而定
4.假定滑块尺寸及数目
依经验选用负荷状态若与滚珠螺杆配合使用，则使用的HIWIN直线导轨规格与螺杆外径相似，如螺杆外径为35mm则选用HG35规格
5.计算滑块最大负荷
参照负荷计算例计算单个滑块最大等效负荷确认选用的上银导轨静安全系数应超过静安全系数使用表所列之值
6.选择预压力
依刚性要求及安装面精度选用
7.确认刚性
参照刚性表计算变形量提高预压力，加大选用尺寸或滑块数以提高刚性
8.计算使用寿命
依使用速度、频率计算寿命距离要求依寿命公式计算选定上银直线导轨之寿命距离
9.润滑选用
润滑剂选用，依设备需求可选择润滑脂、润滑油或特殊润滑剂润滑定期注入润滑脂或自动供油
凡一传动。

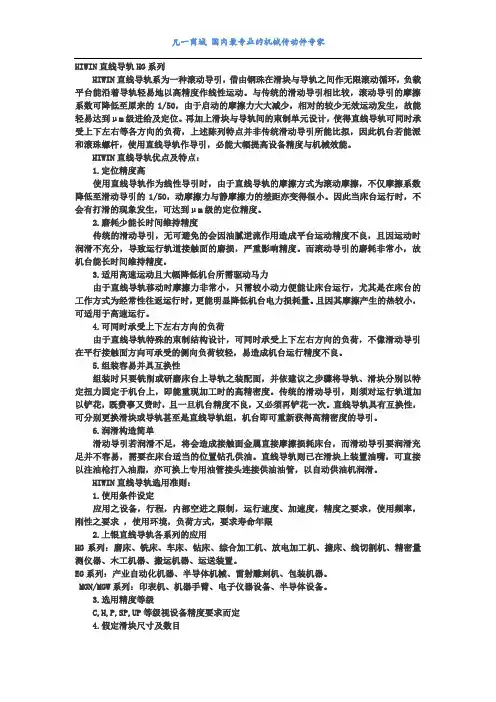

上银HIWIN直线导轨HG系列
HIWIN直线导轨HG系列HIWIN直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。
与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。
再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。
HIWIN直线导轨优点及特点：1.定位精度高使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。
因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。
2.磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。
而滚动导引的磨耗非常小，故机台能长时间维持精度。
3.适用高速运动且大幅降低机台所需驱动马力由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。
且因其摩擦产生的热较小，可适用于高速运行。
4.可同时承受上下左右方向的负荷由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。
5.组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。
传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。
直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。
上银直线导轨选型手册
上银直线导轨选型手册
为了正确选型上银直线导轨，需要考虑以下因素：
1. 载荷：需要确定导轨对应的最大载荷，以确保导轨能够承受
实际应用中的负载。
2. 行程：确定所需的行程长度，以确定导轨的长度和数量。
3. 精度：确定所需的精度级别，以便选择适当的导轨类型和型号。
4. 刚度：需要考虑应用中所需的刚度水平，以选择适当的导轨
类型和型号。
5. 环境条件：需要考虑应用中的环境条件，如温度、湿度和腐
蚀性，以选择适当的材料和涂层。
6. 运动速度：需要确定应用中所需的最大运动速度，以选择适
当的导轨类型和型号。
7. 导向方式：需要考虑应用中所需要的导向方式，如滑块式和
直线导轨式，以选择适当的导轨类型和型号。
8. 安装方式和尺寸：需要考虑导轨的安装方式和尺寸，以保证
导轨与其他部件的匹配。
基于以上考虑，上银直线导轨一般按照其型号、载荷、行程、
精度等参数进行分类，用户可根据实际应用需求选取合适的型号及
参数。
在选型时建议整体考虑，同时可以参考上银直线导轨选型手册，详细了解不同型号和参数的选择和应用范围。
上银直线导轨样本
上银直线导轨样本导言直线导轨是目前机械领域常用的一种机械传动部件，其作用是在工作时提供平滑且高精度的直线运动。
上银直线导轨是其中一种常见的导轨样本，其具备高刚度、高精度和高稳定性的特点，被广泛应用于数控机床、半导体设备、激光设备等领域。
本文将对上银直线导轨样本进行详细介绍。
1. 上银直线导轨样本的结构和特点上银直线导轨样本由导轨座、导轨块、导轨轨道、滚珠和保持器等组成。
其主要特点如下：•高刚度：上银直线导轨样本采用螺纹孔固定方式，能够提供更高的刚度和稳定性，以确保机床在运行过程中不产生过大的振动和变形。
•高精度：上银直线导轨样本的导轨块表面涂有特殊涂层，能够提供更高的摩擦系数和耐磨性，从而实现更高的运动精度。
•低摩擦：上银直线导轨样本采用滚动轴承的原理，能够减小运动时产生的摩擦力，提高导轨的寿命和稳定性。
•高可靠性：上银直线导轨样本的滚珠采用特殊工艺制作，具有较高的硬度和耐磨性，能够在长时间使用中保持较好的工作状态。
2. 上银直线导轨样本的应用上银直线导轨样本被广泛应用于机床、半导体设备、激光设备等高精度工业领域。
其主要应用包括以下方面：2.1 数控机床上银直线导轨样本在数控机床上的应用可以提高机床的工作精度和稳定性。
其高刚度和低摩擦的特点使得机床在高速切削时能够保持稳定的位置精度，从而提高加工质量和效率。
2.2 半导体设备在半导体设备中，上银直线导轨样本能够保证设备的高精度运动。
由于半导体工艺对工作精度要求非常高，采用上银直线导轨样本能够确保器件的精确定位和对准，从而提高生产效率和产品质量。
2.3 激光设备激光设备对位置精度要求非常高，而上银直线导轨样本具备高精度和低摩擦的特点，能够满足激光设备对运动平台的要求。
其应用范围包括激光切割、激光打标等领域。
3. 上银直线导轨样本的维护和保养为了保证上银直线导轨样本的正常工作和延长使用寿命，需要进行适当的维护和保养。
具体方法如下：•定期清洁：定期清洁导轨表面和滚珠，确保其表面干净、无异物。
上银直线导轨选型资料(一)2024
上银直线导轨选型资料（一）引言概述：本文为《上银直线导轨选型资料（一）》的文档，旨在提供有关上银直线导轨的详细信息和选型参考，以帮助读者了解和选择适合他们需求的直线导轨产品。
正文：一、上银直线导轨的概述1.1 直线导轨的定义和作用1.2 上银直线导轨的特点和优势1.3 上银直线导轨的应用领域1.4 上银直线导轨的市场趋势1.5 上银直线导轨的发展历程二、上银直线导轨的结构和分类2.1 上银直线导轨的结构原理2.2 上银直线导轨的分类及特点2.3 上银直线导轨的尺寸规格2.4 上银直线导轨的材质和制造工艺2.5 上银直线导轨的相关标准和认证三、上银直线导轨的选型指南3.1 上银直线导轨选型的基本原则3.2 选型参数和技术指标的解释3.3 上银直线导轨的动载荷计算方法3.4 温度、速度和加速度对选型的影响3.5 选型工具和在线平台的使用介绍四、上银直线导轨的安装和维护4.1 安装前的准备工作及注意事项4.2 安装上银直线导轨的步骤和方法4.3 导轨的调试和对齐技巧4.4 上银直线导轨的常见故障及解决方案4.5 维护和保养上银直线导轨的方法和周期五、上银直线导轨的市场价格和供应商推荐5.1 上银直线导轨的市场价格分析5.2 市场上主要供应商的调研和比较5.3 推荐的上银直线导轨产品型号和厂家5.4 选型实例和案例分析5.5 上银直线导轨选型需注意的事项总结：本文全面介绍了上银直线导轨的概述、结构分类、选型指南、安装维护及市场价格和供应商推荐等方面的内容。
通过阅读本文，读者可以对上银直线导轨的特点、应用领域和选型原则有更深入的了解，并能根据自身需求选择合适的上银直线导轨产品。

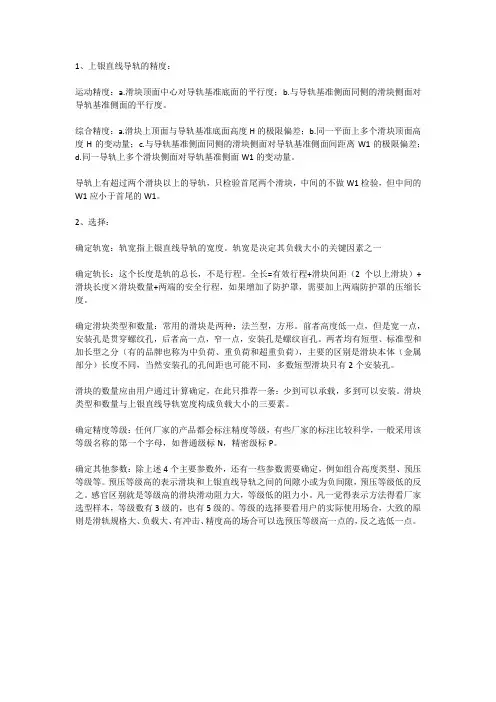

上银直线导轨选型须知
1、上银直线导轨的精度：运动精度：a.滑块顶面中心对导轨基准底面的平行度；b.与导轨基准侧面同侧的滑块侧面对导轨基准侧面的平行度。
综合精度：a.滑块上顶面与导轨基准底面高度H的极限偏差；b.同一平面上多个滑块顶面高度H的变动量；c.与导轨基准侧面同侧的滑块侧面对导轨基准侧面间距离W1的极限偏差；d.同一导轨上多个滑块侧面对导轨基准侧面W1的变动量。
导轨上有超过两个滑块以上的导轨，只检验首尾两个滑块，中间的不做W1检验，但中间的W1应小于首尾的W1。
2、选择：确定轨宽：轨宽指上银直线导轨的宽度。
轨宽是决定其负载大小的关键因素之一确定轨长：这个长度是轨的总长，不是行程。
全长=有效行程+滑块间距（2个以上滑块）+滑块长度×滑块数量+两端的安全行程，如果增加了防护罩，需要加上两端防护罩的压缩长度。
确定滑块类型和数量：常用的滑块是两种：法兰型，方形。
前者高度低一点，但是宽一点，安装孔是贯穿螺纹孔，后者高一点，窄一点，安装孔是螺纹盲孔。
两者均有短型、标准型和加长型之分（有的品牌也称为中负荷、重负荷和超重负荷），主要的区别是滑块本体（金属部分）长度不同，当然安装孔的孔间距也可能不同，多数短型滑块只有2个安装孔。
滑块的数量应由用户通过计算确定，在此只推荐一条：少到可以承载，多到可以安装。
滑块类型和数量与上银直线导轨宽度构成负载大小的三要素。
确定精度等级：任何厂家的产品都会标注精度等级，有些厂家的标注比较科学，一般采用该等级名称的第一个字母，如普通级标N，精密级标P。
确定其他参数：除上述4个主要参数外，还有一些参数需要确定，例如组合高度类型、预压等级等。
预压等级高的表示滑块和上银直线导轨之间的间隙小或为负间隙，预压等级低的反之。
感官区别就是等级高的滑块滑动阻力大，等级低的阻力小。
凡一觉得表示方法得看厂家选型样本，等级数有3级的，也有5级的。
等级的选择要看用户的实际使用场合，大致的原则是滑轨规格大、负载大、有冲击、精度高的场合可以选预压等级高一点的，反之选低一点。
上银直线导轨选型资料
上银直线导轨选型资料在选择上银直线导轨时，首先得明白自己需要什么。
比如说，工作环境、负载要求、精度等，都是关键因素。
没有这些基础知识，选错导轨可就麻烦了。
首先，工作环境是个大问题。
一般来说，导轨得能耐得住环境的挑战。
湿气、灰尘，这些都能让导轨的性能打折扣。
你想啊，导轨就像个辛苦的工人，得在恶劣条件下坚持工作。
选择防尘、防水的导轨，无疑是个明智的选择。
然后，负载能力也不可忽视。
每个项目都有自己的“重量”，选择的导轨必须能够承受这个重量。
比如说，轻负载可以选择小型导轨，而重负载就得选大型导轨。
要不然，导轨就像大海捞针，根本无法应对。
再来，精度问题也不能掉以轻心。
精度决定了设备的性能。
需要高精度的设备，就得选择高精度的导轨。
很多人可能觉得高精度的导轨太贵，其实长远来看，投资高精度的导轨更划算，减少了维护成本。
除了这些，导轨的安装和维护也要考虑。
安装简单的导轨可以省下不少麻烦。
维护方便的导轨，让你省心不少。
别小看这个，平时的维护能让导轨寿命延长。
说到使用寿命，好的导轨就像一条长河，流淌得久，使用得舒心。
导轨的材料、工艺、设计，都影响着它的使用寿命。
优质的材料，搭配先进的制造工艺，才能确保导轨长时间稳定运行。
还有，噪音问题也值得注意。
选用低噪音的导轨，能让设备运行得更加安静。
尤其是在一些对噪音敏感的环境中，安静的运行至关重要。
噪音过大，会影响到周围环境，甚至造成干扰。
总结来说，选择上银直线导轨并不是小事。
了解需求、环境、负载、精度、安装维护等因素，才能最终选到适合的导轨。
就像选朋友一样，合适的才是最重要的。
总之，选对导轨，事半功倍，才能让工作更顺利，效率更高。
上银直线导轨资料下载—安昂
• A、定位精度高 • 使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不 仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得 很小。因此当床台运行时，不会有打滑的现象发生,可达到μ m级的定位精 度。 • B、磨耗少能长时间维持精度 • 传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良， 且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。而 滚动导引的磨耗非常小，故机台能长时间维持精度。 • C、适用高速运动且大幅降低机台所需驱动马力 • 由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其 是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。 且因其摩擦产生的热较小，可适用于高速运行。 • D、可同时承受上下左右方向的负荷 • 由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不 像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精 度不良。
EGW15CB EGW20SB EGW25SB EGW25CB EGW30CB
MG.RG型号
• MGN7C MGN7H MGN9C MGN9H MGN12C MGN12H MGN15C MGN15H MGW7C MGW7H MGW9C MGW9H MGW12C MGW12H MGW15C MGW15H • RGH25CA RGH25HA RGH30CA RGH30HA RGH35CA RGH35HA RGH45CA RGH45HA RGH55CA RGH55HA RGH65CA RGH65HA RGW25CC RGW25HC RGW30CA RGW30HA RGW35CC RGW35HC RGW45CC RGW45HC
上银导轨优势①
上银导轨优势②
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
潤滑選用 潤滑劑選用，依設備需求可選擇潤滑脂、潤滑油或特殊潤滑劑潤滑
定期注入潤滑脂或自動供油
線性滑軌選用完成
G99TC11-0606
1-3 額定負荷
1-3-1 基本靜額定負荷
(1) 基本靜額定負荷 (C0)的定義 線性滑軌在靜止或運動中若承受過大的負荷，或受有很大衝擊負荷時，會導致珠道接觸面和鋼珠產生局部 的永久變形；當永久變形量超過某一限度，將妨礙線性滑軌運動的平穩性。基本靜額定負荷便是容許這個 永久變形量的極限負荷。依照定義：負荷的方向和大小不變的狀態下，在受到最大應力接觸面處，鋼珠與 珠道表面的總永久變形量恰為鋼珠直徑萬分之一時的靜止負荷。
二、HIWIN 產品系列 ............................................................................................................................... 17 2-1 HG系列─滾珠線性滑軌 ............................................................................................................................ 18 2-2 EG系列─低組裝式滾珠線性滑軌 .................................................................................................. 36 2-3 MGN/MGW系列─微小型線性滑軌 ................................................................................................ 52 2-4 RG系列─滾柱式線性滑軌 ............................................................................................................ 61 2-5 E2型式─自潤式線性滑軌 ............................................................................................................ 75 2-6 I G 型式─智慧型線性滑軌 ........................................................................................................................ 78 2-7 SE型式─金屬端蓋式線性滑軌 ................................................................................................................ 83 2-8 Q1型式─靜音式線性滑軌 ............................................................................................................ 84
基本靜額定負荷的數值詳列於各規格尺寸表中；使用者可參照表格選用適合的線性滑軌，但必需注意的是 被選用的線性滑軌在運行中所受的最大靜負荷不可超過其基本靜額定負荷。
(2) 容許靜力矩 (M0)的定義 當滑塊中受到最大應力的鋼珠達到上述定義之靜額定負荷時，此時滑塊所承載之力矩稱為靜額定力矩。在 線性滑軌運動中是以MR、MP、MY這三個方向來定義：
35mm則選用HG35的規格
計算滑塊最大負荷
參照負荷計算例計算單個滑塊最大等效負荷 確認選用之線性滑軌靜安全係數應超過靜安全係數使用表所列之值
選擇預壓力 依剛性要求及安裝面精度選用
確認剛性 參照剛性表計算變形量
提高預壓力，加大選用尺寸或滑塊數以提高剛性
計算使用壽命 依使用速度、頻率計算壽命距離要求
EG系列：產業自動化機器、半導體機械、雷射雕刻機、包裝機器。 MGN/MGW系列：印表機、機器手臂、電子儀器設備、半導體設備。
選用精度等級 C, H, P, SP, UP等級視設備精度要求而定
假定滑塊尺寸及數目
依經驗選用 負荷狀態 若與滾珠螺桿配合使用，則使用之線性滑軌規格與螺桿外徑相似，如螺桿外徑為
一、基本資料
1-1 HIWIN 線性滑軌優點及特點
1-1-1 優點
(1) 定位精度高 使用線性滑軌作為線性導引時，由於線性滑軌的摩擦方式為滾動摩擦，不僅摩擦係數降低至滑動導引的 1/50，動摩擦力與靜摩擦力的差距亦變得很小。因此當床台運行時，不會有打滑的現象發生，可達到µm級的 定位精度。 (2) 磨耗少能長時間維持精度 傳統的滑動導引，無可避免的會因油膜逆流作用造成平台運動精度不良，且因運動時潤滑不充份，導致運行 軌道接觸面的磨損，嚴重影響精度。而滾動導引的磨耗非常小，故機台能長時間維持精度。 (3) 適用高速運動且大幅降低機台所需驅動馬力 由於線性滑軌移動時摩擦力非常小，只需較小動力便能讓床台運行，尤其是在床台的工作方式為經常性往返 運行時，更能明顯降低機台電力損耗量。且因其摩擦產生的熱較小，可適用於高速運行。
線性滑軌 Linear Guideway
技術手冊 Technical Information
線性滑軌 Linear Guideways
技術手冊 目次
前 言 ........................................................................................................................................................ 1 一、基本資料 ............................................................................................................................................ 1
1-1 HIWIN 線性滑軌優點及特點 ............................................................................................................ 1 1-2 選用準則 ...................................................................................................................................... 2 1-3 額定負荷 ...................................................................................................................................... 3 1-4 線性滑軌壽命 ............................................................................................................................... 4 1-5 工作負荷 ...................................................................................................................................... 5 1-6 潤滑 ............................................................................................................................................. 9 1-7 滑軌接牙件.................................................................................................................................. 10 1-8 線性滑軌的配置 .......................................................................................................................... 11 1-9 線性滑軌的安裝 .......................................................................................................................... 12
(6) 潤滑構造簡單 滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床台，而滑動導引要潤滑充足並不容易，需要在床 台適當的位置鑽孔供油。線性滑軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接 頭連接供油油管，以自動供油機潤滑。
G99TC11-0606
Linear Guideways
General Information
1-2 選用準則
使用條件設定
應用之設備 內部空間之限制 精度之要求 剛性之要求 負荷方式
行程 運行速度、加速度 使用頻率 使用環境 要求壽命年限
