分享 hiwin 直线导轨的维护与保养的实用知识 Hiwin 直线导轨属于高精度的机械行业运用很多的五金工具，所以在运用的过程当中我 们也是需要去维护和保养它的，这样才能得到更好的工作。 Hiwin 直线导轨属于精密零件，因而在使用时要求有相当地慎重态度，即变是使用了高 性能的导轨，如果使用不当，也不能达到预期的性能效果，而且容易使导轨损坏。 使用 hiwin 直线导轨需要注意以下事项： 一、保持上银导轨及其周围环境的清洁 即使肉眼看不见的微笑灰尘进入导轨，也会增加导轨的磨损，振动和噪声。 二、使用安装时要认真仔细 不允许强力冲压，不允许用锤直接敲击导轨，不允许通过滚动体传递压力。 三、使用合适、准确的安装工具 尽量使用专用工具，极力避免使用布类和短纤维之类的东西。 四、防止导轨的锈蚀 直接用手拿取导轨时，要充分洗去手上的汗液，并涂以优质矿物油后再进行操作，在雨 季和夏季尤其要注意防锈。 不过，在某种特殊的操作条件下，导轨可以获得较长于传统计算的寿命，特别是在轻负 荷的情况下。这些特殊的操作条件就是，当滚动面（轨道及滚动件）被一润滑油膜有效地分 隔及限制污染物所可能导致的表面破坏。事实上，在理想的条件下，所谓永久导轨寿命是可 能的。 脂润滑有预先在密封型导轨中充填润滑脂的密封方式，以及在外壳内部充填适量润滑 脂，每隔一段时间进行补充或更换的充填供脂方式。此外，对有多处导轨需要润滑的机械， 还采用管道连接至各润滑处的集中供脂方式。 脂润滑可做到充填一次润滑脂后长时间不需补 充，而且其密封装置的结构也较简单，因此使用广泛。油润滑相对来说比较简单。经常润滑 可以大大提高上银导轨的使用寿命。 这些工具也是需要维护和保养的，只有把他们维护好了才能更好的为我们工作。
滚动直线导轨的寿命
直线滚动导轨的寿命在选用直线滚动导轨时，应对其本身的寿命进行初步验算。
当直线滚动导轨承受负荷并做滚动运动时，导轨面和滚动部分(钢珠或滚柱)就会不断地受到循环应力的作用，一旦达到临界值，滚动表面就会产生疲劳破损，在某些部位产生鱼鳞状剥离，这种现象称为表面剥落。
所谓直线滚动导轨的寿命，就是指导轨表面或滚动部分由于材料的滚动疲劳而发生表面剥落时为止总行走距离。
直线滚动导轨的寿命具有很大的分散性。
即使同批制造的产品，在同样运转条件下使用，其寿命也会有很大的差距。
因此，为了确定直线滚动导轨的寿命，一般使用额定寿命这一参数。
所谓额定寿命是指让—批同样的直线滚动导轨逐个地在相同的条件下运动，其中90%的总运行距离能达到不发生表面剥落。
对于使用钢珠的直线滚动导轨，额定寿命L为：(1)对于使用滚柱的直线滚动导轨，额定寿命为：式中L：额定寿命．km；C：基本额定动负荷，kN；P C：计算负荷，LN；f H：硬度系数；f T：温度系数；f C：接触系数，f W：负荷系数。
由上述两式可以看出，直线滚动导轨的额定寿命受硬度系数f H、温度系数f T、接触系数f C、负荷系数f W的直接影响。
2.1 硬度系数为了充分发挥直线滚动导轨的优良性能，与钢珠或滚柱相接触的导轨表面从表面到适当的深度应具有HRC58～64的硬度。
如果因某种原因达不到所要求的硬度，会导致寿命缩短。
计算时要将基本额定动负荷C乘以硬度系数f H。
f H与导轨表面的硬度关系见图1所示。
2.2 温度系数f T直线滚动导轨的工作温度超过100℃时，导轨表面的硬度就会下降，与在常温下使用相比，寿命会缩短，计算时要将基本额定动负荷C乘以温度系数f T，见图2所示。
同时，在高温下运行时，还应考虑材料产生的尺寸改变及润滑方式的不同。
2.5 接触系数大多数情况下，为实现直线运动，至少要在导轨上安装两个以上的滚动滑块。
然而施加在各个滑块上的负荷受安装精度和滑块自身精度的影响，不一定象计算值那么完全均等。
详细解读微型上银直线导轨
MGN/MGW系列
特点：1.体积小、轻量化，适合小型设备利用；
2.滑轨、滑块材质为不锈钢，包括钢球、维持器也是不锈钢材质，具有防
锈特点；
3.采纳歌德式四点接触设计，可经受各方相负荷，刚性强，精度高；
4.有钢球维持器设计，在精度许诺下具有互换性。
MGW系列除以上特点外加宽了滑轨的设计，大幅提升力矩负荷能力，可单轴利用
应用范围：半导体制造设备，印刷电路板IC组装设备，医疗设备，机械手臂，
周密量测仪器，办公室自动化设备，其他小型直线滑动设备。
本体结构
规格型号：非互换型线性滑轨产品型号：
单出滑块型号：
E
单出滑轨产品型号：
安装注意事项：
各类型号尺寸：
更多信息请咨询凡一商城
精度表
非互换性线性滑轨精度
互换性线性滑轨精度
行走平行度：预压力：。

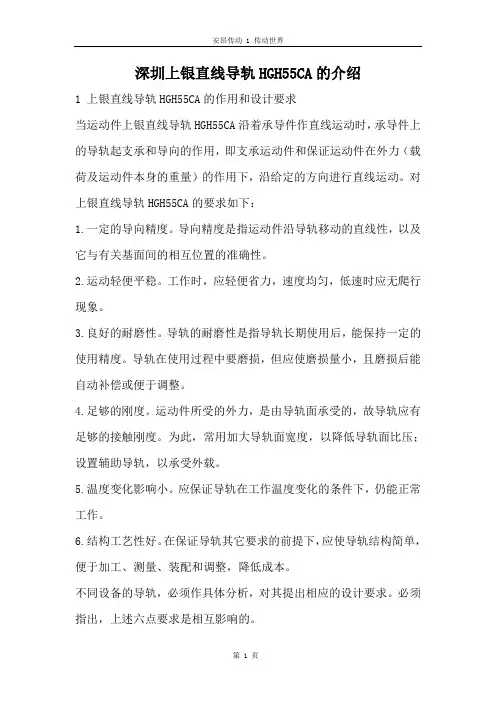

深圳上银直线导轨HGH55CA介绍
深圳上银直线导轨HGH55CA的介绍1 上银直线导轨HGH55CA的作用和设计要求当运动件上银直线导轨HGH55CA沿着承导件作直线运动时，承导件上的导轨起支承和导向的作用，即支承运动件和保证运动件在外力（载荷及运动件本身的重量）的作用下，沿给定的方向进行直线运动。
对上银直线导轨HGH55CA的要求如下：1.一定的导向精度。
导向精度是指运动件沿导轨移动的直线性，以及它与有关基面间的相互位置的准确性。
2.运动轻便平稳。
工作时，应轻便省力，速度均匀，低速时应无爬行现象。
3.良好的耐磨性。
导轨的耐磨性是指导轨长期使用后，能保持一定的使用精度。
导轨在使用过程中要磨损，但应使磨损量小，且磨损后能自动补偿或便于调整。
4.足够的刚度。
运动件所受的外力，是由导轨面承受的，故导轨应有足够的接触刚度。
为此，常用加大导轨面宽度，以降低导轨面比压；设置辅助导轨，以承受外载。
5.温度变化影响小。
应保证导轨在工作温度变化的条件下，仍能正常工作。
6.结构工艺性好。
在保证导轨其它要求的前提下，应使导轨结构简单，便于加工、测量、装配和调整，降低成本。
不同设备的导轨，必须作具体分析，对其提出相应的设计要求。
必须指出，上述六点要求是相互影响的。
2 上银直线导轨HGH55CA设计的主要内容设计导轨应包括下列几方面内容：1.根据工作条件，选择合适的导轨类型。
2.选择导轨的截面形状，以保证导向精度?3.选择适当的导轨结构及尺寸，使其在给定的载荷及工作温度范围内，有足够的刚度，良好的耐磨性，以及运动轻便和平稳。
4.选择导轨的补偿及调整装置，经长期使用后，通过调整能保持需要的导向精度。
5.选择合理的润滑方法和防护装置，使导轨有良好的工作条件，以减少摩擦和磨损。
6.制订保证导轨所必须的技术条件，如选择适当的材料，以及热处理、精加工和测量方法等。
上银直线导轨HGH55CA选型第一步---确定轨宽轨宽指滑轨的宽度。
轨宽是决定其负载大小的关键因素之一，四排滚珠（也有部分两排珠的）的方轨现货产品一般有15、20、25（23）、30（28）、35（34）、45、55（53）、65（63），某些品牌最大只生产到45规格，有些小厂家可能只到30。
上银HIWIN直线导轨HG系列
HIWIN直线导轨HG系列HIWIN直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。
与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。
再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。
HIWIN直线导轨优点及特点：1.定位精度高使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。
因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。
2.磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。
而滚动导引的磨耗非常小，故机台能长时间维持精度。
3.适用高速运动且大幅降低机台所需驱动马力由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。
且因其摩擦产生的热较小，可适用于高速运行。
4.可同时承受上下左右方向的负荷由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。
5.组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。
传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。
直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

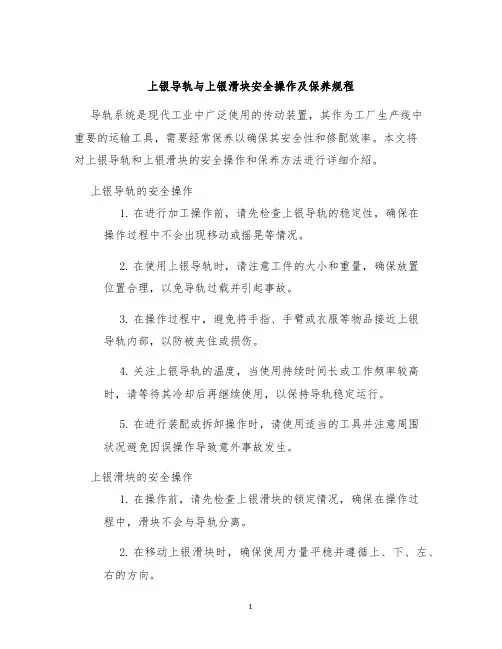

上银导轨上银滑块安全操作及保养规程
上银导轨与上银滑块安全操作及保养规程导轨系统是现代工业中广泛使用的传动装置，其作为工厂生产线中重要的运输工具，需要经常保养以确保其安全性和修配效率。
本文将对上银导轨和上银滑块的安全操作和保养方法进行详细介绍。
上银导轨的安全操作1.在进行加工操作前，请先检查上银导轨的稳定性，确保在操作过程中不会出现移动或摇晃等情况。
2.在使用上银导轨时，请注意工件的大小和重量，确保放置位置合理，以免导轨过载并引起事故。
3.在操作过程中，避免将手指、手臂或衣服等物品接近上银导轨内部，以防被夹住或损伤。
4.关注上银导轨的温度，当使用持续时间长或工作频率较高时，请等待其冷却后再继续使用，以保持导轨稳定运行。
5.在进行装配或拆卸操作时，请使用适当的工具并注意周围状况避免因误操作导致意外事故发生。
上银滑块的安全操作1.在操作前，请先检查上银滑块的锁定情况，确保在操作过程中，滑块不会与导轨分离。
2.在移动上银滑块时，确保使用力量平稳并遵循上、下、左、右的方向。
3.滑块的移动速度和力量应适当，过大过小均会影响其正常使用。
4.在操作过程中，请确保其他人员不会因工作需求接近上银滑块区域，以防引起意外受伤事故。
5.禁止在没有使用上银滑块的情况下，在导轨上行走或放置其他物品，避免将导轨压入变形或强力撼动导致失稳。
上银导轨和上银滑块的保养规程1.定期检查上银导轨和上银滑块的磨损情况，如出现磨损，应对其进行及时更换。
2.在使用过程中，如出现导轨和滑块的噪音或振动，请立即停止使用，并检查是否存在摩擦、偏移、松散等问题，并进行修理。
3.使用时，导轨应用专业的潤滑油进行润滑，以保证其正常运转并增加使用寿命。
4.在导轨和滑块长期未使用时，请进行清洗，并适当涂抹防锈液。
5.定期检查上银导轨和上银滑块的固定螺钉和刻度尺的状态，如有松动或缺失，应及时加紧或更换。
结论上银导轨和上银滑块通常是工厂中重要的加工设备之一。
但是，在使用这些设备时，必须牢记它们的潜在危害及其使用规程。
上银直线导轨介绍
直线导轨能够了解为是一种滚动导引，是由钢珠在滑块跟导轨之间无穷滚动循环，从而使负载平台沿着导轨随意的高精度线性运动，并将摩擦系数降至往常保守滑动导引的五非常之一，能随意地到达很高的定位精度。
滑块跟导轨间末制单元设计，使线形导轨一同接受上下左右等各方向的负荷，专利的回流零碎及精简化的构造设计让HIWIN的线性导轨有更平顺且低乐音的运动。
HIWIN线性滑轨简介：HIWIN线性滑轨是一种滚动导引，它由钢珠在滑块与滑轨之间作无限滚动循环，使得负载平台能沿着滑轨轻易的以高精度作线性运动，其摩擦系数可降至传统滑动导引的1/50，使之能轻易地达到μm级的定位精度。
滑块与滑轨间的末制单元设计，使得线形滑轨可同时承受上下左右等各方向的负荷，专利的回流系统及精简化的结构设计让HIWIN的线性滑轨有更平顺且低噪音的运动。
1．HIWIN HG系列线性滑轨HG系列线性滑轨，为四列式单圆弧牙型接触线性滑轨，同时整合最佳化结构设计之超重负荷精密线性滑轨，比其他同类型之四列式线性滑轨提升30%以上之负荷与刚性能力；具备四方向等负载特色，及自动调心功能，可吸收安装面的装配误差，得到高精度的诉求。
特点：1、容许负荷大2、所有方向皆具备有高刚性3、润滑构造简单4、自动调心能力5、具有互换性2．HIWIN LG系列线性滑轨特性：LG系列加大使用钢珠直径设计,使其具备高刚性、高负载的特色，非常适合需要承受高工作负荷的工具机使用。
再加上最佳化钢珠回流系统设计，使其运行平顺噪音低。
滑块上设有保持器以防止钢珠脱落，此设计不仅方便客户安装线性滑轨，当取下滑块时也不会有钢珠脱落的情形发生，且在精度允许下具备互换性3．HIWIN MGN/MGW系列线性滑轨MGN系列特性：●体积小、轻量化，特别适合小型化设备使用。
●滑块、滑轨材质提供不锈钢及合金钢两种。
不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质。
具备防锈特性。
上银直线导轨的相关小知识.docx
机床的工作部件移动时，钢球就在支架沟權中循环流动，把支架的磨损量分摊到各个钢球上，从而延长肓线导轨的使用寿命。
为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得.是在导轨和支架之间安装超尺寸的钢球。
钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，分别装到导轨上，预加负载的大小，取决于作用在钢球上的作用力。
如果作用在钢球上的作用力太人，钢球经受预加负荷时间过长，导致支架运动阻力增大。
这里就有一个平衡作用问题；为了提高系统的灵敏度，减少运动阻力，相应地耍减少预加负荷，而为了提高运动精度和精度的保持性，耍求有足够的预加负数，这是矛盾的两方面。
•雯倉刮油片加倍卸届效袈，刼使在由切削加工環境中，異靭完全被排除於滑塊外。
刮油片厚度規格厚®(t1l (mm| 規恪SUK (til (mm|QE15ES 2 QE30ES 2.5 QE20ES 2 QE35ES 2 QE25ES 2.5•金刮板可隔籬高溫屑或加工火花•並排除大體橫雜質。
衣唁2- 6-B金板J9腹規ts »aoi* s(t2i規格厚e(t2)I mm)QE15SC 1 QE30SC 1 QE 20 SC 1 QE35SC 1.5 QE 25 SC 1規格滑塊總長度0J傑準ZZ DD KK QE15S 40.1 42.1 44.1 46.1QE15C 56.8 58.8 60.8 62.8QE20S 50 52 54 56QE20C 69.1 711 73.1 75.1QE25S 60.1 62.1 65.1 67.1QE25C 83.6 85.6 8B.6 90.6QE30S 67.5 69.5 72.5 74.5QE30C 96.1 98.1 101.1 103.1QE35S 76 79 80 83QE35C 108 111 117 115滑块安装(31防匱代碼之滑塊總長度甲位2 mmO底用裝配蟀絲將取戴平占大槪固定於滑塊上。
