PCM ADPCM编译码实验报告
PCM ADPCM编译码实验报告姓名：专业：学号：PCM/ADPCM编码实验一、实验目的1、了解语音编码的工作原理，验证pcm/adpcm编译码原理。
2、熟悉pcm/adpcm抽样时钟，编码数据和输入速出时钟之间的关系。
3、了解pcm/adpcm专用大规模集成电路的工作原理和应用4、熟悉语音数字化技术的主要指标及测量方法。
二、实验仪器1、 JH5001通信原理综合实验系统。
2、 20M双踪示波器。
3、信号源。
4、音频信道传输损伤测试仪。
三、实验原理TP501 TP502 至用户接口 K501 N 测试信号 T 跳线器·· - + K502 · T · N··发PCM码字U502 PCM 编译码器 TP504 8KHz同步 256KHz时钟 K504 跳线器TP503 至用户接口 K503 T ···N·· - · + TP505 LOOP ADPCM2 MUX TP506 收PCM码字图3. 1 PCM模块电路组成框图 1、PCM/ADPCM编译码模块中，收、发两个支路组成，在发送支路上发送信号经U501A运放后放大后，送入U502的2脚进行PCM/ADPCM编码。
编码输出时钟为BCLK，编码数据从U502的20脚输出，FSX为编码抽样时钟。
编码之后的数据结果送入后续数据复接模块进行处理，或直接送到对方PCM/ADPCM译码单元。
在接收支路中，收数据是来自解数据复接模块的信号，或是直接来自对方PCM/ADPCM编码单元信号，在接收帧同步时钟FSX与接收输入时钟BCLK的共同作用下，将接收数据送入U502中进行PCM/ADPCM译码。
译码之后的模拟信号经运放U501B放大缓冲输出，送到用户接口模块中。
2、各跳线功能如下：1、跳线开关K501是用于选择输入信号，当K501置于N 位置时，选择来自用户接口单元的话音信号；当K501置于T 位置时选择测试信号。
pcm编译码实验报告
pcm编译码实验报告PCM 编译码实验报告一、实验目的1、掌握脉冲编码调制（PCM）的基本原理。
2、熟悉 PCM 编译码系统的构成及工作过程。
3、观察和分析 PCM 编译码过程中的信号波形，理解量化和编码的概念。
二、实验原理PCM 是一种将模拟信号变换成数字信号的编码方式。
其基本原理是对模拟信号进行周期性采样，然后将每个采样值进行量化，并将量化后的数值用二进制编码表示。
采样过程遵循奈奎斯特采样定理，即采样频率应大于模拟信号最高频率的两倍，以保证能够从采样后的信号中无失真地恢复出原始模拟信号。
量化是将采样值在幅度上进行离散化，分为若干个量化级。
量化级的数量决定了量化误差的大小。
编码则是将量化后的数值用二进制代码表示。
常见的编码方式有自然二进制编码、折叠二进制编码等。
在 PCM 编译码系统中，发送端完成采样、量化和编码的过程，将模拟信号转换为数字信号进行传输；接收端则进行相反的过程，即解码、反量化和重建模拟信号。
三、实验仪器与设备1、通信原理实验箱2、示波器3、信号源四、实验内容与步骤1、连接实验设备将通信原理实验箱接通电源。
用信号线将信号源与实验箱的输入端口连接，将实验箱的输出端口与示波器连接。
2、产生模拟信号设置信号源，产生频率为 1kHz、幅度为 2V 的正弦波模拟信号。
3、观察采样过程调节实验箱上的采样频率旋钮，分别设置为不同的值，观察示波器上的采样点。
4、量化与编码观察实验箱上的量化和编码模块，了解量化级的设置和编码方式。
5、传输与接收发送端将编码后的数字信号传输给接收端。
观察接收端解码、反量化后的模拟信号。
6、改变输入信号参数改变模拟信号的频率和幅度，重复上述实验步骤，观察 PCM 编译码的效果。
五、实验结果与分析1、采样频率对信号的影响当采样频率低于奈奎斯特频率时，示波器上的信号出现失真，无法准确还原原始模拟信号。
当采样频率高于奈奎斯特频率时，信号能够较好地还原，随着采样频率的增加，还原效果更加理想。
通信实验_PCM编解码
2. 用频率计测量 P1 晶振频率和测量 P2 位定时频率应分别为 4.096MHz 和 2.048MHz。 3. 用示波器 A 线接 P3 ， B 线接 P12 测量其波形均应为窄脉冲系列。用频率计测量 P3 、 P12 两点频率 都应为 8KHz, P3 、 P12 两点信号相位差别 180º。 P3 是多路编码的取样脉冲， P12 是多路编码的信铃时 隙 TS16

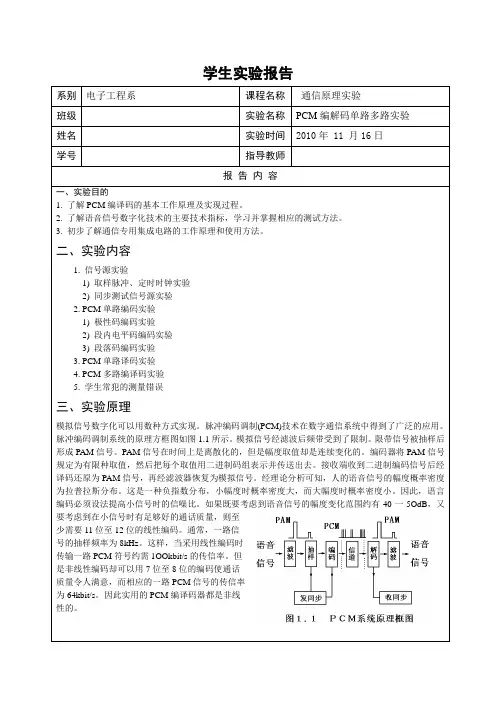

学生实验报告 学生实验报告
系别 电子工程系 班级 姓名 学号 课程名称 实验名称 实验时间 指导教师 报 告 内 容
一、实验目的 1. 了解 PCM 编译码的基本工作原理及实现过程。 2. 了解语音信号数字化技术的主要技术指标，学习并掌握相应的测试方法。 3. 初步了解通信专用集成电路的工作原理和使用方法。
K 1 接 3、4，即选同步测试信号源 2KH
； K 3 接 2、3 即选择单路编码工作状态
K 6 接 1、3 即功放输出接假负载 1. 示波器 A 线接 P3 , B 线接 p9 ，示波器工作方式(MODE)开关置 Chop(断续)位置。在 P3 低电位期 间， P9 输出 PCM 8 位编码值。改变示波器扫描频率，使荧光屏可以显示到 P3 5 个取样周期。观察码位 时，示波器同步信号必须以 P3 作触发。 仔细观察这 5 个取样值的编码码型。第一个和第 5 个取样点的码型是完全一样的。即完成了正弦 波的一个周期。要注意的是，编码器 2914 P9 输出的是 ADI 码，即偶位码“0”码变“1”码， “1”码变 “0”码。记录下这 5 个取样点的码型。
b、观察段落码。把 P7 信号减小至 40mv 左右。记录下 4 个取样点的编码值，并与 a、的记录结果 进行比较。大信号的段落码落在第 7、8 段。而小信号的段落码落在第 3、4 段。在 W2 作较大范围变化 时，其段落码才开始发生变化。
PCM编译码器系统实验
PCM编译码器系统实验PCM编译码器系统实验(2010-01-11 15:30:44)标签：pcm编码 tp 编译码器时钟信号实验⽬的1、了解语⾳编码的⼯作原理，验证PCM编译码原理2、熟悉PCM抽样时钟、编码输⼊/输出时钟和PCM编码数据间的关系3、了解PCM专⽤⼤规模集成电路的⼯作原理和应⽤实验仪器1、光纤通信多功能综合实验系统⼀台2、20MHz双踪⽰波器⼀台实验原理PCM编译码模块（主要电路在实验箱⾥⾯的电路板上，属于第三种配置）将来⾃⽤户接⼝模块的模拟信号进⾏PCM编译码，该模块采⽤MC145540集成电路完成PCM编译码功能。
该器件具有多种⼯作模式和功能，因此⼯作前将其配置成直接PCM模式（直接将PCM码进⾏打包传输），使其具有以下功能：1、对来⾃接⼝模块发⽀路的模拟信号进⾏PCM编码输出。
2、将输⼊的PCM码字进⾏译码（即通话对⽅的PCM码字），并将译码之后的模拟信号送⼊⽤户接⼝模块。
PCM编译码模块的电路框图见图5.3.1所⽰。
PCM编译码器模块电路主要由语⾳编译码集成电路U302（MC145540）、运放U301（TL082）、晶振U303（20.48MHz）及相应的跳线开关、电位器组成。
PCM编译码模块的电路原理图见图5.3.2所⽰。
电路⼯作原理如下：PCM编译码模块中，由收、发两个⽀路组成。
在发送⽀路上发送信号经U301A运放后放⼤后，送⼊U302的2脚进⾏PCM编码。
编码输⼊时钟为BCLK（256KHz），编码数据从U302的20脚输出（ADPCM_DT），FSX为编码抽样时钟（8KHz）。
编码之后的数据结果送⼊后续数据复接模块进⾏处理，或直接送到对⽅PCM译码单元。
在接收⽀路中，收数据是来⾃解数据复接模块的信号（ADPCM_DR），或是直接来本地⾃环测试⽤PCM编码数据（ADPCM_DT），在接收帧同步时钟FSX（8KHz）与接收输⼊时钟BCLK（256KHz）的共同作⽤下，将接收数据送⼊U302中进⾏PCM译码。
pcm编译码器实验报告
pcm编译码器实验报告PCM编码器实验报告摘要：本实验旨在通过使用PCM编码器来对模拟信号进行数字化编码，以便在数字通信系统中进行传输和处理。
实验结果表明，PCM编码器能够有效地将模拟信号转换为数字信号，并且在一定程度上保持了信号的原始信息。
本实验为数字通信系统的设计和优化提供了重要的参考和实践基础。
引言：随着数字通信技术的不断发展，PCM编码器作为一种重要的数字信号处理技术，被广泛应用于语音通信、数据传输、音频存储等领域。
PCM编码器能够将模拟信号转换为数字信号，从而实现信号的数字化处理和传输。
本实验旨在通过对PCM编码器的实验研究，探讨其在数字通信系统中的应用和性能表现。
实验目的：1. 了解PCM编码器的基本原理和工作过程；2. 掌握PCM编码器的实验操作方法；3. 分析PCM编码器在数字通信系统中的应用和性能特点。
实验原理：PCM编码器是一种基于脉冲编码调制（PCM）原理的数字信号处理设备，其工作原理是将模拟信号进行采样、量化和编码，最终输出数字信号。
在PCM编码器中，采样率和量化位数是影响编码质量的重要参数，采样率越高、量化位数越大，编码精度越高。
实验过程：1. 连接实验设备，调试参数；2. 输入模拟信号，观察编码输出；3. 调整采样率和量化位数，比较编码效果；4. 记录实验数据，分析结果。
实验结果：通过实验观察和数据分析，我们发现在一定范围内，增加采样率和量化位数可以提高PCM编码器的编码精度，但是也会增加系统的复杂度和成本。
另外，我们还发现在一定程度上，PCM编码器能够有效地保持原始信号的信息，但是在高频信号和动态范围较大的信号上，编码效果会有所下降。
结论：本实验通过对PCM编码器的实验研究，深入理解了其工作原理和性能特点，为数字通信系统的设计和优化提供了重要的参考。
未来的研究方向包括进一步优化编码器的算法和结构，提高编码精度和系统性能。
同时，还可以探索PCM编码器在不同应用场景下的性能表现，为其在实际工程中的应用提供更多的参考和指导。
pcm编译码器实验报告
pcm编译码器实验报告PCM编码器实验报告引言在现代通信领域中，数字信号处理技术扮演着至关重要的角色。
PCM编码器作为一种数字信号处理技术的应用，被广泛应用于音频和语音通信系统中。
本文将介绍PCM编码器的原理、实验过程和结果，并对其性能进行评估和分析。
一、PCM编码器的原理PCM编码器（Pulse Code Modulation Encoder）是一种将模拟信号转换为数字信号的技术。
其基本原理是将连续的模拟信号离散化，然后将每个采样值用二进制数表示。
PCM编码器由采样、量化和编码三个步骤组成。
1. 采样采样是将连续的模拟信号在时间上进行离散化的过程。
在实验中，我们使用了一个采样频率为Fs的采样器对模拟信号进行采样。
采样频率决定了信号在时间轴上的离散程度，过低的采样频率会导致信号失真，而过高的采样频率则会浪费计算资源。
2. 量化量化是将连续的采样值映射为离散的量化级别的过程。
在实验中，我们使用了一个分辨率为N的量化器对采样值进行量化。
分辨率决定了量化级别的数量，过低的分辨率会导致信息丢失，而过高的分辨率则会增加编码的复杂性。
3. 编码编码是将量化后的离散值用二进制数表示的过程。
在实验中，我们使用了一种线性编码的方法，将每个量化级别映射为一个二进制码字。
编码后的二进制数可以通过数字信号传输或存储。
二、实验过程为了验证PCM编码器的性能，我们设计了一套实验方案，包括信号生成、PCM 编码器实现和性能评估三个步骤。
1. 信号生成我们选择了一个简单的音频信号作为实验输入信号。
通过声卡输入设备，我们将音频信号输入到计算机中。
在计算机上，我们使用MATLAB软件对音频信号进行处理，包括采样频率和量化分辨率的设置。
2. PCM编码器实现为了实现PCM编码器，我们使用MATLAB编程语言编写了一段代码。
该代码根据采样和量化的参数，对输入信号进行采样、量化和编码，最终输出PCM编码的二进制数据。
3. 性能评估为了评估PCM编码器的性能，我们使用了两个指标：信噪比（SNR）和失真度。
PCM编译码的实验报告
PCM编译码的实验报告篇一：实验十一：PCM编译码实验报告实验报告哈尔滨工程大学教务处制实验十一PCM编译码实验一、实验目的1.掌握PCM编译码原理。
2.掌握PCM基带信号的形成过程及分接过程。
3.掌握语音信号PCM编译码系统的动态范围和频率特性的定义及测量方法。
二、实验仪器1.双踪示波器一台2.通信原理Ⅵ型实验箱一台3. M3:PCM与ADPCM编译码模块和M6数字信号源模块4.麦克风和扬声器一套三、实验步骤1．实验连线关闭系统电源，进行如下连接：非集群方式2.熟悉PCM编译码模块，开关K1接通SL1，打开电源开关。
3．用示波器观察STA、STB，将其幅度调至2V。
4.用示波器观察PCM编码输出信号。
当采用非集群方式时：测量A通道时：将示波器CH1接SLA（示滤波器扫描周期不超过SLA的周期，以便观察到一个完整的帧信号），CH2接PCMAOUT，观察编码后的数据与时隙同步信号的关系。
测量B通道时：将示波器CH1接SLB，（示滤波器扫描周期不超过SLB的周期，以便观察到一个完整的帧信号），CH2接PCMBOUT，观察编码后的数据与时隙同步信号的关系。
当采用集群方式时：将示波器CH1接SL0，（示滤波器扫描周期不超过SL0的周期，以便观察到一个完整的帧信号），CH2分别接SLA、PCM A OUT、SLB、PCM B OUT以及PCM_OUT，观察编码后的数据所处时隙位置与时隙同步信号的关系以及PCM信号的帧结构（注意：本实验的帧结构中有29个时隙是空时隙，SL0、SLA及SLB的脉冲宽度等于一个时隙宽度）。
开关S2分别接通SL1、SL2、SL3、SL4，观察PCM基群帧结构的变化情况。
5.用示波器观察PCM译码输出信号示波器的CH1接STA，CH2接SRA，观察这两个信号波形是否相同(有相位差)。
示波器的CH1接STB，CH2接SRB，观察这两个信号波形是否相同(有相位差)。
6.用示波器定性观察PCM编译码器的动态范围。
pcm编译码器实验报告
PCM编码器实验报告1. 引言在通信系统中，音频信号的传输是一项重要的任务。
为了有效地传输音频信号，需要对其进行编码和解码处理。
本实验将介绍PCM编码器的设计和实现过程。
2. 实验目的本实验的目的是设计和实现PCM编码器，将模拟音频信号转换为数字信号。
通过实验，我们将了解PCM编码器的原理，并验证其在音频信号传输中的有效性。
3. 实验原理PCM（脉冲编码调制）是一种常用的音频信号编码方法。
其基本原理是将模拟音频信号离散化为一系列数字样本，并将每个样本量化为特定的二进制码字。
PCM编码器的主要步骤包括采样、量化和编码。
首先，模拟音频信号按照一定的采样频率进行采样，得到一系列采样值。
然后，每个采样值经过量化处理，将连续的模拟值转换为离散的数字值。
最后，将每个数字值编码为相应的二进制码字，以便传输或存储。
4. 实验步骤步骤1：信号采样在本实验中，我们选择了一个模拟音频信号作为输入。
首先，使用采样设备对该音频信号进行采样。
采样频率的选择应根据音频信号的特性和传输要求进行确定。
步骤2：量化处理采样得到的模拟音频信号是连续的，需要将其离散化为一系列数字样本。
量化是将连续信号转换为离散信号的过程。
根据量化精度的不同，可以将其分为均匀量化和非均匀量化。
本实验中，我们选择了均匀量化的方式。
步骤3：编码处理量化后的信号需要进一步编码为二进制码字。
编码器可以使用各种编码技术，如差分编码、熵编码等。
在本实验中，我们选择了一种简单的编码方式，将每个量化样本直接转换为二进制码字。
步骤4：输出编码结果完成编码处理后，将编码结果输出供进一步传输或存储。
可以通过串口、网络等方式将编码结果传输到接收端，或将其保存到文件中。
5. 实验结果分析通过本实验，我们成功设计和实现了PCM编码器。
将实验中选择的模拟音频信号进行采样、量化和编码处理后，得到了相应的二进制码字。
通过对编码结果的分析，可以验证PCM编码器的有效性和准确性。
6. 实验总结本实验通过对PCM编码器的设计和实现，深入了解了PCM编码的原理和过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCM编译码的实验报告篇一：实验十一：PCM编译码实验报告实验报告哈尔滨工程大学教务处制实验十一 PCM编译码实验一、实验目的1. 掌握PCM编译码原理。
2. 掌握PCM基带信号的形成过程及分接过程。
3. 掌握语音信号PCM编译码系统的动态范围和频率特性的定义及测量方法。
二、实验仪器1. 双踪示波器一台2. 通信原理Ⅵ型实验箱一台3. M3:PCM与ADPCM编译码模块和M6数字信号源模块4. 麦克风和扬声器一套三、实验步骤1．实验连线关闭系统电源，进行如下连接：非集群方式2. 熟悉PCM编译码模块，开关K1接通SL1，打开电源开关。
3．用示波器观察STA、STB，将其幅度调至2V。
4. 用示波器观察PCM编码输出信号。
当采用非集群方式时：测量A通道时：将示波器CH1接SLA（示滤波器扫描周期不超过SLA的周期，以便观察到一个完整的帧信号），CH2接PCM A OUT，观察编码后的数据与时隙同步信号的关系。
测量B通道时：将示波器CH1接SLB，（示滤波器扫描周期不超过SLB的周期，以便观察到一个完整的帧信号），CH2接PCM B OUT，观察编码后的数据与时隙同步信号的关系。
当采用集群方式时：将示波器CH1接SL0，（示滤波器扫描周期不超过SL0的周期，以便观察到一个完整的帧信号），CH2分别接SLA、PCM A OUT、SLB、PCM B OUT以及PCM_OUT，观察编码后的数据所处时隙位置与时隙同步信号的关系以及PCM信号的帧结构（注意：本实验的帧结构中有29个时隙是空时隙，SL0、SLA及SLB的脉冲宽度等于一个时隙宽度）。
开关S2分别接通SL1、SL2、SL3、SL4，观察PCM基群帧结构的变化情况。
5. 用示波器观察PCM译码输出信号示波器的CH1接STA，CH2接SRA，观察这两个信号波形是否相同(有相位差)。
示波器的CH1接STB，CH2接SRB，观察这两个信号波形是否相同(有相位差)。
6. 用示波器定性观察PCM编译码器的动态范围。
将低失真低频信号发生器输出的1KHZ正弦信号从STA-IN 输入到MC145503编码器。
示波器的CH1接STA（编码输入），CH2接SRA（译码输出）。
将信号幅度分别调至大于5VP-P、等于5VP-P，观察过载和满载时的译码输出波形。
再将信号幅度分别衰减10dB、20dB、30dB、40dB、45dB，观察译码输出波形。
篇二：pcm编译码实验报告项目二实验十一 PCM编译码实验一、实验目的1. 掌握PCM编码原理。
2. 掌握PCM基带信号的形成过程及分接过程。
3. 掌握语音信号PCM编译码系统的动态范围和频率特性的定义及测量方法。
二、实验仪器1. 双踪示波器一台2. 通信原理VI型实验箱一台3. M3：PCM与ADPCM编译码模块和M6数字信号源模块4. 麦克风和扬声器一套三、实验原理及基本内容1.点到点PCM多路电话通信原理脉冲编码调制（PCM）技术与增量调制（△M）技术已经在数字通信系统中得到广泛应用。
当信道噪声较小时一般用PCM，否则一般用△M。
目前速率在155MB以下的准同步数字系列（PDH）中，国际上存在A律和u律两种编译码标准系列，在155MB以上的同步数字系列（SDH）中，将这两个系列统一起来，在同一个等级上两个系列的码速率相同,而△M在国际上无统一标准，但它在通信环境比较恶劣时显示了巨大的优越性。
点到点PCM多路电路通信原理可用11—1表示。
对于基带通信系统，广义信道包括传输媒质、收滤波器、发滤波器等。
对于频带系统，广义信道包括传输媒质、调制器、解调器、发滤波器、收滤波器等。
本实验模块可以传输两路话音信号。
采用MC145503编译器，它包括了图11—1中的收、发低通滤波器及PCM编译码器。
编码器输入信号可以是本实验系统内部产生的正弦信号，也可以是外部信号源的正弦信号或电话信号。
本实验模块中不含电话机和混合电路，广义信道时理想的，即将复接器输出的PCM信号直接送给分接器。
2.PCM编译模块原理本模块的原理方框图及电路图如图11-2及图11-3所示。
BSPCM基群时钟信号（位同步）测试点SL0 PCM基群第0个时隙同步信号SLA 信号A的抽样信号及时隙同步信号测试点SLB 信号B的抽样信号及时隙同步信号测试点SRB 信号B译码输出信号测试点STA输入到编码器A的信号测试点STB输入到编码器B的信号测试点PCM_OUTPCM基群信号输出点PCM_IN PCM基群信号输入点PCM A OUT 信号A编码结果输出点PCM B OUT 信号B编码结果输出点PCM A IN 信号A编码结果输入点PCM B IN 信号B编码结果输入点本模块上有S2这个拔码开关，用来选择SLB信号为时隙同步信号SL1、SL3、SL5、SL6中的任一个。
图11-2各单元与图11-3中的元器件之间的对应关系如下：晶振 X1：4.096MHZ晶振分频器1/2U1：74LS193; U6： 74HC4060抽样信号产生器 U5：74HC73; U2：74HC164PCM编译器A U10：PCM编译码集成电路MC145503PCM编译器B U11：PCM编译码集成电路MCL45503帧同步信号产生器 U3：8位数据产生器74HC151; U4：A:与门7408复接器U9：或门74LS32晶振、分频器1、分频器2及抽样信号（时隙同步信号）产生器构成一个定时器，为两个PCM编译码提供2.048MHZ的时钟信号和8KHZ的时隙同步信号。
在实际通信系统中，译码器的时钟信号（即位同步信号）及时隙信号（即帧同步信号）应从接收到的数据流中提取，方法如实验五及实验六所述。
此处将同步器产生的时钟信号及时隙同步信号直接送给译码器。
由于时钟频率为2.048MHZ，抽样频率为8KHZ，故PCM-A 及PCM-B的码速率都是2.048MB，一帧中有32个时隙，其中一个时隙为PCM编码数据，另外31个时隙都是空时隙。
PCM信号码速率也是2.048MB，一帧中的32个时隙有29个是空时隙，第0个时隙为帧同步码（X1110010）时隙，第2个时隙为信号A的时隙，第1（或第3、第5、或第6—由拔码开关S2控制）时隙为信号B的时隙。
本实验产生的PCM信号类似于PCM基群信号，但第16个时隙没有信令信号，第0时隙中的信号与PCM基群的第0时隙的信号也不完全相同。
由于两个PCM编译码器用同一个时钟信号，因而可以对他们进行同步复接。
又由于两个编码器输出数据处于不同时隙，故可对PCM-A和PCM-B进行线或。
本模块中用或门74LS32对PCM-A、PCM-B及帧同步信号进行复接。
在译码之前，不需要对PCM进行分接处理，译码器的时隙同步信号实际上起到了对信号的分路作用。
在通信工程中，主要用动态范围和频率特性来说明PCM编译码器的性能。
动态范围的定义是译码器输出信噪比大于25db时允许编码器输入信号幅度的变化范围。
PCM编译码器的动态范围应大于图11-6所示的CCITT建议框架。
当编码器输入信号幅度超过其动态范围时，出现过载噪声，故编码输入信号幅度超过大时量化信噪比急剧下降。
MC145503编译码系统输入信号的最大幅度为5V。
由于采用对数压扩技术，PCM编译码系统可以改善小信号的信噪比，MC145503可采用A律13折线对信号进行压扩。
当信号处于某一段时，量化噪声不变，因此在同一段落内量化噪声比随信号幅度减小而下降。
13折线压扩特性曲线将正负信号分为8段，第1段信号最小，第8段信号最大。
当信号处于第一，二段时，量化噪声不随信号幅度变化，因此噪声不随信号幅度变化，因此信号太小时，量化信噪比会小于25db，这是动态范围的下限。
MC145503编译码系统动态范围内输入信号最小幅度约为0.025Vpp。
常用1KHZ的正弦信号作为输入信号来测量PCM编译码器的动态范围。
语音信号的抽样信号频率为8KHZ，为了不发生频谱混叠，常将语音信号经截止频率为3.4khz的低通滤波器处理后在进行A/D处理。
语音信号的最低频率一般为300hz。
MC145503编码器的低通滤波器和高通滤波器决定了编译码系统的频率特性，当输入信号频率超过这两个频率范围时，译码输出信号幅度迅速下降。
这就是PCM编译码系统频率特性的含义。
四、实验步骤1. 实验连线关闭系统电源，进行如下连接：3. 用示波器观察STA、STB，将其幅度调至2V。
4. 用示波器观察PCM编码输出信号。
当采用非集群方式时：测量A通道时：将示波器CH1接SLA,CH2接PCM A OUT,观察编码后的数据与时隙同步信号的关系。
测量B通道时：将示波器CH1接SLB，CH2 接PCM B OUT，观察编码后的数据与时隙同步信号的关系。
当采用非集群方式时：将示波器CH1接SL0，CH2分别接SLA、PCM A OUT、SLB、PCM B OUT以及PCM_OUT，观察编码后的数据所处时隙同步信号的关系以及PCM信号的帧结构。
开关分别接通SL1、SL2、SL3、SL4观察PCM基群帧结构的变化情况。
5．用示波器观察PCM译码输出信号示波器的CH1接STA，CH2接SRA,观察这两个信号波形是否相同（相位差）。
示波器的CH1接STB，CH2接SRB,观察这两个信号波形是否相同（相位差）。
6.用示波器定性观察PCM编译码器的动态范围。
将低失真频信号发生器输出的1khz正弦信号从STA-IN输入到MC145503编码器。
示波器的CH1接STA，CH2接SRA。
将信号幅度分别调至大于5Vpp、等于5Vpp，观察过载和满载时的译码输出波形。
在将信号幅度分别减至10db、20db、30db、40db、45db、50db，观察译码输出波形。
7.两人通话实验本模块提供两个人的通话信道。
由于麦克风输出的信号幅度比较小，需放大到2Vpp左右再由STA和STB输入到两个编码器。
译码器输出信号由SRA和SRB输出，将幅度较大，需衰减到适当值后再送给扬声器。
在话筒输入放大电路中，可以通过调整可调电阻R18来改变输出增益。
在语音输出放大电路中，可以通过调整可调电阻R和R22来改变输出音量。
在实验时，只需将话筒输出信号从MIC_OUT 端口连接到STA,再将译码后的语音信号从SRA连接到MIC_IN即可，但需将STA或STB端口的原有连接去除。
五、实验记录与分析1.用示波器观察STA、STB，将其幅度调至2V。
实验中，从示波器中可以读出，输入编码器的信号频率存在fA=fB，且频率等于1Khz,幅度等于2V。
2. 用示波器观察PCM编码输出信号。
分析如下：SL0是PCM基群的时隙同步信号，信号A,B信号插入到相应的时隙，编码输出的位置仍在相应的时隙。
编码输出总会延迟与输入。
