柴油发电机组调试作业指导书.
柴油发电机作业指导书

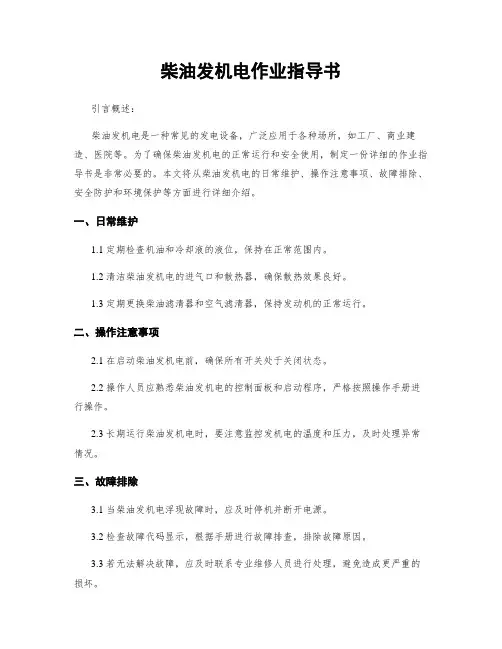

柴油发机电作业指导书引言概述：柴油发机电是一种常见的发电设备，广泛应用于各种场所，如工厂、商业建造、医院等。
为了确保柴油发机电的正常运行和安全使用，制定一份详细的作业指导书是非常必要的。
本文将从柴油发机电的日常维护、操作注意事项、故障排除、安全防护和环境保护等方面进行详细介绍。
一、日常维护1.1 定期检查机油和冷却液的液位，保持在正常范围内。
1.2 清洁柴油发机电的进气口和散热器，确保散热效果良好。
1.3 定期更换柴油滤清器和空气滤清器，保持发动机的正常运行。
二、操作注意事项2.1 在启动柴油发机电前，确保所有开关处于关闭状态。
2.2 操作人员应熟悉柴油发机电的控制面板和启动程序，严格按照操作手册进行操作。
2.3 长期运行柴油发机电时，要注意监控发机电的温度和压力，及时处理异常情况。
三、故障排除3.1 当柴油发机电浮现故障时，应及时停机并断开电源。
3.2 检查故障代码显示，根据手册进行故障排查，排除故障原因。
3.3 若无法解决故障，应及时联系专业维修人员进行处理，避免造成更严重的损坏。
四、安全防护4.1 操作柴油发机电时，应穿戴好安全防护用具，如手套、护目镜等。
4.2 禁止在运行中的柴油发机电周围进行其他作业，以免发生意外。
4.3 定期组织对柴油发机电的安全培训，提高操作人员的安全意识和应急处理能力。
五、环境保护5.1 柴油发机电的废气排放要符合国家相关标准，避免对环境造成污染。
5.2 定期清洁柴油发机电的废气处理装置，确保其正常运行。
5.3 在废弃柴油发机电时，应按照像关法规进行处理，避免对环境造成不良影响。
结论：通过本文的介绍，可以看出柴油发机电的作业指导书对于确保发机电的正常运行和安全使用至关重要。
惟独严格按照指导书的要求进行操作和维护，才干保证柴油发机电的长期稳定运行，并有效保护环境和人员的安全。
希翼各单位能认真制定和执行柴油发机电的作业指导书，确保设备的正常运行和安全使用。
柴油发电机组作业指导书
柴油发电机组作业指导书
（-）适用范围
适用于柴油发电机组操作。
（二）危险因素
机械伤害、人员触电。
（三）作业关键控制点
检查冷却水、机油、柴油是否足量，发电机电瓶是否有电，线是否接好，正确启动，观察记录运行情况。
（四）工具材料准备及安全防护设施配置
电工工具1套、防静电工作服2套。
（五）主要的人员、物料消耗定额
持证运行人员2名、柴油适量。
（六）作业气候、环境要求
全天候。
（七）作业流程
（八）安全注意事项和应急措施
8.1操作人员按规定穿戴劳动保护用品；
8. 2运行中注意检查电压表显示是否正常；
8.3当发动机运行异常时，应紧急停车（扳动高压油泵扳手切断油路）；
8. 4每月启动保养一次，使设备保持完好备用状态。
（九）作业记录、总结
作业人员应认真填写发电机组运行记录。
柴油发电机作业指导书
柴油发电机作业指导书一、引言柴油发电机是一种常见的发电设备，广泛应用于工业、商业和家庭等各个领域。
为了确保安全和有效地操作柴油发电机，本指导书将提供详细的操作步骤和注意事项。
二、设备概述柴油发电机由柴油机和发电机组成。
柴油机是发电机的动力源，通过燃烧柴油产生能量。
发电机则将能量转化为电能，供给各种电器设备使用。
三、操作步骤1. 准备工作a. 确保柴油发电机处于停止状态，关闭所有电器设备。
b. 检查柴油油箱中的燃油是否充足，如不足应及时添加。
c. 检查冷却水的水位，确保在正常范围内。
d. 检查发电机的电缆连接是否牢固。
2. 启动柴油发电机a. 打开柴油发电机的控制面板，将启动开关置于“ON”位置。
b. 按下启动按钮，启动柴油发电机。
c. 观察仪表盘上的指示灯和仪表，确保各项参数正常。
d. 如果柴油发电机无法启动，应检查燃油供应、电池电量等问题。
3. 运行柴油发电机a. 在柴油发电机正常运行后，逐步打开需要供电的电器设备。
b. 观察柴油发电机的电压和频率是否稳定，如有异常应及时调整。
c. 定期检查柴油发电机的运行状态，包括温度、油压等参数，确保正常运行。
4. 关闭柴油发电机a. 逐步关闭所有电器设备。
b. 将柴油发电机的负载调整至最小。
c. 将柴油发电机的控制面板上的启动开关置于“OFF”位置。
d. 温度和油压恢复正常后，关闭柴油发电机的燃油供应。
四、安全注意事项1. 操作人员必须熟悉柴油发电机的操作手册，并遵循相关安全规定。
2. 在操作柴油发电机时，应佩戴适当的个人防护装备，如手套、护目镜等。
3. 在柴油发电机运行期间，严禁将可燃物品放置在附近，以防发生火灾。
4. 柴油发电机应定期进行维护保养，包括更换机油、清洁空气滤清器等。
5. 在柴油发电机运行过程中，如发现异常情况，应立即停止使用，并寻求专业人员的帮助。
五、总结本指导书提供了柴油发电机的操作指南，包括启动、运行和关闭等步骤，以及安全注意事项。
柴油发电机作业指导书
柴油发机电作业指导书一、任务概述柴油发机电是一种常见的发电设备，广泛应用于工业、农业、商业等领域。
本作业指导书旨在提供关于柴油发机电的操作、维护和故障排除的详细指导，以确保发机电的正常运行和使用安全。
二、操作指导1. 准备工作在操作柴油发机电之前，必须进行以下准备工作：- 检查燃油和润滑油的储备量，确保充足；- 检查冷却水的水位，必要时添加水；- 检查电池电量，确保电池充足；- 检查发机电周围的环境，确保无明火和易燃物。
2. 启动发机电按照以下步骤启动柴油发机电：- 打开燃油供应阀门；- 打开电池开关，启动电动机；- 当发机电达到适当的转速时，打开电磁铁，使发机电开始发电。
3. 运行发机电在发机电运行期间，需要注意以下事项：- 定期检查发机电的运行状态，确保正常运行；- 监测发机电的温度和压力，确保在安全范围内；- 定期检查燃油和润滑油的质量和储备量，必要时进行补充；- 定期清洁发机电的滤网和散热器，确保散热效果良好。
4. 关闭发机电在住手使用柴油发机电之前，必须按照以下步骤进行操作：- 先关闭电磁铁，住手发电；- 关闭燃油供应阀门，使发动机住手运转；- 关闭电池开关，切断电源。
三、维护指导1. 定期检查定期检查柴油发机电的各项部件，包括但不限于：- 检查燃油和润滑油的质量和储备量；- 检查冷却水的水位和质量；- 检查发机电的滤网和散热器，清洁或者更换必要时；- 检查电池的电量和接线情况。
2. 更换滤清器定期更换柴油发机电的燃油和润滑油滤清器，以确保燃油和润滑油的质量和流动性。
3. 清洁散热器定期清洁柴油发机电的散热器，以确保散热效果良好，避免过热。
4. 检修电池定期检查柴油发机电的电池，确保电池电量充足，接线良好，避免电池故障。
四、故障排除指导1. 发机电无法启动可能原因及解决方法：- 检查燃油供应是否正常，确保燃油供应阀门打开；- 检查电池电量是否充足，必要时充电或者更换电池；- 检查发机电的电路连接是否良好，确保电路正常。
柴油发电机作业指导书

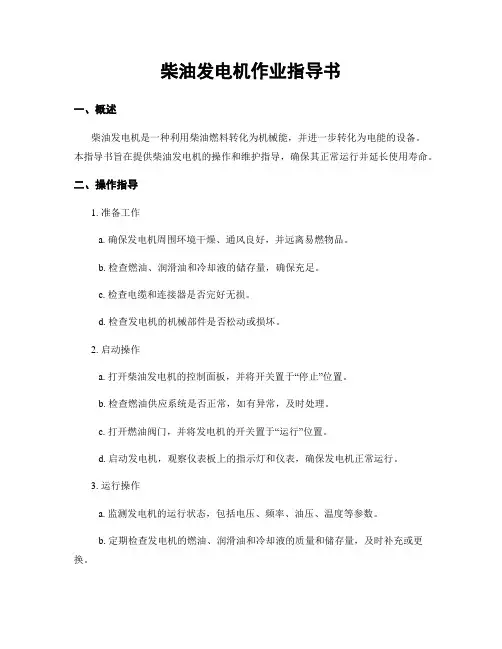

柴油发电机作业指导书一、概述柴油发电机是一种利用柴油燃料转化为机械能，并进一步转化为电能的设备。
本指导书旨在提供柴油发电机的操作和维护指导，确保其正常运行并延长使用寿命。
二、操作指导1. 准备工作a. 确保发电机周围环境干燥、通风良好，并远离易燃物品。
b. 检查燃油、润滑油和冷却液的储存量，确保充足。
c. 检查电缆和连接器是否完好无损。
d. 检查发电机的机械部件是否松动或损坏。
2. 启动操作a. 打开柴油发电机的控制面板，并将开关置于“停止”位置。
b. 检查燃油供应系统是否正常，如有异常，及时处理。
c. 打开燃油阀门，并将发电机的开关置于“运行”位置。
d. 启动发电机，观察仪表板上的指示灯和仪表，确保发电机正常运行。
3. 运行操作a. 监测发电机的运行状态，包括电压、频率、油压、温度等参数。
b. 定期检查发电机的燃油、润滑油和冷却液的质量和储存量，及时补充或更换。
c. 定期清洁发电机的滤清器和散热器，确保散热效果良好。
d. 定期检查发电机的电缆和连接器，确保其牢固可靠。
三、维护指导1. 定期检查a. 检查发电机的机械部件，包括发动机、发电机、传动系统等，确保其运行正常。
b. 检查发电机的电气系统，包括电缆、接线端子、开关等，确保其连接牢固。
c. 检查发电机的燃油系统，包括燃油滤清器、燃油泵、燃油管路等，确保其无泄漏和堵塞。
d. 检查发电机的冷却系统，包括水泵、散热器、冷却液管路等，确保其无泄漏和堵塞。
2. 润滑维护a. 定期更换发电机的润滑油，并确保使用符合规定的油品。
b. 定期清洗和更换发电机的润滑油滤清器，确保其过滤效果良好。
c. 定期检查发电机的润滑系统，包括油泵、油管路、油压传感器等，确保其正常工作。
3. 清洁维护a. 定期清洁发电机的外部表面，包括机壳、散热器、进气口等，确保散热效果良好。
b. 定期清洁发电机的滤清器，包括空气滤清器和燃油滤清器，确保其过滤效果良好。
c. 定期清理发电机周围的杂物和灰尘，确保其通风畅通。
柴油发电机作业指导书
柴油发电机组作业指导书1范围本作业指导适用于丰润电厂柴油发电机组的检修、试验工作。
2 本作业指导书涉及的资料和图纸柴油发电机组技术说明书柴油发电机组使用说明书柴油发电机组电气图纸3 安全措施严格执行《电业安全工作规程》。
4 备品备件清单5 修前准备5.3 工作准备5.3.1工器具已准备完毕，材料、备品已落实。
5.3.2作业文件已组织学习，工作组成员熟悉本作业指导书内容。
5.3.3工作票已履行开工手续。
5.3.4其他检修该设备需要做的其他准备。
6 检修工序6.1 柜体内检查及清扫6.1.1控制柜内应清洁无尘，接线应无机械损伤，端子压接应紧固。
6.1.2检查前应先断开直流电源，后断开交流电压。
6.2一般性外观检查6.2.1 控制柜内外部清洁积尘。
6.2.2检查小开关及按钮、指示灯是否良好。
6.2.3检查各控制部件连线是否连接好。
各插接线是否插接紧固。
6.2.4 控制柜内端子排螺丝是否拧紧，配线连接良好。
6.3 绝缘检查用1000V兆欧表摇测，要求大于1MΩ测试后，应将各回路对地放电。
6.3.1测交流电压回路对地绝缘6.3.2测交流电流回路对地绝缘6.3.3测控制电源回路对地绝缘6.4 IG－CU控制器开入信号检查检查前应先合上交流电压，后合上直流电源。
6.4.1 DCS启动信号BI16.4.2 DCS停机信号BI16.4.3 GCB开关合闸位置信号BI26.4.4 MCB开关合闸位置信号BI36.4.5远程紧急停机BI46.4.6远程故障复位BI56.4.7保安段故障不启动BI66.4.8远程手动BI76.4.9远程启动测试BI86.4.10远程带载测试BI96.5 IG－CU控制器开出测试6.5.1启动控制信号BO1 驱动继电器K16.5.2燃油供油信号BO2 驱动继电器K26.5.3润滑油压力低BO3 驱动继电器K36.5.4机组超速BO4 驱动继电器K46.5.5三次启动失败BO5 驱动继电器K56.5.6冷却液高温BO6 驱动继电器K66.5.7发电电压异常BO7 驱动继电器K76.5.8故障跳闸BO8 驱动继电器K86.5.9润滑油压力低预警BO9 驱动继电器K96.6 IG－I／O M控制器开出测试6.6.1冷却液高温预警BO1 驱动继电器K106.6.2非自动状态BO2 驱动继电器K116.6.3冷却液低液位BO3 驱动继电器K126.6.4发电合、分闸命令BO4 驱动继电器K136.6.5保安段合、分闸命令BO5 驱动继电器K146.6.6逆功故障BO6 驱动继电器K156.6.7机组运行正常BO7 驱动继电器K166.6.8机组公共警告BO8 驱动继电器K176.7IG－I／O M控制器开入信号检查6.7.1应急！！（紧急停机）BI16.7.2保安段故障（闭合正常）BI46.7.3GCB开关按钮BI56.7.4润滑油压力低BI66.7.5冷却液高温BI76.7.6冷却液低液位BI86.8 机组上传DCS开关量信号检查6.8.1机组自动状态(短接X2:1、X2:2)6.8.2机组综合报警(短接X2:3、X2:4)6.8.3机组停机报警(短接X2:5、X2:6)6.8.4机组运行(短接X2:7、X2:8)6.8.5机组三次启动失败(短接X2:9、X2:10)6.8.6 QG合闸信号(短接X2:11、X2:12)6.9 机组上传DCS测量信号检查加量测试前拆开端子至相应变送器的连线6.9.1柴油发电机电压信号(X2:31、X2:32端子间加4-20mA)6.9.1柴油发电机A相电流信号(X2:33、X2:34端子间加4-20mA)6.9.1柴油发电机B相电流信号(X2:35、X2:36端子间加4-20mA)6.9.1柴油发电机C相电流信号(X2:37、X2:38端子间加4-20mA)6.9.1柴油发电机频率信号(X2:39、X2:40端子间加4-20mA)6.9.1柴油发电机有功功率信号(X2:41、X2:42端子间加4-20mA)7柴油发电机组试机在各工序结束后，检查柴油发电机组无任何异常告警信号。
柴油发电机作业指导书
柴油发电机作业指导书一、概述柴油发电机是一种常用的发电设备，广泛应用于工业、农业、建筑等领域。
为了确保柴油发电机的正常运行和安全使用，本指导书将详细介绍柴油发电机的操作步骤、维护要点和故障排除方法。
二、操作步骤1. 准备工作a. 检查柴油发电机的周围环境是否安全，确保通风良好。
b. 检查柴油发电机的燃油、冷却液和润滑油是否充足。
c. 检查柴油发电机的电缆连接是否牢固。
2. 启动柴油发电机a. 打开柴油发电机的燃油阀门，并确保燃油供应正常。
b. 打开柴油发电机的电源开关，将控制开关置于“启动”位置。
c. 启动柴油发电机，观察仪表板上的指示灯，确保发电机正常运行。
3. 运行柴油发电机a. 监测柴油发电机的电压和频率，确保其在正常范围内。
b. 定期检查柴油发电机的润滑油和冷却液，及时补充或更换。
c. 定期清洁柴油发电机的滤网和散热器，保持其散热效果良好。
4. 关闭柴油发电机a. 将柴油发电机的控制开关置于“停止”位置，断开电源。
b. 关闭柴油发电机的燃油阀门，停止燃油供应。
c. 清理柴油发电机周围的杂物，确保安全和整洁。
三、维护要点1. 燃油维护a. 定期检查燃油质量，确保其符合规定标准。
b. 定期更换燃油滤清器，防止污染物堵塞燃油系统。
2. 冷却液维护a. 定期检查冷却液的冷却效果，确保温度在正常范围内。
b. 定期清洗冷却系统，防止结垢和堵塞。
3. 润滑油维护a. 定期检查润滑油的油位和油质，确保其正常运行。
b. 定期更换润滑油和油滤器，保持发动机的润滑效果。
4. 散热系统维护a. 定期清洁散热器和风扇，保持散热效果良好。
b. 检查散热系统的密封性，修复漏水问题。
四、故障排除方法1. 发电机无法启动a. 检查燃油供应是否正常，确保燃油阀门打开。
b. 检查电源开关和控制开关是否处于正确位置。
c. 检查电缆连接是否牢固，排除电路故障。
2. 发电机运行不稳定a. 检查燃油供应和燃油滤清器是否正常，清洁或更换滤清器。
柴油发电机作业指导书
柴油发电机作业指导书引言概述：柴油发电机是一种常见的发电设备，广泛应用于工业、农业和家庭等领域。
为了确保柴油发电机的正常运行和安全使用，本文将提供一份详细的柴油发电机作业指导书，以帮助操作人员正确操作和维护发电机。
一、发电机基本知识1.1 发电机的工作原理：介绍柴油发电机的工作原理，包括燃油的燃烧过程、机械能转换为电能的原理等。
1.2 发电机的组成部分：详细介绍柴油发电机的各个组成部分，如发动机、发电机、控制系统等，并解释它们的功能和相互关系。
1.3 发电机的基本参数：介绍柴油发电机的额定功率、电压、频率等基本参数，以及与负载的匹配关系。
二、柴油发电机的操作步骤2.1 发电机的启动：详细介绍柴油发电机的启动步骤，包括检查燃油和润滑油的供给、检查电池电量、操作启动开关等。
2.2 发电机的运行控制：阐述柴油发电机在运行过程中的控制方法，包括调节负载、控制电压和频率、监测运行参数等。
2.3 发电机的停机：说明柴油发电机的停机步骤，包括逐渐减小负载、关闭燃油和电源开关、进行必要的检查等。
三、柴油发电机的日常维护3.1 发动机的润滑和冷却系统维护：介绍柴油发电机润滑油和冷却液的更换周期和方法，以及如何保持润滑和冷却系统的正常运行。
3.2 燃油系统的维护：阐述柴油发电机燃油系统的维护要点，包括定期清洗油箱、更换滤清器、检查喷油器等。
3.3 电气系统的维护：说明柴油发电机电气系统的维护措施，包括检查电缆连接、清洁接线端子、定期检测电压和频率等。
四、柴油发电机的故障排除4.1 常见故障及排除方法：列举柴油发电机常见的故障现象，如启动困难、功率不稳定等，并详细介绍相应的排除方法。
4.2 发电机的维修和更换：介绍柴油发电机维修和更换部件的方法，包括更换燃油滤清器、检修电气控制系统等。
4.3 安全事项和预防措施：提供柴油发电机操作人员的安全事项和预防措施，如正确使用个人防护装备、防止火灾和触电等。
五、柴油发电机的环境保护5.1 废气排放的控制：介绍柴油发电机废气排放的危害和控制方法，包括选择低排放柴油发电机、定期清洁废气处理装置等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目 录1.概况------------------------------------------------------22.编制依据--------------------------------------------------23.试验前应具备的条件----------------------------------------24.控制、测量、保护、信号回路检查和绝缘试验------------------25.装置单体元件调整、整定试验--------------------------------36.柴油发电机组一次设备交接试验------------------------------37.系统模拟联动试验------------------------------------------48.柴油机实际投运试验----------------------------------------59.柴油发电机负荷稳定性试验---------------------------------------------------810.试验仪器、设备--------------------------------------------911.组织分工-----------------------------------------------10 注：文中所涉及的整定值，需等正式的整定单。
1．概况**电厂四期工程所使用的柴油发电机组由江苏德锋柴油机发电机组有限公司供货，单台功率500kW，用以保证在厂用电源突然失电状态下，能为安全停机提供紧急保安电源，从而避免机、炉主辅机的事故。
柴油发电机组具有PLC逻辑控制装置、同期系统、信号报警系统等，保护设有电流保护、逆功率保护、过欠电压保护、速度继电器等。
2．编制依据2.12.2 国标。
2.3 《火力发电厂基本建设工程启动及竣工验收规程》3．3.1 柴油发电机组机务安装全部结束：供油系统安装结束，发电机装入所需的润滑油、冷却液，消音、排气装置等均安装完毕。
以上设备经静态检查验收符合启动条件。
3.2 电气安装结束，并经验收合格。
3.3 启动前柴油机房的照明、通风、通讯、土建设施应符合电气设备运行要求。
启动用蓄电池充电结束，投入正常的浮充状态。
3.4 有关的警告、标牌悬挂完毕，消防设备完善。
4．控制、测量、保护、信号回路检查和绝缘试验4.1 按设计要求检查控制、测量、保护信号回路，电缆校对应准确无误，接线端子紧固，机械部分检查良好，盘上表计均应校验合格。
4.2 绝缘及耐压试验使用500V MΩ表测量，其绝缘电阻值应大于1MΩ，对地工频1000V 耐压，只对110V控制回路进行，时间1分钟，当回路绝缘电阻大于10M Ω时，可用2500V兆欧表代替，时间1min，柴油机控制盘24V控制回路绝对不应进行耐压试验。
5．装置单体元件调整、整定试验保护装置试验整定5.1 断路器过流整定A：9ZK开关，整定值：B：3ZK开关，整定值：C：4ZK开关，整定值：5.2 发电机电压保护A：UVR整定（低电压）：整定值：实测值：B：OVR整定（过电压）：整定值：实测值：5.3 过流保护整定A：1DL整定值：实测值：B：2DL整定值：实测值：C：3DLD：4DL实测值：5.4整定值：实测值：6．柴油发电机组一次设备交接试验6.1 发电机试验6.1.1 定子绕组直流电阻测量两相电阻差值不应超过其最小值的2%。
6.1.2 转子绕组直流电阻测量其值与出厂试验值比较，差值不应超过2%。
6.1.3 测量定子绕组的绝缘电阻，用1000V MΩ表进行，与出厂试验数值相比，应无明显差别。
6.1.4 定子绕组工频耐压试验在试验电压下耐压1分钟，应无击穿闪络现象。
（试验电压U=1.5Un+750V，Un=400V）6.1.5 转子绝缘及耐压试验用500VMΩ表测量，绝缘电阻应≥0.5MΩ，工频耐压用2500V兆欧表代，耐压1分钟，应无击穿闪络。
试验时应将转子两端短接，二极管应短接。
6.2 400V动力电缆及柴油发电机MCC 400V母线绝缘，耐压试验。
6.2.1 绝缘电阻用1000V摇表测量，其值应≥0.5MΩ。
6.2.2 工频耐压试验，其试验电压为1000V，时间1分钟，应无击穿闪络现象，当绝缘电阻大于10MΩ时，可用2500V兆欧表代替。
7．系统模拟联动试验7.1 断路器分、合闸模拟试验及回路传动7.1.1 9ZK、3ZK、4ZK断路器操作确认9ZK、3ZK、4ZK断路器在分闸位置，确认13ZK隔离刀闸在断开位置，确认保安MCC A、B段电源进线插头11ZK、12ZK在断开位置，解除9ZK、3ZK、4ZK断路器本体的失压脱扣装置，分别对3ZK、4ZK、9ZK断路器控制回路（控制熔丝上下桩头）接入交流220V临时电源，通过各自的合闸、分闸按钮对断路器分合三次以上，应无拒动现象，声光信号及位置信号正常，试验结束后恢复原接线。
7.1.2 1ZK、2ZK、5ZK、6ZK、7ZK、8ZK断路器都在保安MCC A、B 段上，目前已运行，待停运后，再做操作试验，但必须保证回路正确。
7.2 柴油机同期回路及控制保护功能检查。
7.2.1 同电源下同期回路检查7.2.1.1 9 ZK、3ZK、4ZK在分闸位置，13ZK在断开位置，把11ZK推到工作位置，用手动扳手合上3ZK、9ZK断路器，进行柴油机发电机MCC 与保安MCC A手动同期检查，把同期开关SB3打到“#1并车”位置，同步表应指示在“S”位置，否则应重新检查PT极性，同期检查结束后，手动断开3ZK、9ZK，把11ZK拉到断开位置。
7.2.1.2 根据上述方法对柴油发电机MCC与保安MCC B进行同电源下同期回路检查。
试验结束后，恢复9ZK、3ZK、4ZK断路器本体的失压脱扣装置。
7.2.2 控制及保护功能检查对以下列出各项功能进行检查，温度及压力报警应加以模拟。
1 三次自启动失败信号2 合闸失败信号3 过、欠电压保护7.2.3 声光信号检查7.2.4 灯光测试按试灯“TEST”按钮，光字牌灯光全亮并闪光，按“ACK”按钮确认后，亮平光，按“RESET”按钮复归。
8．系统实际投运试验8.1 柴油发电机空载试验8.1.1 柴油发电机启动确认各断路器在断开位置，将11ZK、12ZK拉出，合上13ZK隔离刀闸，确认无任何故障显示，把方式选择开关SB4放在“遥控”位置，按下SA1按钮手动启动柴油发电机，起动信号送到起动器马达，电子式调节器与燃料控制线圈得电，从而起动柴油机，这时，起动马达自动断电，“柴油机运行”灯亮，机组油压力表应在1.5~4.5bar之间，观察电压表和频率表，对柴油机转速按运行要求进行调节。
（A ） 检查机组电压、频率，若频率范围超过50~53Hz ，则须调节油门大小以校好转速。
（B ） 旋转电压选择开关，观察三相电压，若电压范围超出380~400V ，则须调节发电机电压。
8.1.2 超速试验（该试验由厂家调试人员负责进行，检查观察转速继电器动作情况。
）8.1.3 使用停机按钮或紧急停机按钮停机，此时发电机应停机冷却。
8.1.4.1 确认保安A 、B 段电源进线隔离开关11ZK 、12ZK 在断开位置，9ZK 、3ZK 、4ZK 在分闸位置，13ZK 在断开位置，保安A 、B 段按正常方式运行。
在3ZK 、4ZK 出线端串接一只额定电流为100A 的三相空气开关，并一直处于合闸位置，以确保柴油发电机与系统非同期并列时保证系统与柴油发电机的安全。
8.1.4.2 确认方式选择开关SB 4在“遥控”位置，合上13ZK 隔离刀闸，按下“SA 1”按钮，手动启动柴油发电机，且各参数正常，确认柴油机PT 电压、保安A 、B 段PT 电压均正常，用9ZK 合闸按钮合上9ZK ，柴油机MCC 母线带电。
8.1.4.3 把同期开关SB 3打在“#1并车”位置，调节转速和电压使同步表按逆时针方向缓慢旋转，当同步表缓慢地将指针指在“S ”位置时，按下SA 11按钮，合上3ZK 断路器，保安MCC A 与柴油机模拟并列运行。
在保安A 段11ZK 隔离开关上、下桩头两侧分别测量相序、压差，应正确无误。
试验结束后退出3ZK 、9ZK 断路器。
8.1.4.4 根据上述方法对保安MCC B 进行模拟并列运行。
8.1.5 柴油发电机与保安MCC 并列试验8.1.5.1 确认9ZK 、3ZK 、4ZK 在分闸位置，方式选择开关SB 4在“遥控”位置，11ZK 、12ZK 在断开位置，保安MCC A 、B 段按正常方式运行。
8.1.5.2 在3ZK 、4ZK 开关A 相上、下桩头分别接一只电压表，并串一位置，用9ZK 合闸按钮合上9ZK 断路器，检查闸刀，用来切换量程。
8.1.5.3 把11ZK 推到工作3ZK 上、下桩头两侧压差、相序，应正确无误。
把同期开关SB 3打在“#1并车”位置，调节转速和电压使同步表按逆时针方向缓慢旋转，并同另接的电压表进行校核，应正确无误。
当同步表缓慢地将指针指在“S ”位置时按下SA 11按钮，合上3ZK 断路器，保安MCC A 与柴油发电机并列运行。
此时应注意观察柴油发电机各指示参数。
试验结束后，退出3ZK 、9ZK 断路器及11ZK 隔离开关。
8.1.5.4 根据上述方法对保安MCC B 进行并列运行，试验结束后，拆除MCC B 工作电源进线开关没CC 自动投入试验MCC 停电，必须由有关领导及部门讨论后，M 可靠性，先将柴油发电机启动。
合闸位置，3ZK 、跳开5ZK ，保安MCC A 母C B 失电，保安MCC B 段CC A 失电，柴油发电机自启动、油发电机在停机状态，保安MCC A 、B 正常运行，柴油另接的电压表、空气开关，恢复原接线。
注：上述试验均应确保保安MCC A 、保安有误操作。
8.2 保安M 因该项试验所涉及到保安在具体时间可以停运保安CC A 、保安MCC B 方可进行试验。
8.2.1 柴油发电机在空转运行状态，保安MCC A 失电，保安MCC A 段自投试验及恢复。
8.2.1.1 为提高自投8.2.1.2 确认1ZK 、5ZK 、7ZK 在运行状态，13ZK 在4ZK 、9ZK 断路器在分闸位置，保安MCC A 电源进线隔离开关11ZK 在工作位置，方式选择开关置“远方”位置。
8.2.1.3 解除5ZK 跳闸后联跳1ZK 的联锁，线失电，母线低电压动作，延时1.6s 后，同时跳开1ZK 、7ZK 断路器，并发保安MCC A 失电信号给柴油发电机，柴油发电机收到信号后，自动合上9ZK 、3ZK 断路器，延时8s 后自动合上7ZK ，发电机带负荷。
同时，注意检查发电机各指示参数，恢复见8.3.4。
