Zr4合金薄片材料的应变疲劳与寿命估算
等效换算， 但这种传统方法有时会带来较大误差， 因 此对漏斗形试样进行精确的弹塑性分析有利于给出 恰当的应变等效换算方法， 以提高寿命估算精度; @A! ’ 合金因具有优异的耐高温水腐蚀和耐辐射 性能而用作核燃料包壳材料; 由于燃料包壳的薄壁 特性、 材料的昂贵性，以及出于研究材料工艺 （如
万方数据
89
西. 安. 交. 通. 大. 学. 学. 报. . . . . . . . . . . . . . . . . . 第 %9 卷.
热处理、 渗氢处理、 辐射处理） 对材料性能影响的迫 切需要，开展基于薄片小试样的应变疲劳试验与寿 命估算对核电工程安全控制具有重要意义! 国内外 $ 合金应变疲劳研究所采用的试样类型多集 对 "# ! 中于棒材或合金管试样
［ %， $］
绝对误差小于 4! 44%1 ! 疲劳加载速率 （ 轴向应变 G I） 为 4! 44( G I! 采用载荷下降 &,1 作为试样失效的 判据! 采 用 有 限 元 分 析 软 件 =/5! ;<J#<0 和 =/5! +<IJ#<0 对试样进行非线性弹塑性分析! !# $" %&! ’ 合金的基本性能与本构模型 对于幂率材料， K<)>3#LM6ILNNO 本构模型可以 很好描述材料的单调拉伸应力M应变关系 （ ! " !4 ） （&） " " "4 # ! " "4 $ # 式中： 流动应力 "、 ! 近似取为工程应变和工程应力； （ ! > P !4 & ( ） " (， !4 7 ! > 为抗拉强度， !4& ( 为工程屈服 应力； 流动应变 "4 7 !4 " ! ， ! 为材料的弹性模量； % 和 # 分别为强化指数和强化系数& 根据 "# ! $ 合金等 直薄片试样的单拉曲线， 得到 !4 为 $4$ =;<， "4 为 4D 44$ &$ ， % 为 && & -4 ， # 为 (D 8&9 & 对于薄片漏斗试样横向应变向等直试样轴向应 变的等效换算， 等直横向弹性模量 ! Q 和漏斗试样 横向弹性模量 ! ’Q 是一对重要的材料特性 （ 上标 “ ’” 表示与漏斗试样相关的属性） & 横向弹性模量测试 方法是， 对等直和漏斗薄片试样， 在弹性范围内连续
［ ’］
取为漏斗试样圆弧细腰部两侧边界节点的横向位移 均值之和除以试样细腰部宽度% 将有限元分析计算 （(） 可得到 $% 结果 ! (. 和 ! . 代入式 图 1 给出了有限元分析方法得到的 $ ! !+ 和 $- ! 当材料处于弹性受载状态时， 形状因 ! 关系% 可见， 子近似为常数， 即 $ - $ , -0 % 7(’ ； 当轴向应变超过 0< 00’ & 时， 材料已进入弹塑性状态， 此时 $ ! ! + 表现
［ ,， -］
采用薄片漏斗试样解
决了细腰部横向应变循环的控制， 但是薄片漏斗试 样到等直试样的局部应变等效问题尚未获得解决， 如沿用传统等效公式对疲劳寿命进行估算将有较大 偏差! 本文完成了 &! % )) 厚 "#! $ 合金的应变疲劳试 $ 合金漏斗形薄片小试样的局部应 验， 并提出了 "#! 变等效方法， 给出了薄片 "# ! $ 材料的等幅应变疲劳 寿命估算模型!
&. 研究条件与试验结果
! ! !" 试验材料、 试样、 设备、 有限元软件 试验材料为国产 "# ! $ 合金， 试样化学成分 （质 万方数据 /0 &! ,1 ， 23 4! (1 ， 5# 4! &1 ， 6 量分 数 ）为： 4! &1 ，"# （ 余量） ! 材料的机械性能为： ! 7 89 :;<， $ 合金薄片的厚度 !4! ( 7 %$& =;<，! > 7 $-, =;<! "#! 为 &! %% ))， 薄片漏斗试样的中部漏斗圆弧半径为 9 ))， 圆弧细腰部截面宽度为 9 )) （ 见图 & ） ! 薄片 等直段长度为 %4 ))! 试样先 等直试样宽为 9 ))， 进行酸洗 （ 酸液中 ?2、 ?+6% 和 ?( 6 的体积比为 &4 @ $,@ $, ） ， 然后进行固溶处理， 其方式为： & 4,4 A 下保温 &4 )B0， 空冷， 再在 C,4 A 下保温 &D , E， 空 冷， 最后再酸洗一次， 去除试样表面产生的氧化膜! 为消除薄板边缘几何不连续产生的附加应力集中， 对试样圆弧部分进行了倒角和抛光处理! 试验设备为 =F/948 G (,*+ (44 +・) 拉扭试验 机! 单拉性能试验采用 =F/-%(! &&H! 4( 轴向引伸计， 疲劳试验采用 =F/-%(! -&H ! 4( 径向引伸计! 引伸计 和载荷传感器的精度为 4! , 级! 试验采用横向应变 幅控制， 循环控制波形为三角波， 应变幅控制的
和 ( ’ 分别为等直试样宽度和漏斗试样圆弧细腰部
’ ’ 宽度） ， !! "Q 和 ! ! " Q 试验关系的线性回归线斜率
即作为横向弹性模量 ! Q 和 ! ’Q & 试验得到的 ! Q 和 ! ’Q 分别为 (9$ :;< 和 $-9 :;<& ! & (" 常温疲劳试验结果 在常温下完成了 && 个漏斗试样横向应变控制 的等幅应变疲劳寿命试验& 漏斗薄片试样的弹塑性 横向应变幅 "" ’Q " ( 与倍寿命 ( ) R 之间关系的 % 条试 验曲线由图 ( 给出&
%; ,=PG9>=: ZNY .=[9A=P9AY F9A ,VS:N=A /VN: =>R B=PNAG=:，,VS:N=A \9WNA 1>EPGPVPN 9F CTG>=，CTN>URV ?$&&’$ ，CTG>=）
4:1%"&7%：- ENAGNE 9F EPA=G> F=PGUVN PNEPE 9> EQ=:: E:GSN EONSGQN>E WGPT $ ] % QQ PTGS^>NEE 9F @A! ’ =::9Y WNAN S9>D RVSPNR; -SS9ARG>U P9 N_ONAGQN>P=: =>=:YEGE =>R 6\/6（ 6:=EPGS =>R \:=EPGS /G>GPN 6:NQN>P ->=:YEGE） ，S9>SNOPE 9F N:=EPGSDO:=EPGS ET=ON F=SP9AE =>R N‘VGX=:N>P \9GEE9> ’ E A=PG9 WNAN OANEN>PNR; -> N‘VGX=:N>P EPA=G> QNPT9R ANEV:PNR FA9Q 6\/6- W=E RNXN:9ONR P9 PA=>EF9AQ PA=>EXNAEN EPA=G> 9F [VU:NDEONSGQN> P9 V>G=_G=: EPA=G> ， =>R PW9 EGQO:GFGNR ND ‘VGX=:N>P EPA=G> N‘V=PG9>E WNAN ANS9QQN>RNR; IY PTN >NW N‘VGX=:N>P EPA=G> N‘V=PG9>E，B! C （ B=>E9>DC9FFG>） F=PGUVN Q9RN:E 9F @A! ’ =::9Y WNAN 9[P=G>NR [=ENR 9> PTN EPA=G> F=PGUVN PNEP ANEV:PE 9F @A ! ’ =::9Y; 3TN ANEV:PE ET9W PT=P F9A EQ=:: E:GSN EONSGQN> ，PTN :GFN OANRGSPG9> ANEV:PNR FA9Q PTN PA=RGPG9>=: QNPT9R T=E ‘VGPN :=AUN E=FN F=SP9A; a9WNXNA， PTN :GFN OANRGSPG9> ANEV:PNR FA9Q PTN OANEN>P PW9 EGQO:GFGNR N‘VGX=:N>P EPA=G> QNPT9RE T=XN AN=E9>=[:N E=FN F=SP9A ， A=>UG>U FA9Q $ P9 % PGQNE; ;,6<3"-1：/#01"2-3 "22-3；450"#’ 6"5#+&)；47"8) 6"15-0；2#6) )45#*"5#-’；6#’#5) )2)*)’5 "’"234#4 # # 在工程结构疲劳断裂分析中， 一般认为疲劳裂 纹的形成寿命由构件危险部位的局部应力 ! 应变历 程所决定
; 由于构件试验困难， 通常采用等直试
样疲劳试验来模拟结构疲劳， 进而通过对结构变形 进行精确的弹塑性分析实现等直试样 ! 结构之间的 等效疲劳分析; 当等直试样不能满足试验控制时， 采 用漏斗试样进行试验是较好的选择; 国标推荐采用
收稿日期：%&&! ! &? ! $?; # 作者简介：蔡力勋 （ $KJK H ） ， 男， 教授; # 基金项目：四川省应用基础研究 基 金 资 助 项 目 （ &%48&%K ! &%" ） ；核燃料与材料国家重点实验室基金资助项目 （ J$’"$&%&%&!@7"J&$ ） ;
高温合金钢的疲劳寿命预测与寿命评估方法研究

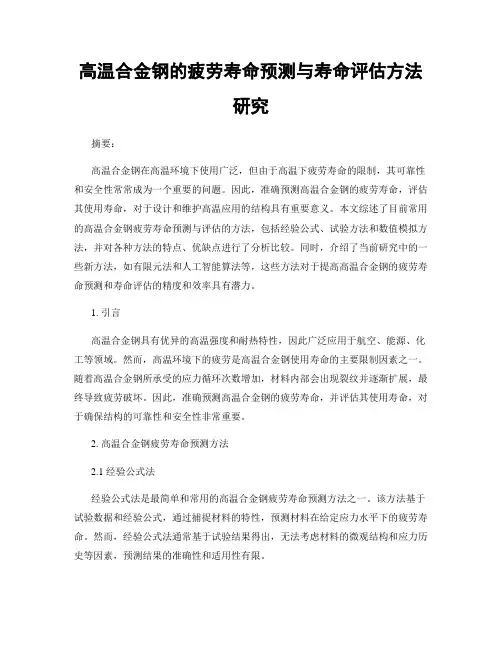

高温合金钢的疲劳寿命预测与寿命评估方法研究摘要：高温合金钢在高温环境下使用广泛，但由于高温下疲劳寿命的限制，其可靠性和安全性常常成为一个重要的问题。
因此，准确预测高温合金钢的疲劳寿命，评估其使用寿命，对于设计和维护高温应用的结构具有重要意义。
本文综述了目前常用的高温合金钢疲劳寿命预测与评估的方法，包括经验公式、试验方法和数值模拟方法，并对各种方法的特点、优缺点进行了分析比较。
同时，介绍了当前研究中的一些新方法，如有限元法和人工智能算法等，这些方法对于提高高温合金钢的疲劳寿命预测和寿命评估的精度和效率具有潜力。
1. 引言高温合金钢具有优异的高温强度和耐热特性，因此广泛应用于航空、能源、化工等领域。
然而，高温环境下的疲劳是高温合金钢使用寿命的主要限制因素之一。
随着高温合金钢所承受的应力循环次数增加，材料内部会出现裂纹并逐渐扩展，最终导致疲劳破坏。
因此，准确预测高温合金钢的疲劳寿命，并评估其使用寿命，对于确保结构的可靠性和安全性非常重要。
2. 高温合金钢疲劳寿命预测方法2.1 经验公式法经验公式法是最简单和常用的高温合金钢疲劳寿命预测方法之一。
该方法基于试验数据和经验公式，通过捕捉材料的特性，预测材料在给定应力水平下的疲劳寿命。
然而，经验公式法通常基于试验结果得出，无法考虑材料的微观结构和应力历史等因素，预测结果的准确性和适用性有限。
2.2 试验方法试验方法是高温合金钢疲劳寿命预测中常用的方法之一，它直接测量材料在不同应力水平下的疲劳寿命。
常见的试验方法包括疲劳试验和循环应变试验。
疲劳试验通过加载和卸载来模拟实际工况下的应力循环，通过观察试样的疲劳破坏形态和记录破坏次数，得到疲劳寿命。
循环应变试验则通过施加不同的循环应变来评估材料在高温下的疲劳性能。
虽然试验方法能够提供更准确的疲劳寿命数据，但试验成本高、时间长，且无法考虑材料微观结构和应力历史等因素。
3. 高温合金钢寿命评估方法3.1 经验公式法与疲劳寿命预测类似，经验公式法也是一种常用的高温合金钢寿命评估方法。
疲劳寿命预测方法概述_龙老虎
如 发动 机气 缸 阀 门弹 簧
。
、
汽 轮 机叶 片
、
一 般机 械等 仁 J 是 一 种控制 疲劳 裂纹萌 生 的疲 劳寿 命 预测 方 法
Z
,
疲劳 寿 命预 测
控 制裂 纹 发
展 阶段 段
基 本 原理 理
控制 裂纹 纹 萌生
控制 扩 裂纹 展纹
断裂 力 学方 法
唯 象方法 法
,
,
损 伤容 限
疲 劳设 计
h t
o
ds
d
a m
n
a g
e
t le o
m h t
d
a d d n
o n
b i li y t
ig n
m th d
u e
la s s
e
if i
e a
th
e
b
e
a s s u ln
Ptio n s
a n r
g
e
e .r
ee
o
a n
h t
d is
r a n
Pp a
f
a p
P li
i t a
o r
o
:
f h t
永 远 不 会 断裂
。
另 一 种 无 限寿命 设 计 方 法 是 从 断裂 力学 的角 度 认 为 当 零 件 的应 力 强 度 因 子 幅
,
八 K
小于
,
该 材 料 的疲 劳 裂纹 扩 展 门槛 值 时 就 不 会 有疲 劳裂 纹扩展 发 生 从而 该零 件 也 永 远 不 会断 裂 具有 无 限寿 命 会断 裂
2 2
.
,
。
Zr-4合金变形及退火过程中组织与织构演变
Zr-4合金变形及退火过程中组织与织构演变由于其优异的耐腐蚀性能、较低的热中子吸收截面和适中的力学性能,锆(Zr)合金广泛应用在核工业领域。
Zr-4合金是一种典型的商用锆合金,主要用于制备核反应堆燃料组件中的包壳管和定位隔架。
本文研究了Zr-4合金在两种变形过程中(轧制、平面内单向压缩)以及后续退火过程中的组织与织构演变规律与机制,为Zr-4合金成形性能的进一步提升奠定了一定的理论基础。
以热轧退火态的Zr-4板材为实验材料,以电子背散射衍射(EBSD)为主要研究方法,首先分析了初始Zr-4合金板材分别在室温和液氮温度下的轧制变形和后续退火处理过程中的组织演变规律。
然后,针对轧制、退火处理后的Zr-4合金板材,研究了轧制方向压缩变形以及后续退火过程中的组织与织构演变规律及机制。
主要结论如下:在液氮温度下、轧制变形量达40%时,初始Zr-4合金板材中没有出现明显的孪晶片层,这可能是由于初始晶粒尺寸较小,激活孪生的应力较高有关。
与室温轧制相比,液氮轧制中的不均匀变形现象更加显著,这可能是因为滑移系的临界剪切应力(CRSS)值随着变形温度的降低而显著增加,从而增强了晶粒变形对初始取向的依赖性。
在相同轧制应变量条件下,与室温轧制相比,液氮轧制促进了再结晶晶粒的生长,这可能归因于低温轧制诱导的非均匀变形,这给予了再结晶晶核的尺寸优势和取向差优势。
针对液氮轧制+退火处理后的Zr-4板材的RD压缩变形过程中,随着变形量的增大,拉伸孪晶的面积分数和数量也随之增加。
在压缩变形后的退火过程中,预制孪晶界可能会发生热激活迁移,孪晶界的热迁移主要使得孪晶长大,同时促使孪晶诱导的织构组份得到强化。
预制孪晶界的热激活迁移与变形量的大小相关,较低变形量时,迁移温度越高,甚至在接近相变点温度时都不发生迁移;较大变形量时,迁移温度越低,这可能是因为大变形量造成了孪晶界面共格性的丧失(提高了孪晶界面的可动性),同时增加了孪晶界面两侧的应变能差异(提高了孪晶界面迁移的驱动力)。
基于Z_c参数的HP耐热合金高温蠕变及持久寿命的预测方法
第46卷第3期材料工程V。
1.46 No.32018 年3月第 112 —116 页Journal of MaterialsEngineering Mar. 2018 pp.112-116基于厶参数的H P耐热合金局温螺变及持久寿命的预测方法Prediction of High Temperature CreepDeformation and Rupture Life on HPHeat Resistant Alloy Using Zc Parameter李会芳，赵杰，程从前，闵小华，曹铁山，许军(大连理工大学材料科学与工程学院，辽宁大连116024)L IH u i-fang，Z H A O Jie，CHENG Cong-qian，MIN Xiao-hua，CAO Tie-shan，XUJun(School of Materials Science and Engineering,Dalian Universityof Technology,Dalian 116024, Liaoning,China)摘要：通过研究HP耐热合金的高温蠕变实验数据，提出一种基于乙参数的高温蠕变变形预测方法，并且利用该方法对HP耐热合金的高温蠕变性能进行预测和分析。
结果表明：在1000,980^和930^下，蠕变应变分别为0.5%和1%时，预测数据与HP耐热合金的蠕变实验数据符合较好。
同时利用基于乙参数的高温蠕变变形预测方法对H P耐热合金的高温持久寿命进行了评估，结果表明由该方法得到的预测主曲线与耐热合金的持久实验数据吻合较好。
关键词：HP耐热合金；蠕变；持久寿命预测；乙参数doi： 10.11868/j.issn.1001-4381. 2016. 000354中图分类号：TG132.3+3 文献标识码：八文章编号：1001-4381(2018)03-0112-05Abstract：Through the study on h igh temperature creep data of HP heat resistant alloy,a prediction method of high temperature creep deformation based on Zc parameter was proposed.The creep resis--ance of HP heat resistant alloy w as predicted by this method.The results indicate that the predicted data are in good agreement with the HP heat resistant alloy creep experimental data at 1000,980 °C and 930°C.At the same time,the creep rupture life of heat resistant alloy was evaluated by this method, the results show that the predicted principal curves agree well with the experimental data.Key words：HP heat resistant alloy；creep；rupture life prediction；Zc parameter随着科技的发展和工业需求的不断増长，高温合 金以其优良的抗蠕变性能与组织稳定性能[1]，在航空 航天的发动机、核工业的高热部件和发电厂的燃气轮 机等心脏部位获得大量应用[23]。
管材的低周疲劳性能分析及应变-寿命公式的确定与验证[1]
![管材的低周疲劳性能分析及应变-寿命公式的确定与验证[1]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/39706bd5240c844769eaee19.webp)
应力(MPa)
400
400
200
200
-0.003
-0.002
0 -0.001 0.000
-200
0.001
0.002
应变(mm/mm)
0.003
-0.003
-0.002
0 -0.001 0.000
-200
0.001
0.002
应变(mm/mm)
0.003
-400
-400
-600
-600
图 2 试件 A 部分滞后环
2 赵新伟, 韩晓毅, 罗金恒等. 西气东输用焊接钢管疲劳可靠性寿命评估[J]. 石油机械, 2005, 33(3): 10-13
3 姚卫星. 结构疲劳寿命分析[M]. 北京: 国防工业出版社, 2003: 36-38
4 徐灏. 疲劳强度设计[M]. 北京: 机械工业出版社, 1981: 277-288
当循环周次达到一定程度时两试件的应力幅值突然减少，即管材发生疲劳破坏，将循环稳定时
应力幅的75%作为管材的失效标准，则两个试件的低周疲劳寿命分别为14508和14018周次。
600
400
应力(MPa)
200
0 0
-200
-400
2000
4000
6000
8000 10000
循环周次
12000
14000
本文对某输油管道的管材分别进行了单向拉伸和低周疲劳测试，对其低周疲劳性能做了讨论， 并以拉伸实验为基础，通过经验公式计算出管材的应变-寿命公式（以Manson-Coffin公式为例）的各 项参数值，并以低周疲劳实验结果对该公式做进一步的验证，为管道的评价与安全运营提供参考依 据。

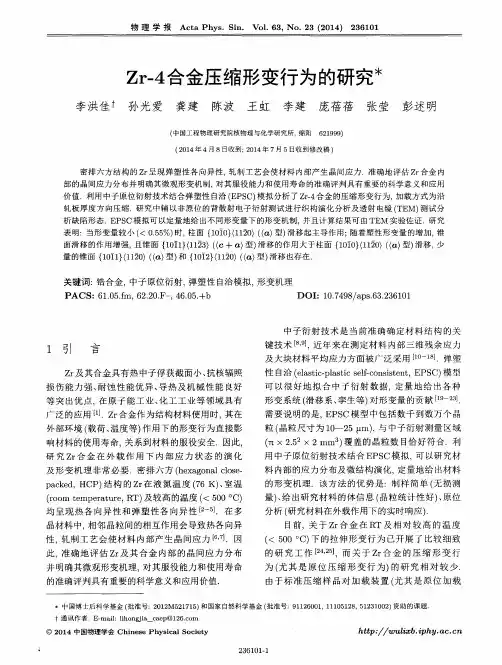

Zr-4合金压缩形变行为的研究
关键 词： 锆合 金 ， 中子 原位 衍射 ， 弹塑 性 自洽模 拟， 形变机 理
Ｐ Ａ ＣＳ ： ６ １ ． ０ ５ ． ｆ ｍ， ６ ２ ． ２ ０ ． Ｆ 一 ， ４ ６ ． ０ ５ ． ＋ ｂ
ＤＯＩ ： １ ０ ． ７ ４ ９ ８ ／ ａ ｐ ｓ ． ６ ３ ． ２ ３ ６ １ ０ １
广泛 的应 用 ［ １ ］ ．Ｚ ｒ 合金 作 为结 构材 料使 用 时 ， 其在
外 部环 境 （ 载荷 、 温 度 等） 作用 下 的形变 行 为直 接影
响材 料 的使 用寿 命 ， 关 系到材 料 的服 役安 全 ．因此， 研 究ｚ ｒ 合 金 在 外 载 作 用 下 内 部 应 力 状 态 的 演 化 及 形变 机 理 非常 必 要 ．密 排六 方 （ ｈ ｅ ｘ ａ ｇ ｏ ｎ ａ ｌ ｃ ｌ ｏ ｓ ｅ
４２ １ ４ ４ ４
参考 文献
Ｎｏ ｒ ｔ ｈｗｏ ｏｄ Ｄ Ｏ １ ９ ８ ５ Ｍ ａｔ ｅ ｒ ．Ｄ ｅ ｓ ．６ ５ ８ ［ １ ］ Ｆｉ ｓ ｈｅ ｒ Ｅ Ｓ．ＲＪ ｅ ｎ ｋｅ ｎ Ｃ Ｊ １ ９ ６ ４ Ｐｈｙ ｓ ．Ｒｅ ｖ ．１ ３５ Ａ４ ８ ２ 【 ２ ］ Ｔｏ ｍｅ Ｃ Ｎ，Ｍ ａｕ ｄｌ ｉ ｎ Ｐ Ｊ ，Ｌｅ ｂｅ ｎｓ ｏｈ ｎ Ｒ Ａ ，Ｋａｓ ｃ ｈ ｎｅ ｒ Ｇ 【 ３ ］
为（ 尤 其 是 原 位 压 缩 形 变 行 为） 的研 究相对较 少． 由于标准压缩样 品对加载装 置 ｆ 尤 其 是 原 位 加 载
１ １ ２ ６ ０ ０ １ ， １ １ １ ０ ５ １ ２ ８ ， ５ １ ２ ３ １ ０ ０ ２ ） 资 助 的课 题 中国博 士后科 学基金 （ 批准号： ２ ０ １ ２ Ｍ５ ２ １ ７ １ ５ ） 和国家 自然科学基金 （ 批 准号 ９ 十通 讯 作 者 ．Ｅ— ｍａ ｉ ｌ ：ｌ ｉ ｈ ｏ ｎ ｇ ｊ ｉ ａ ＿ｃ ａ ｅ ｐ ＠１ ２ ６ ． ｃ ｏ ｍ
高温合金钢的疲劳寿命预测与评估
高温合金钢的疲劳寿命预测与评估高温合金钢是一种重要的材料，广泛应用于航空航天、能源等领域。
然而，在高温环境下，高温合金钢容易出现疲劳破坏，降低其使用寿命和可靠性。
因此，对于高温合金钢的疲劳寿命预测与评估显得尤为重要。
疲劳寿命预测与评估是通过对材料进行试验和分析，结合疲劳损伤理论和数值计算方法，来估计材料在特定工况下的寿命。
对于高温合金钢而言，其疲劳寿命预测与评估可以通过以下几个方面进行：首先，需要对高温合金钢的材料性能进行测试和分析。
这包括材料的化学成分、热物理性质、力学性能等。
通过实验和分析，可以获得材料在高温环境下的材料性能，进而为后续的疲劳寿命预测和评估提供基础数据。
其次，需要进行高温疲劳试验。
在高温环境下，对高温合金钢进行疲劳试验，以获取其在不同应力水平下的疲劳寿命曲线。
通过对试验结果的统计分析，可以得出高温合金钢的疲劳寿命与应力水平、温度等因素之间的关系。
接下来，需要根据疲劳损伤理论进行疲劳寿命预测。
疲劳损伤理论认为，材料在受到交变载荷作用下，会发生疲劳损伤，最终导致疲劳破坏。
通过根据高温合金钢的疲劳试验结果，结合疲劳损伤理论进行计算，可以预测材料在不同工况下的疲劳寿命。
最后，需要进行疲劳寿命评估。
疲劳寿命评估是对疲劳寿命预测结果的验证和确认。
通过与实际使用情况的对比，评估预测结果的准确性和可靠性。
如果对于高温合金钢的预测结果与实际使用情况相符，那么可以认为疲劳寿命预测是准确可靠的。
在进行高温合金钢的疲劳寿命预测与评估时，还需要考虑一些其他因素。
例如，材料的表面处理、工艺参数、应力集中等因素都可能对疲劳寿命产生影响。
因此，在进行预测和评估时，需要综合考虑这些因素，并进行相应的校正和修正。
总之，高温合金钢的疲劳寿命预测与评估是提高材料可靠性和寿命的重要工作。
通过对材料性能进行测试和分析，进行高温疲劳试验，应用疲劳损伤理论进行预测计算，并进行评估和验证，可以为高温合金钢的设计和使用提供科学依据。
金属疲劳寿命预测
金属疲劳寿命的预测摘要当一个金属样品受到循环载荷时，大量的起始裂纹将在它的体内出现。
样品形成了有初始裂纹的样本：样品越大，样本也越大。
在作者先前的研究中表明，在极值统计的帮助下，通过估计最大预期裂纹深度能够预测疲劳极限。
本来表明，在一个类似的方式下，疲劳极限以上的疲劳裂纹萌生时间是可以预测的。
用最小的分布可得到最短预期初始时间的预测，代替了用最大分布估计最大裂纹尺寸，并以广泛的实验数据获得了好的赞同。
本文为构件的总的疲劳寿命估计提供了一种新的方法。
当得知了预计的裂纹萌生寿命和临界裂纹尺寸时，稳定的裂纹扩展就能通过Paris law计算出来。
总的疲劳寿命的估算值是裂纹萌生和裂纹扩展的总和。
本文介绍的是：为发现任何一种材料裂纹萌生寿命而相应的构建设计曲线的方法。
1、介绍估计金属构件疲劳寿命的最古老和最常用的方法是S-N曲线，尽管它的缺点众所周知。
其中之一是，因观察试样缺口的光滑程度不同而使得疲劳寿命有很大的不同。
有些手册尝试通过为不同的应力值浓度的因素单独设计曲线解决这个问题，如Buch。
其被当时看作是避免这一问题的局部应变方法。
在这种方法中，提出了无论试样的形状如何，相同的应变振幅总是相同的疲劳寿命。
一个构件的总疲劳寿命可以分为3个阶段：裂纹产生、裂纹稳定扩展和裂纹失稳生长。
最后一个阶段很迅速，在估计总的疲劳寿命时可以在实际工作中忽略。
利用LEFM可获得裂纹稳定生长的可靠样本。
不同几何的应力强度因子和所收录例子的大量的公式都可在文献中找到，并且权函数的使用为扩展这种方法的使用提供了可能性。
用类似LEFM的方式对裂纹初始相位的建模，或裂纹的扩展做了很多的尝试，例如：Miller，Austen，Cameron and Smith。
另一种方法是用局部应变方法仅对初始寿命进行估计，然后用LEFM和一个合适的计算机程序完成对总疲劳寿命的计算。
经Makkonen研究表明，统计方法能够用来预测金属构件的疲劳极限。
弹性材料的力学性能与疲劳寿命研究
弹性材料的力学性能与疲劳寿命研究弹性材料是一类具有良好的回弹性能以及高度变形能力的材料，广泛应用于各个领域，如机械工程、建筑工程、汽车工程等。
在工程应用中，了解弹性材料的力学性能，特别是疲劳寿命，对材料的设计和使用具有重要意义。
弹性材料的力学性能直接与其组织结构和化学成分有关。
例如，弹性体的分子链结构可以通过交联加强，从而获得更高的弹性模量和耐疲劳性能。
此外，材料的形状和尺寸对力学性能也有影响。
改变材料的形状和尺寸，可以通过减小应力集中和增加材料的抗拉强度来提高其力学性能。
疲劳寿命是材料在循环载荷下断裂前所能承受的循环载荷次数。
疲劳是一种渐进的、逐渐积累的现象，材料在循环载荷下会逐渐发生裂纹，最终导致断裂。
疲劳断裂在实际工程中是一种常见的失效模式，因此疲劳寿命研究对材料的设计和可靠性评估至关重要。
疲劳寿命的预测是弹性材料力学性能评估的核心问题之一。
传统的方法包括试验和数值模拟。
试验方法通过在实验室中施加不同幅值和频率的循环载荷，测量材料的疲劳寿命，从而得到材料的疲劳性能曲线。
数值模拟方法基于材料的力学性质和疲劳断裂机制，利用有限元方法等数学模型，预测材料在不同载荷条件下的疲劳寿命。
近年来，随着先进试验技术和计算机模拟技术的发展，疲劳寿命预测的精度得到了显著提高。
例如，通过在试验中使用高精度力传感器和位移传感器，可以准确测量材料在不同载荷下的应力和应变，从而为疲劳寿命预测提供更准确的数据。
同时，使用基于材料力学行为的数值模拟方法，可以更好地理解材料的疲劳断裂机制，从而提高疲劳寿命的预测精度。
弹性材料的疲劳寿命研究不仅对于工程应用具有重要意义，还对于材料科学的发展有着深远的影响。
通过深入研究材料的力学性能和疲劳寿命，可以揭示材料内部的微观结构和变形机制，为材料设计和制备提供指导。
同时，疲劳寿命的研究也为其他材料性能的研究提供了借鉴和参考。
比如，弹性材料的疲劳寿命研究可以与材料的抗拉强度、硬度等性能指标进行对比，从而更全面地评估材料的力学性能。
Zr-4合金小试样高温疲劳行为研究
材料试验机的 ＰＤ增益调节器参数 ， Ｉ 实现了漏斗
图 １ 薄 片漏斗试样几 何尺寸（ ｍｍ）
Ｆｇ １ Ｓ ｅｉ ｅ ｍｅ ｓ ｎｍｍ） ｉ． ｐ ｃｍ ｎＤｉ ｎ ｉ （ ｏ
形薄片小试样在室温和 ４０ ０ ℃高温下的应变循环
收稿 日期 ：２ ０ －ｌ１ ：修回日期 ：２ ０－８ ７ ０ ５Ｏ －７ ０５０ － ２
及低周疲劳实验 ；通过 Ｅ Ｆ Ａ 弹塑性有限元分 ＰＥ （
析） 得到了横向应变向轴 向应变换算的等效公式 ， 进而得到 了 ｚ ４合金应变循环性能和疲劳寿命 卜 估算模型 。
注Ｉ 。 卜 反应堆运行期间， 引 由于堆功率的波动及水
冷却介质的流动 ，使包壳结构经受了循环载荷的 作用【 。随着循环次数的增加 ，累积的塑性变 ｌ ’ 形在达到许用应变之前 ， 可能先发生疲劳损伤而
导致包壳结构 的破坏。因此 ，锆合金的循环及疲 劳行为研究对反应堆的设计与安全运行具有重要 意义 。 国内外在研究 Ｚ－ ｒ ４合金应变疲劳行为时多 采用棒材或合金管试样【 ４ ！］ ’ ０对于板材试样 ，特
别是 １ ２ ｍ厚薄片试样 ，由于柔度大 、 ～ｍ 力响应
２ 研究条件
２１ 材料与试样 ． 试样材料 为国产 ｚ．合金 ， ｒ ４ 试样化学成分（ 质
／（ ｂ 低于 ３ ０Ｎ 、 ０ ０ ） 易失稳 ，采用等直试样时不能 实现等幅循环试验控制 ，而采用漏斗型试样完成
料 的单调 拉 伸试 验 ，该 试 样 等直 段 的 宽度 为
８ ｍ，长度为 ３ ｍ ａ ｒ ０ ｍ，两端夹持段结构与漏斗试
等幅应变疲劳有较大难度 ，因此基于锆合金薄片 小试样的应变疲劳研究开展较少。已有工作实现 了薄片漏斗试样细腰两端 的横 向应变测量与循环 控制 ， 但是未正确解决该漏斗试样到等直试样的 局部应变等效换算 。
