信号与系统实验指导书信号与系统matlab实验信号与系统实验指导书一、实验目的1、掌握用Matlab绘制波形图的方法，学会常见波形图的绘制。
2、掌握用Matlab编写函数的方法3、通过对周期信号和非周期信号的观察，加深对周期信号的理解。
二、实验内容1、实验原理与计算实例1.1 绘制波图的基本函数 Matlab是一种基于矩阵和数组的编程语言，它将所有的变量都看成矩阵。
它不仅有强大的计算功能，还有各种各样的画图功能。
这里主要介绍信号与系统分析中常见的几个Matlab函数，包括Matlab提供的内部函数和自定义函数。
我们可以在命令窗口中每次执行一条Matlab语句；或者生成一个程序，存为M文，供以后执行；或是生成一个函数，在命令窗口中执行。
下面介绍几个基本函数。
（1）单位阶跃函数 M文名：u.m%单位阶跃函数（连续或离散）%调用格式 y=u（t）产生单位阶跃函数 function y=u(t) y=(t>=0)（2）门函数 M文名：rectplus.m，是Matlab的内部函数。
调用格式 y=rectplus(t)产生高度为1，宽度为1的门函数调用格式y=rectplus(t，W) 产生高度为1，宽度为W的门函数（3）三角脉冲函数 M文名：tripuls.m，是Matlab的内部函数。
调用格式 y=tripuls(t) 产生高度为1，宽度为1的三角脉冲函数调用格式 y=tripuls(t，w) 产生高度为1，宽度为w的三角脉冲函数调用格式 y=tripuls(t，w,s)产生高度为1，宽度为w的三角脉冲函数,-1<s<1。
当s=0时，为对称三角形；当S=-1时，为三角形顶点左边。
（4）抽样函数 M文名：Sa.m %抽样函数（连续或者离散）% 高度为1 % 调用格式 y=Sa(t),产生高度为1，第一个过零点为π function f=Sa(t)f=sinc(t./pi) %sinc(t)=sin(πt)/(πt)是MATLAB函数（5）符号函数 M文名：sign.m是Matlab的内部函数。
现代控制理论-基于MATLAB的实验指导书课程设计指导书
现代控制理论基于MATLAB的实验指导书第一部分实验要求1．实验前做好预习。
2．严格按照要求操作实验仪器，用毕恢复原状。
3．实验完成后，由指导教师检查实验记录、验收仪器后，方可离开。
4．实验报告应包括以下内容：1）实验目的；2）实验原理图；3）实验内容、步骤；4）仿真实验结果（保留仿真实验波形，读取关键参数）；5）仿真实验结果分析。
第二部分MATLAB平台介绍实际生产过程中，大部分的系统是比较复杂的，并且要考虑安全性、经济性以及进行实验研究的可能性等，这在现场实验中往往不易做到，甚至根本不允许这样做。
这时，就需要把实际系统建立成物理模型或数学模型进行研究，然后把对模型实验研究的结果应用到实际系统中去，这种方法就叫做模拟仿真研究，简称仿真。
到目前为止，已形成了许多各具特色的仿真语言。
其中美国Mathworks软件公司的动态仿真集成软件Simulink与该公司著名的MATLAB软件集成在一起，成为当今最具影响力的控制系统应用软件。
国内MA TLAB软件的著名论坛为“MATLAB中文论坛”，网址为：https:///forum.php，建议同学们注册并参与论坛相关内容的讨论。
图1 MA TLAB仿真环境第三部分 实验实验一线性系统的时域分析实验目的熟悉MATLAB 环境，掌握用MATLAB 控制系统工具箱进行线性定常系统的时域分析、能控性与能观性分析、稳定性分析的方法。
实验要求完成指导书规定的实验内容，记录并分析实验结果，写出实验报告。
实验内容1．已知系统的状态模型，求系统在单位阶跃输入下的各状态变量、输出响应曲线。
例：[]⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡2121214493.69691.1,0107814.07814.05572.0x x y u x x x x 。
键入：a = [-0.5572, -0.7814; 0.7814,0]; b = [1; 0]; c = [1.9691,6.4493]; d = 0;[y, x, t]=step(a, b, c, d); plot(t, y); grid （回车，显示输出响应曲线。

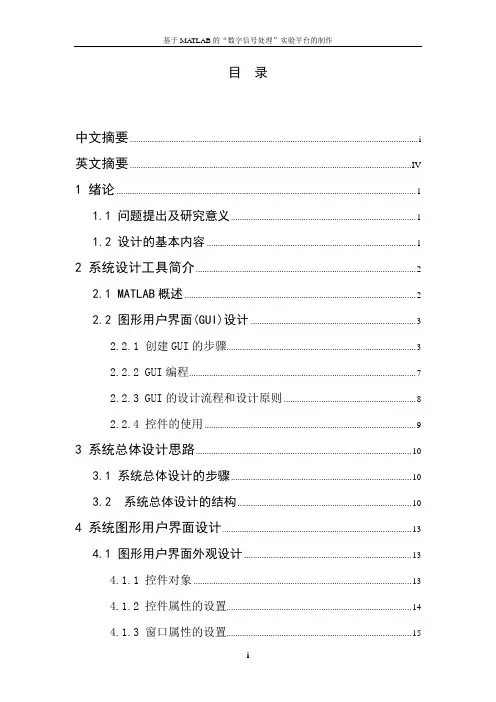

基于MATLAB的“数字信号处理”实验平台的制作毕业设计
