北师大版数学九年级上册 课件 5.2视图1
情境引入
• 小明昨天买了一本词典，假如有一束平 行光线从正面、左面、上面照射这本字 典，得到正投影图形是什么？
正面得到的投影
左面得到的投影
上面得到的投影
用小正方体 搭建一个几何体
左视图 从左面看到的图
到从 俯 上 的面 视 图看 图
“三视图”
你还记得 三视图吗？
你பைடு நூலகம்画出这个几何体的三视图吗？
“三视图”
左视图 从左面看到的图
到从 俯 的上 视 图面 看图
请画出这个 几何体的三 视图
“三视图” 知多少
主视图 左视图
高
长
宽
俯视图
如图4-12，假设有一束平行光线从正面投射到图中的物 体上，你能想象出它在这束平行光线下的正投影吗？把你 想象的正投影画出来，并与同伴交流．
如果平行光线从左面 投射到图中的物体上，情 况又如何？如果平行光线 从上面投射到图中的物体 上呢？
活动探究
正面得到的视图 主视图
左面得到的视图 左视图
上面得到的视图
俯视图
物体的正投影称为物体的视图 从正面得到的视图叫做 主视图 从左面得到的视图叫做 左视图 从上面得到的视图叫做 俯视图
议一议（1）图4-14中物体的形状分别可以看成什么样的几 何体？与同伴交流．
（2）在图4-15中分别找出上述几何体的主视图．
从左面得到的视图叫做 左视图
从上面得到的视图叫做 俯视图
A
B
C D
知识技能 1．（1）画出图中各物体的主视图、左视图和俯视图； （2） 请找出一些类似形状的物体，并尝试画出它们的三种 视图．
画出下面每种物品所对应的三视图
画出下面每种物品所对应的三视图
你画对了吗？
主视图
左视图
俯视图
数学理解
2．根据下列主视图和俯视图，找出对应的物体．
课堂小结
物体的正投影称为物体的视图 从正面得到的视图叫做 主视图
（3）图4-14中各物体的左视图是什么？俯视图呢？ 与同伴交流．
圆柱、圆锥和球．圆柱、圆锥和球的三种视图如下表所示：
蒙古包的三视图
主视图
左视图
俯视图
.
随堂练习 1.找出图中每一物品所对应的主视图
随堂练习 2．将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按 如图所示的方式摆放在一起，其主视图是（ D ）．
《视图》PPT课件 北师大版九年级数学
一大一小两个长方体组成
假如一束平行光线从正面、左面、
上面投射到物体上，你能想象出它的
正投影吗？试着画出来.
图1
探究新知
图2
主视图 左视图 俯视图
探究新知
像这样，用正投影的方法绘制的物体在投影 面上的图形，称为物体的视图. 通常我们把从正面 得到的视图叫做主视图；从左面得到的视图叫做 左视图；从上面得到的视图叫做俯视图.
（C）
（D）
探究新知
图1是一个正三棱柱. 1. 你能想象出这个正三棱柱的主视图、
左视图和俯视图吗？你能画出它们吗？
图1
探究新知
2. 小亮画出了这个正三棱柱的主视图、左视图和 俯视图（如图2），你同意他的画法吗？
主视图 左视图 俯视图
图2
图1
探究新知
3. 你所画的主视图与俯视图中有哪些部分对应相等？主视 图与左视图中有哪些部分对应相等？左视图与俯视图呢？ 与同伴交流.
左视图和俯视图.
图4
典例精讲
解：在画视图时，看的见部分的轮廓线要画成实线， 看不见部分的轮廓线要画成虚线. 这个四棱柱的 三种视图如图5所示.
主 视 图
左 视 图
俯
图4
视 图
图5
探究新知
做一做
两个三棱柱的底面均为等腰直角三角形，它们的 俯视图分别如图6所示，画出它们的主视图和左视图 .
（1）
（2）
探究新知
解：图（1）的主视图和左视图 可以是图7.
图（2）的主视图和左视图 可以是图8.
主 视 图
左
主
视
视
图
图
图7
左 视 图 图8
当堂训练
画出如图9所示几何体的主视图、左视图和俯视图.
北师大版九年级上册数学课件5.2视图(共52张PPT)
(第5题) 直三棱柱
(第6题)
6.一个直棱柱的主视图和俯视图如图所示.描述这 个直棱柱的形状,并补画它的左视图.
直五棱柱,底面是五边形
合作学习
你能从下面 (图3-22) 所给的三视图中推断 出它们分别表示什么几何体吗?
(1)
(2)
(3)
(4)
图3-22
下面所给的三视图表示什么几何体? 直四棱柱
下面所给的三视图表示什么几何体? 直五棱柱
下面所给的三视图表示什么几何体?
下面所给的三视图表示什么几何体?
下面所给的三视图表示什么几何体?
课内练习
1.某两个物体的三视图如图所示.请分别说出它们的形状.
直三棱柱
正四棱锥
2.由几个相同的小立方块搭
成的几何体的俯视图如图所 1 3
示.方格中的数字表示该位置
的小方块的个数.请画出这个
2
几何体的三视图.
3.一个几何体的三个视图都是全等的正方形, 则这 个几何体是_立_方__体__.
4.一个几何体的三视图都是半径相等的圆,则这个几 何体是___球____.
左面看的视图
请画出这个几何体的三视图.
这是一个立体图形的三视图，你能说出它的名称
下列是一个物体的三视图，请描述出它的形状
主视图 左视图 俯视图
用小立方块搭出符合下列三视图的几何体：
主视图
左视图
俯视图
正确
错误
下列是一个物体的三视图，请描述出它的形状
主视图
俯视图
左视图
主视图
俯视图
左视图
下面图(1)与图(2)是几个小方块所搭几何体俯视图, 小正方形中的数字表示在该位置的小立方块的个数. 请画出这两个几何体的主视图、左视图.
北师大版九年级数学上册《 第五章 投影与视图 5.2 视图》
北师大版九年级数学上册《第五章投影与视图 5.2 视图》一. 教材分析北师大版九年级数学上册《第五章投影与视图 5.2 视图》这一节主要让学生了解三视图的概念，学会如何从不同角度观察物体，并能够正确地画出物体的三视图。
教材通过丰富的图片和实例，引导学生探究和发现物体的不同视图，从而培养学生的空间想象能力和抽象思维能力。
二. 学情分析九年级的学生已经具备了一定的空间想象能力和抽象思维能力，他们对平面几何图形有较深入的了解。
但是，对于从不同角度观察物体，并画出其三视图，可能还存在一定的困难。
因此，在教学过程中，教师需要利用学生已有的知识基础，通过引导和探究，帮助他们理解和掌握三视图的概念。
三. 教学目标1.了解三视图的概念，知道主视图、左视图、俯视图的特点。
2.学会从不同角度观察物体，并能够正确地画出物体的三视图。
3.培养学生的空间想象能力和抽象思维能力。
四. 教学重难点1.重点：三视图的概念，主视图、左视图、俯视图的特点。
2.难点：如何从不同角度观察物体，并能够正确地画出其三视图。
五. 教学方法采用问题驱动法、合作交流法和实例分析法进行教学。
通过提出问题，引导学生思考和探究；通过合作交流，让学生分享和讨论自己的观点；通过实例分析，让学生直观地了解和掌握三视图的概念。
六. 教学准备1.准备一些实物模型，如立方体、圆柱体等。
2.准备多媒体教学课件，包括图片、实例和动画等。
七. 教学过程1.导入（5分钟）通过展示一些实物模型，如立方体、圆柱体等，让学生观察并思考：从不同的角度观察这些物体，你都能看到哪些图形？引导学生发现，从不同的角度观察物体，所能看到的图形是不同的。
2.呈现（10分钟）利用多媒体教学课件，呈现一些实例，让学生观察并回答问题：这些物体的三视图分别是什么？主视图、左视图、俯视图有什么特点？通过实例分析，让学生了解和掌握三视图的概念。
3.操练（10分钟）让学生分组合作，选取一些物体，尝试画出它们的三视图。

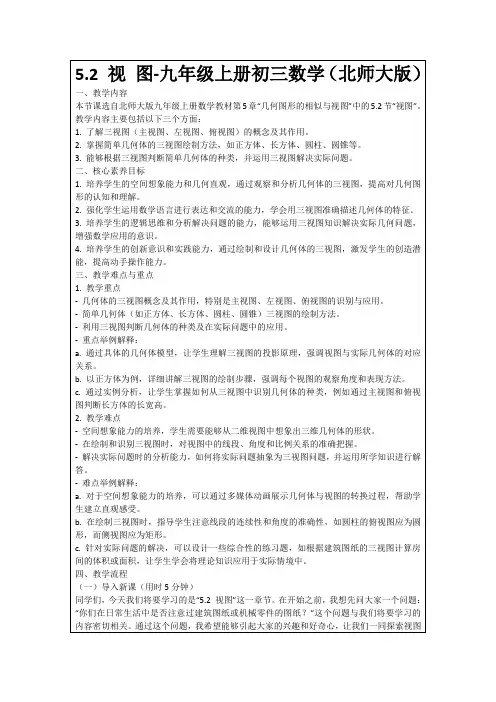

5.2视图-九年级上册初三数学(北师大版)
c.通过实例分析，让学生掌握如何从三视图中识别几何体的种类，例如通过主视图和俯视图判断长方体的长宽高。
2.教学难点
-空间想象能力的培养，学生需要能够从二维视图中想象出三维几何体的形状。
-在绘制和识别三视图时，对视图中的线段、角度和比例关系的准确把握。
五、教学反思
在今天的教学中，我发现学生们对于三视图的概念和绘制方法的理解程度各有不同。在导入新课的时候，通过提问日常生活中的实例，我发现有些学生能够迅速联想到建筑图纸或机械零件图，这说明他们已经在日常生活中有所观察和思考。然而，也有一部分学生对这个概念感到陌生，这就需要我在教学中更加注重激发他们的兴趣和好奇心。
2.实验操作：为了加深理解，我们将进行一个简单的实验操作，如用纸板制作一个正方体的三视图。
3.成果展示：每个小组将向全班展示他们的讨论成果和实验操作的结果。
（四）学生小组讨论（用时10分钟）
1.讨论主题：学生将围绕“三视图在实际生活中的应用”这一主题展开讨论。他们将被鼓励提出自己的观点和想法，并与其他小组成员进行交流。
1.理论介绍：首先，我们要了解三视图的基本概念。三视图是描述几何体在三个不同视角下的投影图，包括主视图、左视图和俯视图。它们是工程绘图和建筑设计中不可或缺的部分，帮助我们更直观地理解几何体的形状和结构。
2.案例分析：接下来，我们来看一个具体的案例。通过一个正方体的三视图，展示如何从这些视图中获取几何体的尺寸和形状信息。
学生小组讨论后，我让每个小组分享他们的成果，这是一个很好的互动和学习机会。通过分享，学生们不仅巩固了自己的知识，还从其他小组那里学到了不同的思考方式和解决问题的方法。但在这一环节，我也发现时间安排上有些紧张，可能需要在未来教学中调整时间分配，确保学生们有足够的交流和学习时间。
北师大版九年级数学上册课件：第五章 投影与视图
投影所在的平面叫做 投影面．
获取新知
有时光线是一组互相平行的射线，例如太阳光或探照灯 光的一束光中的光线，由平行光线形成的投影是平行投影．
例如，物体在太阳光的照射下形成的影子（简称日影） 就是平行投影．日影的方向可以反映时间.
我国古代的计时器日晷，就是根据日影来观测时间的．
皮影戏是利用灯光的照射，把影 子的影态反映在银幕（投影面）上的 表演艺术．
如图，把一根直的细铁丝（记为线段AB）放在三个不
同位置； （1）铁丝平行于投影面； （2）铁丝倾斜于投影面； （3）铁丝垂直于投影面（铁丝不一定要与投影面有公 共点）．
三种情形下铁丝的正投影各是什么形状？
A
B
A
BA
A1
p
B1 A2
B B2
B3
A
B
A
BA
A1
p
B1 A2
B B2
A3(B3)
通过观察，我们可以发现：
投
照射光线叫做投影线
影 面
投影所在的平面叫做 投影面．
由同一点（点光源）发出的光线形 成的投影叫做中心投影．
典例剖析
1.投影线的方向如箭头所示，画出图中圆柱体的 正投影：
2.确定图中路灯灯泡所在的位置.
o
小结：
物体上的点以及
它们影子上的对应点
的连线都过光源.
作法：①过一根木杆的顶端及其影子的顶端作一条直线；
• 又如何？如果平行光从上面投射到正方 体上呢？
获取新知
视图的定义：
• 像这样，用正投影的方法绘制的物体在投 影面上的图形，称为物体的视图. • 通常我们把从正面得到的视图叫做主视图， 从左面得到的视图叫做左视图，从上面得到的 视图叫做俯视图.
北师大版九年级数学上册《视图》课件
中心投影原理及应用
• 中心投影定义：中心投影是指所有投影线都交汇于一点的投影方式。根据投影线与投影面的相对位置，中心投 影可分为透视投影和轴测投影。
通过三视图（主视图、俯 视图、左视图）展示机械 零件的形状和尺寸，用于 指导加工和装配。
装配图
通过多个零件的视图组合 ，展示机械设备的整体结 构和装配关系。
工艺流程图
通过流程图的形式，展示 机械制造过程中的各个工 序和操作，以便进行生产 计划和调度。
其他领域应用拓展
地理信息系统（GIS）
通过地图的视图展示地理信息数据， 如地形、地貌、交通网络等，用于城 市规划、环境保护等领域。
练习题2
请画出给定几何体的主视图、左视图和俯 视图。
练习题3
请根据给定的三视图，尝试还原出原始的 几何体。
学生自主完成练习题并提交答案
学生活动
学生独立完成练习题，并在规定时间 内提交答案。
教师指导
教师巡视课堂，对学生遇到的问题进 行及时指导。
教师点评学生答案并给出正确答案
答案点评
教师对学生的答案进行点评，指出其中的优点和不足，并给出改进建议。
• 正投影特性：当投影线垂直于投影面时，物体的正投影具有真实性、积聚性和类似性。真实性是指物体上与投 影面平行的线段，其正投影长度不变；积聚性是指物体上与投影面垂直的线段，其正投影积聚为一点；类似性 是指物体上与投影面倾斜的线段，其正投影长度缩短，但形状不变。
• 斜投影特性：当投影线与投影面倾斜时，物体的斜投影不具有真实性、积聚性和类似性。斜投影的图形与物体 实际形状有差异，但可以通过一定的方法恢复物体的真实形状。
北师大版九年级数学第五章-投影第一课时精品PPT课件
概念解析
手电筒、路灯和台灯的光线可以 看成是从一点出发的， 像这样的光线所形成的投影称为中 心投影（central projection）. 思考:阳光下物体的影子是中心投影吗?
请画出图中双胞胎姐妹在路灯下的影子．
小结：发光点、物体上的点及其影子上的对应点 在一条直线上．
O
A
B
大显身手
1.在下列各图中，两根木棒的影子是在同一时刻、 一盏灯下形成的中心投影吗？
点光源下的影响物体 影子长短的因素有哪些？
思考1
请同学们画出小丽在走向路灯时三个时刻的影 子的情况，并思考在中心投影现象中，物体离光源 的远近的变化会对影子的长短带来怎样的变化.
结论:
物体离光源越 近,影子_越__短___.
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
物体离光源越 远,影子_越__长___.
思考2 一天晚上，姚明和潘长江并排走过
一盏路灯，他们的影子哪个更长？ 姚明
结论：人到点光源距离相同时 身高越高，影子__越__长______; 身高越低，影子__越__短______.
姚明和潘长江在路灯下的影子可能一样长吗？ 潘长江在路灯下的影子有可能比姚明长吗？
如图，一个广场中央有一盏路灯 思考：（1）高矮相同的两个人在这盏路灯下的影子 一定一样长吗？如果不一定，那什么情况下他们的 影子一样长？ （2）高矮不同的两个人在这盏路灯下的影子可能一 样长吗？
北师大版九年级数学上册投影第1课时课件
（2）固定小棒或纸片，改变手电筒（或台灯）的摆放 位置和方向，它们的影子分别产生了什么变化？
探究新知
手电筒、路灯和台灯的光线可以看成是从一个点 发出的，这样光线所形成的投影称为中心投影.
典例精讲
例 确定图1中路灯灯泡所在的位置.
第五章 投影与视图
5.1 投影（第1课时）
导入新课
窗框的影子 皮影
长椅的影子 手影
探究新知
物体在光线的照射下，会在地面或其他平面上留下 它的影子，这就是投影现象.影子所在的平面称为投影面.
探究新知
取一些长短不等的小棒和三角形、矩形纸片，用手电 筒（或台灯）等去照射这些小棒和纸片，视察它们的影子.
图1
典例精讲
解：过一根木杆的顶端及其影子的顶端画一条直线，再 过另一根木杆的顶端及其影子的顶端画一条直线，两线 相交于点O. 点O就是路灯灯泡所在的位置.
典例精讲
O
探究新知
议一议
如图2，一个广场中央有一盏路灯. （1）高矮相同的两个人在这盏路灯下的影子一定一样长吗？ 如果不一定，那么什么情况下他们的影子一样长呢？
2. 手电筒、路灯和台灯的光线可以看成是从 一个点 发出的，这样的 光线所形成的投影称为 中心投影 .
影子的形成需要“光线”“物体”“ 形成影子的面(投影面) ”三 个条件.
第1课时 中心投影
知识梳理 课时学业质量评价
1. 下列各种现象属于中心投影的是( A ) A. 晚上人走在路灯下的影子 B. 中午用来乘凉的树影 C. 上午人走在路上的影子 D. 早上升旗时地面上旗杆的影子
12345
北师大版九年级数学上册第五章教学课件：5.2 视图 (共22张PPT)
尝试画出它的主视图和左视图,并与同伴交流.
主视图 左视图
俯视图(1)
主视图
左视图
俯视图(2)
2.下图是底面为等腰梯形的四棱柱的俯视图 ,尝试画 出它的主视图和左视图,并与同伴交流.
主视图
左视图
俯视图(1) 主视图
左视图
俯视图(2)
1.找出图中每一物品所对应的主视图：
2.将两个圆盘、一个茶叶桶、一个足球和一个蒙古 包以如图的方式摆放在一起，其主视图是（ D ）
【例题】
你能画出它们的主视图、左视图、俯视图吗？
正三棱柱
四棱柱
正 三 棱 柱
主 视 图
左 视 图
俯 视 图
主 视 图
左 视 图
四 棱 柱
俯 视 图
【规律方法】在画图时,看见的部分的轮廓线通常 画成实线,看不见部分的轮廓线通常画成虚线.
【跟踪训练】
1.下图是底面为等腰直角三角形的三棱柱的俯视图,
2 视图
1.经历由实物抽象成几何体的过程，进一步发展空
间观念；
2.会画圆柱、圆锥、球的三种视图，体会这几种几
何体与其视图之间的相互转化．
横看成岭侧成峰，远近高低各不同。 不识庐山真面目，只缘身在此山中。 ——苏
题西林壁
苏轼 横看成岭侧成峰， 远近高低各不同． 不识庐山真面目，
只缘身在此山中． 诗中说明了怎样的一个数学道理？
在生活中我们应从不同角度、多方面地去看待一 个事物，分析一件事情． 数学中我们只从三个不同方向看同一物体，所以， 每一个物体都有三视图．
【定义】
用小正方体搭建一 个几何体:
左视图 从左面看到的图
到从 俯 上 的面视 图看图
你能画出这个几何体的三视 图吗？
5.2.1 视图 第1课时 数学北师大版九年级上册教案
