流利式货架和重力式货架的比较
不同货架的优缺点
不同货架的优缺点
贯通式货架优点：贯通式货架是目前使用最广泛的密集化仓储货架，其成本最为低廉，结构简单，维护成本低，且能实现很高的存储率，广泛应用于饮料、烟草等行业。
技术难点及缺点：贯通式货架由于结构上缺少横梁构件，导致其结构稳定性较难控制，一般高度不宜超过10米，否则要么货架制作成本大幅度上升，要么无法满足日常安全使用要求。
该类型货架需要精确的计算和合理的选材，才能确保货架的安全性。
重力式货架货架优点：重力式货架的空间使用率很高，非常适用于规格统一、批量大的货物。
由于进、出货分别位于货架两侧，故可作为车间内生产线不间断物料供给之用，也可作为配送中心出货暂存以及叉车或堆垛机的补货系统。
技术难点及缺点：重力式货架利用辊道运输托盘，对辊子有较高的同心度要求，且对托盘质量要求较高，最好选用硬木材质托盘，其次是塑料托盘，否则容易发生托盘卡住难以滑动的局面；且为保证托盘受控滑动，需要安装阻尼装置、缓冲装置以及出货分离装置，因此造价较高，后期维护成本也比较高。
穿梭式货架优点：穿梭式货架集合了多种密集化仓储货架的优点，比驶入式货架的叉车操作要求低，比压入式、重力式货架的存储率高，比移动式货架的效率高。
适用范围广泛，没有明显的缺点就是其最大优点。
货架认识—重力式货架、流利货架.
看板； 准时化生产：在必要的时刻，生产必要数量的必要产品（或零件）； 生产单元内的在制品数量稳定，生产周期便于控制，不会产生多余的在制品。
设备布置紧凑，方便在制品之间的传递，减少工件制品的运输时间和运输成本 定置管理
连续改善理论
模块化设计可在 货架功能变更时 进行现场增减；
可调性结构更能
流动性，提高物料的活性系数，有效保证最低在制 品存储量，保证准时化和看板化控制系统地有效实
施。
设备布置紧凑，方便在制品之间的传递，减少工 件制品的运输时间和运输成本
只需前后两条信道，大大节约宝贵空间
定置管理
配合单元化容器； 每种物料有专用的货道。
三、课堂实训
1、入库作业 任务三 商品名称：心相映纸巾 12包
2、补货作业 任务一 商品名称：心相映纸巾 12包
库区：流利货架区 入库方式：系统补货 任务二 商品名称：康师傅冰红茶 12瓶
康师傅绿茶 15瓶 入库方式：RF补货
库区：流利货架区 入库方式：手持入库 任务四 商品名称：康师傅冰红茶 12瓶
康师傅绿茶 15瓶 入库方式：手持入库
三、课堂实训
1、入库作业 任务一 商品名称：心相映纸巾 12包
库区：流利货架区 入库方式：系统入库 任务二 商品名称：康师傅冰红茶 12瓶
康师傅绿茶 15瓶 入库方式：系统入库
三、课堂实训
项目一 货架认识
2、重力式货架、流利货架
一、重力式货架
1、重力式货架属于仓储货架中的托盘类存储 货架是先进先出的存储方式，适用于少品种 大批量同类货物的存储 2、特点：（1）适用于大量存放且短时间出 货的货物 （2）高度受限，一般6m以下 （3）每一流道存放一种货品
二、流利货架
几种常见的货架
驶入（贯通）式货架（drive-in rack)
• 这是一种不以通道分割的、 连续性的整栋式货架，在支 撑导轨上，托盘按深度方向 存放，一个紧接着一个，这 使得高密度存储成为可能。 货物存取从货架同一侧进出， “先存后取，后存先取”。 平衡重及前移式叉车可方便 地驶入货架中间存取货物。
驶入式货架的优点：
2）货架系统对物流系统的限制（弊端）：
1.①选择货架后不能随意更改，给仓库变化运营方式，改变客户结构都会形成障碍 2.②要较高的仓储管理水平做保证 3.③不适用于较重物品的存储，较重物品的垂直运动消耗较多能量，对叉车消耗较大 4.④对仓库建设标准的要求比平面仓库高，如照明、防火系统等，带来设计难度和建筑成本增加 5.⑤货架系统本身投资大，并需要于价值昂贵的升高叉车配合
重力式货架的优点
① 库房利用率较高 ② 先进先出的存取模式 ③ 整体结构强度较好 ④ 选择叉车较容易
重力式货架的缺点
① 货架成本高 ② 对货架高度及承载力有限制 ③ 对环境清洁要求较高
几种特殊货架
• 模具架
ቤተ መጻሕፍቲ ባይዱ桶架
•流利货架
网架
登高车
间隔架
货架的选择
选择货架的原则
选用货架时应考虑因素
① 物品特性 ：尺寸大小、外形 包装、重量
3）抽屉式货架 • 与层架相似，区别于层格中有抽屉。 • 属于封闭式货架，能防尘、防潮、避
光。 • 存放小件物品、贵重物品，刀具、精
密仪器、药品等。
抽屉式货架
• 抽屉式货架又称模具架,适用于存放模具等重物.顶部选配手拉葫芦 移动车,便于模具的起吊和存取,抽屉板下设置滚轮轨道,便于重载 后仍能用很小的力轻松拉动,配备外拉固定装置,保证安全使用.通 常每层承载量小于800-1500㎏,根据承载能力可分为轻量型、重量 型两种。

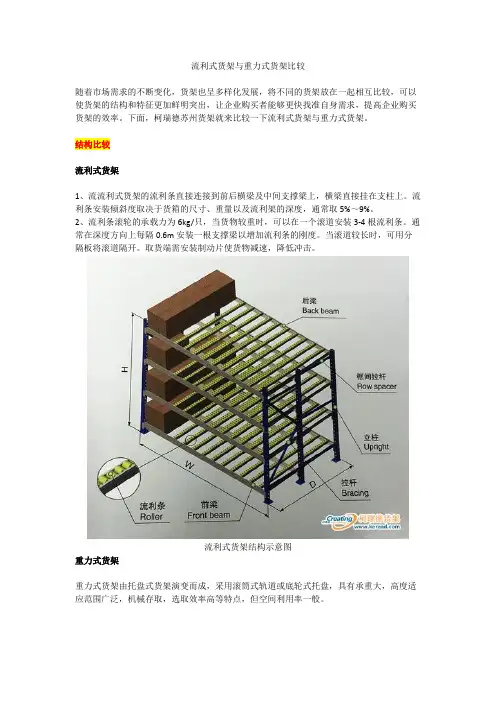

流利式货架与重力式货架比较
流利式货架与重力式货架比较随着市场需求的不断变化，货架也呈多样化发展，将不同的货架放在一起相互比较，可以使货架的结构和特征更加鲜明突出，让企业购买者能够更快找准自身需求，提高企业购买货架的效率。
下面，柯瑞德苏州货架就来比较一下流利式货架与重力式货架。
结构比较流利式货架1、流流利式货架的流利条直接连接到前后横梁及中间支撑梁上，横梁直接挂在支柱上。
流利条安装倾斜度取决于货箱的尺寸、重量以及流利架的深度，通常取5%～9%。
2、流利条滚轮的承载力为6kg/只，当货物较重时，可以在一个滚道安装3-4根流利条。
通常在深度方向上每隔0.6m安装一根支撑梁以增加流利条的刚度。
当滚道较长时，可用分隔板将滚道隔开。
取货端需安装制动片使货物减速，降低冲击。
流利式货架结构示意图重力式货架重力式货架由托盘式货架演变而成，采用滚筒式轨道或底轮式托盘，具有承重大，高度适应范围广泛，机械存取，选取效率高等特点，但空间利用率一般。
重力式货架结构示意图特征比较流利式货架1、高密度储存，节省空间,仓储利用率较普通货架提高60%以上。
2、提高物流效率，节约时间，物品存取效率是普通货架的10倍。
3、投资回收期短，2年左右，经济效益显著。
4、节约叉车用量，使用成本低。
5、操作简便，无需定期维护，可靠耐用。
6、环保节能，无污染及无需任何能源操作。
7、绝对安全，降低或完全免除物品损坏，特别适合易损物品的存储。
重力式货架1、运行平稳，载荷大，噪音低，并且可以自由调整流道大小，能在-40℃超低温环境下正常工作。
2、摩擦系数极小，具有出色的抗冲击性能，坚固不易碎。
在化学性能上，它耐酸碱性好，不吸湿。
应用比较流利式货架：广泛应用于制造业、商业、配送中心、装配车间以及出货频率较高的仓库。
重力式货架：主要用于对货物时差要求较高（如保证生产线物料连续供给）等场合使用。

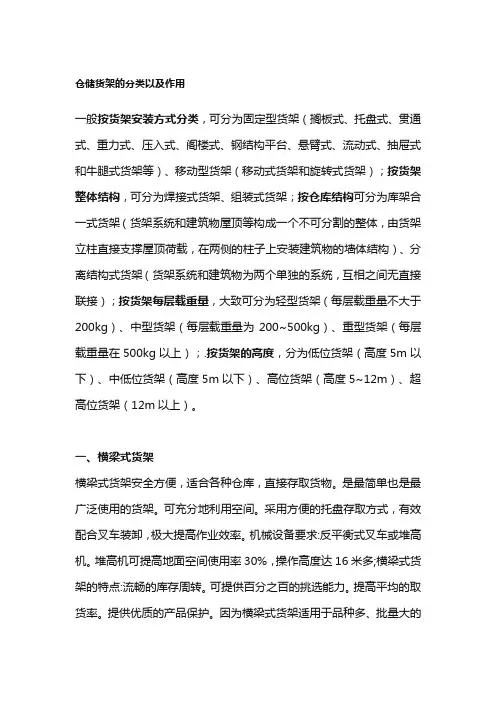

仓储货架的分类以及作用
仓储货架的分类以及作用一般按货架安装方式分类，可分为固定型货架（搁板式、托盘式、贯通式、重力式、压入式、阁楼式、钢结构平台、悬臂式、流动式、抽屉式和牛腿式货架等）、移动型货架（移动式货架和旋转式货架）；按货架整体结构，可分为焊接式货架、组装式货架；按仓库结构可分为库架合一式货架（货架系统和建筑物屋顶等构成一个不可分割的整体，由货架立柱直接支撑屋顶荷载，在两侧的柱子上安装建筑物的墙体结构）、分离结构式货架（货架系统和建筑物为两个单独的系统，互相之间无直接联接）；按货架每层载重量，大致可分为轻型货架（每层载重量不大于200kg）、中型货架（每层载重量为200~500kg）、重型货架（每层载重量在500kg以上）；.按货架的高度，分为低位货架（高度5m以下）、中低位货架（高度5m以下）、高位货架（高度5~12m）、超高位货架（12m以上）。
一、横梁式货架横梁式货架安全方便，适合各种仓库，直接存取货物。
是最简单也是最广泛使用的货架。
可充分地利用空间。
采用方便的托盘存取方式，有效配合叉车装卸，极大提高作业效率。
机械设备要求:反平衡式叉车或堆高机。
堆高机可提高地面空间使用率30%，操作高度达16米多;横梁式货架的特点:流畅的库存周转。
可提供百分之百的挑选能力。
提高平均的取货率。
提供优质的产品保护。
因为横梁式货架适用于品种多、批量大的货物仓储，为了存取方便，设计的巷道会比较多，所以地面使用率相对偏低。
二、悬臂式货架悬臂式货架适合存放长料货物和不规则货物.前伸的悬臂具有结构轻巧，载重能力好，并且对存放不规则的或是长度较为特殊的物料时，能大幅提高仓库的利用率和工作的效率。
增加了搁板后，特别适合空间小，高度低的库房，管理方便，视野宽阔，与普通搁板式货架相比，利用率更高。
三、流利式货架流利式货架:采用流利条，将货物放入塑料盒或周转箱中，利用货物自重，实现货物的先进先出，适用于生产线或装配线上物料的存放，物料箱能靠重力沿滚轮下滑。
货架认识—重力式货架、流利货架要点分析免费全文阅读
二、流利货架
3、流利货架的功能 ① 料箱可以自滑 ② 货品可先进先出 ③ 方便人工拣选 ④ 双侧操作 ⑤ 安装快速、搬动容易。
储存功能小于拣货功能。 储物型态：周转箱/纸箱。
What？什么是滑移式货架？ Why？为什么要用滑移式货架？ hoW？怎么用？
先进生产方式的特点出发！
先进生产方式特点 先进先出
和运输成本
定置管理
配合单元化容器； 每种物料有专用的货道。
为什么要用滑移式货架
先进生产方式特点 连续改善理论
滑移式货架特点
货架单元采用完全插接式结构，便于在货架功能变 更时进行现场调整；
独特的立柱挂片设计，框架与立柱的配合实现微距 调节。
准时化生产：在必要的时刻，生产必要数量的必 要产品（或零件）； 看板；
满足实际需要。
+
看板； 生产单元内的在制品数量稳定，生产周期便
于控制，不会产生多余的在制品。
前后货道标牌， 现场物料一目了 然，目视化管理 轻松实现； 流动性，提高物 料的活性系数， 有效保证最低在 制品存储量，保 证准时化和看板 化控制系统地有 效实施。
设备布置紧凑 方便在制品之间的传递，减少工件制品的运输时间
项目一 货架认识
2、重力式货架、流利货架
一、重力式货架
1、重力式货架属于仓储货架中的托盘类存储 货架是先进先出的存储方式，适用于少品种 大批量同类货物的存储 2、特点：（1）适用于大量存放且短时间出 货的货物 （2）高度受限，一般6m以下 （3）每一流道存放一种货品
二、流利货架
1、常用于适用于总装生产线、超级市场、物 流中心、及邮购公司仓库等 2、特点：（1）流利式货架是将货物置于滑 轮上，利用一边通道存货，另一边通道取货。 （2）适合大量货物短期存放和拣选，一次补 货多次拣货。可配电子标签。
流利式货架和重力式货架的比较
流利式货架和重力式货架的比较货架按照载重量可分为轻型货架、中型货架、重型货架。
轻型货架主要就是角钢货架；中型货架主要的是中A货架和中B货架；重型货架主要是托盘式货架，后又衍生出很多货架，比如重力式货架、压入式货架、流利式货架等等。
这些货架的产生都是根据实际需要的结果，各种重型货架由其共同点，也有各自的不同点。
下面着重介绍下流利式货架和重力式货架。
流利式货架和重力式货架都是利用货物的自身重力达到货物的传递，都能够满足货物的先进先出要求，我们先分别介绍下这两种货架。
重型货架流利式货架重力式货架：重力式货架又叫辊道式货架，属于仓储货架中的托盘类存储货架。
重力式货架是横梁式货架衍生品之一，货架结构与横梁式货架相似，只是在横梁上安上滚筒式轨道，轨道呈3-5°倾斜。
托盘货物用叉车搬运至货架进货口，利用自重，托盘从进口自动滑行至另一端的取货口。
重力式货架属于先进先出的存储方式。
重力式货架特点：1、适用大量存放且要短时间出货的货物。
2、适合ABC分类中的B级商品。
3、适合先进先出。
4、采用密集流道储存叠栈物，空间使用率可达85％。
5、使用一般叉车存取。
6、高度受限，一般在6米以下。
7、每一流道一般只存放一种货品。
流利式货架：流利式货架又称滑移式货架，采用辊轮铝合金，钣金等流利条，利用货物台架的自重，从一边通道存货，另一边通道取货实现先进先出，存储方便，以及一次补货多次取货。
流利架存储效率高，适合大量货物的短期存放和拣选。
可配电子标签，实现货物的轻松管理，常用滑动容器有周转箱，零件盒及纸箱，适合大量货物和短期存放和拣选。
流利式货架特点：1、流利式货架可以满足货物先进先出的要求，利用货物的自重，一边存货，从另一边取货；2、由于货架的结构特点，使得货物存储方便，还可以一次补货多次取货；3、流利式货架能够节约空间，提高效率，适合大量货物的存放和拣选；4、可配电子标签，实现货物的轻松管理。
重力式货架和流利式货架的工作原理是相通的，都是利用货架的坡度设计和货物的自身重力达到货物的向前流通，不同的是重力式货架是配上辊筒装置，并在最后设置限位装置，从而使货物有秩序的出货；而流利式货架是在货架上配上流利条使用，通常在深度方向上每隔0.6m安装一根支撑梁以增加流利条的刚度。
流利式货架的特点
流利式货架的特点
流利式货架在工作模式上和普通的仓储货架也有很大区别，这些都和它的组成结构有关，流利式货架通常都是存储一些小型的货物，因为它的承重能力不如重型货架来的好。
流利式货架整体结构和我们所知道的大部分仓储货架一样，都包括了横梁和立柱片，但是区别就在于普通货架的横梁都是在同一水平线的，可是流利式货架的横梁和横梁直接存在一定的高度差。
之所以需要高度差是因为需要给流利条制造出一定的坡度，这样方便货物可以通过流利条来进行移动。
流利式货架的工作方式主要就是将货物从高的那一端通过重力移动到低的那一端，这样一来工人们就不需要为了取货在两端来回的走动，只需要在低的一段进行操作就行了，大大降低了工作的繁琐程度，这就是流利式货架的优点。
流利条大多都是使用一些铝合金材料进行制作的所以流利式货架的承重能力差，无法存储一些重型的货物，这也是流利式货架的一些缺点。
流利式货架在存储小型货物的仓库当中是非常使用的，对于改善仓库环境和提升工作效率有着巨大的好处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流利式货架和重力式货架的比较
货架按照载重量可分为轻型货架、中型货架、重型货架。
轻型货架主要就是角钢货架；中型货架主要的是中A货架和中B货架；重型货架主要是托盘式货架，后又衍生出很多货架，比如重力式货架、压入式货架、流利式货架等等。
这些货架的产生都是根据实际需要的结果，各种重型货架由其共同点，也有各自的不同点。
下面着重介绍下流利式货架和重力式货架。
流利式货架和重力式货架都是利用货物的自身重力达到货物的传递，都能够满足货物的先进先出要求，我们先分别介绍下这两种货架。
重型货架
流利式货架
重力式货架：
重力式货架又叫辊道式货架，属于仓储货架中的托盘类存储货架。
重力式货架是横梁式货架衍生品之一，货架结构与横梁式货架相似，只是在横梁上安上滚筒式轨道，轨道呈3-5°倾斜。
托盘货物用叉车搬运至货架进货口，利用自重，托盘从进口自动滑行至另一端的取货口。
重力式货架属于先进先出的存储方式。
重力式货架特点：
1、适用大量存放且要短时间出货的货物。
2、适合ABC分类中的B级商品。
3、适合先进先出。
4、采用密集流道储存叠栈物，空间使用率可达85％。
5、使用一般叉车存取。
6、高度受限，一般在6米以下。
7、每一流道一般只存放一种货品。
流利式货架：
流利式货架又称滑移式货架，采用辊轮铝合金，钣金等流利条，利用货物台架的自重，从一边通道存货，另一边通道取货实现先进先出，存储方便，以及一次补货多次取货。
流利架存储效率高，适合大量货物的短期存放和拣选。
可配电子标签，实现货物的轻松管理，常用滑动容器有周转箱，零件盒及纸箱，适合大量货物和短期存放和拣选。
流利式货架特点：
1、流利式货架可以满足货物先进先出的要求，利用货物的自重，一边存货，从另一边取货；
2、由于货架的结构特点，使得货物存储方便，还可以一次补货多次取货；
3、流利式货架能够节约空间，提高效率，适合大量货物的存放和拣选；
4、可配电子标签，实现货物的轻松管理。
重力式货架和流利式货架的工作原理是相通的，都是利用货架的坡度设计和货物的自身重力达到货物的向前流通，不同的是重力式货架是配上辊筒装置，并在最后设置限位装置，从而使货物有秩序的出货；而流利式货架是在货架上配上流利条使用，通常在深度方向上每隔0.6m安装一根支撑梁以增加流利条的刚度。
当滚道较长时，可用分隔板将滚道隔开。
取货端需安装制动片使货物减速，降低冲击。
重力式货架和流利式货架都可以满足货物的先进先出要求，且空间利用率高。
重力式货架非常环保，全部采用无动力形式，无能耗，噪音低，安全可靠，可满负荷运作；流利式货架还可以配上电子标签，实现货物的轻松管理。
重力式货架主要用于对货物时差要求较高的（如保证生产线的物料不间断供给）等场合使用，适用于大批量同等货物；流利式货架广泛应用于制造业，商业，配送中心，装配车间以及出货频率较高的仓库流利式货架：采用辊轮铝合金，钣金等流利条，利用台架自重实现先进先出，存储方便，适用于装配线两侧配送中心等场所。
—————————————
