铝电解电容器使用指南(中文PDF)
027 铝电解电容器使用注意事项

8.如果需要把电焊过的电容器取出时,注意不要给接线头添加压力,在烙电里进行充分电焊。
9.在清洗助焊剂时,推荐使用高级乙醇系,水性的清洗剂。或者使用异丙醇,而且,与清洗剂
相对应的助焊剂的浓度推荐使用2wt%以下。如果助焊剂浓度过高,有可能导致卤素化物而引起的腐蚀。
16.在对印刷线板的电容器进行了电焊以后,不要对它进行碰撞等任何物理性撞击,在印刷电
路板有重叠时不要让印刷电路板或者与其碰撞。
17.不要把电容器放浸在电焊中。夹杂着印刷配线板,只对电容器的接线头侧面进行电焊。
七、使用环境
1.如果电容器上沾有水、盐水、油(或其它导电性液体)、会使其引发结露现象,并可能导致
过大的电压会造成短路,起火等重大事故。
4.浪涌电压的规定也有,但限定了条件,不能保证长时间使用。即使是短时间,也不能输入超过额定电压的电压,根据要求来选择电容器。
5.多个电容器并列连接的时候要充分考虑电线的阻抗。电线阻抗和电容器的极向要同一方向连接。
6.多个电容器直接连接的时候要使用同一规格的电容器。分压阻抗要并列连接。使用时请按照所
意事项的向导书。
2.我们对地球环境十分关切,积极研究代替污染化学物质的取代物,以减少环境污染物为目标,希望得到大家的协助。希望在洗净时,避免使用对臭氧层有破坏的物质。
3.输送时,为了防虫,会用溴代二甲苯等卤化物进行熏蒸的木材放到托盘中使用时,会引起电容器内部腐蚀,并导致故障。即使用塑料薄膜覆盖,也会直接或在附近使用。
A4(210×297)
文
件
名
铝电解电容器使用注意事项
编码
制定日
修改日
上
版本
页码
铝电解电容器(以下简称电容器)如没有按照规定的条件使用,会出现爆炸及起火等重大事故。一、有关使用温度、纹波电流
RIFA铝电解应用指南

电容的谐振频率(fR),因电容器种类不同而不 同。对于轴向穿心电容(PEG系列),谐振频 率范围可从 20kHz到 1MHz以上;对于焊片式 和螺栓连接式铝电解电容,谐振频率在 1.5kHz 至 150kHz之间。如果电容器在高于谐振频率 时使用,对外特性呈感性。
EVOX RIFA NANTONG FACTORY
EVOX RIFA 公司生产的铝电解电容主要种 类,及相关应用领域如下: 轴向穿心铝电解电容(PEG 系列)
通信,照明电子,汽车电子, 电子镇流器及其它控制单元等。 焊片和螺栓连接式铝电解电容(PEH)系列 电力电子工业 变频驱动,牵引,焊接设备 开关电源,UPS 等
2、 等效电路模型
铝电解电容可以等效为:等效串联电阻(ESR), 等效串联电感(ESL),纯电容(C)和等效并 联漏电电阻(Rleak)。 (其中等效并联漏电电阻的大小由电介质的 特性决定)
3、 热传导等效电路模型及电容安装指 南
电容器内部的热量,总是从温度最高的“热点”
3
中国江苏省南通平潮镇通扬南路 79 号,邮编 226361, TEL NO : +86-0513-86712168 FAX NO : +86-0513-86712698
铝电解电容应用指南
向周围温度相对较低的部分传导。热量传递的 途径有几种:其一是通过铝箔和电解液传导。 如果电容被安装在散热片上,一部分热量还将 通过散热片传递到环境中。从“热点”传递到 周围环境中的总热阻用Rth 来表示。以下图例 1 和 2 呈现的是:分别采用夹片安装和螺栓安装 方式,将电容安装在热阻为 2℃/W的散热片上, 所得到的电容热阻值;图例 3 呈现的是采用螺 栓安装方式,将电容安装在热阻为 2℃/W散热 片上、强迫风冷速率为 2m/s时,所得到的电容 热阻值。(以PEH200OO427AM型电容为例, 环境周围温度为 85℃)。 另外将延长的阴极铝箔与电容器铝壳直接接 触,也是很好的降低热阻的方法。同时应注意 铝壳会因此带负电,不能作负极连接。
铝电解电容器的使用说明书分析

铝电解电容器的使用说明书铝电解电容器如在非规定条件下使用的话,会导致爆炸失火等重大故障,请先确认下述注意事项后使用。
工作温度与纹波电流1.检查电容器的工作和安装环境,确保在产品目录或规格书的规定条件下。
2.工作温度、纹波电流应在规定的范围内,电容器如通过太大电流则引起异常发热、短路、失火等致命不良。
3.电容器本身为发热元件,会使机器内温度上升,这点请注意,确认机器正常状态下,电容器周围的温度。
4.允许通过的纹波电流应随环境温度(电容器周围的温度)上升而降低,允许通过纹波电流应考虑最高环境温度。
5.电气参数随着频率的变化而变化。
选好电容器必须考虑频率的变化。
特别需要注意无论在低频和高频使用时,电容器的自身发热会使等效串联电阻和自感变化,缩短了使用寿命。
施加电压和其它工作条件1.电容器有极性,施加反向电压或交流电压后,会导致压力阀释放或短路失火等致命不良。
交流电压情况下使用特殊的交流电容器。
2.在极性转换电路中请使用双极性电容,但这种情况不使用于交流电路。
3.不要施加过电压,即直流电压上叠加交流成分时,峰值不要超过额定电压,否则会引起短路失火等致命重大不良。
4.浪涌电压有严格的条件限制,在此条件下不能保证长时间工作。
工作电压即使短时间内也不要超过额定电压,请慎重选择电容器。
5.多只电容器并联时,应考虑导线电阻,使每个电容器上的导线电阻值相等。
6.多只电容器串联时使用同一规格的电容,请并联均压电阻,设计时要考虑这时加在电容上的电压完全一样,确保施加在电容器上的电压不超过额定电压。
7.使用电容器时需要考虑设备的使用寿命。
超过使用寿命时,继续使用则电容器存在压力阀释放或短路隐患,定期点检时按需替换。
8.不能用于重复急剧充放电电路。
熔接机器等充放电时,电容器请特别设计。
一些旋转设备的控制电路,如伺服驱动和充放电电路中选用合适的电容器,请与海立联系。
9.即使非快速充放电,但电压变化大则会导致寿命特性恶化,要实际上机认真确认或与海立联系。

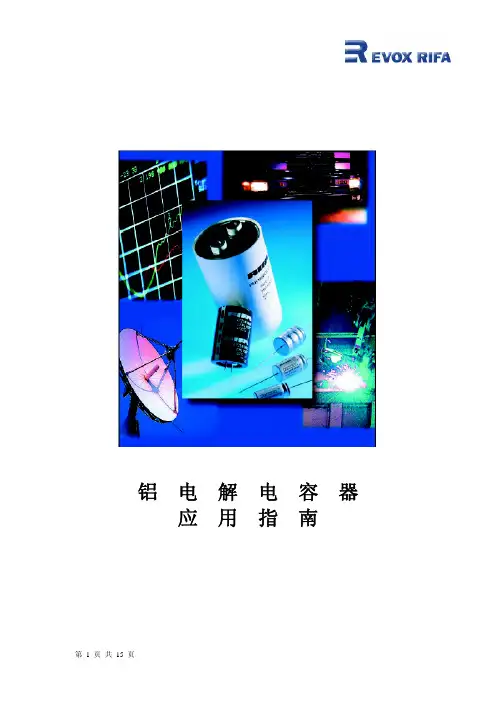

rifa铝电解电容器应用指南7页word

铝电解电容器应用指南内容1、铝电解电容器主要应用领域______________________32、等效电路模型__________________________________33、热传导等效电路模型及电容安装指南______________34、电容的串联和并联______________________________55、电容工作寿命计算______________________________56、电容失效的防范________________________________77、间歇负载的工作状态____________________________88、计算实例______________________________________99、电容工作寿命的计算公式______________________1310、公司网址evoxrifa_____________________141、主要应用领域EVOX RIFA公司生产的铝电解电容主要种类,及相关应用领域如下:轴向穿心铝电解电容(PEG系列)通信,照明电子,汽车电子,电子镇流器及其它控制单元等。
焊片和螺栓连接式铝电解电容(PEH)系列电力电子工业变频驱动,牵引,焊接设备开关电源,UPS等2、等效电路模型铝电解电容可以等效为:等效串联电阻(ESR),等效串联电感(ESL),纯电容(C)和等效并联漏电电阻(Rleak)。
(其中等效并联漏电电阻的大小由电介质的特性决定)电容器经充放电以后,由于存在电介质的电场残余效应,部分场能仍将储存在电介质中,产生剩余电压。
因此大容值铝电解电容器会在两电容时,会产生一定的功率损耗。
ESR值会随着电容“热点温度”的升高及电流频率的增加而减少。
(“热点温度”是指电容绕组内部的最高温度)若电流由基频和多次谐波构成,则须计算每次谐波产生的功率损耗值,并将计算结果相加以求得总损耗值。
电容器工作寿命(Lop):热点温度越高,工作寿命越短。
正确使用铝电解电容器的方法

(图-9)是电容器等效电路的简化模型。(图14)的虚线部分 代表这个电路中的组成成分(C,R,L)。从图可得之,阻抗-频率特 性是由C,R,L的频率特性组合而成。
1/ωC是容抗,图中容抗的直线向下角成45°角。ωL是感抗, 它的直线向右上角成45°角。R代表等效串联电阻。在低频率区间, 有频率依存性的电介质损失影响大,因而 R曲线向下。在高频区间, 电解液和电解纸的阻值占主导地位,不再受频率的影响,因而R值 趋于稳定。阻抗表达式如式(3)所示。
封口材料
目录中记载的内容有可能未经提示而变更。贵司在购买、使用时请要求敝司提供规格书,并以此为基准去使用。
356
CAT. No. C1001O

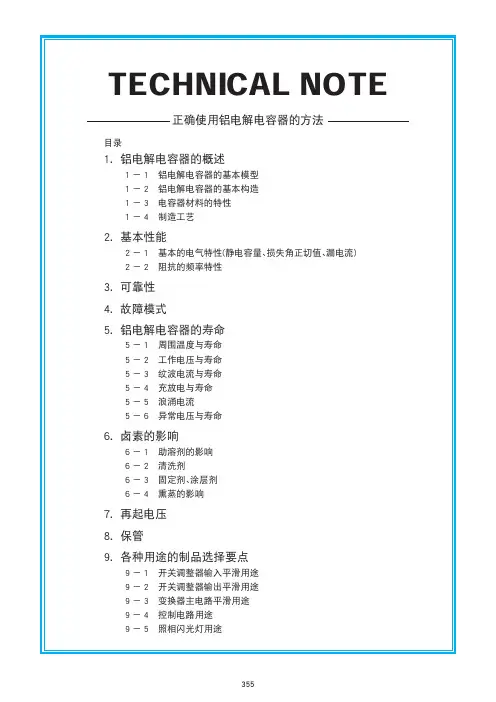

正确使用铝电解电容器的方法
1-3 电容器材料的特性
铝箔是铝电解电容器主要材料,将铝箔设置为阳极,在电解液 中通电后,铝箔的表面会形成氧化膜(Al2O3),此氧化膜的功能为电 介质。 如图-5所示,形成氧化膜后的铝箔在电解液中是具有整流特性 的金属,被称之为阀金属。
③ 裁剪
按照不同产品的尺寸要求将铝箔 (阴极箔和阳极箔)和电解纸剪切为 需要的尺寸
④ 卷绕
将阴极箔和阳极箔之间插入电解 纸,然后卷绕成圆柱形,在卷绕工艺 上阴极箔和阳极箔上连接端子。
铝 箔
铝电解电容器 GRSeries 商品说明书

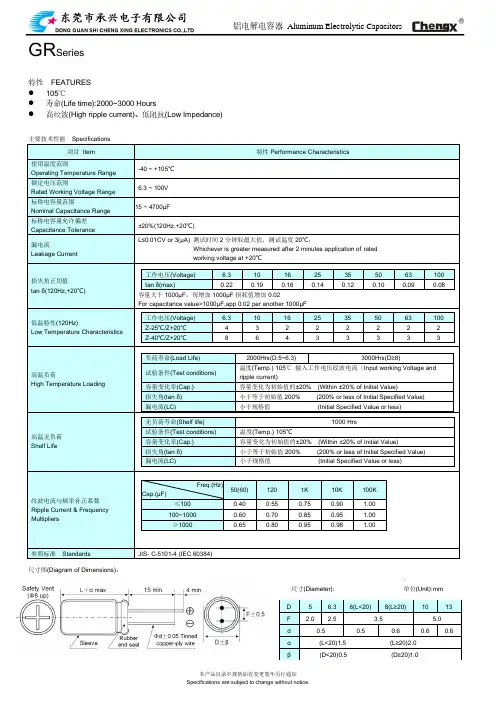

铝电解电容器Aluminum Electrolytic Capacitors GR Series特性FEATURES⚫105℃⚫寿命(Life time):2000~3000 Hours⚫高纹波(High ripple current)、低阻抗(Low Impedance)主要技术性能Specifications项目Item 特性Performance Characteristics使用温度范围Operating Temperature Range-40 ~ +105℃额定电压范围Rated Working Voltage Range6.3 ~ 100V标称电容量范围Nominal Capacitance Range15 ~ 4700μF标称电容量允许偏差Capacitance Tolerance±20%(120Hz,+20℃)漏电流Leakage Current L≤0.01CV or 3(μA) 测试时间2分钟取最大值,测试温度20℃;Whichever is greater measured after 2 minutes application of ratedworking voltage at +20℃损失角正切值tan δ(120Hz,+20℃)工作电压(Voltage) 6.3 10 16 25 35 50 63 100 tan δ(max)0.22 0.19 0.16 0.14 0.12 0.10 0.09 0.08 容量大于1000μF,每增加1000μF损耗值增加0.02For capacitance value>1000μF,app 0.02 per another 1000μF低温特性(120Hz)Low Temperature Characteristics 工作电压(Voltage) 6.3 10 16 25 35 50 63 100 Z-25℃/Z+20℃ 4 3 2 2 2 2 2 2 Z-40℃/Z+20℃8 6 4 3 3 3 3 3高温负荷High Temperature Loading 负荷寿命(Load Life) 2000Hrs(D:5~6.3) 3000Hrs(D≥8)试验条件(Test conditions)温度(Temp.) 105℃输入工作电压纹波电流(Input working Voltage andripple current)容量变化率(Cap.) 容量变化为初始值的±20% (Within ±20% of Initial Value)损失角(tan δ) 小于等于初始值200% (200% or less of Initial Specified Value)漏电流(LC) 小于规格值(Initial Specified Value or less)高温无负荷Shelf Life 无负荷寿命(Shelf life) 1000 Hrs试验条件(Test conditions) 温度(Temp.) 105℃容量变化率(Cap.) 容量变化为初始值的±20% (Within ±20% of Initial Value)损失角(tan δ) 小于等于初始值200% (200% or less of Initial Specified Value) 漏电流(LC) 小于规格值(Initial Specified Value or less)纹波电流与频率补正系数Ripple Current & Frequency MultipliersFreq.(Hz)Cap.(μF)50(60) 120 1K 10K 100K ≤100 0.40 0.55 0.75 0.90 1.00100~1000 0.60 0.70 0.85 0.95 1.00≥1000 0.65 0.80 0.95 0.98 1.00参照标准Standards JIS- C-5101-4 (IEC 60384)尺寸图(Diagram of Dimensions):.尺寸(Diameter): 单位(Unit):mmD 5 6.3 8(L<20) 8(L≥20) 10 13F 2.0 2.5 3.5 5.0d 0.5 0.5 0.6 0.6 0.6α(L<20)1.5 (L≥20)2.0β(D<20)0.5 (D≥20)1.0Voltage(Code) 6.310 16 Cap.(μF) D x L IMP R.C D x L IMP R.C D x L IMP R.C 100 5*11 0.580 140 5*11 0.58 140 6.3*12 0.250 300 120 5*11 0.530 165 5*11 0.53 140 6.3*12 0.250 320150 6.3*12 0.250 185 6.3*12 0.25 340 6.3 *12 0.220 340 8*12 0.150 500180 6.3*12 0.250 255 6.3*12 0.250 340 6.3*12 0.220 340 8*12 0.150 580220 6.3*12 0.250 275 6.3*12 0.220 340 6.3*12 0.220 340 8*12 0.150 600270 6.3*12 0.220 280 6.3*12 0.220 3408*12 0.150 640 8*12 0.130 580330 6.3*12 0.220 340 6.3*12 0.220 3408*12 0.130 640 8*12 0.130 580 8*12 0.130 640390 8*12 0.130 600 8*12 0.130 640 8*12 0.130 640470 8*12 0.130 640 8*12 0.130 6408*12 0.130 640 10*13 0.100 865560 8*12 0.130 640 8*12 0.130 640 10*13 0.100 880680 8*12 0.130 640 8*12 0.130 6408*16 0.087 750 10*13 0.087 8658208*12 0.130 64010*13 0.080 865 10*17 0.075 1210 10*13 0.110 86510008*12 0.130 640 8*16 0.087 76010*17 0.075 1210 10*13 0.087 865 10*17 0.075 121012008*16 0.096 84010*20 0.060 1400 10*20 0.060 1400 10*13 0.087 88015008*20 0.069 105010*20 0.060 1430 10*20 0.060 1430 10*17 0.069 12101800 10*20 0.060 1400 10*20 0.060 1460 10*25 0.052 1650 13*20 0.046 19002200 10*20 0.060 1460 10*20 0.060 1490 13*20 0.045 19202700 10*25 0.050 1650 10*25 0.050 1650 13*25 0.040 2124 13*20 0.050 1650 13*20 0.035 19003300 10*25 0.050 165013*25 0.030 2124 13*20 0.050 18703900 13*20 0.046 19004700 13*25 0.046 2124﹡13mm may be replaced by 12.5mm upon customer’s request.Voltage(Code) 2535 50 Cap.(μF) D x L IMP R.C D x L IMP R.C D x L IMP R.C33 6.3*12 0.500 23039 6.3*12 0.500 26547 6.3*12 0.250 300 6.3*12 0.500 29556 6.3*12 0.250 315 8*12 0.420 51568 6.3*12 0.240 340 8*12 0.420 53582 6.3*12 0.220 320 8*12 0.230 625 8*12 0.420 555100 6.3*12 0.220 340 8*12 0.220 640 10*13 0.200 760120 8*12 0.200 565 8*12 0.200 6558*16 0.200 730 10*13 0.200 780150 8*12 0.180 580 8*12 0.180 670 10*17 0.130 825180 8*12 0.150 600 10*13 0.130 7608*20 0.130 825 10*17 0.130 855220 8*12 0.130 6208*12 0.130 64010*17 0.130 875 8*16 0.100 83010*13 0.100 8302708*12 0.130 64010*17 0.075 1210 10*25 0.093 1025 10*13 0.100 8253308*12 0.130 6658*20 0.087 105013*20 0.090 166010*17 0.075 86510*13 0.100 845 10*17 0.075 1210390 10*13 0.100 865 10*17 0.075 1210 13*20 0.090 16804708*16 0.087 84010*17 0.075 1210 13*25 0.088 1950 10*13 0.100 885560 10*17 0.075 1210 10*20 0.060 1380 13*25 0.088 1970 680 10*17 0.075 1210 10*20 0.058 1400820 10*20 0.060 1370 10*25 0.054 1650 13*20 0.046 19001000 10*20 0.058 1400 13*20 0.046 1920 13*25 0.042 21241200 10*20 0.055 14201500 10*25 0.050 1650 13*20 0.047 19001800 13*25 0.043 21042200 13*25 0.040 2124Voltage(Code) 63100 Cap.(μF) D x L IMP R.C D x L IMP R.C15 6.3*12 1.880 11522 6.3*12 1.050 115 8*12 1.530 23027 6.3*12 1.050 120 8*12 1.320 23233 6.3*12 1.050 125 8*12 1.280 33039 8*12 0.800 200 8*16 0.980 30047 8*12 0.780 212 10*13 0.650 37056 8*12 0.760 222 8*20 0.480 36268 10*13 0.750 234 10*17 0.460 35782 10*13 0.700 314 10*20 0.430 4661008*16 0.630 30010*20 0.430 480 10*13 0.580 314120 10*17 0.324 357 13*20 0.368 530 150 8*20 0.324 362 13*20 0.357 680 180 10*20 0.190 466 13*25 0.328 750 220 10*20 0.190 466 13*25 0.328 880 270 13*20 0.128 670330 13*20 0.128 690390 13*25 0.118 922﹡13mm may be replaced by 12.5mm upon customer’s request.。
MURATA 聚合物铝电解电容器 说明书

C90C.pdf 10.12.28
电压 (VDC)
产品一览
Capacitance Value:电容值(µF)
6.8 8.2
10
15
22
33
47
56
68
82 100 150 180 220 270 330 470
2 4 6.3 10 12.5 16 D4
70
聚合物电容和 MLCC 解决方案
D4 D4
D4
静电容量 公差
%
20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20
代号
D4 D4 D4 D4 D6 D6 D4 D4 D4 D6 D6 D9 D4 D4 D4 D4 D4 D4 D6 D9 D4 D4 D4 D6 D9 D9 D4 D4 D4 D6 D6 D9 D9 D4 D4 D4 D6
16
9
9
D4 D4 20 16
D4 D6 D6 16 12 10
D4 D6 D6 67 6
D9 8
D4
D4 D4 D4
D4
D4 D6
D9
55
45
25
25
15
15
10
10
D4
D4 D4
55
28
25
D6
D9 D9
15
10
10
D4 D4 D4 D6 D6 D9
D9
55
45
30
25
20
20
12
D4 D4 D6 60 40 30
铝电解电容-3资料

12:53:47 上午
鋁電解電容器原理與制程研究
小組成員:倪學茹; 盛正朋 指導老師:簡怡芬;吳聲君
鋁質電解電容器大綱
一. 鋁質電解電容器特性簡介 二. 鋁質電解電容器制程簡介 三. 鋁質電解電容器失效模式分析 四. 鋁質電解電容器檢測方法(Reliability) 五. 鋁質電解電容器未來發展方向
Temperature increase
Frequency increase
ESR
Capacitance
Dissipation
Factor(tan d)
Leakage
-
Current
12:53:47 上午
第二部份
鋁質電解電容器 制造流程
12:53:47 上午
鋁箔的處理
鋁電解電容器制造流程
12:53:47 上午
12:53:47 上午
鋁電解電容主要用途
充放電 濾波 旁路 整流
12:53:47 上午
鋁質電解電容器特性簡介
鋁電解電容組成
鋁質電解電容器特性簡介
12:53:47 上午
鋁電解電容主要特性
鋁質電解電容器特性簡介
電容量 ( Capacitance , uF )
電容量 ( Capac+itance , uF )
r
B
A-B端之電阻值即為電容器之阻抗值
3. 阻抗量測方式
A
Cx
~
V
12:53:47 上午
鋁質電解電容器特性簡介
V Z = ---------
I
鋁電解電容主要特性 Z值、ESR值頻率特性
鋁質電解電容器特性簡介
12:53:47 上午
鋁質電解電容器特性簡介
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
8 组装使用 8.1 组装使用时,请遵守以下内容:电容器的端子间不要直接接触,另外,不要让导体物质引起正负极 短路。 8.2 请确认所安装电容器所处环境 a) 不要与水或油污接触或处于结露状态 b) 不要让日光、O3,紫外线及放射线直接照射到电容器上 c) 不要处于充满有害气体的环境(硫化氢、亚硫酸、亚硝酸、氨水、CI2 等) d) 震动及冲击不要超过样本或规格说明中规定值:
1.3
1.4
1.6
1.65
寿命的推算公式,原则上适用于周围环境温度为+40℃到最高工作温度范围内,但由于封口材料的老 化等因素,实际的推算寿命时间一般最大为 15 年。
(表 2-1 寿命推算曲线)
3. 冗余电压
铝电解电容器先充电,再放电,而后再将两引线短接,再将其放置一段时间后,两端子间存在电压上 升的现象;由这种现象所引起的电压称之为再生电压。当电压施加在介质之上时,在介质内部引起电子的 转移,从而在介质内部产生感应电场,其方向与电压的方向相反,这种现象称之为极化反应。在施加电压 引起介质极化后,如果两端子进行放电一直到端子间的电压为零,而后将其开路放置一段时间后,一种潜 在的电势将出现在两端子上,这样就引起了再生电压。再生电压在电容器开路放置 10~20 天时达到峰值, 然后逐渐降低,再生电压有随元件变大而增大的趋势(基板自立形)如果电容器在产生再生电压后,两端 子短路,瞬间高电压放电可能引起组装线上的操作员工的恐惧感,并且,有可能导致一些低压驱动元件(如 CPU,存储器等)被击穿的危险,预防出现这种情况的措施是在使用前加 100Ω~1KΩ的电阻进行放电,或 者在产品包装中用铝箔覆盖引起两端子间短路。 4. 极性
1.4 漏电流: 电容器的介质对直流电具有很大的阻碍作用。然而,由于铝氧化膜介质上浸有电解液,在施加电
压时,重新形成以及修复氧化膜的时候会产生一种很小的称之为漏电流的电流,刚施加电压时,漏电流 较大,随着时间的延长,漏电流会逐渐减小并最终保持稳定。
漏电流随时间变化特征图 测试温度和电压对漏电流具有很大的影响。漏电流会随着温度和电压的升高而增大(如下图所示)。
a) 洗净剂污染管理(电导率、PH 值、比重、水份等); b) 洗净后,不能保管在洗净液环境中及密闭容器中,要采用(最高使用温度以下的)热风干燥印
刷电路板及电容器,使之不残留洗净液成分。 7.6 不使用含卤素的固定剂、树脂涂层剂。 7.7 使用固定剂、涂层剂时,请确认以下内容:
a) 电路板与电容器之间,不能残留焊接残渣及污垢; b) 固定剂、涂层剂吸附前,尽可能不留洗净成分,进行干燥处理,使印刷孔不堵塞; c) 固定剂、涂层剂热硬化条件,按规定说明书要求执行。
6.2 电容器外壳、辅助引出端子与正、负极以及电路板间必须完全隔离; 6.3 当电容器套管的绝缘性能不能保证时,在有绝缘性能特定要求的地方不要使用; 6.4 请不要在下述环境下使用电容器
(1)直接与水、盐水及油类相解除或结露的环境; (2)充满有害气体的环境(硫化物、H2SO3、HNO3、CI2、氨水等); (3)置于日照、O3、紫外线及有放射击性物质的环境; (4)振动及冲击条件超过了样本及说明书的规定范围恶劣环境; 6.5 在设计电容器安装时,必须确认下述内容; (a) 电容器正、负极间距必须与线路板板孔距相吻合; (b) 保证电容器防爆阀上方留有一定的空间; (c) 电容器防爆阀上方尽量避免配线及安装其他元件; (d) 电路板上,电容器的安装位置,请不要有其他配线; (e) 电容器四周及电路板上尽量避免设计、安装发热元件; 6.6 另外,在设计电路时,必须确认以下内容; (a) 温度及频率变化的变化不至于引起电性能变化; (b) 双面印刷上安装电容器时,电容器的安装位置避免多余的基板孔和过孔; (c) 两只以下电容器并联连接时的电流均衡; (d) 两只以上电容器串联连接时的电压均衡。
1.2 Tan δ(损耗角正切)
在等效电路中,串联等效电阻 ESR 同容抗 1/ωC 之比称之为 Tan δ,其测量条件与电容量相同。
Tanδ=RESR/ (1/ωC)= ωC RESR 其中:RESR =ESR(120 Hz) ω=2πf f=120Hz
Tan δ随着测量频率的增加而变大,随测量温度的下降而增大。以下是典型的电容量随频率变化图:
2. 铝电解电容器的寿命 2.1.忽略纹波电流时的寿命推算 一般而言,铝电解电容器的寿命与周围的环境温度有很大的关系,其寿命可以由以下公式计算。
其中,L:温度 T 时的寿命 L0:温度 T0 时的寿命
与温度比较,降压使用对电容器的寿命影响很小,可忽略不计。 2.2.考虑纹波电流时寿命的推算
叠加纹波电流,由于内部等效串连电阻(ESR)引起发热,从而影响电容器的使用寿命,产生的热量 可由下式计算
P=I2R………………..(2) 其中,I:纹波电流(Arms)
R:等效串联电阻(Ω) 由于发热引起的温升如下式所示:
其中,△T: 电容器中心的温升(℃) I: 纹波电流 (Arms) R: ESR (Ω) A: 电容器的表面积(cm2)
H: 散热系数( 1.5~2.0x10-3W/cm2℃) 上面公式(3)显示电容器的温度上升与纹波电流的平方以及等效串联电阻 ESR 成正比,与电容器的 表面积成反比,因此,纹波电流的大小决定着产生热量的大小,且影响其使用寿命,电容器的类型以及使 用条件影响着△T 值的大小,般情况下,△T<5℃。下图表示纹波电流引起的温升的测量处
(3)考虑纹波电流,环境温度时可由(5)式得到下式:
其中,I0:最高工作温度下的额定纹波电流(Arms) I:叠加的纹波电流(Arms)
由于直接测量电容器的内部温升存在着困难,下表列出了表面温度和内部核心温度的换算关系。
电容直径
~10
12.5~16
18
22
25
31.25
使用指南:
1 铝电解电容器基本的电性能 1.1 电容量
电容器的电容量由测量交流容量时所呈现的阻抗决定。交流电容量随频率、电压以及测量方法的变 化而变化。JISC5102 规定:铝电解电容的电容量的测定是在 120HZ 频率,最大交流电压为 0.5Vrms、DC bias 电压为 1.5~2.0V 的条件下进行。铝电解电容器的容量随频率的增加而减小。以下是典型的电容量随频率 变化图:
b) 焊接条件(温度、时间、次数)必须按规定说明执行: 7.3 焊接后的处理应不产生以下的机械应力:
a) 电容器发生倾倒、扭转; b) 电容器碰到其他线路板; c) 使其它物体碰撞到电容器; 7.4 电容器不要用洗净剂洗耳恭听净,不过,在有必要洗净的情况下对电容器进行洗净,必须在产品
规格书规定的范围内进行; 7.5 对有必要洗净的电容器,洗净时,须确认下列内容:
1.3 阻抗(Z): 在特定的频率下,阻碍交流电通过的电阻就是所谓的阻抗(Z)。它与容量以及电感密切相关,并且
与等效串联电阻 ESR 也有关系。具体表达式如下:
其中:Xc=1/ ωC=1/ 2πfC XL=ωL=2πfL
以下是典型的电容量随频率变化图:
由图可知电容的容抗(Xc)在低频率范围内随着频率的增加逐步减小,频率继续增加达到中频范围电抗(XL) 降致 ESR。当频率达到高频范围感抗(XL)变为主导,所以电抗随着频率的增加而增加。由于电解液电导 率随温度改变而改变,所以阻抗随着温度的变化而变化如下图所示:
于原电池的作用使其漏电流有增加倾向。因此在使用经过长时间放置的电解电容器以前,需先施加额定电 压直至其电气特性恢复正常。 6. 电路设计
6.1 在电路设计及生产过程中,应严格按照铝电解电容器的额定性能范围使用,尽量避免下述情况下 使用
(1) 高温(温度超过最高使用温度) (2) 过流(电流超过最高纹波电流) (3) 过压(电压超过最高额定工作电压) (4) 反向加压或交流电压 (5) 使用于多次急剧充放电的回路中
测试结果: (1).考虑到环境温度和纹波电流时的寿命公式
其中,Ld:直流工作电压下的使用寿命 (K=2,纹波电流允许的范围内) (K=4,超过纹波电流范围时) T0:最高使用温度 T :工作温度 △T:中心温升
(2)电容器工作在额定的纹波电流和上限温度时,电容器的寿命可通过转化(4)式得到,如下:
其中,Lr:工作在额定纹波电流和最高工作温度下的寿命(h) △T0:最高工作温度下的电容器中心容许温升。
铝电解电容器一般是有极性的。极性接反是造成铝电解电容器短路及漏液的原因,并可能导致危险的发 生。因此在无法辨识的电气回路上或使用于有极性变换设计的回路时,请选用双极性电解电容器。
5. 电解电容器的储存 电解电容器应在温度为 5~30℃,湿度为 75%以下的室内储存。当电解电容器经过了长时间放置后,由
容 量 变 化 率 (%)
频率(Hz)
和频率一样,测量时的温度对电容器的容量有一定的影响。随着测量温度的下降,电容量会变小。 以下是典型的电容量随频率变化图:
容 量 变 化 率 (%)
温度(℃)
另一方面,直流电容量,可通过施加直流电压而测量其电荷得到,在常温下容量比交流稍微的大一 点,并且具有更优越的稳定特性。
