六方最密堆积中正八面体空隙和正四面体空隙
六方最密堆积中正八面体空隙
和正四面体空隙中心的分数坐标

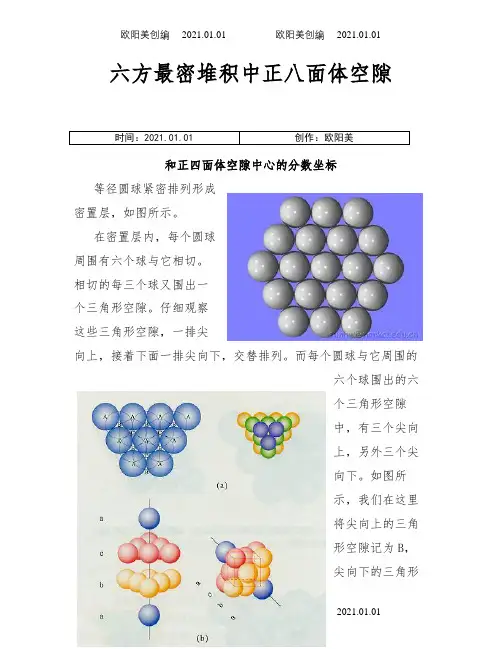

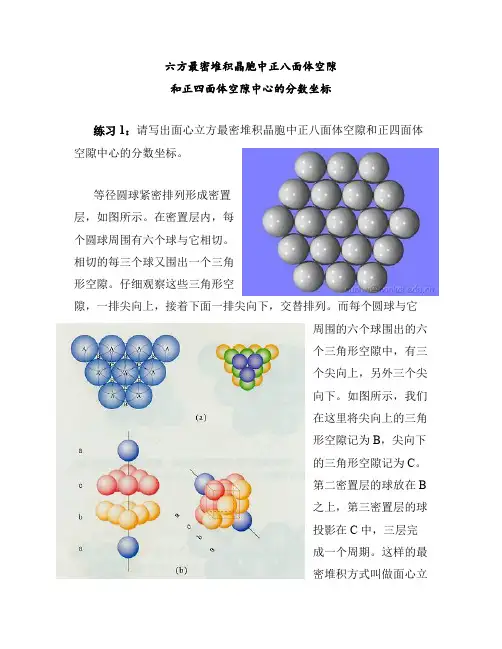

等径圆球紧密排列形成
密置层，如图所示。
在密置层内，每个圆球
周围有六个球与它相切。相
切的每三个球又围出一个三
角形空隙。仔细观察这些三
角形空隙，一排尖向上，接
着下面一排尖向下，交替排
列。而每个圆球与它周围的六个球围出的六个三角形空隙中，有三个
尖向上，另外三个
尖向下。如图所
示，我们在这里将
尖向上的三角形空
隙记为B，尖向下
的三角形空隙记为
C。第二密置层的
球放在B之上，第
三密置层的球投影
在C中，三层完成
一个周期。这样的
最密堆积方式叫做
立方最密堆积（ccp，
记为A1型），形成
面心立方晶胞。
若第三密置层的
球投影与第一密置层
的球重合，两层完成
一个周期。这样的最
密堆积方式叫做六方
最密堆积（hcp，记为
A3型），形成六方晶胞，如图所示。
在这两种堆积方式中，任何四个相切的球围成一个正四面体空隙；另外，相切的三个球如果与另一密置层相切的三个球空隙对应，它们六个球将围成一个正八面体空隙。也就是说，围成正八面体空隙的这六个球可以分为相邻的两层，每层的正三角形中心的连线垂直于正三角形所在的密置层，参看下图，黑色代表的不是球而是正八面体的中心。
在这两种最密堆积方式中，每个
球与同一密置层的六个球相切，同时
与上一层的三个球和下一层的三个球
相切，即每个球与周围十二个球相切
（配位数为12）。中心这个球与周围
的球围出八个正四面体空隙，平均分
摊到每个正四面体空隙的是八分之一个球。这样，每个正四面体空隙分摊到的球数是四个八分之一，即半个。中心这个球周围还围出六个
八面体空隙，它平均分摊到每个正八面体空隙的是六分之一个球。这样，每个正八面体空隙分摊到的球数是六个六分之一，即一个。总之，这两种最密堆积中，球数: 正八面体空隙数: 正四面体空隙数= 1:1:2 。
面心立方最密堆积（ccp，A1型）中正八面体空隙和正四面体空隙的问题比较简单、直观。下面我们集中讨论六方最密堆积（hcp，A3型）中正八面体空隙和正四面体空隙中心的分数坐标。
在六方最密堆积中画出一个六方晶胞，如下面两幅图所示。
平均每个六方晶胞中有两个正八面体空隙，如下面两幅图所示。空隙中心的分数坐标分别为：（2/3,1/3,1/4），（2/3,1/3,3/4）。
对于正四面体空隙，存在这样一个问题，即正四面体的中心到它的底面的距离是它的高的多少倍
解法一（分体积法）：以正四面体的
中心O为顶点，以正四面体的四个面为
底面将正四面体平均分为四个等体积的小
三棱锥，小三棱锥的高为OH，则有：
即正四面体的中心到底面的距离是它
的高的四分之一。
解法二（立方体法）：
将正四面体的四个顶点放在立方体相隔的四个顶点。设立方体的边长为1，则正四面体的边长为2，正四面体的高为623
2
?=。由
33
于立方体的体对角线为3，所以正四面体的中心（即立方体的中心）到它的底面的距离与它的高之比为：
解法三（外接球法）：如图，设正四面体的边长为1，则
即正四面体的中心到底面的距离是它的
高的四分之一。
解法四（正弦定理法）：
如图，正四面体中心到两个顶点之间
的夹角为°，等腰三角形的另两个角为°。根
据正弦定理即可求解。
下面我们来找出六方最密堆积一个晶胞中的所有正四面体。
六方晶胞内中间层的一个球与上面三个球和下面三个球各围成一个正四面体空隙，空隙中心的分数坐标分别是：（1/3,2/3,1/8），
（1/3,2/3,7/8）。
另外在每个棱上，晶胞顶点的八个球分别与中间层的
球围成正四面体空隙，这些空隙平均只有四分之一在这
个晶胞内，八个四分之一共为两个。空隙中心的分数坐
标分别是：（0,0,3/8），（0,0,5/8）。
四个坐标说明正四面体空隙共有四个。
用体积模型示意图来看各种空隙也是很有意思的。
请看左图。在六方硫化锌中，硫离子呈六方密堆积，锌离子填入空隙。锌离子填入的是什么空隙（正四面体还是正八面体）是否填满了所有的空隙将结果与立方硫化锌的情况作对比，看有哪些相似与不同。估计锌离子与硫离子的半径比。查阅锌离子与硫离子的半径数据，说明硫离子是不是最密堆积。
