时代焊机维修手册
电焊机维护保养作业指导书
电焊机维护保养作业指导书一、引言电焊机是一种常见的焊接设备，广泛应用于各个行业。
为了保证电焊机的正常运行和延长其使用寿命，进行定期的维护保养工作是非常必要的。
本作业指导书旨在提供一套标准的电焊机维护保养流程，以确保电焊机的安全、稳定和高效运行。
二、维护保养周期1. 日常维护：每天工作结束后进行简单的清洁和检查。
2. 定期维护：每月进行一次全面的维护保养。
3. 年度维护：每年进行一次彻底的检修和维护。
三、日常维护1. 清洁工作a. 使用干净的布或者刷子清除电焊机表面的灰尘和污垢。
b. 检查电焊机的通风口是否被阻塞，如有阻塞应及时清理。
c. 清洁电焊机的接线端子，确保良好的电气接触。
d. 清洁电焊机的接地线，确保良好的接地效果。
2. 检查工作a. 检查电焊机的电源线是否完好，如有损坏应及时更换。
b. 检查电焊机的电源插头是否松动，如有松动应紧固。
c. 检查电焊机的电流调节器是否灵敏，如有异常应及时维修或者更换。
d. 检查电焊机的保险丝是否正常，如有损坏应更换。
四、定期维护1. 清洁工作a. 拆卸电焊机外壳，清除内部的灰尘和污垢。
b. 清洁电焊机的散热器，确保散热效果良好。
c. 清洁电焊机的风扇，确保风扇正常运转。
2. 检查工作a. 检查电焊机的电源线是否有磨损或者老化现象，如有应及时更换。
b. 检查电焊机的电源插头是否松动，如有松动应紧固。
c. 检查电焊机的接地线是否良好连接，如有松动应紧固。
d. 检查电焊机的电流调节器是否正常，如有异常应及时维修或者更换。
e. 检查电焊机的保险丝是否正常，如有损坏应更换。
3. 润滑工作a. 对电焊机的挪移部件进行润滑，确保灵便运转。
b. 对电焊机的电源插头和插座进行润滑，确保插拔顺畅。
五、年度维护1. 拆解工作a. 拆卸电焊机的外壳，清除内部的灰尘和污垢。
b. 拆卸电焊机的散热器，进行清洗和维修。
c. 拆卸电焊机的风扇，进行清洗和维修。
2. 检查工作a. 检查电焊机的电源线是否有磨损或者老化现象，如有应及时更换。
电焊机维护保养作业指导书
电焊机维护保养作业指导书一、引言电焊机是工业生产中常用的设备之一，为确保其正常运行和延长使用寿命，需要定期进行维护保养。
本指导书旨在提供电焊机维护保养作业的具体步骤和注意事项，以确保电焊机的安全可靠运行。
二、维护保养周期根据电焊机的使用情况和工作环境，建议进行以下维护保养周期：1. 每日维护：每天使用结束后进行简单的清洁和检查。
2. 定期维护：每隔一段时间进行彻底的维护保养。
三、每日维护每日维护主要包括以下内容：1. 清洁：使用干净的布或刷子清除电焊机外表面的灰尘和污垢。
2. 检查：检查电焊机是否有明显的损坏或松动的部件，如有发现及时修复或更换。
3. 散热系统清理：清除电焊机散热系统中的灰尘和杂物，保证散热效果良好。
4. 电源线检查：检查电源线是否完好无损，如有磨损或损坏应及时更换。
四、定期维护定期维护应由专业人员进行，包括以下内容：1. 内部清洁：拆卸电焊机外壳，清除内部的灰尘和杂物，使用压缩空气吹扫电路板等部件。
2. 风扇清洁：清洁电焊机内部风扇，确保风扇正常运转，保持散热效果。
3. 电极和电缆检查：检查电极和电缆是否有损坏或老化，如有需要及时更换。
4. 冷却系统检查：检查冷却系统的水泵、水管等部件是否正常运行，如有故障应及时修复。
5. 电路板检查：检查电焊机的电路板是否有损坏或老化，如有需要及时修复或更换。
6. 接地系统检查：检查电焊机的接地系统是否正常，确保安全使用。
五、安全注意事项在进行电焊机维护保养作业时，需要特别注意以下安全事项：1. 断电操作：在进行任何维护保养作业前，务必将电焊机断电，并确保电源线已拔下。
2. 个人防护：佩戴防护手套、护目镜等个人防护装备，避免受到电击或其他伤害。
3. 高温注意：电焊机在使用过程中会产生高温，维护保养时需等待冷却后再进行操作。
4. 不懂勿动：对于不了解的维护保养操作，不要随意拆卸和修理，应请专业人员进行。
六、维护记录为了方便维护保养的追踪和分析，应建立维护记录，包括以下内容：1. 维护日期：记录每次维护保养的日期。
电焊机维修技术经验教程
电焊机维修技术经验教程一、了解焊机使用环境焊机维修人员接到用户的故障报修，除了要了解焊机的型号、规格、出厂编号以及故障现象外，一定要对焊机使用环境进行了解。
焊机的使用环境包括：地点、温度、湿度、粉尘、有害气体；是否经常移动、供电系统、有无大型用电设备或大型高频设备、是否有多台焊机一起在工作；操作者的技术水平、本地维修人员的技术水平、现场管理情况等等。
环境情况直接影响焊机的正常使用，也是造成焊机故障的重要因素。
就拿使用地点来说吧，野外施工的条件要比在车间、厂房内恶劣，这就要考虑到焊机是否被雨淋过，是否在烈日下曝晒。
这两种情况会引起焊机中的电子器件损坏，也会造成焊机过热和绝缘性能下降。
这一点值得焊机维修人员注意，在分析焊机故障原因时一定要考虑到。
我们在维修焊机的过程中经常发现，一台作用时间不长的焊机，在打开外壳时，里面积了厚厚的一层灰，这就是使用场所有较大的粉尘。
如果这些粉尘中含有金属成份，就极容易造成焊机内部的短路，局部打火，最后酿成大的故障。
这些灰尘如未及时清理，环境湿度再大，情况就更严重。
这就要求我们的维修人员不能只修好焊机就算完成了任务，一定要将这些事故隐患讲给用户，以免再次发生。
有些焊机，特别是电子电路的焊机，经常发生无规律的电流失控，或是电流不稳现象，经检查也发现不了焊机存在什么问题，在这种情况下，如果附近有高频设备在运行，就要考虑这方面的原因了。
有的大功率高频设备会对近距离的电网产生污染，使输电线路中会夹带有相当大能量的高频电流，这高频电流会破坏焊机同步电路的正常工作，就会产生上述故障现象。
焊机的电路中虽然采取了抗干扰措施，但对过于强大的干扰也无能为力。
多台焊机在一起工作，共用一根地线的情况会产生相互干扰，尤其是不同极性接法的几台焊机共地线时，会生成断弧或飞溅。
供电情况包括网压的高低、容量。
这两个概念常常被混淆。
焊机觉得电流达不到额定值，熔深不够，断弧现象，问起来总是说：“电压够高，都390V了”！但焊机一工作，用万用表一测，却只有320V 了，这就叫容量不够，电压高不等于容量大。
电焊机维护保养作业指导书
电焊机维护保养作业指导书一、引言电焊机是一种常用的焊接设备，用于将金属材料加热至熔化状态，并通过熔化状态的金属填充焊缝，实现金属材料的连接。
为了保证电焊机的正常运行和延长其使用寿命，需要进行定期的维护保养工作。
本指导书旨在提供详细的电焊机维护保养作业指导，以确保电焊机的安全、高效运行。
二、维护保养周期1. 日常维护保养：每日工作结束后进行。
2. 定期维护保养：每月进行一次。
3. 季度维护保养：每季度进行一次。
4. 年度维护保养：每年进行一次。
三、日常维护保养1. 清洁工作区域：使用干净的布或刷子清除焊接区域的金属屑和灰尘。
2. 检查电源线和插头：确保电源线无损坏，插头连接牢固。
3. 检查电焊机外壳：清除外壳表面的污垢和油渍。
4. 检查电焊机电源开关：确保电源开关正常工作，无松动或卡住的情况。
5. 检查电焊机冷却系统：清洁冷却系统，确保冷却水正常循环，水箱水位适当。
6. 检查电焊机接地线：确保接地线连接牢固，无损坏或断裂。
7. 检查电焊机电缆和焊枪：检查电缆和焊枪是否有损坏，如有损坏应及时更换。
8. 检查电焊机电流调节器：确认电流调节器正常工作，无松动或卡住的情况。
四、定期维护保养1. 清洁电焊机内部：使用吸尘器或气压枪清除电焊机内部的灰尘和金属屑。
2. 检查电焊机电路板：检查电路板是否有损坏或腐蚀，如有问题应及时修复或更换。
3. 检查电焊机变压器：检查变压器是否有损坏或过热现象，如有问题应及时修复或更换。
4. 检查电焊机电极夹：检查电极夹是否有损坏或松动，如有问题应及时修复或更换。
5. 检查电焊机电缆连接头：检查电缆连接头是否有松动或腐蚀，如有问题应及时修复或更换。
6. 检查电焊机控制面板：检查控制面板的按钮、开关和显示屏是否正常工作，如有问题应及时修复或更换。
五、季度维护保养1. 更换电焊机过滤器：根据使用情况，每季度更换一次电焊机过滤器。
2. 检查电焊机风扇：检查风扇是否正常工作，如有问题应及时修复或更换。

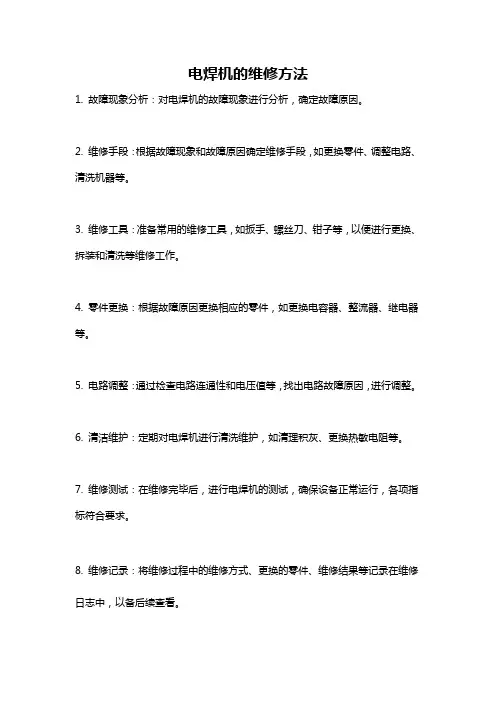

电焊机的维修方法
电焊机的维修方法
1. 故障现象分析：对电焊机的故障现象进行分析，确定故障原因。
2. 维修手段：根据故障现象和故障原因确定维修手段，如更换零件、调整电路、清洗机器等。
3. 维修工具：准备常用的维修工具，如扳手、螺丝刀、钳子等，以便进行更换、拆装和清洗等维修工作。
4. 零件更换：根据故障原因更换相应的零件，如更换电容器、整流器、继电器等。
5. 电路调整：通过检查电路连通性和电压值等，找出电路故障原因，进行调整。
6. 清洁维护：定期对电焊机进行清洗维护，如清理积灰、更换热敏电阻等。
7. 维修测试：在维修完毕后，进行电焊机的测试，确保设备正常运行，各项指标符合要求。
8. 维修记录：将维修过程中的维修方式、更换的零件、维修结果等记录在维修日志中，以备后续查看。
时代逆变焊机 6 4×ZX7-400 多头焊机集装箱 说明书
手工焊目次目次1. 用途及特点 (1)2.主要技术参数 (1)3. 结构与安装 (2)3.1 外形 (2)3.2 结构 (3)3.3 易损件清单 (5)3.4 安装说明 (5)4. 操作规程 (7)5. 日常维护 (7)6. 维修须知 (8)7. 接线图 (9)1.用途及特点6/4×ZX7-400多头焊机集装箱，是北京时代科技股份有限公司专门针对船厂等行业的特殊要求而设计的、集中安装6（或4）台ZX7-400手工焊机的封闭箱体，造型美观大方，整机统一进线，集中出线，便于现场管理，并有效防雨防盗。
该多头焊机集装箱的特点如下：●全封闭结构，防雨，便于户外使用。
●集中安装6（或4）台ZX7-400手工焊机，适合船厂环境，方便吊装，便于管理。
● ZX7-400手工焊机具有引弧好、电弧稳定、焊缝成型好的特点。
● ZX7-400手工焊机高效节能。
●集装箱门上带锁，便于管理；门内带支撑，用于固定打开的箱门，可以有效防风。
●除箱门以外三面均为百叶窗结构，通风良好，并有效防雨。
●上、下左侧盖、后盖可以打开，打开角度可调。
●焊接电缆从电源底部引出，使电源结构简单、造型美观；电源底部加脚轮，方便维修。
●焊接电缆接线端子集中于箱体底部，方便接线并整齐美观。
●遥控器插座集中放置在箱体边上，不影响各单台电源的调节操作。
2. 主要技术参数参数内容 四头焊机集装箱 六头焊机集装箱 输入电压VAC 3 ~ 380±15%，50/60Hz额定输入容量kVA68 102外形尺寸（长×宽×高）（mm³） 1070×750×1640 1430×750×1640集装箱体净重（kg） 125 195总重（kg）2814293. 结构与安装(以6×ZX7-400为例) 3.1外形结构3.2 结构：如图正视图（内部）后视图其中：侧、后盖锁1. 门锁 6.绝缘挡板2. 接线板 7.接线柱3. 电源固定螺栓 8.电缆连接螺栓4. 分控断路器 9.电缆连接螺母5. 主控断路器 10.3.3 易损件清单序代号元器件名称规格物料编码备注1 门锁 MS619黑78696030022 松下接线板600A 78693000003 电源固定螺栓GB5781-M8×20 76020802004 分控断路器NDM1-63(40A) 73212063025 主控断路器NDM2-125C/3300 125A73212063036 侧、后盖锁 MS新503-1白78696030017 H145-01-06 绝缘挡板 62H14501068 H145-01-07 接线柱 62H14501079 电缆连接螺栓GB5781-M10×25 760210025010 电缆连接螺母GB6172-M10 76301000003.4 安装说明3.4.1开箱后，请按装箱卡内容检查箱内物品种类及数量。
焊机维修手册
直流维修手册维修手册说明•本手册适用于没有专用的调试仪器和设备。
使用数字或指针万用表进行测量而进行维修的维修人员。
通过故障现象及测量数据来分析故障的原因，从而叛断哪些器件损坏，找到解决问题的方法。
•焊机出现故障后，首先拆开机壳，检查一下内部是否有烧焦，烧坏的现象。
•重点查看以下部分（1）上板部分：场效应管控制模块驱动模块辅助电源（2）底板部分：电解电容高压硅粒热敏电阻压敏电阻发现有烧焦，烧坏现像可直接更换板。
第一章手工弧焊系列故障排除➢开关电源指示灯不亮，风机不转，无焊接输出1、确认电源开关闭合。
2、确认输入电缆所接的电源有电。
➢电源指示灯亮，风机不转，无焊接输出1、可能是输入错接在380V电源上，造成过压保护电路起动，改接在220V电源上，重新开机即可。
2、220V电力不稳（输入线过细过长）或输入线搭接在电网上，造成过压保护电路起动，增加电网输入线的线径；紧固输入线结点，这种现象关机器5-10分钟后重新开机即可恢复正常。
3、短时间内连续开闭电源开关造成过压保护电路起动，关机5-10分钟后重新开机即可恢复正常。
4、电源开关到电源板间的导线松脱，重新紧固。
5、电源板上24V继电器未吸合或损坏，查24V电源和继电器，继电器可用同型号的其它继电器更换。
➢风机转，焊接时输出电流不稳或不受电位器控制，电流时大时小1、电位器1K，质量有问题。
应更换。
2、各种连接处接触不良，尤其接插件等，需检查。
➢风机转，异常指示灯不亮，无焊接输出1、检查机内各种接插线是否接触不良2、输出端连接处有断路或接触不良现象3、用仪表测电源板到MOS板（VH-07插件）电压为DC308V左右1）硅桥是否断路，硅桥接插线是否接触不良2）电源板上四只大电解电容（470UF/450左右）之中个别漏电更换即可。
4、MOS板上辅助电源有一绿色指示灯如不亮，请与经销商或本公司联系5、控制电路问题，请与或本公司联系➢风机转，异常指示灯亮，无焊接输出1、可能是过流保护，请关掉机器待异常指示灯不亮，再重新开机即可恢复正常。
电焊机常见故障维修教学提纲
电焊机常见故障维修电焊机常见故障维修本文首先以BX -330型电焊机为例介绍了电焊机的工作原理，然后以表格的形式列出了BX 型电焊机的常见故障及其排除方法，给出了电焊机的日常维护方法。
最后以BX-3系列为例介绍了典型故障的维修方法。
关键字：BX 型电焊机故障维护电焊机被广泛使用于建筑、维修、制造业等行业中，尤其以BX 型使用最为广泛。
因此了解BX 型焊机的常见故障及其排除方法是非常重要的。
1.工作原理首先以BX -330型电焊机为例介绍它的工作原理。
BX -330 型电焊机，是一种动铁芯漏磁式电焊机，电焊机的空载电压为60 V~70 V，工作电压为30 V。
电流调节范围为50 A~450 A。
图1是 BX -330型电焊机的初级、次级绕组的接线图。
焊接电流的粗调节是靠改变次级绕组的接线方式来实现的，当连接2端头和3端头时，空载电压为70 V。
焊接电流为160 A -450 A。
电流的微调节是靠可动铁芯的移动，增减电焊机的漏磁来实现的。
BX -330型电焊机的初级、次级绕组接线图2.常见故障及其排除方法2.1BX 型焊机常见故障以及排除方法见下表：1.焊机无焊接电流输出1、焊机输入端无电压输入；2、内部接线脱落或断路；3、内部线圈烧坏。
1、检查配电箱到焊机输入端的开关、导线、熔断丝是否完好；2、检查焊机内部开关、线圈的接线是否完好；3、更换烧坏的线圈。
2.焊机电流偏小或引弧困难1、网络电压过低；2、电源输入线截面积太小；3、焊接电缆过长或截面积过太小；4、工件上有油漆等污物；5、焊机输出电缆与工件接触不良。
1、待网络电压恢复到额定值后再使用；2、按照焊机的额定输入电流配备足够截面积的电源线；3、加大焊接电缆截面积或减少焊接电缆长度，一般不超过15米；4、清除焊缝处的污物；5、使输出电缆与工件接触良好。
3.焊机发烫、冒烟或有焦味冒出1、焊机超负载使用；2、输入电压过高或接错电压(对于可用220伏和380伏二种电压的焊机，错把380伏电压按220伏输入)；3、线圈内部短路；4、风机不转(新焊机初次使用时，有轻微绝缘漆味冒出是属正常)1、严格按照焊机的负载持续率工作，避免过载使用；2、按实际车入电压接线的操场作；3、检查线圈，排除短路故障；4、检查风机，排除风机故障。
电焊机维护保养作业指导书
电焊机维护保养作业指导书一、背景介绍电焊机是一种常用的焊接设备，广泛应用于工业生产和维修领域。
为了确保电焊机的正常运行和延长其使用寿命，需要进行定期的维护保养工作。
本作业指导书旨在提供电焊机维护保养的详细步骤和要点，以确保操作人员能够正确进行维护保养工作。
二、维护保养步骤1. 清洁电焊机外壳a. 使用柔软的干布清洁电焊机外壳，去除灰尘和污垢。
b. 避免使用含有溶剂或腐蚀性物质的清洁剂，以免损坏外壳。
2. 检查电源线和插头a. 检查电源线是否有损坏或断裂，如有损坏应及时更换。
b. 检查插头是否松动或损坏，如有问题应及时修复或更换。
3. 检查电焊机内部a. 仔细检查电焊机内部是否有异物或积尘，如有应及时清理。
b. 检查电焊机内部连接线路是否牢固，如有松动应重新固定。
4. 检查电焊机电源开关和控制面板a. 检查电源开关是否正常工作，如有问题应及时修复或更换。
b. 检查控制面板上的按钮和开关是否灵活可靠，如有问题应及时修复或更换。
5. 检查焊接枪和电缆a. 检查焊接枪是否有损坏或磨损，如有问题应及时修复或更换。
b. 检查电缆是否有裂纹或断裂，如有问题应及时修复或更换。
6. 检查散热系统a. 检查电焊机的散热系统是否正常工作，如有异常应及时进行维修或更换散热器。
b. 清洁散热器表面的灰尘和污垢，以保证散热效果。
7. 检查电焊机的地线连接a. 检查电焊机的地线连接是否牢固，如有松动应重新固定。
b. 检查地线是否有损坏或断裂，如有问题应及时修复或更换。
8. 检查电焊机的保险丝和保护装置a. 检查电焊机的保险丝是否完好，如有损坏应及时更换。
b. 检查电焊机的保护装置是否正常工作，如有问题应及时修复或更换。
9. 检查电焊机的接地电阻a. 使用接地电阻测试仪测量电焊机的接地电阻，确保其符合规定的要求。
b. 如接地电阻超出规定范围，应及时进行维修或调整。
10. 记录维护保养情况a. 每次进行维护保养工作后，应记录维护保养的日期、内容和操作人员。
焊机维修手册
焊接回路维修
焊接回路故障现象
焊机无法正常焊接，焊接电流不稳定或过小，焊缝质量差 。
故障原因
焊接回路损坏、焊接电缆短路或开路、焊枪故障等。
维修方法
检查焊接回路和焊枪，更换损坏的焊接电缆或焊枪，确保 焊接回路正常工作。同时，对焊机进行定期维护和保养， 以延长其使用寿命和提高工作效率。
05
焊机预防性维护与保养建 议
在维修过程中，我们注重团队协作和沟通，及时分享维修 经验和技巧，共同解决遇到的问题，提高了维修效率和质 量。
专业技能提升
通过本次维修实践，我们进一步提升了自身的专业技能水 平，包括电路分析、元器件检测、焊接技术等，为今后的 维修工作打下了坚实基础。
未来焊机维修技术发展趋势
01
智能化维修技术
随着人工智能和机器学习技术 的发展，未来焊机维修将更加 智能化，通过智能诊断系统快 速定位故障，提高维修效率。
高散热效率。
检查风扇
02
检查焊机内部风扇的运转情况，确保风扇正常运转，为设备提
供足够的冷却风。
控制环境温度
ห้องสมุดไป่ตู้
03
焊机工作环境温度应控制在适宜范围内，避免过高或过低的温
度影响焊机性能和寿命。
操作规范培训
安全操作培训
对操作人员进行安全操作培训，确保他们了解焊机的安全操作规 程和注意事项。
设备操作培训
提供设备操作培训，使操作人员熟练掌握焊机的各项功能和操作 方法。
焊接回路短路
检查焊接回路是否短路， 修复或更换损坏的焊接回 路。
焊接电流不稳定
检查焊接电流是否稳定， 如不稳定需调整焊接电流 参数或更换损坏的电流调 节器。
04
焊机维修实例分析
