立柱模板计算书设计：复核：审核：二〇一八年九月目录1 工程简介 (1)1.1 工程概况 (1)1.2 模板结构形式 (1)2 设计相关参数选定 (3)2.1 计算目的 (3)2.2 计算范围 (3)2.3 参考资料 (3)2.4 主要控制参数 (4)2.5 设计技术参数及相关荷载大小选定 (4)2.5.1 荷载类型 (4)2.5.2 工况分析 (5)2.5.3 工况及荷载组合 (6)2.5.4 计算方法 (6)3 模板设计计算 (6)3.1 1800×2200mm方柱模板验算 (6)3.1.1 面板验算 (6)3.1.2 次楞方木验算 (7)3.1.3 长边柱箍验算 (8)3.1.4 短边柱箍验算 (9)3.1.5 对拉螺栓验算 (10)3.2 φ1200mm圆柱模板验算 (10)3.2.1 面板验算 (10)3.2.2 柱箍验算 (11)3.3 模板稳定性验算 (12)4 计算结果汇总 (13)5 结论 (13)1立柱模板设计计算书1 工程简介1.1 工程概况根据现有设计图纸统计，共有926根立柱，柱高2.4m～5.2m，混凝土等级为C50。
本层立柱分两次浇筑，第一次浇筑1m，底板施工完成后，再浇筑剩余部分。
立柱工程数量详见下表。
表1.1-1立柱工程数量表1.2 模板结构形式(1)方柱模板结构形式面板采用18mm厚木胶板，竖向次楞为50×100mm方木，间距200mm；次楞方木外设横向双拼φ48×3mm钢管柱箍，上下间距300mm；对拉螺杆采用φ14mm全丝拉杆，用M14对拉螺栓固定，间距515～715mm。
模板立面图如下图1.2-1所示。
图1.2-1 1800mm×2200mm立柱模板左、正立面图(2)圆柱模板结构形式面板采用18mm厚弧形木胶板，内径1200mm；柱箍采用宽32mm、厚1.5mm钢带，用M14螺栓固定，柱箍间距250mm，上部间距500mm。
柱模板计算书
柱模板计算书本计算书依据《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》(GB 50017-2003)等规范编制。
柱段：Z1。
模板剖面示意图面板采用克隆(平行方向)12mm厚覆面木胶合板；厚度：12mm；抗弯设计值fm：31N/mm2；弹性模量E：11500N/mm2；3.柱箍柱箍间距(mm)：500*9,；材料：2根Ф48×3.5钢管；钢材品种：钢材Q235钢(＞16-40)；弹性模量E：206000N/mm2；屈服强度fy：235N/mm2；抗拉/抗压/抗弯强度设计值f：205N/mm2；抗剪强度设计值fv：120N/mm2；端面承压强度设计值fce：325N/mm2；4.竖楞材料：2根50×100矩形木楞；木材品种：太平洋海岸黄柏；弹性模量E：10000N/mm2；抗压强度设计值fc：13N/mm2；抗弯强度设计值fm：15N/mm2；抗剪强度设计值fv：1.6N/mm2；B边最外两根竖楞间距：750mm；B边竖楞根数：4；B边竖楞间距调整(mm)：250*3；H边最外两根竖楞间距：750mm；H边竖楞根数：4；H边竖楞间距调整(mm)：250*3；5.对拉螺栓参数B边最外两根对拉螺栓间距：400mm；B边对拉螺栓根数：2；B边对拉螺栓直径：M16；B边对拉螺栓间距调整(mm)：400*1；H边最外两根对拉螺栓间距：400mm；H边对拉螺栓根数：2；H边对拉螺栓直径：M16；H边对拉螺栓间距调整(mm)：400*1；6.荷载参数：36.952kN/m2；砼对模板侧压力标准值G4k：2kN/m2；倾倒砼产生的荷载标准值Q3k二、柱模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。
这里取面板的计算宽度为1.000m。
圆柱模板计算书
圆柱模板计算书一．基本情况：本圆柱模直经为1.4米，采用面板4mm钢板，法兰及肋骨均采用8X70扁钢。
肋间距为300X300mm。
采用混凝土浇注速度为3m/h，混凝土入模温度为25℃。
二．荷载计算：1.混凝土侧压力：根据GB50204-92中新浇注混凝土作用在模板上的最大侧压力计算公式如下：F=0.22RcTβ1β2V½（T=5）=0.22X24000X5X1X1.5X3½=52.59KN/m²F=RcH=24X10=240 KN/m²取二者中较小值为F=52.59 KN/m²2.混凝土侧压力设计值：F=F1X分项系数X拆减系数F=52.59X1.2X0.85=53.64 KN/m²3.倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为：2 KN/m²荷载设计值为2X1.1X0.85=1.87 KN/m²4.混凝土振捣产生的荷载查路桥施工手册8-1表为2 KN/m²荷载设计值为2X1.1X0.85=1.87 KN/m²5.荷载总计：53.64+1.87+1.87=57.38 KN/m²三：板面计算：圆弧模板在混凝土浇注时产生的侧压力有肋骨架承担，在刚度计算时可以与平面钢模等同。
四：侥度计算：按照三边固结一边简支计算，取10mm宽的板条作为计算单元，则荷载Q=0.0584X10=0.584 KN/m²根据1X/1Y=0.9查表得ω大=0.00258q1 /kK=Eh³b/12(1-v²)=206000x6³x 10/12(1-0.3²)=40750000则ω大=0.57mm≤0.883mm故满足要求五：肋骨挠度计算ω大=ql/384EI=0.0014MM≤0.883mm故满足要求六：圆弧形横肋端头拉力强度计算A3钢材料f=140N/mm²F =FA=140X70X8=78400=78.4KN根据路桥施工计算手册213页为21.024KN78.4≥21.024 故满足要求。
1000×1000柱子模板计算书
1000×1000柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=1000mm ，B 方向对拉螺栓1道， 柱模板的截面高度 H=1000mm ，H 方向对拉螺栓1道， 柱模板的计算高度 L = 6mm ， 柱箍间距计算跨度 d = 400mm 。
柱箍采用双钢管48mm ×3.0mm 。
柱模板竖楞截面宽度50mm ，高度100mm 。
B 方向竖楞6根，H 方向竖楞6根。
面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度17.0N/mm 2，弹性模量5000.0N/mm 4。
木方剪切强度1.4N/mm 2，抗弯强度11.0N/mm 2，弹性模量9000.0N/mm 4。
10000189189189189柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 c—— 混凝土的重力密度，取25.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h ； T —— 混凝土的入模温度，取10.000℃； V —— 混凝土的浇筑速度，取4.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取5.000m ； 1—— 外加剂影响修正系数，取1.200；2—— 混凝土坍落度影响修正系数，取1.150。
根据公式计算的新浇混凝土侧压力标准值 F1=48.300kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×48.300=43.470kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下22.88kN/mA面板计算简图 面板的计算宽度取柱箍间距0.40m 。
圆柱模板计算书
圆柱模板计算书1、基本情况1.1该圆柱模高10.118m，直径1.8m。
采用砼泵车下灰，浇注砼速度3m/h，砼入模温度约25℃。
采用定型钢模板：面板采用6mm钢板；横肋采用厚12mm，宽100mm的圆弧肋板，间距400mm；竖肋采用普通10#槽钢，间距353mm。
2、荷载计算2.1砼侧压力（1）根据我国《砼结构工程施工及验收规范》（GB50204-92）中新浇注砼作用在模板上的最大侧压力计算公式如下：F=0.22Rc×T×β1×β2×√V [其中T=200/（25+15）=5 ]F=Rc×H ，带入数据得3=52.59N/㎡.F=0.22×24000×5×1×1.15×√3F=24×10.118=242.832KN/㎡.取两者中较小值，即F=52.59KN/㎡。
（2）砼侧压力设计值：F=F1×分项系数×折减系数。
F=52.59×1.2×0.85=53.64KN/㎡。
（3）倾倒砼时产生的水平荷载查建筑施工手册17-78表，为2KN/㎡荷载设计值为2×1.4×0.85=2.38KN/㎡（4）砼振捣产生的荷载查路桥施工计算手册8-1表为2KN/㎡荷载设计值为：2×1.4×0.85=2.38KN/㎡（5）按表17-81进行荷载组合F′=53.64+2.38+2.38=58.4KN/㎡3、板面计算：圆弧模板在砼浇注时产生的侧压力有横肋承担，在刚度计算中与平模板相似。
3.1计算简图：按照三边固结一边简支计算，取10mm宽的板条作为计算单元，荷载为q=0.0584×10=0.584N/㎜根据Lx/Ly=0.9，查表得Wmax=0.00258L4/kK=Eh3b/12（1-V2）=206000×63×10/12×（1-0.3×0.3）=40750000V——钢材的泊桑比等于0.3Wmax=0.57mm≦[W]=1/400=0.883㎜，故满足要求。
柱模板支撑计算书

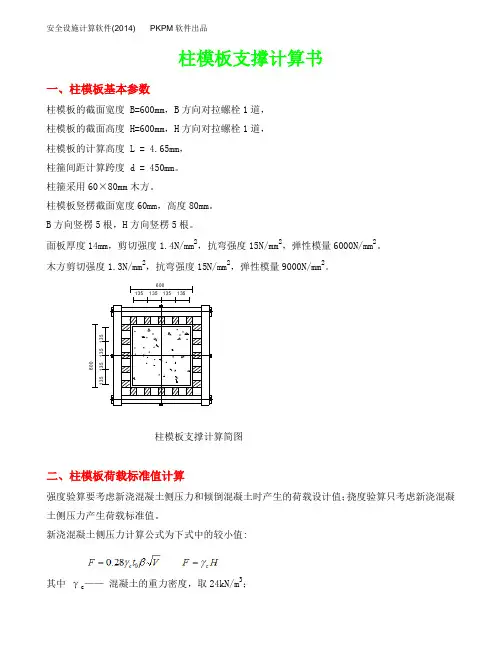

柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=600mm ，B 方向对拉螺栓1道， 柱模板的截面高度 H=600mm ，H 方向对拉螺栓1道， 柱模板的计算高度 L = 4.65mm ， 柱箍间距计算跨度 d = 450mm 。
柱箍采用60×80mm 木方。
柱模板竖楞截面宽度60mm ，高度80mm 。
B 方向竖楞5根，H 方向竖楞5根。
面板厚度14mm ，剪切强度1.4N/mm 2，抗弯强度15N/mm 2，弹性模量6000N/mm 2。
木方剪切强度1.3N/mm 2，抗弯强度15N/mm 2，弹性模量9000N/mm 2。
600柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3h ； T —— 混凝土的入模温度，取15℃； V —— 混凝土的浇筑速度，取2.5m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取4.65m ； β—— 混凝土坍落度影响修正系数，取1。
根据公式计算的新浇混凝土侧压力标准值 F1=31.87kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值: F1=0.9×31.88=28.692kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值: F2=0.9×3=2.7kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下17.19kN/mA面板计算简图 面板的计算宽度取柱箍间距0.45m 。
荷载计算值 q = 1.2×28.692×0.45+1.4×2.7×0.45=17.195kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为:截面抵抗矩 W = bh 2/6 = 45×1.4×1.4/6 = 14.7cm 3；截面惯性矩 I = bh 3/12 = 45×1.4×1.4×1.4/12 = 10.29cm 4； 式中：b 为板截面宽度，h 为板截面高度。
柱模板支撑计算书(700.700)
柱模板支撑计算书（700×700）一、柱模板基本参数柱模板的截面宽度 B=700mm，柱模板的截面高度 H=700mm，柱模板的计算高度 L = 5800mm，柱箍间距计算跨度 d = 300mm。
柱箍采用100×100mm木方。
柱模板竖楞截面宽度50mm，高度50mm。
B方向竖楞3根，H方向竖楞3根。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。
7003253255237523柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=51.600kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×27.000=24.300kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×3.000=2.700kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下9.88kN/mA面板计算简图 面板的计算宽度取柱箍间距0.30m 。
荷载计算值 q = 1.2×24.300×0.300+1.40×2.700×0.300=9.882kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 16.20cm 3； 截面惯性矩 I = 14.58cm 4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×7.290+1.40×0.810)×0.325×0.325=0.104kN.m经计算得到面板抗弯强度计算值 f = 0.104×1000×1000/16200=6.443N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×7.290+1.40×0.810)×0.325=1.927kN 截面抗剪强度计算值 T=3×1927.0/(2×300.000×18.000)=0.535N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×7.290×3254/(100×6000×145800)=0.629mm面板的最大挠度小于325.0/250,满足要求!四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下30030030010.71kN/mAB竖楞木方计算简图竖楞木方的计算宽度取 BH 两方向最大间距0.325m 。
1000×1000柱模板计算书
满足要求!
H方向对拉螺栓的计算
对拉螺栓最大容许拉力值: [N] =12.920kN
对拉螺栓所受的最大拉力 N =8.306kN
满足要求!
施工单位
xxx集团有限公司
计算人
审核人
满足要求!
3.挠度验算
v= 0.68×16.2237.54/(100×6000.00×126562.5)=0.460mm
面板的最大挠度小于237.5/250
满足要求!
竖楞木方的计算
1.竖楞木方抗弯强度计算
f=M/W=0.226×106/83333.3=2.711N/mm2
抗弯计算强度小于13.0N/mm2
B方向对拉螺栓的计算
对拉螺栓最大容许拉力值: [N] =12.920kN
对拉螺栓所受的最大拉力 N =8.306kN
满足要求!
H方向柱箍的计算
1.抗弯计算强度
f=M/W=0.325×106/8982.0=36.183N/mm2
抗弯计算强度小于205N/mm2
满足要求!
2.挠度计算
v =0.082mm
柱模板支撑计算
工程名称
莲塘口岸-旅检区建筑施工总承包工程
计算部位
1000mm×1000mm柱模板计算
计算参数
柱模板的截面宽度 B=1000.000mm，B方向对拉螺栓2道，
柱模板的截面高度 H=1000mm，H方向对拉螺栓2道，
柱模板的计算高度 L =10700mm，柱箍间距计算跨度 d =450mm。序号 Nhomakorabea计算要点
详细计算过程
结论
计算过程及结论
柱模板面板的计算
1. 抗弯计算强度
