301系列不锈钢化学成分
301L系列不锈钢技术要求
301L系列不锈钢技术要求化学成分：-镍(Ni)：具有提高不锈钢的耐腐蚀性能和韧性的作用，301L不锈钢中的镍含量应在6.0-8.0%之间。
-铬(Cr)：提供了不锈钢的耐腐蚀性能，301L不锈钢中的铬含量应在16.0-18.0%之间。
-锰(Mn)：提高不锈钢的抗应力腐蚀性能，301L不锈钢中的锰含量应在2.0-3.0%之间。
-硫(S)：硫的含量应小于0.03%。
-磷(P)：磷的含量应小于0.045%。
-碳(C)：碳的含量应小于0.03%。
-硅(Si)：硅的含量应小于0.75%。
-氮(N)：氮的含量应小于0.1%。
机械性能：-屈服强度：301L不锈钢的屈服强度应大于205MPa。
-抗拉强度：301L不锈钢的抗拉强度应大于520MPa。
-延伸率：301L不锈钢的延伸率应大于40%。
热处理：-固溶处理：将301L不锈钢加热到1010-1120℃之间，并快速冷却至室温，以提高耐腐蚀性能和机械性能。
-冷加工：301L不锈钢可进行冷加工，但应注意控制冷加工变形量，以免影响材料的性能。
耐腐蚀性能：-抗晶间腐蚀：301L不锈钢具有抗晶间腐蚀性能，并更适用于焊接条件下的使用。
-抗应力腐蚀：301L不锈钢具有较好的抗应力腐蚀性能，可用于一些带有应力或拉力环境下的工作。
-耐盐水腐蚀：301L不锈钢具有良好的耐盐水腐蚀性能，适用于海洋环境下的应用。
焊接性能：-可焊接性：301L不锈钢具有良好的可焊性，可采用常规的焊接方法进行焊接，如电弧焊、激光焊等。
-焊接后强度：焊接后的301L不锈钢应保持良好的强度和耐腐蚀性能，焊缝区应不易出现裂纹和腐蚀。
以上就是301L系列不锈钢的技术要求，包括化学成分、机械性能、热处理、耐腐蚀性能和焊接性能等方面的要求。
了解并掌握这些技术要求有助于正确选择、应用和处理301L不锈钢材料。
不锈钢301的密度

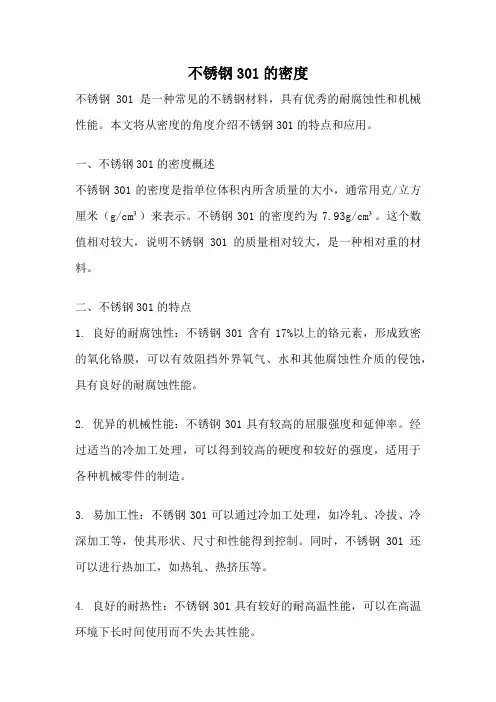

不锈钢301的密度不锈钢301是一种常见的不锈钢材料，具有优秀的耐腐蚀性和机械性能。
本文将从密度的角度介绍不锈钢301的特点和应用。
一、不锈钢301的密度概述不锈钢301的密度是指单位体积内所含质量的大小，通常用克/立方厘米（g/cm³）来表示。
不锈钢301的密度约为7.93g/cm³。
这个数值相对较大，说明不锈钢301的质量相对较大，是一种相对重的材料。
二、不锈钢301的特点1. 良好的耐腐蚀性：不锈钢301含有17%以上的铬元素，形成致密的氧化铬膜，可以有效阻挡外界氧气、水和其他腐蚀性介质的侵蚀，具有良好的耐腐蚀性能。
2. 优异的机械性能：不锈钢301具有较高的屈服强度和延伸率。
经过适当的冷加工处理，可以得到较高的硬度和较好的强度，适用于各种机械零件的制造。
3. 易加工性：不锈钢301可以通过冷加工处理，如冷轧、冷拔、冷深加工等，使其形状、尺寸和性能得到控制。
同时，不锈钢301还可以进行热加工，如热轧、热挤压等。
4. 良好的耐热性：不锈钢301具有较好的耐高温性能，可以在高温环境下长时间使用而不失去其性能。
三、不锈钢301的应用领域1. 汽车工业：不锈钢301具有良好的耐腐蚀性和机械性能，适用于汽车零部件的制造，如排气管、车身饰件等。
2. 建筑领域：不锈钢301可以用于建筑装饰材料、门窗五金配件等，具有美观、耐候性好的特点。
3. 厨房用具：由于不锈钢301具有良好的耐腐蚀性和耐高温性能，常用于制作厨房用具，如锅具、餐具等。
4. 电子领域：不锈钢301的导电性能好，常用于电子元器件、导线等的制造。
5. 医疗器械：不锈钢301具有良好的耐腐蚀性和生物相容性，适用于医疗器械的制造，如手术器械、植入物等。
四、总结不锈钢301是一种密度较大的不锈钢材料，具有良好的耐腐蚀性和机械性能。
其特点包括良好的耐腐蚀性、优异的机械性能、易加工性和良好的耐热性。
不锈钢301在汽车工业、建筑领域、厨房用具、电子领域和医疗器械等领域都有广泛的应用。
301L系列不锈钢技术要求
SUS301L系列不锈钢技术要求1 应执行的标准和法律法规JIS G 4305-1999 冷扎不锈钢及钢带GB222 钢的化学分析用试样取样法及成品化学成分允许偏差GB3280-1992 不锈钢冷扎钢板2 技术要求2.1 不锈钢的化学成分应符合表1的规定。
表1：SUS301L不锈钢板的化学成分单位：%2.2 不锈钢板的机械性能应符合表2的规定。
表2： SUS301L不锈钢板的的机械性能2.3 外形尺寸及允许偏差2.3.1公称尺寸板的公称尺寸、带的公称厚度均见表3注：公称尺寸外的钢板尺寸双方协商供货。
2.3.2不锈钢带厚度允许偏差：见表4，以负偏差控制。
2.3.3宽度及允许偏差：切边钢板和钢带：宽度允许偏差：50+-mm 。
当用户特别指定时可以按偏差20+-mm 。
2.3.4钢板长度及允许偏差：原则上以带卷形式供货。
如采用钢板形式供货。
钢板长度及允许偏差见表5。
2.3.5钢板的不平度：钢板的不平度按表6和表7。
2.3.5.1 LT 级、DLT 级（1/4H ）、ST 级（1/2H ）的不平度按表7。
2.3.5.2 MT 级（3/4 H ）、HT 级（H ）的不平度按表8。
2.3.6 带的不平度带的外观上两侧不能有有害的边浪。
所有强度级别的带材在宽度上的不平度以表7的1/2值为限度。
2.3.7钢带的镰刀弯钢带的镰刀弯按表8。
但不适用于钢带头尾不正常部分。
表9 钢带的镰刀弯（mm ）2.4表面加工钢板和钢带的表面加工按表10规定。
2.5外观状态：2.5.1钢板及钢带不得有影响使用的缺陷。
2.5.1.1钢板不得有分层，表面不得有裂纹、气泡、夹杂和结疤、氧化皮与过酸洗等影响使用的缺陷。
BG（No.3~No.7）研磨板表面不允许有麻点、划伤、凹坑和辊印等影响美观的缺陷。
2B板表面允许有深度不大于钢板厚度公差之半，且不使钢板小于最小厚度的轻微麻点、划伤、凹坑和辊印。
2.5.1.2钢带允许有部分缺陷，缺陷总长不大于全长的10%。
不锈钢材料化学成分对照表
3)
9Cr18MoV
0.85-0.95 17.00-19.00
3)
沉
淀 630不锈钢化学成分 0Cr17Ni4Cu4Nb
≤0.07 15.50-17.50 6.50-7.50
硬
化 631不锈钢化学成分
0Cr17Ni7Al
≤0.09 16.00-18.00 6.50-7.50
型 632不锈钢化学成分 0Cr15Ni7Mo2Al
-
≤0.035 ≤0.030 1.20-2.75 ≤1.00 1.00-2.50
-
-
≤0.035 ≤0.030 3.00-4.00 ≤1.00
-
-
-
≤0.035 ≤0.030 3.00-4.00 ≤1.00
-
-
-
≤0.035 ≤0.030 2.50-3.50 ≤1.00
-
-
Ti5(C%-0.02)~0.08
17.00-19.00 9.00-12.00 ≤2.00
17.00-19.00 9.00-13.00 ≤2.00
17.00-19.00 8.50-10.50 ≤2.00
15.00-20.00 11.50-15.00 ≤2.00
23.00-28.00 3.00-6.00 ≤1.50
|
1Cr18Ni11Si4AlTi 0.10-0.18 17.50-19.50 10.--120.. ≤0.80
3)
体 410J1不锈钢化学成分
1Cr13Mo
≤0.08-0.18 11.50-14.00
3)
420J1不锈钢化学成分
2Cr13
0.16-0.25 12.00-14.00
3)
型 420J2不锈钢化学成分
不锈钢管牌号及化学成份
304不锈钢牌号：0Cr18Ni9（0Cr19Ni9）；化学成分% C：≤0.07 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：8.0～11.0，S ：≤0.03 ，P ：≤0.035 304L不锈钢牌号：00Cr19Ni10（0Cr18Ni10），化学成分% C：≤0.07 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：8.0～11.0，S ：≤0.03 ，P ：≤0.035 302不锈钢牌号：1Cr18Ni9.化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≤0.03 ，P ：≤0.045 303不锈钢牌号：Y1Cr18Ni9.化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≥0.03 ，P ：≤0.20，Mo≤6.0 316L不锈钢牌号：00Cr17Ni14Mo2。化学成分% C：≤0.03 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：12.0～15.0 S ：≤0.03 P ：≤0.045 Mo:2.0～3.0 310不锈钢管:化学成分% C：≤0.25 Si ：≤1.5 Mn ：≤2.0 Cr ：24.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045 310S不锈钢牌号：0Cr25Ni20/1Cr25Ni20Si2。化学成分% C：≤0.08 Si ：≤1.0 Mn ：≤2.0 Cr ：24.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045 317L不锈钢牌号:0Cr19Ni13Mo3 。化学成分%： C≤ 0.02 N ≤0.14 Cr ≤17.8 Ni ≤12.7 Mo≤ 4.1 309S不锈钢牌号0Cr23Ni13 .化学成分：C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：22-24 ，Ni ：12-15，S ：≤0.03 ，P ：≤0.045 314不锈钢牌号1Cr25ni20Si2。化学成分% ：C≤0.07， Si≤1.00，Mn≤1.00 ，P ≤0.035，S≤0.030，Ni：3.00-5.00，Cr：15.5-17.5，Cu：3.00-5.00，Nb：0.15-0.45 。 321不锈钢牌号：1Cr18Ni9Ti.化学成分% C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：9.0-13，S ：≤0.03 ，P ：≤0.045,Ti≤5 840的在国内可以用2520的代替,主要是含镍比例高,抗氧化性强.化学成分% : C：≤0.07，Si ≤1.5, Mn ≤2.0, Cr ：18.0～22.0,Ni ：18～23.0,S≤0.03,P0.045,Al:0.35,Ti:0.31 630不锈钢牌号：0Cr17Ni4Cu4Nb/05Cr17Ni4Cu4Nb 。化学成分% ：C≤0.07，Si≤1.00，Mn≤1.00 ，P ≤0.035，S≤0.030，Ni3.00-5.00，Cr15.5-17.5，Cu3.00-5.00， Nb0.15-0.45 631不锈钢又叫17-7PH不锈钢。化学成分% ：C≤0.09，Si≤1.00，Mn≤1.00 ，P ≤0.04，S≤0.030，Ni 6.5-8.5，Cr116-18，Al 0.75-1.5 904L不锈钢牌号：00Cr20Ni25Mo4.5Cu/UNS:N08904/EN:1.4539，904L的化学成分% C≤0.03，Si≤1.00 ，Mn≤2.00，P≤0.035，S≤0.03，Ni:23.0-25.0，Cr:18.0-20.0， Mo:3.0-4.0，Cu:4.0-5.0 由于904L碳含量是很低的（最大0.020%），因此在一般热处理和焊接的情况下，不会有碳化物析出。这样消除了一般热处理和焊接后出现在的晶间腐蚀的危险。由于高的铬镍钼 含量，并且添加了铜元素，因此904L不锈钢管即使在还原性环境中，如硫酸和甲酸中也可以被钝化。高的镍含量使其在活性状态下也有较低的腐蚀速度。在0~98%的浓度范围内 纯硫酸中，904L的使用温度可高达40℃。在0~85%浓度范围内的纯磷酸中，其抗腐蚀性能是非常好的。在湿法工艺生产的工业磷酸中，杂质对抗腐蚀性能有很强的影响。在所有 各种磷酸中，904L不锈钢管抗腐蚀性优于普通的不锈钢管。在强氧化性的硝酸中，与不含钼的高合金化的钢种相比，抗腐蚀性能较低。在盐酸中，904L不锈钢管的使用仅限于较 低的浓度1-2%。在这个浓度范围。904L不锈钢管的抗腐蚀性能好于常规不锈钢。904L不锈钢管具有很高的抗点腐蚀能力。在氯化物溶液中其抗缝隙腐蚀能力也是很好的。904L 不锈钢管的高镍含量，降低了在麻坑和缝隙处的腐蚀速度。普通的奥氏体不锈钢在温度高于60℃时，在一个富氯化物的环境中对应力腐蚀可能是敏感的，通过提高不锈钢的镍含 量，可以降低这种敏化性。由于高的镍含量，904L不锈钢管在氯化物溶液，浓缩的氢氧化物溶液和富硫化氢的环境中，具有很高的抗应力腐蚀破裂能力。
不锈钢301化学成分
不锈钢301化学成分
不锈钢301是一种常见的高强度不锈钢，其化学成分主要包括以下元素：
- 铬（Cr）：铬是不锈钢的主要合金元素之一，能够在表面形成一层致密的氧化铬膜，起到抗腐蚀的作用。
不锈钢301中的铬含量通常在16-18%之间。
- 镍（Ni）：镍能够提高不锈钢的耐腐蚀性和机械性能。
不锈钢301中的镍含量通常在6-8%之间。
- 锰（Mn）：锰是一种强化元素，可以提高不锈钢的强度和硬度。
不锈钢301中的锰含量通常在2%以下。
- 碳（C）：碳的含量对不锈钢的强度和硬度有影响。
不锈钢301中的碳含量通常在0.15%以下。
- 硅（Si）：硅能够提高不锈钢的强度和耐腐蚀性。
不锈钢301中的硅含量通常在1%以下。
此外，不锈钢301中还可能含有少量的磷（P）、硫（S）、氮（N）等元素，其含量通常很低，不会对性能产生显著影响。
举个例子，不锈钢301的化学成分可以是：铬（Cr）含量为17%，镍（Ni）含量为7%，锰（Mn）含量为1%，碳（C）含量为0.1%，硅（Si）含量为0.5%。
SUS301成分及性能
牌号：301301不锈钢化学成分化学成分（单位：wt％）规格 C Si Mn P S Cr Ni 其他301 ≤0.15 ≤1.00 ≤2.00≤0.045≤0.03016.0～18.06.0～8.0301不锈钢机械性能机械性能规格YS（Mpa）TS（Mpa）EL（%）Hv301 ≥205 ≥520 ≥40 ≤218301不锈钢特性特性及应用含有低Ni，Cr及高N成分，根据粗压延可以达到的高强度化，对比Steel，Al有优秀的高温强度，抗疲劳强度及耐腐蚀性，使用在电车达到重量轻，优秀的稳定性及经济性。
应用于保温饭盒，保温瓶、SINK BOWL、燃气、BURNER部件电车，有轨车辆内外装。
【材料名称】：进口SUS301 、304、316、420(J1/J2）、430、631等不锈钢带、平板、卷板、棒材等进口不锈钢（欢迎来电详谈）【不锈钢带材材料规格】：厚度0.01mm、0.02mm、0.025mm、0.03mm……0.5mm*宽度5mm-1500mm【硬度状态】：维氏HV145-HV580以上（ANN、1/2H、3/4H、H 、EH、SEH）【材料表面】：冷轧2B（雾面）、BA（亮面）、HL（拉丝面）、8K镜面等【执行标准】：美标ASTM、日标JIS。
【机械性能】：软态、硬态、超硬态等【材料产地】：进口【主要市场】：国内各省市，各行业.【应用领域】：电子产品、电器、弹簧弹片、五金冲压件、手机配件、蚀刻件、精密零部件【加工服务】：提供分条，剪板，贴膜包装等不锈钢棒规格Ф10～Ф320材质431 301 303 304 321 316 316L 309S 310S 405 410 420 420J2 430不锈钢板规格0.4mm～80mm材质431 201 202 304 321 316L 309S 310S 405 410 420420J2不锈钢管规格Ф6～Ф426×1～50材质321 316L 309S 310S 301 303 304不锈钢常按组织状态分为：马氏体钢、铁素体钢、奥氏体钢等。
301全硬不锈钢成分
301全硬不锈钢成分摘要：I.301全硬不锈钢简介A.301全硬不锈钢的定义B.301全硬不锈钢的特点II.301全硬不锈钢的成分A.铬元素的作用B.镍元素的作用C.碳元素的作用D.其他元素的添加III.301全硬不锈钢的性能A.耐腐蚀性B.耐磨性C.硬度D.热处理性能IV.301全硬不锈钢的应用领域A.厨房用具B.建筑装饰C.化工设备D.汽车制造V.301全硬不锈钢的优缺点A.优点1.耐腐蚀性强2.易于加工3.良好的焊接性能B.缺点1.硬度相对较低2.成本较高正文：301全硬不锈钢是一种奥氏体不锈钢，具有较好的耐腐蚀性和焊接性能。
它的成分主要包括铬、镍、碳等元素，以及其他少量添加的元素。
首先，我们来看一下301全硬不锈钢的主要成分。
铬元素是提高不锈钢耐腐蚀性的关键元素，它能形成一层致密的氧化铬保护膜，阻止进一步的腐蚀。
镍元素则可以增强不锈钢的硬度和强度，同时提高其耐腐蚀性能。
碳元素在不锈钢中的含量较低，其主要作用是提高硬度和强度。
此外，还有一些其他元素如钼、钛、氮等被添加到301全硬不锈钢中，以改善其性能。
301全硬不锈钢具有优良的性能，使其在许多领域得到广泛应用。
在厨房用具方面，由于其耐腐蚀性强，常用于制作刀具、炊具等。
在建筑装饰领域，其良好的加工性能使其成为制作门窗、栏杆等建筑构件的理想材料。
此外，在化工设备、汽车制造等领域，301全硬不锈钢也发挥着重要作用。
然而，301全硬不锈钢也存在一些不足之处。
例如，其硬度相对较低，容易产生划痕和磨损。
另外，由于其成分中镍元素含量较高，导致成本较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
301系列不锈钢化学成
分
work Information Technology Company.2020YEAR
SUS301不锈钢-1Cr17Ni7 不锈钢材质性能及用途介绍
SUS301(L)-1Cr17Ni7对比304含有低Ni，Cr及高N成分，301 不锈钢在形变时呈现出明显的加工硬化现象。
被用于要求较高强度的各种场合。
根据粗压延可以达到的高强度化，对比Steel Al有优秀的高温强度，抗疲劳强度及耐腐蚀性，使用在电车上达到重量轻，优秀的稳定性及经济性（301L）
化学成分：（单位：wt％）
301特性及用途：
机械性能：
301（L）— 1Cr17Ni7
—相对304含有低Ni，Cr及高N成分，经过粗压延可以达到高强度化
—相对碳钢，铝有优秀的高温强度，抗疲劳强度及耐腐蚀性，使用在电车上可以减轻重量
● 简介
301是一种亚稳奥氏体不锈钢，在充分固溶的条件下，具有完全奥氏体组织。
在奥氏体不锈钢中，301是最易冷变形强化的钢种，通过冷变形加工可使钢的强度、硬度提高，并且保留足够的塑、韧性，加之此钢在大气条件下具有良好的耐锈性，但在还原性介质耐蚀性欠佳，在酸碱盐等化工介质耐蚀性较差，因此不推荐用于腐蚀苛刻的环境。
301主要以冷加工状态应用于承受较高负荷，又希望减轻装备重量和不生锈的设备部件。
此外，此钢在受外力撞击时易产生加工硬化可吸收更多的撞击能量，对设备和人员将提供更可靠的安全保障。
●
●工艺性能
热加工工艺性能良好，可生产棒、板、管、带等冶金产品，热加工温度范围：1150～850℃，软化退火温度1050～1100℃。
301焊接性良好，冷轧薄板焊接后在焊缝区产生低强度区。
● 301L
在301基础上降低C的含量，改善耐晶间腐蚀，添加N，弥补C量下降引起的强度下降。
