高岭土选矿和深加工处理
高岭土工艺流程
高岭土工艺流程高岭土是一种重要的工艺材料，在陶瓷、橡胶、造纸、涂料、塑料等领域有着广泛的应用。
下面将介绍高岭土工艺的流程。
高岭土工艺的第一步是采矿和矿石的破碎。
首先需要进行高岭土的开采。
开采的高岭土矿石需要经过破碎，破碎的目的是将大块的矿石分解成较小的颗粒以便后续处理。
第二步是矿石的洗涤和去杂。
采矿的高岭土矿石通常含有杂质和粘土，需要通过洗涤过程去除。
洗涤可以使用水洗或机械洗涤的方式，将含有杂质的矿石与水或溶剂混合搅拌，使杂质与高岭土分离。
洗涤后的矿石需要经过沉淀和过滤处理，以进一步去除杂质。
第三步是高岭土的干燥和研磨。
洗涤后的高岭土需要进行干燥处理，将其水分含量降至标准范围。
干燥后的高岭土还需要进行细磨，通过机械设备将其进一步研磨成细粉末，以获得更好的物理性质和化学活性。
第四步是高岭土的脱色和磁选。
高岭土中常含有一些着色物质，如铁、锰等。
为了提高高岭土的白度和纯度，需要进行脱色处理。
脱色可以通过化学处理或物理处理实现。
同时，高岭土还需要经过磁选过程，以去除其中的磁性杂质。
第五步是高岭土的激活和浸润。
高岭土在某些工艺过程中需要具有更好的活性和吸附性能。
因此，可以将高岭土进行激活处理，增强其表面活性。
激活可以通过酸洗、碱洗或其他化学处理来实现。
激活后的高岭土还需要进行浸润处理，以提高其湿附能力。
第六步是高岭土的成型和烧结。
高岭土可以根据不同的工艺要求进行成型处理。
例如，可以通过压制、注塑、挤出等方式将高岭土成型为所需的形状。
成型后的高岭土制品需要经过烧结或烘干处理，以获得所需的性能。
最后一步是高岭土制品的质检和包装。
制作完成的高岭土制品需要进行质量检验，确保其符合标准要求。
合格的制品需要进行包装，以便存储和运输。
高岭土工艺流程是一个复杂而精细的过程，每一步都需要严格控制和操作。
通过对高岭土进行采矿、破碎、洗涤、干燥、研磨、脱色、激活、浸润、成型、烧结等处理，最终可以获得高质量的高岭土制品，为不同行业的应用提供优良的材料基础。
高岭土生产工艺
高岭土生产工艺高岭土生产工艺流程目前，工业上高岭土常见的选矿工艺有干法和湿法两种。
干法工艺一般包括破碎、干燥(通常在旋转干燥器中进行)、细磨和空气浮选等几道工序。
该工艺可将大部分砂石除去，适用于加工那些原矿白度高、砂石含量低、粒度分布适宜的矿石。
干法加工生产成本低，一般适用于干燥地区，产品通常用于橡胶、塑料及造纸等工业的低价填料。
国内外高岭土选矿工艺多半选择湿法，湿法工艺包括浆料的分散、分级、杂质分选和产品处理等几个阶段。
一般流程为：原矿→破碎→捣浆→除砂→旋流器分级→剥片→离心机分级→磁选(或漂白)→浓缩→压滤→干燥→包装。
煤系(硬质)高岭土是我国特有的高岭土资源，目前生产上基本采用先超细后煅烧或先煅烧后超细加工工艺。
先超细后煅烧工艺流程一般为：原矿→破碎→粉碎→捣浆→湿式超细研磨或剥片→干燥→煅烧→解聚→分级→包装。
先煅烧后超细工艺流程一般为：原矿→破碎→粉碎→煅烧→湿式超细→干燥→包装。
以中国高岭土公司为例，高岭土生产工艺分采矿、选矿两部分。
采矿工艺流程：回采工作面凿岩→爆破→装卸运输→提升→地面运输→手选→高岭石原矿。
选矿工艺流程：高岭土原矿→破碎→制浆→旋流分级→浓缩→压滤→自然干燥→块状高岭土，若要生产含水量低、高品位的粉末状高岭土则要经过磨粉、烘干工艺流程。
每吨块状高岭土成品综合能耗约0.064t标煤/吨产品，耗电量约65.64度/吨产品，耗水量约7.5t/吨产品，坑木消耗量约0.8M3/百吨产品，排放废水和选矿废渣约0.56t/吨产品。
高岭土的加工工艺随着原矿性质、产品用途及产品质量要求的不同而不同。
总体来说，高岭土的加工技术包括：提纯增白、超细加工、改性等。
高岭土1、提纯高岭土的主要矿物是高岭石和多水高岭石，除高岭石族矿物外，亦常伴生有蒙脱石、伊利石、叶腊石等黏土矿物，石英、长石、铁矿物、钛矿物等非黏土矿物及有机质。
为生产出能满足各工业领域需求的高岭产品，常采用物理法、化学法及高温煅烧法对高岭土进行提纯除杂。
高岭土选矿方法和高岭土选矿工艺流程介绍
书山有路勤为径，学海无涯苦作舟
高岭土选矿方法和高岭土选矿工艺流程介绍
高岭土是目前应用非常广泛的非金属矿产资源，在了解高岭土选矿方法和高岭土选矿工艺流程这前，我们先来了解一下高岭土的的化学成分，高岭土主要成分是氧化铝，二氧化硅和水，还含有少量氧化钙和氧化铁，可用来制取新型净水剂（铝的化合物）。
下面郑州华昌机械工程师就为大家详细介绍一下高
岭土选矿方法和高岭土选矿工艺流程。
常见的高岭土选矿方法一、水力分级
水力分级包括螺旋分级(分离＋1mm 粗砂)、沉淀池分级(分离＋0.053mm 细砂)、水力旋流器分级(分离-0.053mm 细砂)、离心分级机或小直径水力旋流器分级(用于0.002～0.010mm 超细粒度分级)。
二、高梯度磁选
利用聚磁介质产生1 600kA/m 以上的磁场强度，除去高岭土中的Fe2O3 和TiO2，生产造纸涂料和高级陶瓷原料。
三、选择性絮凝
通过加入絮凝剂，选择性分离出细粒石英、黄铁矿、明矾石等杂质，生产刮刀涂布级高岭土。
常用絮凝剂有六偏磷酸钠、聚丙烯酰铵、水玻璃等。
四、化学漂白
加入保险粉等漂白剂使高岭土中褐铁矿、赤铁矿的高价铁还原为可溶性亚铁，或加入氧化剂氧化黄铁矿和染色杂质，提高高岭土白度。
五、剥片
在剥片机中采用搅拌细介质球产生磨剥作用，使高岭土集合体颗粒分离成薄片晶体，生产粒度小于2μm 含量达90%以上的刮刀涂布级高岭土。
六、煅烧。
高岭土煅烧工艺
高岭土煅烧工艺高岭土是一种常见的矿物资源，广泛应用于陶瓷、建材、涂料、橡胶等行业。
而高岭土煅烧工艺是将高岭土经过一系列的处理和加热过程，使其获得理想的物理和化学性质，以满足不同行业的需求。
高岭土煅烧工艺主要分为矿石选矿、破碎、磨矿、粉碎、热处理等几个关键步骤。
高岭土的矿石选矿是工艺的第一步。
在这一步骤中，通过对高岭土矿石的筛分和分选，将含有杂质的矿石与纯净的高岭土分开。
这样可以确保后续步骤中所使用的原料质量较高。
接下来，经过破碎和磨矿，将高岭土矿石进行粉碎和细磨。
这一步骤的目的是将较大的高岭土矿石粉碎成适合后续处理的细小颗粒。
通过细磨，可以提高高岭土的比表面积，增加其与其他材料的接触面积，从而提高其活性和反应性。
然后，利用粉碎后的高岭土进行热处理。
高岭土的热处理是整个工艺的核心步骤。
在高温环境下，高岭土的晶体结构会发生变化，使其获得更好的物理和化学性质。
热处理温度一般在1200℃以上，但具体的温度取决于高岭土的成分和要求。
在热处理过程中，高岭土会发生脱水反应，失去结晶水，晶体结构发生改变，从而提高了高岭土的热稳定性和耐火性。
同时，热处理还可以改善高岭土的颜色、增加其白度，使其更适合于陶瓷、涂料等行业的应用。
除了热处理，还可以通过控制热处理的时间和温度，调整高岭土的物化性能。
例如，在较高的温度下进行热处理，可以使高岭土的比表面积减小，颗粒变得均匀致密，提高其力学强度和抗压性能。
而较低的温度则可以增加高岭土的孔隙结构，提高其吸附性能和储存性能。
总的来说，高岭土煅烧工艺是将高岭土经过矿石选矿、破碎、磨矿、粉碎和热处理等一系列步骤，使其获得理想的物理和化学性质。
通过控制工艺参数，可以调整高岭土的物化性能，使其更好地适应不同行业的需求。
高岭土煅烧工艺在陶瓷、建材、涂料、橡胶等行业中有着广泛的应用前景。
高岭土的矿山开采方法
高岭土的矿山开采方法中国所产高岭土70%～80%用于陶瓷及耐火材料，大部分直接利用原矿，低档的作耐火材料。
江苏苏州高岭土矿为软质高岭土，品位高，可直接在工业上利用，其手选1号泥比手选4号泥价格高10多倍，因此开采时要求保护优质土，保护原矿的纯度并使其不变成碎屑状，过去多在回采工作面进行人工选别回采，现在开采规模大了，但为与手选厂的衔接，仍然要注意选别回采。
高岭土的原矿价格相差较大，例如：苏州中国高岭土原矿价为230元／t，福建龙岩高岭土公司原矿价为90元／t，吴县青山白泥矿原矿价为203.5元／t，原矿售价影响采矿方法和开采工艺的选择。
广东茂名高岭土为砂性高岭土，水采水运，主要生产造纸涂料级高岭土，不存在原矿出售问题，其低档产品作陶瓷用、填料用。
近年来煅烧高岭土在国内外市场很受欢迎，国内一般是煤系硬质高岭岩(土)经深加工处理而得，硬质高岭岩(土)由于是和煤共伴生，其开采是按煤的开采情况及其本身的赋存情况来定，现由煤炭部综合利用部门管理，国内尚未单独开采，以下将不述及。
(一)开采方法和开采规模的划分高岭土矿的开采方法有露天开采和地下开采。
风化残积型高岭土矿多露天开采，如茂名的砂性高岭土。
其他热液蚀变型和沉积型矿床浅部用露天开采，深部用地下开采。
采用露天开采的矿点多，但多数是中小型矿山，大型的有福建龙岩高岭土公司、广东茂名高岭土公司、广东茂名南方高岭土公司。
原苏州中国高岭土公司所属阳西矿区、阳东矿区都曾用过露天开采。
地下开采规模较大的有：江苏苏州阳西竖井、观山竖井、阳东的白善岭矿和吴县青山白泥矿等。
开采规模的划分，采用二种办法：一是按矿石量计；二是按精矿量计。
(二)开拓运输高岭土矿露天开采的开拓运输用得较多的有3种：一为铁路窄轨开拓，用7t，或10t，或14t电机车牵引1m3矿车。
原苏州中国高岭土公司所属阳东、阳西的露天开采都曾用过。
二是配合水枪开采用砂泵进行水力输送，将矿浆从设于矿块中的集浆池用砂泵输送至精选厂，如广东茂名高岭土公司和广东茂名南方高岭土公司。

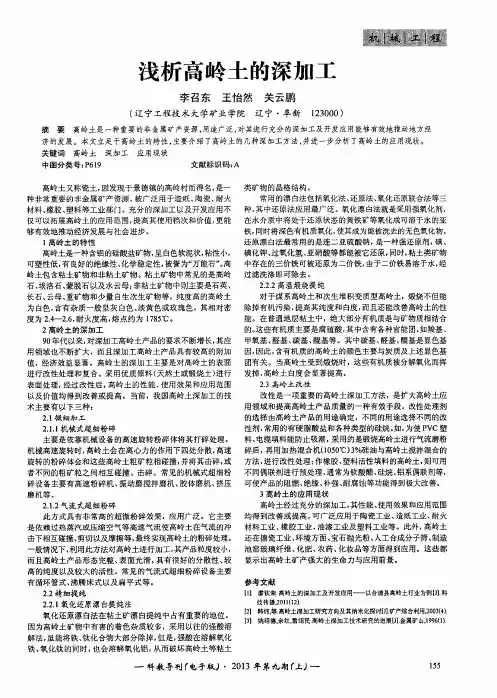

浅析高岭土的深加工
表面处理， 经过 改性后 ， 高岭土 的性 能、 使用效果和应用范围
以及价值均得到改善或提 高。当前 ，我 国高岭土深加工 的技 术主要有 以下三种 ： 用领域和提高高岭土产 品质量 的一种有效手段。改性处理剂 ２ ． １微 细 加 工 的选 择 由高 岭 土 产 品 的 用途 确 定 ，不 同 的用 途选 择 不 同 的改 性剂 ， 常用的有硬脂酸盐和各种类型的硅烷。 如， 为使 Ｐ Ｖ Ｃ塑 ２ ． １ ． １ 机械式超细粉碎 电缆填料能防止吸潮， 采 用的是锻烧高岭土进行气流磨粉 主要是依靠机 械设备 的高速旋转粉碎体将其打碎处理。 料、 机械高速旋转时， 高岭土会在 离心力 的作用下四处分散 ， 高速 碎后 ， 再用加热混合机（ １ ０ ５ ０ ℃） ３ ％硅油与高岭土搅拌混合的 进行改性处理： 作橡胶、 塑料活性填料的高岭土， 则可用 旋转 的粉碎体会和这些高岭土粗矿粒相碰撞 ， 并将其击碎， 或 方法 ，
浅析高岭土 的深加工
李召东
摘 要
王怡 然
关 云 鹏
１ ２ ３ ０ ０ ０ ）
（ 辽宁工程技术大学矿业学院 辽宁 ・ 阜新
高岭土是一种重要 的非金属矿产资源， 用途广泛 ， 对其进行充分的深加 工及开发应用 能够有效地推动地方经 高岭土 深加工 应用现状
文 献标 识 码 ： Ａ
济 的发展 。本 文立足于高岭土 的特性 ， 主要介绍 了高岭土 的几种深加工方法 ， 并进 一步分析 了高岭土 的应用现状。
３高 岭 土 的 应用 现 状 磨机 等 。 高岭 土 经 过充 分 的深 ｊ ｊ ｎ－ ｒ ， 其性能、 使用 效 果 和应 用 范 围 ２ ． １ ． ２气流 式超 细 粉 碎 此 方 式 具 有 非 常 高 的超 微粉 碎效 果 ，应 用 广泛 。它 主 要 均 得 到 改善 或 提 高 ， 可 广 泛 应 用 于 陶 瓷工 业 、 造 纸工 业 、 耐火 是 依赖 过 热 蒸 汽 或压 缩 空 气 等 高 速 气 流使 高岭 土 在气 流 的冲 材料 工业 、 橡胶工业 、 油漆工业及 塑料工业等 。此外： Ｐ ６ １ ９
高岭土加工流程
高岭土加工流程高岭土是一种重要的非金属矿物资源，广泛应用于陶瓷、建材、化工等领域。
高岭土的加工流程对于其品质和应用性能有着至关重要的影响。
本文将介绍高岭土的加工流程，以及其中的各个环节和关键技术。
一、高岭土的开采和制备高岭土是一种含铝硅酸盐矿物，主要由高岭石、莫来石等矿物组成。
其开采需要先进行地质勘探和矿物资源评价，确定矿区和矿床的位置和规模。
然后进行采矿和露天开采，将矿石送至矿石破碎机进行初步破碎和筛分，得到粗矿。
粗矿需要进行磨细和脱水处理，以便后续的制备和加工。
磨细可以采用球磨机、砂磨机、超细磨等设备，将粗矿磨成细矿，同时去除其中的杂质和掺杂物。
脱水可以采用离心机、压滤机、真空过滤机等设备，将磨好的细矿脱水至所需的含水率，以便后续的干燥和成型。
二、高岭土的干燥和成型高岭土的干燥和成型是高岭土加工流程中的重要环节。
通过干燥和成型，可以使高岭土的物理和化学性质得到改善和优化，从而提高其品质和应用性能。
常用的干燥和成型方法有以下几种：（一）自然干燥法：将脱水后的高岭土放置于通风良好的地方，自然晾干至所需含水率。
这种方法成本低，但干燥效率低，时间长，不适用于大规模生产。
（二）热风干燥法：将高岭土放置于烘箱中，通过热风加热干燥至所需含水率。
这种方法干燥速度快，效率高，但需要消耗大量的能源，有一定的环保压力。
（三）压制成型法：将干燥后的高岭土放入压制机中，进行压制成型。
这种方法可以制备出各种形状和尺寸的高岭土制品，但需要消耗大量的能源和机械设备。
（四）浇注成型法：将高岭土糊浆倒入模具中，经过振动和静置，使其自然成型。
这种方法可以制备出各种形状和尺寸的高岭土制品，但需要消耗大量的水和模具设备。
三、高岭土的分级和筛分高岭土的分级和筛分是高岭土加工流程中的重要环节。
通过分级和筛分，可以使高岭土的粒度和形状得到调整和优化，从而提高其应用性能和产品品质。
常用的分级和筛分方法有以下几种：（一）振动筛分法：将高岭土糊浆倒入振动筛中，通过振动和筛孔的大小和形状，将高岭土分成不同粒度的颗粒。
高岭土的十大加工方法
高岭土的十大加工方法2022-02-07高岭土的选矿提纯加工方法主要的目的是使高岭土的品位增加，纯度提高，白度提高。
目前高岭土的选矿提纯增白方法主要有：物理法、化学法和物理化学法。
物理法主要有水介质浮沉法、分级、磁选和超细磨矿等；化学法主要有浮选、化学提纯、微生物法漂白、煅烧加工和表面改性等；物理化学法主要有浮选等，也可以物理法和化学法配合使用。
各个地方的高岭土矿的成因和种类的不一样，其中所含的伴生矿物杂质就有所不同，选矿加工方法的选取就要有所差异，要因矿而定。
01 水介质浮沉法水介质浮沉法是指在用水作为介质的条件下，利用各种矿物在水中的浮沉速度和溶解度的不同，把有用矿物和杂质矿物分离开来的一种选矿提纯加工方法。
目前，此种方法主要用于高岭土矿中含有石英等砂质矿物的选矿提纯，在我国很多的高岭土生产企业都采用此种方法。
此方法简单、易操作，经济成本低；但是，此种方法主要去掉石英、长石、云母等碎屑矿物和岩屑等较粗粒的杂质，同时也可除去部分铁钛矿物。
对密度和溶解度与高岭土相似的杂质矿物无法去除，白度提高的不是很明显，适合于较为优质的高岭土矿的选矿提纯。
02分级分级就是利用矿物颗粒的大小或密度的差别来分离矿物，根据不同的情况，分级方法则不尽相同。
若组成矿浆的矿物粒度相差大，则一般用筛网分级；若相近，则据其密度差别进行选别。
常用的分级设备有振动筛、水簸、水力旋流器和离心机等。
分级的作用和水介质浮沉法基本相同，主要是用来除去高岭土矿中的长石和石英等杂质矿物，使得高岭土的纯度和煅烧白度得以提高。
03磁选除铁磁选是利用磁力清除物料中磁性金属杂质的方法。
磁选的应用则是利用各种矿石或物料的磁性差异，在磁力及其他力作用下进行选别的过程。
对除去磁铁矿和钛铁矿等高磁性矿物或加工过程中混入的铁屑等较为有效。
几乎所有的高岭土原矿都含有少量的铁、钛矿物，主要有铁的氧化物、钛的氧化物、钛铁矿、菱铁矿、黄铁矿、云母和电气石等。
这些着色杂质通常具有弱磁性，这样即可用磁选方法除去这些有害杂质。
