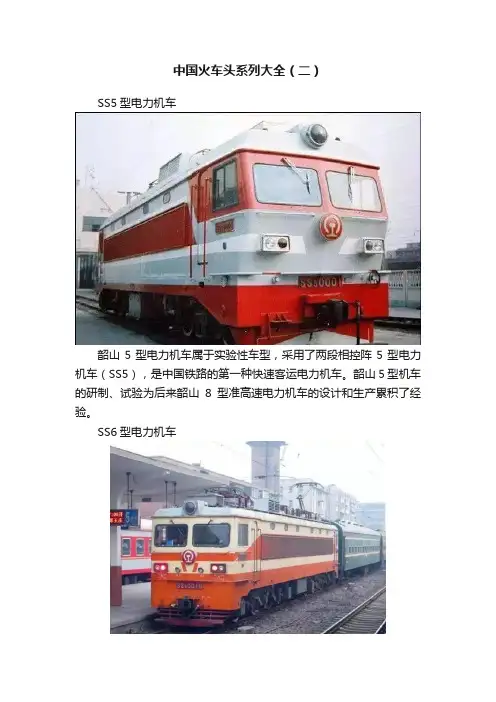

中国火车头系列大全（二）SS5型电力机车韶山5型电力机车属于实验性车型，采用了两段相控阵5型电力机车（SS5），是中国铁路的第一种快速客运电力机车。
韶山5型机车的研制、试验为后来韶山8型准高速电力机车的设计和生产累积了经验。
SS6型电力机车韶山6型电力机车（SS6）是中国铁路使用的电力机车车型之一，是原铁道部为满足陇海铁路电气化需要，继引进6K型电力机车之后，于1989年利用日元贷款、通过国际招标采购的第二批4800千瓦六轴电力机车。
SS7型电力机车韶山7型电力机车（SS7）是中国铁路的电力机车车型之一，是根据山区小半径曲线区段电气化铁路而研制的客、货运两用干线电力机车，由大同机车厂、株洲电力机车研究所于1992年研制成功，1996年投入批量生产，累计生产了113台。
SS7B型电力机车韶山7B型电力机车（SS7B），是中国铁路使用的重载货运电力机车车型之一，属于25吨轴重实验性车型，由大同机车厂于1997年研制成功。
SS7C型电力机车韶山7C型电力机车（SS7C），是中国铁路使用的电力机车车型之一，由大同机车厂、株洲电力机车研究所、成都机车车辆厂于1998年研制成功。
韶山7C型电力机车是在韶山7型电力机车基础上，根据铁路客运提速需要改进设计而成的4800千瓦六轴客运电力机车，最高运用速度120公里/小时。
SS7D型电力机车韶山7D型电力机车（SS7D）是中国铁路的电力机车车型之一，是为适应中国铁路大提速的需要、特别为陇海铁路郑州至西安段而设计的准高速干线客运用电力机车，由大同机车厂、株洲电力机车研究所、成都机车车辆厂于1999年联合研制成功，至2002年累计生产了59台。
韶山7D型电力机车持续功率为4800千瓦，最高速度为170公里/小时。
SS7E型电力机车韶山7E型电力机车（SS7E），是中国铁路使用的干线客运电力机车车型之一，由大同电力机车有限责任公司和大连机车车辆有限公司制造。
为六轴干线客运电力机车，最大速度为170km/h。
矿用变频电机车的电制动
所产生的这一感生 电动 势 � 其方 向与 变频 器输 出电 压的 方向 是 相反的 � 也就是说 � 交流电动机在 减速制 动过程 中 � 电 机会进 入 到发电工作状态中去 � 定子线 圈中的 感生电动 势反过 来会输 入 至变频器 � 并通过变频器中 的功率 二极管 D 由三 相 1-D 6 整流 � 交变的感生电动势变为直流电势 � 见图 2 所示 � 当直流电势的值 大于变频器的输入 电压 值 � 并且 电路 能为 它提 供一 个完 全闭 合 的电气通路时 � 那么包 括电 机定 子绕 组在 内的 电气 回路 里便 会 产生感生电流 � 其电流方向是由电 机通过 变频器 流入电源 � 这就 是发电反馈现象 � � � � 反馈制动 过程 电机在下调频率的减速过 程中 � 一旦 反馈现 象发生 � 就会 形 成定子感应磁通 � 其方向同 � 见 图 1� 感应磁 通由转 子感生 旋 D � 转磁通 � 具 有感生 环流 的 � 所导致 �在 定子感 应磁 通的作 用下 � 转子导体 � 如前 所述 � 由图 1� 的右手 定则确定 其电流方向 � � 将 �� 产生制动力 � 其方向与转子获得牵引力 的方向相反 � 由图 1 � � 中 � 的左手定则确定 � � � � 感生电流 的通路 2 . 3 . 1 发电反馈通路 在图 2 中 � 虑线框内是变频器 的功率 器件结构 � 它 由6个 功 率三极管 I 且每个 I G B � 组成 � G B � 上都 反向并联了 1 个功率 二 极管 � 在图 2 中的 A 与 C 点之 间的 电路接 入了 功率二 极管 D � 和发电反馈的充电限流电阻 � � 电机 在发电工作状态下所 产生 � 的感生电流要经过 � � 的限流之后流入到蓄电池中去 �
MH使用说明书范文
前言中铁科工集团位于九省通衢的武汉市，由世界500强企业中国中铁股份有限公司独家发起、三家成员公司重组设立的，集科研设计、工业制造、工程施工与安装、大件物流于一体的产科研服务一体化新型工业企业集团。
公司业务主要涉及铁路、公路、桥梁、隧道、地铁、建筑、港口的工程机械及钢结构的研发、制造、施工与检测。
公司注册资本5亿元，目前旗下有“中铁工程机械研究设计院”、“中铁科工机械成套公司”两家分公司及“中铁九桥有限公司”、“中铁重工有限公司”、“武汉中铁基础工程有限公司”、“九江中铁科工大件物流有限公司”、“九江中铁检测科技有限公司”五家子公司。
公司总资产逾15亿元，实力雄厚，拥有各种钢结构和工程机械制造、建筑施工设备1863台（套）及一个5000吨级——800T重件起重码头，并拥有先进的计算机辅助设计、施工和管理设备系统及精密的检测试验中心。
公司本部及成员企业共有员工2347人，其中：各类专业技术人员624人，享受国家及省部级津贴专家27人，教授级高工21人，高级职称71人，中级职称215人，技师84人。
公司不仅是“铁道部施工机械标准化技术归口单位”，而且设有中国中铁股份有限公司唯一的工程机械研究设计院，具有多项制造、施工、安装一级资质和特级资质，主导产品有多型号架桥机、运梁车、提梁机、铺轨机、轨行机械、桩工机械、轨道板安装吊机等，多项产品荣获国家科技进步奖和国家技术发明奖，省部级科技进步奖、并持有多项国家发明专利。
公司近两年参建的贵州坝陵河特大桥、武汉天兴洲大桥、南京大胜关大桥、上海崇明岛跨江通道、广州东江特大桥、马来西亚柔佛洲大桥等一批国内外知名项目荣获二项鲁班奖，一项詹天佑大奖。
发展中的中铁科工集团有限公司始终坚持“自主创新，挺进高端，拓展产业，规模发展”的战略思路，把不断坚持自主创新及产品研发、培育规模型强势产业、创名优品牌作为本公司的长期发展方向，最终建成“国内一流，世界知名”,具有强劲竞争实力的大型装备制造企业集团和国家级重大技术装备工程中心！中铁工程机械研究设计院（原铁道部武汉工程机械研究所，简称：中铁机械院）集施工机械产品研发、生产、销售及施工于一体，有实力雄厚的技术开发中心、设备齐全的制造工厂及基础施工公司，是中国铁路工程总公司技术中心主要成员单位，是国家级高新区———武汉东湖新技术开发区内的知识密集型科技企业，还是“铁道部施工机械标准化技术归口单位”，通过了ISO9001质量管理体系认证，2007年光荣入选“湖北省行业综合实力百强企业”。
电瓶车使用
维护及保养 第五章 电机车安全操作规程
第一章 概 述
1.1 应用
JXKB45型蓄电池直-交变频工矿电机车（以下简称交流电机 车或电机车），是中铁工程机械研究设计院生产的JXKB系 列交流电机车产品中的一种。该机车具有起动牵引力大、启 动快速性好、调速范围广、运行平稳以及具备安全可靠的电 制动、气制动等优点，适用于铁路、公路隧道、地铁、煤炭、 森林、冶金及矿山施工建设等行业非防爆场所的运输牵引。
➢ 1.4.2 机车车轮闸瓦间隙的调节步骤：
⑴．向制动缸供气，使汽缸的伸缩杆完全伸出，这时为松闸状态。 在松闸状态下，闸瓦与车轮之间会出现一定大小的间隙，该间隙即为 闸瓦间隙；
⑵．当闸瓦产生了一定的磨损后，闸瓦的间隙会增加。闸瓦间隙 增加到一定程度时，机车在制动中会发生制动不力或不能制动的现象， 影响施工安全，这时需要对闸瓦间隙进行调节。
➢ 发电反馈制动：在机车行驶过程中，只要变频器的给定速 度低于牵引电机的实际运转速度，电机便处于发电状态。 在这种状态下，变频器将控制电机反向充电，回馈电能到 蓄电池。发电过程中，电机产生制动力。机车行驶速度越 高，该制动力越大。
➢ 由于发电制动建立在传动系统的高速端，因此电制动效果 十分显著。发电制动是将机车的动能转变为电能并送回到 蓄电池，因此产生了节能效应。
1.2 电机车工作原理
JXKB45型交流电机车，由蓄电池箱供应直流 电，通过牵引变频器转换成电压与频率可调 的三相交流电 ，供两台普通三相异步电动 机工作，并通过传动轴、减速箱，经过二级 齿轮减速将动力传到轮轴上，从而驱动机车 行走。
1.3 组成
电机车主要结构分为车体、驾驶室、传动走行系 统、制动系统、蓄电池箱、操纵控制系统等部分。
地铁盾构施工牵引电机车介绍与选型

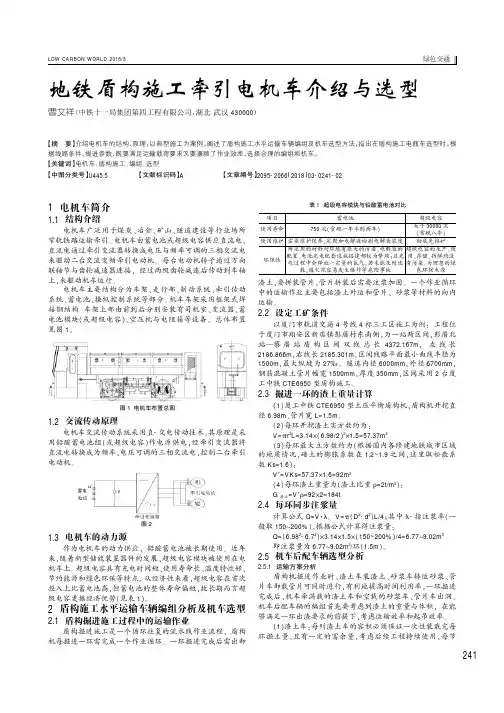

以厦门市轨道交通 4 号线 4 标三工区施工为例院 工程位 于厦门市翔安区新店镇彭厝村东南侧袁为一站两区间袁彭厝北 站要蔡 厝 站 盾 构 区 间 双 线 总 长 4372.167m袁 左 线 长 2186.866m袁右线长 2185.301m遥区间线路平面最小曲线半径为 1500m袁最大纵坡为 27译遥 隧道内径 6000mm袁外径 6700mm袁 钢筋混凝土管片幅宽 1500mm袁厚度 350mm袁区间采用 2 台厦 工中铁 CTE6950 型盾构施工遥
