工程制图教学课程总结备课讲稿
《工程制图》教案8
位于图纸右下角，包含图名、比例、单位 、设计者等信息。
2024/1/26
图纸方向
一般采用横向绘制，特殊情况下可采用纵 向。
明细栏
列出图纸中所有零部件的名称、数量、材 料等。
8
图纸幅面与格式
01 图纸幅面
根据实际需要选择合适的图纸幅面，如A0、A1、 A2等。
02 图框格式
分为留装订边和不留装订边两种，根据实际需要 选择。
投影规律
02
长对正、高平齐、宽相等
方位关系
03
上下、左右、前后
14
基本几何体三视图
2024/1/26
01
平面立体三视图
棱柱、棱锥
02
曲面立体三视图
圆柱、圆锥、圆球
15
组合体三视图
2024/1/26
组合体构成形式
叠加式、切割式、综合式
组合体表面连接关系
平齐、不平齐、相切、相交
组合体三视图画法
形体分析法、线面分析法
解释AutoCAD中的坐标系概念，如何进行坐标输入以及绘图单位、 界限等设置。
2024/1/26
34
二维图形绘制与编辑命令
基本绘图命令
介绍直线、圆、弧、多边形等基 本图形的绘制命令及使用方法。
2024/1/26
对象选择与修改
讲解如何选择图形对象，以及使用 移动、旋转、缩放等命令对图形进 行修改。
图层与属性管理
27
06
装配图表达方法
2024/1/26
28
装配图作用和内容
2ห้องสมุดไป่ตู้24/1/26
作用
表达机器或部件的工作原理、零 件间的装配关系、主要零件的结 构形状及技术要求等。
工程制图课程设计总结
工程制图课程设计总结本页仅作为文档页封面，使用时可以删除
This document is for reference only-rar21year.March
工程制图课程设计总结
14级葡萄与葡萄酒工程范宜杰经过三个周的“艰苦奋斗”，我们完成了我们小组选择制图设计作业:葡萄酒实验室三维展示图。
作为组长，感觉此次任务甚是艰苦，经过深思熟虑，我制定了以下分工:分工明细：
张雪：2个冷冻罐（420L和700L）、一个冷媒罐、2个发酵罐、5个储酒罐；
王雨：平行分选输送机、刮板提升机、除梗破碎机、螺杆泵；
王文娟：30L夏朗德壶式蒸馏机组、膜过滤机（水）、膜过滤机（酒）、半自动冲瓶机；
侯景文：电动打塞机、半自动热缩帽机、1T连续压榨机、4平方硅藻土过滤机；
杨雨娇：自来水栓、电源插座（2X3P，1X2P）、、300见方检查井；
温艳芳：气囊压榨机、灌装过滤一体机、6P冷冻机组（室外）、1个纯水罐；
上面零件是我为组员分配的任务，剩下的其他零件，以及组员零件的深入修改，整体布局排放，效果渲染等是我的任务，大约占15%。
最终，我们的作品完美诞生，感觉效果还是不错的。
在作图的过程中，也遇到过很多的挫折，包括大小的不统一就是一个很大的问题，因为是分工合作，由于我没有想到尺寸的问题，使得装配出现问题，后来统一了尺寸重新开始了我们的工作。
总的来说，我们经过团队的合作，不断努力，完成了我们的课程设计。
通过这次，我深刻的认识到团队在生活中的力量。
一个人的力量是小，但是团队的力量是不可估量的。
关于工程图纸的讲课稿范文
关于工程图纸的讲课稿范文工程图纸讲课稿一、前言尊敬的各位同学，大家好！今天我将为大家讲授关于工程图纸的内容。
工程图纸是工程设计与施工的重要工具，在各个工程领域都起着至关重要的作用。
通过学习工程图纸的制图规范和图纸解读技巧，可以帮助我们更好地理解和应用工程图纸，提高我们在工程设计和施工中的能力和水平。
接下来，我将从工程图纸的类型、制图规范以及图纸解读技巧等方面进行详细讲解。
希望通过这次讲座，能够帮助大家更好地理解和应用工程图纸。
二、工程图纸的类型工程图纸按照用途可以分为设计图纸、施工图纸和验收图纸等。
设计图纸是工程设计人员为了完成工程设计而制作的图纸。
它主要用于设计人员之间的沟通和交流，以及对设计方案的论证和审核。
设计图纸通常包括平面图、剖面图、立面图等。
平面图主要用来展示工程在水平方向上的布置情况，包括建筑平面布置图、结构平面布置图等。
剖面图则是展示工程在垂直方向上的分布情况，它可以让人们直观地了解工程内部的构造和布置。
立面图则展示了工程的外观和立面布置情况。
施工图纸是设计人员为了指导施工人员进行实际施工而制作的图纸。
它主要用于施工人员的操作和施工过程的控制。
施工图纸通常比设计图纸更加详细，包括了更多的细节和标注，以确保施工的准确性和质量。
施工图纸还包括施工工艺图、构造图、装配图等，这些图纸为施工人员提供了工程施工的指导和方法。
验收图纸是在工程竣工之后为验收单位和相关方提供的图纸。
验收图纸主要用于审核工程的合格性和施工质量。
验收图纸通常包括竣工图、竣工图变更说明、竣工标准等，这些图纸为验收单位提供了对工程质量的审核依据。
三、工程图纸的制图规范工程图纸的制图规范是指在制作和使用工程图纸的过程中应遵循的一些标准和规定。
制图规范的合理应用可以提高图纸的准确性和可读性，降低误解和误差的发生。
1. 绘图规模绘图规模是指图纸上表示实际尺寸的比例关系。
绘图规模的选择要根据图纸的用途和内容进行合理调整。
通常的绘图规模有1:1、1:2、1:5、1:10等。
工程制图教案
工程制图教案工程制图教案一、教学目标：1.了解工程制图的基本知识和基本概念。
2.掌握工程制图的常用符号和常用画法。
3.能够使用CAD软件进行简单的工程制图。
4.培养学生的观察能力、空间想象能力和对工程制图的兴趣。
二、教学内容：1.工程制图的概念和分类2.工程制图的基本符号和画法3.图纸的分析和使用4.CAD软件的基本操作和应用三、教学重点和难点：1.工程制图的基本符号和画法的掌握2.CAD软件的基本操作和应用的学习四、教学方法：1.讲授法：通过讲解工程制图的基本知识和常用画法来促进学生的理解和记忆。
2.实践法：通过实际操作和练习来提高学生的实际操作能力。
3.探究法：通过引导学生对图纸进行分析和理解来培养学生的观察能力和空间想象能力。
五、教学过程：1.导入（5分钟）通过展示一些工程图纸和工程模型，引发学生对工程制图的兴趣和好奇心。
2.讲解工程制图的概念和分类（10分钟）通过讲解工程制图的概念和分类，让学生了解工程制图的基本知识和基本概念。
3.讲解工程制图的基本符号和画法（20分钟）通过讲解工程制图的基本符号和画法，让学生了解工程制图的基本元素和基本操作。
4.图纸的分析和使用（10分钟）通过分析一份工程图纸，让学生了解如何读懂和使用工程图纸。
5.CAD软件的基本操作和应用（30分钟）通过演示和操作CAD软件，让学生了解CAD软件的基本操作和应用，提高学生的实际操作能力。
6.练习和实践（20分钟）学生根据所学内容完成一份简单的工程图纸，并使用CAD软件进行绘制和修改。
7.总结和讨论（5分钟）通过总结和讨论，让学生回顾所学知识和经验，巩固所学内容。
六、教学工具：1.多媒体设备：电脑、投影仪等；2.CAD软件：AutoCAD等；3.学生练习册。
七、教学评价：1.学生的练习册；2.学生的实际操作情况；3.学生的口头回答和讨论情况。
八、教学反思：本节课通过讲解工程制图的基本知识和常用画法，以及CAD 软件的基本操作和应用，培养学生的观察能力、空间想象能力和对工程制图的兴趣。
工程制图说课稿#精选
工程制图说课稿#精选《工程制图》教师：**目录一、课程介绍二、课程设计三、教学组织与实施四、教学条件五、教学效果一、课程介绍（一）课程基本信息学时:96课程内容简介：本课程主要内容包括制图基本知识、投影方法、点线面的投影、基本体的投影、轴测图、组合体、专业制图。
（二）课程的定位1、课程的性质《工程制图》课是建筑工程技术专业的一门专业基础课,是一门研究绘制和识读工程图样规律与方法的学科.它拥有严密的理论知识体系,并与生产实践密切联系,对培养学生掌握科学的思维方法、识图绘图技能的提升、增强创新意识有重要的作用,是学习专业课和操作技能的基础.2、课程的地位----与相关课程的逻辑关系先修课程：高中阶段的数学和立体几何。
后继课程：建筑CAD、土力学、等。
3、课程的作用职业能力的培养：培养学生具有较强的识读、绘制图样的能力。
职业技能的培养：使得学生最终取得与专业相关的技能证书。
（三）教学目标1、知识目标掌握工程制图相关的国家标准中的基本规定；掌握正投影法的基本理论及其应用；掌握阅读和绘制工程图样的基本知识、基本方法和技能；掌握轴测图的绘图技能；熟练掌握正等测、斜二测作图方法；掌握组合体视图的识读、绘制和尺寸标注；掌握物图转换的基本规律和表达方法；掌握本专业图的图示内容及图示方法和图示特点；掌握专业制图的有关标准规定和表达方法,掌握绘制和阅读本专业图的基本技能；初步掌握绘制和阅读不太复杂的专业图的方法2、能力目标具有能够学习并依据《工程制图》国家标准及其有关规定进行绘图的基本能力；具有绘制、识读简单程度的工程图的基本能力；培养较强的空间想象能力和形体表达能力；培养绘制（徒手绘图、尺规绘图）和阅读工程图样的基本技能；培养善于发现问题、分析问题、解决问题的基本实践能力。
3、素质目标根据该课程内容和本专业学生特点，引导学生积极思考、乐于实践、注重学生德智体全面发展；通过工程实例阅读、绘制专业工程图样，学生参与课程建设、参与工程实践，培养学生发现、分析和解决问题的基本能力，培养团队协作精神和创新能力，培养认真负责的工作态度和严谨细致工作作风。
工程制图课程设计总结

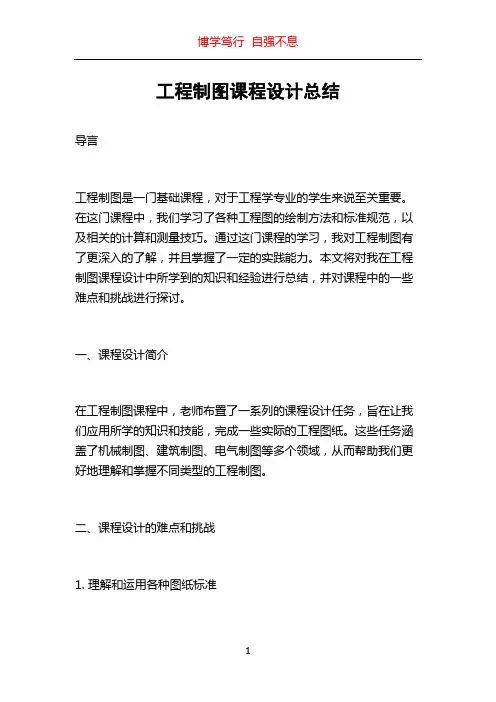

工程制图课程设计总结导言工程制图是一门基础课程，对于工程学专业的学生来说至关重要。
在这门课程中，我们学习了各种工程图的绘制方法和标准规范，以及相关的计算和测量技巧。
通过这门课程的学习，我对工程制图有了更深入的了解，并且掌握了一定的实践能力。
本文将对我在工程制图课程设计中所学到的知识和经验进行总结，并对课程中的一些难点和挑战进行探讨。
一、课程设计简介在工程制图课程中，老师布置了一系列的课程设计任务，旨在让我们应用所学的知识和技能，完成一些实际的工程图纸。
这些任务涵盖了机械制图、建筑制图、电气制图等多个领域，从而帮助我们更好地理解和掌握不同类型的工程制图。
二、课程设计的难点和挑战1. 理解和运用各种图纸标准工程制图中有许多标准和规范，例如尺寸标注的规定、图例的设计、符号的使用等。
对于初学者来说，理解和运用这些标准是一项挑战。
在我完成课程设计的过程中，我不断学习和查阅相关资料，以确保我的设计符合标准规范。
2. CAD软件的使用CAD软件是工程制图中常用的工具，它能够快速而准确地绘制各种图纸。
然而，对于初学者来说，熟练运用CAD软件也是一项挑战。
在课程设计中，我通过反复练习和实践，逐渐熟悉了CAD软件的各种功能和操作，提高了绘图的效率和准确性。
三、我在课程设计中的收获1. 提高了工程图纸的绘制能力通过课程设计，我不断练习和实践各类工程图的绘制，从而提高了我的绘图能力。
我学会了正确选择图纸比例和绘图工具，掌握了尺寸标注和符号使用的技巧，提高了图纸的准确性和可读性。
2. 培养了团队合作能力在课程设计中，我们有时需要与同学合作完成一些较为复杂的图纸设计。
这要求我们相互配合，分工合作，共同解决问题。
通过与团队成员的交流和协作，我学会了有效地沟通和合作，培养了团队合作的能力。
3. 加深了对工程制图的理解通过课程设计，我对工程制图的意义和作用有了更深入的理解。
工程制图是工程学中的一门重要课程，它是连接设计和制造的桥梁。
《工程制图》整体说课
科研成果转化应用于教学实践情况
教材建设
结合最新科研成果和行业需求，编写高质量 教材和教辅材料。
教学方法改革
引入案例教学、项目驱动等教学方法，提高 学生实践能力和创新能力。
实验实训条件改善
利用科研成果改善实验实训条件，提高学生 实践操作能力。
产学研合作
积极开展产学研合作，引导学生参与实际工 程项目，提升工程实践能力。
熟悉工程制图的相关标准和 规范，能够按照标准和规范 进行工程图样的绘制和表达 。
具备良好的职业道德和团队 协作精神，能够适应工程技 术领域的发展需求。
课程内容及结构安排
A
工程制图的基本概念和基本知识
包括投影法、视图、剖视图、断面图等基本概 念和基本知识。
工程图样的绘制和表达方法
包括零件图、装配图、建筑施工图等工程 图样的绘制和表达方法。
02
引入实际工程项目，让学生在实践中学习和掌握工程制图的基
本理论和技能。
鼓励学生参与课外实践活动，如参加制图竞赛、参与实际工程
03Leabharlann 项目的制图工作等，以提高学生的实践能力和综合素质。
多种教学手段运用
采用多媒体教学手段，如PPT演示、视频教程等，使教学内容更加生动、形象。
利用在线教学平台，提供丰富的教学资源和互动学习机会，方便学生随时随地进行 学习。
06 教师团队建设与成果展示
教师队伍结构特点及优势
职称结构
教授、副教授、讲师等 各级职称教师配备齐全 ，形成合理的教学梯队 。
学历结构
教师队伍中具有博士学 位的教师比例较高，具 备较强的科研能力。
年龄结构
老中青教师比例适中， 既有经验丰富的资深教 师，也有充满活力的青 年教师。
工程制图 说课稿
间工程实体转换的方法。
程
定
❖与相关课程的逻辑关系
位
先修课程 高中阶段的数学和 立体几何
后继课程 工程CAD，房屋建筑 学、计量计价等。
教学目标
1 知识目标
掌握以投影规律为基础的一系列内容，并运用其解决 “由物画图”和“由图想物”的问题。
2 能力目标
培养学生理论联系实际的能力，懂得如何查阅标准，掌 握工程图纸的识读
换的一个投影面
二、点的投影换面
V a
ax
X
V1
A a1'
ax1 a
H
X1
点的换面本身并无意义，其主要 为直线与平面的换面打下基础
点Ａ在Ｖ/Ｈ体系中，它的两个投影为a′、 a。用与Ｈ面垂直的新投影面Ｖ１代替V 面，建立新的投影体系Ｖ1/Ｈ。Ｖ1面与 Ｈ面的交线称为新投影轴，以Ｘ1 表示。 点Ａ在Ｖ1面上的投影标记为a1′。
说课完毕 下面进入本次讲课环节
章节内容：第五章 5.2变换投影面法
课程引入
在投影体系中，当直线、平面平行于投影面时，其投影反映实长 和实形；如果是垂直于投影面时，则其投影具有积聚性。
利用这个特性，即可在投影图中直接或方便地解决特殊位置的空 间几何元素的定位问题（如交点、交线）和度量问题（实形、距离、 角度）。见图5-1所示。
面，就换哪个投影面
5.2 变换投影面法
一、建立新投影面的条件
二、点的变换
三、直线的变换
1.直线的一次换面
1)将一般位置线变换为投影面的平行线
2)将投影面的平行线变换为投影面的垂直线
a'
b'
X
V H
a
b
根据投影面垂直线的投影特性，反映实长的Ｈ
