2019年新人教版九年级物理全册第二十章第4节电动机课时练习(含答案) 二
2019年人教九年级物理全册课时练习
第4节电动机
1．如图所示是直流电动机的模型，闭合开关后线圈顺时针转动。
现要线圈逆时针转动，下列方法中可行的是 ( )
A．只改变电流大小
B．只改变电流方向
C．对换磁极同时改变电流方向
D．换用磁性更强的磁铁
2．直流电动机中转子的线圈通过换向器、电刷和直流电源相连接，这里换向器与电刷的作用是 ( )
A．不断改变电流的方向，使线圈能够完成正、反转动
B．适时地自动改变电流的方向使线圈始终向一个方向转动
C．不断地改变磁场的方向以改变线圈转动的方向
D．不断地改变磁场的方向，使线圈始终朝一个方向转动
3．如图1是探究通电导线在磁场中受力作用的实验装置。
闭合开关，观察到导线ab向右运动，记录现象如图2甲所示，(图2甲、乙、丙是该实验装置的剖面图)，其中⊙表示电流垂直向外流出，表示电流垂直向里流进。
接着把磁体的N、S极对调，记录的现象如图2乙所示。
图1
图2
(1)比较图2甲、乙可知，通电导线在磁场中的受力方向与方向有关；
(2)在图2丙中画出磁感线方向；
(3)在图2丙中画出导线受到的磁场力F的示意图。
4．图甲是通电线圈在磁场中受到力的作用的示意图，图乙是图甲情景剖面图，表示导线垂直纸面电流从纸外流向纸内，⊙表示导线垂直纸面电流从纸内流向纸外，现通电线圈转至丙位置，其正确的剖面图是( )
5．在研究“磁场对通电导体(电流)有力的作用”实验中。
(1)利用图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入
(选填“灵敏电流计”“电源”或“灯泡”)，根据该原理可制成。
(2)如图乙、丙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所
处的空间磁场强弱是恒定不变的(也称匀强磁场)。
①在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场
力的方向是竖直向上，这两个力不是一对平衡力，这是因为；
A．二力不是作用在同一物体上
B．二力不是作用在同一直线上
C．二力的作用点不同
D．二力大小不相等
②图丙中的线圈可以持续转动，是在外部加装了，该装置能使线圈平面处于
(选填“平行磁感线”“垂直磁感线”或“任一”)位置时，自动改变线圈中的电流方向。
③写出一种让图丙中线圈转动更快的措施：。
参考答案
1． B
【解析】直流电动机的转动方向与线圈中的电流方向和磁场方向有关，若使通入直流电动机的电流方向改变或磁场的方向改变，它的转动方向将改变。
但是如果同时改变电流的方向和磁场的方向，线圈的转动方向将不变。
2． B
【解析】换向器与电刷的作用是适时地自动改变电流的方向使线圈始终向一个方向转动。
故选B。
3． (1) 磁场
【解析】 (1)比较图2甲、乙可知，在电流方向不变时，磁场的方向改变后，导线所受力的方向会改变，所以通电导线在磁场中的受力方向与磁场方向有关；
(2)磁感线的方向是从N极指向S极，如答图所示：
(3)在图2中乙图的基础上分析可知，此时磁场的方向没有改变，但电流的方向改变，所以所受力的方向改变，如答图：
第3题答图
4． B
5．(1) 电源电动机。
(2)① B
②换向器垂直磁感线
③增大线圈中的电流。
【解析】 (1)因为通电导体在磁场中受力会运动，观察图可知缺少一个电源，因此利用如图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入电源，根据此原理制成了电动机；
(2)①在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力不是一对平衡力，这是因为这两个力不作用在一条直线上，所以选项B符合题意。
②图丙中的线圈可以持续转动，是在外部加装了换向器。
当通电线圈所在平面与磁感线垂直时，它能自动改变线圈中的电流方向，从而使线圈持续转动。
③线圈转动的快慢与电流的大小、线圈的匝数、磁场的强弱等因素有关，所以要使线圈转动得更快，可以增大线圈中的电流、增加线圈的匝数、换更强的磁场等。

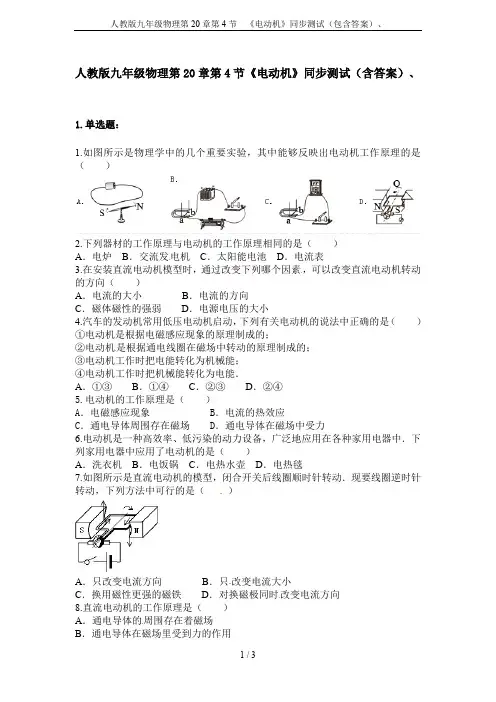

人教版九年级物理第20章第4节 《电动机》同步测试(包含答案)、
人教版九年级物理第20章第4节《电动机》同步测试（含答案）、1.单选题：1.如图所示是物理学中的几个重要实验，其中能够反映出电动机工作原理的是（）2.下列器材的工作原理与电动机的工作原理相同的是（）A．电炉B．交流发电机C．太阳能电池D．电流表3.在安装直流电动机模型时，通过改变下列哪个因素，可以改变直流电动机转动的方向（）A．电流的大小B．电流的方向C．磁体磁性的强弱D．电源电压的大小4.汽车的发动机常用低压电动机启动，下列有关电动机的说法中正确的是（）①电动机是根据电磁感应现象的原理制成的；②电动机是根据通电线圈在磁场中转动的原理制成的；③电动机工作时把电能转化为机械能；④电动机工作时把机械能转化为电能．A．①③B．①④C．②③D．②④5.电动机的工作原理是（）A．电磁感应现象B．电流的热效应C．通电导体周围存在磁场D．通电导体在磁场中受力6.电动机是一种高效率、低污染的动力设备，广泛地应用在各种家用电器中．下列家用电器中应用了电动机的是（）A．洗衣机B．电饭锅C．电热水壶D．电热毯7.如图所示是直流电动机的模型，闭合开关后线圈顺时针转动．现要线圈逆时针转动，下列方法中可行的是（）A．只改变电流方向B．只改变电流大小C．换用磁性更强的磁铁D．对换磁极同时改变电流方向8.直流电动机的工作原理是（）A．通电导体的周围存在着磁场B．通电导体在磁场里受到力的作用C．电磁铁通电后，会吸引铁片D．电磁感应9.关于电动机的工作原理，下列说法正确的是（）A．电动机是根据电磁感应原理工作的B．电动机是根据通电线圈在磁场中受力而转动的工作原理工作的C．电动机是根据电流的磁效应工作的D．电动机是根据电流的热效应工作的10.下列说法中不正确的是（）A．磁场和磁感线都是真实存在的B．电动机工作时是将电能转化为动能C．扬声器、电磁继电器、电铃都应用了电磁铁D．磁极间的相互作用是通过磁场发生的一、填空题：11.小明买的一个太阳帽上装有一个微型电风扇，好奇的小明拆开电风扇一看，里面有一个小电动机，这个电动机工作时将__________能转化为__________能。

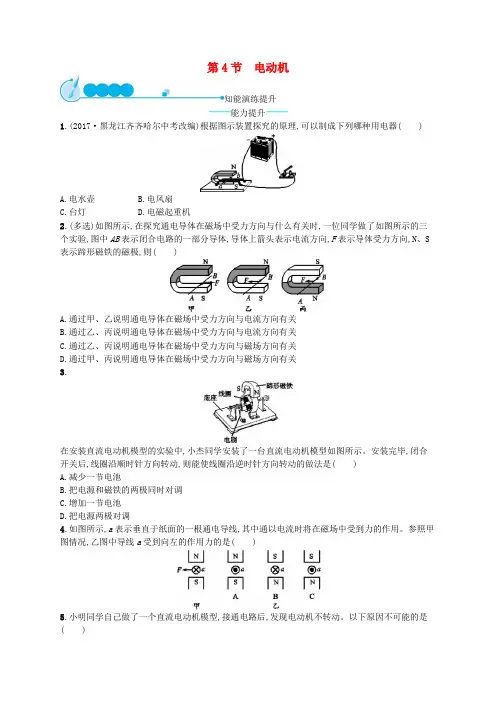

九年级物理全册20.4电动机课后习题新版新人教版
第4节电动机知能演练提升能力提升1.(2017·黑龙江齐齐哈尔中考改编)根据图示装置探究的原理,可以制成下列哪种用电器()A.电水壶B.电风扇C.台灯D.电磁起重机2.(多选)如图所示,在探究通电导体在磁场中受力方向与什么有关时,一位同学做了如图所示的三个实验,图中AB表示闭合电路的一部分导体,导体上箭头表示电流方向,F表示导体受力方向,N、S 表示蹄形磁铁的磁极,则()A.通过甲、乙说明通电导体在磁场中受力方向与电流方向有关B.通过乙、丙说明通电导体在磁场中受力方向与电流方向有关C.通过乙、丙说明通电导体在磁场中受力方向与磁场方向有关D.通过甲、丙说明通电导体在磁场中受力方向与磁场方向有关3.在安装直流电动机模型的实验中,小杰同学安装了一台直流电动机模型如图所示。
安装完毕,闭合开关后,线圈沿顺时针方向转动,则能使线圈沿逆时针方向转动的做法是()A.减少一节电池B.把电源和磁铁的两极同时对调C.增加一节电池D.把电源两极对调4.如图所示,a表示垂直于纸面的一根通电导线,其中通以电流时将在磁场中受到力的作用。
参照甲图情况,乙图中导线a受到向左的作用力的是()5.小明同学自己做了一个直流电动机模型,接通电路后,发现电动机不转动。
以下原因不可能的是()A.电源电压太低B.电源正、负极接反了C.开始时,线圈处于平衡位置D.电刷接触不良6.(2017·甘肃兰州中考)如图所示的实验装置,在两根水平且平行的金属轨道上放一根轻质导体ab。
(1)接通电源,这时会看到导体ab向左运动,这表明。
(2)若只对调磁体的磁极或只改变导体ab中的电流方向,观察到导体ab均向右运动,这表明。
(3)如果把磁体的两极对调,同时改变通过导体ab中的电流方向,会看到导体ab的运动方向跟原来(选填“相同”或“相反”)。
7.如图所示,在直流电动机的工作过程中,“换向器”起了关键的作用,它能使线圈刚刚转过平衡位置时就自动改变线圈中的,从而实现通电线圈在磁场中的连续转动。

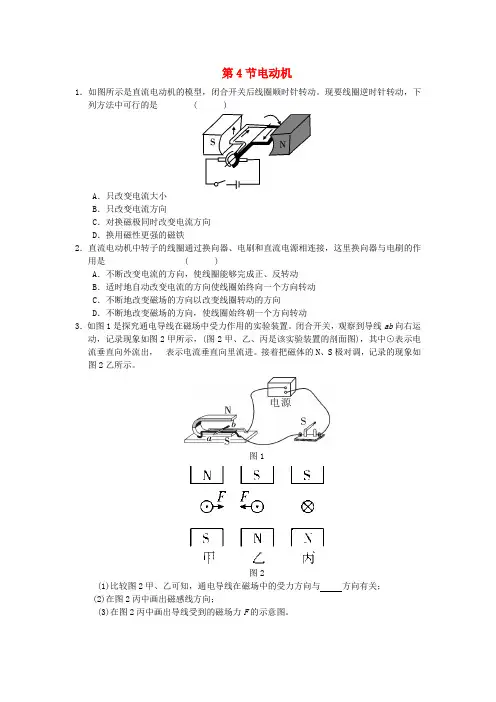

【人教版】2019年九年级物理全册：课时练-第二十章第4节电动机随堂练习
第4节电动机1．如图所示是直流电动机的模型，闭合开关后线圈顺时针转动。
现要线圈逆时针转动，下列方法中可行的是 ( )A．只改变电流大小B．只改变电流方向C．对换磁极同时改变电流方向D．换用磁性更强的磁铁2．直流电动机中转子的线圈通过换向器、电刷和直流电源相连接，这里换向器与电刷的作用是 ( )A．不断改变电流的方向，使线圈能够完成正、反转动B．适时地自动改变电流的方向使线圈始终向一个方向转动C．不断地改变磁场的方向以改变线圈转动的方向D．不断地改变磁场的方向，使线圈始终朝一个方向转动3．如图1是探究通电导线在磁场中受力作用的实验装置。
闭合开关，观察到导线ab向右运动，记录现象如图2甲所示，(图2甲、乙、丙是该实验装置的剖面图)，其中⊙表示电流垂直向外流出，表示电流垂直向里流进。
接着把磁体的N、S极对调，记录的现象如图2乙所示。
图1图2(1)比较图2甲、乙可知，通电导线在磁场中的受力方向与方向有关；(2)在图2丙中画出磁感线方向；(3)在图2丙中画出导线受到的磁场力F的示意图。
4．图甲是通电线圈在磁场中受到力的作用的示意图，图乙是图甲情景剖面图，表示导线垂直纸面电流从纸外流向纸内，⊙表示导线垂直纸面电流从纸内流向纸外，现通电线圈转至丙位置，其正确的剖面图是( )5．在研究“磁场对通电导体(电流)有力的作用”实验中。
(1)利用图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入(选填“灵敏电流计”“电源”或“灯泡”)，根据该原理可制成。
(2)如图乙、丙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的(也称匀强磁场)。
①在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力不是一对平衡力，这是因为；A．二力不是作用在同一物体上B．二力不是作用在同一直线上C．二力的作用点不同D．二力大小不相等②图丙中的线圈可以持续转动，是在外部加装了，该装置能使线圈平面处于(选填“平行磁感线”“垂直磁感线”或“任一”)位置时，自动改变线圈中的电流方向。

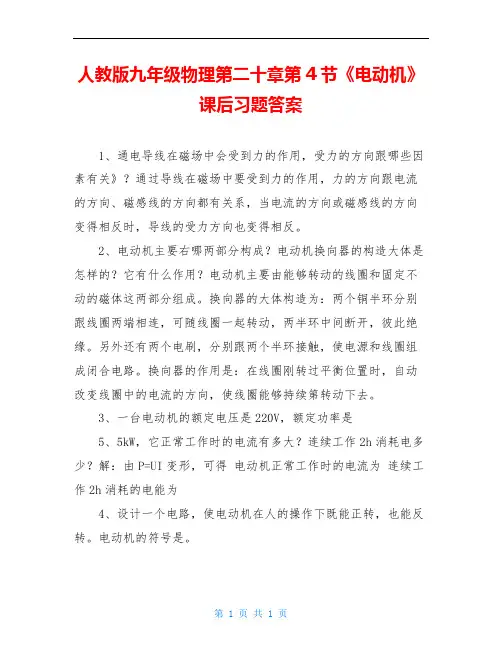

人教版九年级物理第二十章第4节《电动机》课后习题答案
人教版九年级物理第二十章第4节《电动机》
课后习题答案
1、通电导线在磁场中会受到力的作用，受力的方向跟哪些因素有关》？通过导线在磁场中要受到力的作用，力的方向跟电流的方向、磁感线的方向都有关系，当电流的方向或磁感线的方向变得相反时，导线的受力方向也变得相反。
2、电动机主要右哪两部分构成？电动机换向器的构造大体是怎样的？它有什么作用？电动机主要由能够转动的线圈和固定不动的磁体这两部分组成。
换向器的大体构造为：两个铜半环分别跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘。
另外还有两个电刷，分别跟两个半环接触，使电源和线圈组成闭合电路。
换向器的作用是：在线圈刚转过平衡位置时，自动改变线圈中的电流的方向，使线圈能够持续第转动下去。
3、一台电动机的额定电压是220V，额定功率是
5、5kW，它正常工作时的电流有多大？连续工作2h消耗电多少？解：由P=UI变形，可得电动机正常工作时的电流为连续工作2h消耗的电能为
4、设计一个电路，使电动机在人的操作下既能正转，也能反转。
电动机的符号是。
第 1 页共 1 页。
人教版九年级物理全一册20.4电动机同步练习(word版 带答案)
人教版九年级物理20.4电动机同步练习知识点磁场对通电导线的作用1.如图所示,闭合开关,铜棒向右运动,为使开关闭合后铜棒向左运动,下列操作可行的是（）A.换用更细的铜棒B.将电源的正、负极对调C.向左移动滑动变阻器的滑片D.将电源正、负极和磁体N、S极同时对调2.如图所示的实验装置,两根水平且平行的金属轨道上放一根轻质导体AB,并把它们置于磁场中(1)闭合开关,这时会看到导体AB向左运动,这表明__________(2)若只对调磁体的磁极或只改变导体AB中的电流方向,观察到导体AB均向__________运动,这表明__________（3）通电后导体AB运动的过程中,是将__________能转化为__________能的过程(4)如果把磁体的两极对调,同时改变通过导体AB中的电流方向,会看到导体AB向__________运动知识点电动机的基本构造3.如图为直流电动机的工作原理图,分析不正确的是（）A.直流电动机的原理是电磁感应B.电动机通电后转动,说明线圈受到力的作用C.电动机工作过程中,消耗的电能转化为机械能D.线圈刚转到平衡位置时,换向器自动改变线圈中电流方向4.通电线圈在磁场中会转动,但摆动几下后停在某一位置,这个位置是（）A.不受磁场力的位置B.受平衡力的位置C.电路中无电流的位置D.线圈所在平面与磁感线平行的位置5.如图所示是小华制作的直流电动机模型,把线圈两端导线的漆按图中方法刮去,通电后线圈__________(选填“能”或“不能”)连续转动.如果通过线圈的电流变大,线圈的转速将会变__________如果改变线圈中的电流方向,重做上述实验,则线圈的转动方向跟原来__________(选填些“一致”或“不同”)6.直流电动机工作时,将__________能转化为__________能.能使直流电动机线圈刚转过平衡位置就自动改变线圈中电流方向的装置是__________提分训练7.电动机是一种高效率、低污染的设备,广泛应用于日常生活和生产实际中,下列家用电器中应用了电动机的是（）A.电饭锅B.洗衣机C.电热毯D.电热水壶8.如图为扬声器的示意图,当从P、Q两端输入携带声音信息、时刻变化的电流时,线圈就受到时刻变化的力的作用,从而带动纸盆振动起来,发出声音.下列判断正确的有（）A.发电机原理与扬声器相同B.扬声器的工作原理是通电线圈在磁场中受力动C.在P、Q两端接上灵敏电流计,拉动纸盆来回运动,电流计指针不会偏转D.在P、Q两端输入大小、方向均不变的电流时,扬声器会持续发出同一个声音9.将如图甲所示的铜线框上方的尖端挂在电池的正极,并保持良好接触,下端的两个弧形导线头分别压在磁钢柱的前后两侧,且始终与磁钢柱接触良好,磁钢柱吸附在电池底部的负极上,制成如图乙所示的小玩具,铜线框由静止释放后会转动起来关于该现象,下列说法正确的是（）A.它的原理与发电机原理相同B.若将磁体的磁极对调,铜线框中电流的方向会改变C.若将磁体的磁极对调,铜线框的转动方向将会改变D.若下端有一个导线头与磁钢柱接触不良,导线框不可能转动10.利用两种或两种以上能源的汽车称为混合动力型汽车,如图所示为“并联混合动力型汽车”的原理图,这种汽车在制动减速时,电动机的飞轮与汽车轮子摩擦,电动机作为发电机使用,把机械能转化成了__________能,实现了对电池的充电,混合动力型汽车节约了汽油,减少了尾气排放,是节约能源的一种可行的办法电动机转动的原理是:通电导体在__________11.实验室常用的磁电式电流表的结构如图所示,线圈与接线柱相连研究发现当通以如图所示方向的电流时,线圈带动指针向右偏转,这与__________ (选填“电动机”或“发电机”)的工作原理相同，当线圈中通以相反方向电流时,电流表指针向__________(选填“左”或“右”)偏转.如果线圈中的电流增大,电流表指针的偏转角度将__________(选填变大”“变小”或“不变”).12.如图所示,粗糙的金属支架竖直固定在木板上,并跟电源、开关连接.用手拿着铝棒AB放在金属支架右侧,跟支架紧密接触,整个装置处于竖直向下的磁场中闭合开关,放手后铝棒AB正好向下匀速运动,此时AB受到的磁场力向__________(选填“左”或“右”),你判断的依据____________________强化训练13.在探究“电动机为什么会转动”的实验中:我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中,由于通电导体周围也存在磁场,磁体会对通电导体产生力的作用吗?(1)如图所示,将一根导体ab置于蹄形磁体的两极之间,未闭合开关时导体静止,闭合开关后,导体__________说明磁场对__________导体有力的作用(2)断开开关,将图中磁体的N和S极对调,再闭合开关,会发现导体ab的运动方向与对调前的运动方向相反,说明通电导体在磁场中的受力方向与__________有关(3)断开开关,将图中电源的正负极对调,再闭合开关,会发现导体ab的运动方向与对调前的运动方向__________说明通电导体在磁场中的受力方向与__________有关(4)如果同时改变磁场方向和电流方向,__________ (选填“能”或“不能”)确定受力方向与磁场方向或电流方向是否有关答案1.B2.(1)通电导体在磁场中会受到力的作用(2)右通电导体在磁场中受力的方向与磁场方向和电流方向均有关(3)电机械(4)左3.A4.B5.能大不同6.电机械换向器7.B8.B9.C10.电磁场中受到力的作用11.电动机左变大12.左AB向下匀速运动,则受到向上的摩擦力,AB对支架有向左的压力13.(1)运动起来通电(2)磁场方向(3)相反电流方向(4)不能。

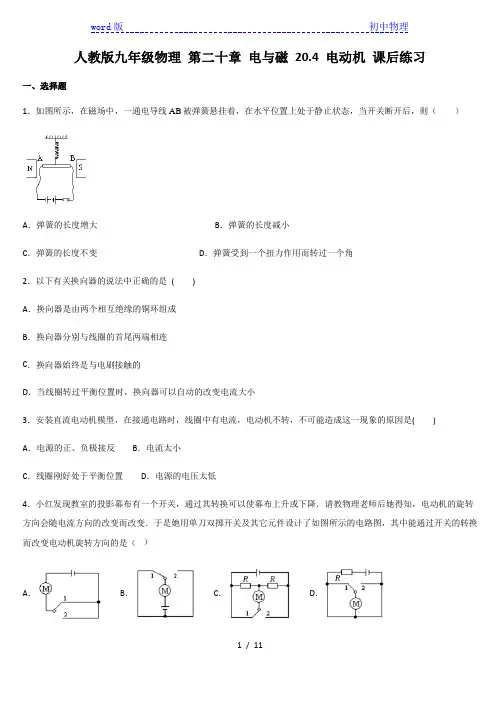

人教版九年级全一册物理 20.4 电动机 课后练习
