第2讲 流体静力学基本方程式
是何种液体。例：760mmHg、10mH2O柱 。
注意适用范围：静止的连通着的同一种连续流体。
作业： 1、教材Pg76第1、2题。
运动黏度：
SI制单位： m2/s
物理制单位：cm2/s(或St沲)
换算关系：1St=100cSt(厘沲）=10-4m2/s
（2）黏度属流体的物理性质，其值由实验测定。对于混合
物，当缺乏数据时,可选用适当的经验公式进行估算.
常压气体混合物: m
yi i M yi M
1 2 i 1 2 i
上板以恒定 速度u沿x的 正方向运动
F du 或 S dy
式中：
——牛顿粘性定律 F——内摩擦力，N。 τ——剪应力，N/m2 du/dy——速度梯度；μ——比例系数，黏度。 牛顿粘性定律：粘性产生的剪应力与速度梯度成正比。 流体分类：牛顿型流体(Newtonian fluid)、非牛顿型流体(nonNewtonian fluid)

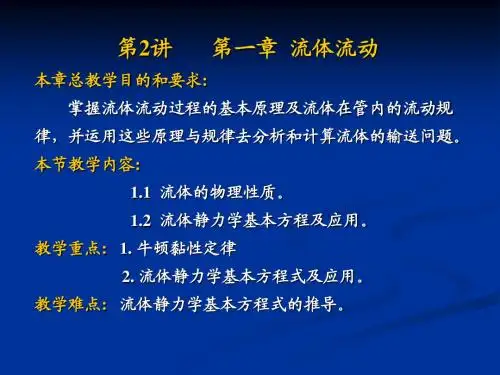

第2讲
本章总教学目的和要求:
第一章 流体流动
掌握流体流动过程的基本原理及流体在管内的流动规
律，并运用这些原理与规律去分析和计算流体的输送问题。 本节教学内容: 1.1 流体的物理性质。 1.2 流体静力学基本方程及应用。 教学重点: 1. 牛顿黏性定律 2. 流体静力学基本方程式及应用。 教学难点: 流体静力学基本方程式的推导。
1.2 流体静力学基本方程 1．压强定义 p=ΔP/ΔA——垂直作用于流体单位面积上的压力称为 压强。静止流体中的压强称为静压强。 2．压强表示方法
atm（标准大气压）、at（工程大气压）、流体柱高度、
N/m2（Pa）、kgf/cm2等。 ※注：1标准大气压（0℃、纬度45°海平面为基准） 1atm=101325Pa=101.3KPa=0.1013MPa =10330kgf/m2=1.033kgf/cm2=10.33mH2O=760mmHg 1at=1kgf/cm2=98070N/m2=10mH2O=735.6mmHg=0.9807bar
第二讲流体静力学基本方程及其应用
第二讲流体静力学基本方程及其应用【学习要求】1．理解流体静力学方程的意义；2．掌握流体静力学方程的应用。
【预习内容】1．在均质流体中，流体所具有的与其所占有的之比称为。
任何流体的密度都随它的和而变化，但对液体的密度影响很小，可忽略，故常称液体为的流体。
2．流体静压力的两个重要特性分别是：（1）；（2）。
3．1atm = mmHg = Pa = mH2O【学习内容】一、流体静力学基本方程式1．流体静力学基本方程式的形式p2 = p1+ ρ ( z1—z2 )g 或p2 = p1+ hρg流体静力学方程表明：在重力作用下静止液体内部的变化规律。
即在液体内部任一点的流体静压力等于。
2．流体静力学基本方程式的意义流体静力学方程表明：（1）当作用于流体面上方的压强有变化时；（2）当流体面上方的压强一定时，静止流体内部任一点压强的大小与流体本身的和有关，因此在的的同一液体处，处在都相等。
二、流体静力学基本方程式的应用1．流体进压强的测量（1）U形管压差计①U形管压差计由、及管内指示液组成。
②指示液要与被测流体不，不起，其密度要，通常采用的指示液有、、及等。
③U形管压差计可用来测量压强差，也可以用来测量或。
【典型例题】例1用U形管测量管道中1、2两点的压强差。
已知管内流体是水，指示液是密度为1595 kg／m3的CCl4，压差计读数为40cm，求压强差(p1– p2)。
若管道中的流体是密度为2.5kg／m3的气体，指示液仍为CCl4，U形管读数仍为40cm，则管道中1、2两点的压强差是多少Pa？【例2】某蒸汽锅炉用本题附图中串联的汞-水U形管压差计以测量液面上方的蒸气压。
已知汞液面与基准面的垂直距离分别为h1 = 2.3 m，h2 = 1.2 m,h3 = 2.5 m,h4 = 1.4m,两U形管间的连接管内充满了水。
锅炉中水面与基准面的垂直距离h5 = 3.0m，大气压强p a = 99kPa。
试求锅炉上方水蒸汽的压强p0为若干（Pa）？【随堂练习】1．大气压强为750mmHg时，水面下20m深处水的绝对压强为多少Pa？2．水平导管上的两点接一盛有水银的U形管压差计（如图所示），压差计读数为26mmHg。
1.2 流体静力学
m 1 y1 2 y2 n yn
Mm p 或 m RT
Mm y1 M1 y2 M2 ym Mm
9
五、比体积（比容） 单位质量的流体所具有的体积。
V m
六、相对密度d
m3/kg
d
ρ ρ 4C H2O
ρ 1000
10
[例1-1]已知干空气的组成为：O221%、N278%和Ar1%(均为体积 %)。试求干空气在压力为9.81×104Pa、温度为100℃时的密度。 解： 首先将摄氏度换算成开尔文： 100℃＝273+100=373K 求干空气的平均分子量：Mm = M１y1 + M2y2 + M3y3
解：已知水的密度0=1000kg/m3 ，40％的酒精密度
a=920kg/m3 , 煤油的密度b=850kg/m3 可得：p1- p2 =0 gR=(a - b)gR'
已知 R=10mm 于是 R'= 0R/(a - b )=1000×10/(920-850)=143mm 则放大的倍数为 R'/R= 0 /(a - b )=14.3
气体
6
三、纯物质的密度
查取：查教材P328-335附录三-九 ，查化工手册（注 意查共线图的方法）
注意：查g 须注意温度、压力。 计算：气体为可压缩性的流体，通常（压力不太 高，温度不太低）时可按理想气体处理，否则按 真实气体状态方程处理。
m pM ρ V RT
0T0 p
Tp0
21
讨论：
1.U形压差计可测系统内两点的压差，当将U形管一端与被测点 连接、另一端与大气相通时，也可测得流体的表压或真空度； p1 p1
p0 压差 表压 真空度
4-第一节 流体静力学方程应用
2、学会应用方程式的步骤并计算简单问题
3、静力学基本方程式的解题思路、方法及应用
教学难点
静力学基本方程式的解题思路、方法及应用
教学方法
习题法
使用教具
多媒体教学平台
板书设计
主要教学内容及步骤
复习：
1、静止流体的特性
2、流体静力学基本方程式的推导及意义
3、应用公式进行计算的方法及简单应用
若U管一端与设备或管道某一截面连接，另一端与大气相通，这时读数R所反映的是管道中某截面处的绝对压强与大气压强之差，即为表压强或真空度，从而可求得该截面的绝压。
二、液面测定：
液柱压差计是于容器底部器壁及液面上方器壁处各开一小孔，用玻璃管将两孔相连接。玻璃管内所示的液面高度即为容器内的液面高度。这种构造（图1－7所示）易于破损，而且不便于远距离观测。
备课时间
授课时间
授课课时
2
授课形式
讲授
授课章节
名称
第一章第一节
四、静力学基本方程式的应用举例
静力学基本方程式的应用
教学目的
1、熟悉静力学基本方程式
2、学会应用方程式的步骤并计算简单问题
3、知道液柱压强计、液面测定的基本原理及
4、通过例题的讲解，进一步熟悉静力学基本方程式的解题思路、方法及应用
教学重点
根据静力学基本方程：PC=P1+（H+R）ρg
PC，=p2+Hρg+RρAg
因C-C，是等压面，PC= PC，
P1+（H+R）ρg = P2+Hρg+RρAg
2、压强的测定：
选１-１，为等压面，Ｐ1＝Ｐ1，
P1= PＰ1，= Pa + RgρA
流体力学公式及分析
流体力学1. 密度ρ: 单位体积流体所具有的质量。
SI 单位：kg/m3a) 液体密度：主要影响因素为温度和压力。
i.压力的影响较小，通常可忽略。
ii.温度升高，密度减小。
b) 气体密度：在工程中，低压、高温下的真实气体可近视为理想气体。
i. 气体密度随温度、压力的变化有明显的改变。
ii.压力升高，密度增大；温度升高，密度减小。
2. 压强p ：流体垂直作用在单位面积上的力。
SI 单位：Pa 或N/m 2a) 1atm ＝101.3kPa ＝760mmHg ＝10.33mH 2O ＝1.033at ＝ 1.033kgf/cm 21bar ＝105Pab) 表压＝绝压－大气压 真空度＝大气压－绝压★当压力用表压或真空度表示时，需注明。
例如：20kPa （表压）3. 流体静力学基本方程式：a) 等压面概念：在静止、连续的同一种流体内部，处在同一水平面上的各点的压力均相等。
（即静压强仅与垂直高度有关，而与水平位置无关。
）Vm＝ρRTpM V m =＝ρAFp ＝ghP P ρ+=0b) 传递定律：同一种流体内部，如果一点的压力发生变化，则其他各点的压力将发生同样大小和方向的变化。
c)可以改写成 即液柱高度可以用来表示静压强大小，但须注明是何种液体。
在静止、连续的同一种流体内部，任一截面的压力仅与其所处的深度有关，而与底面积无关 。
d) 方程是以不可压缩流体推导出来的，对于可压缩性的气体，只适用于压强变化不大的情况。
（±20%）4. 流量：单位时间内流过管道任一截面的流体量。
a) 体积流量:流量用体积来计量，一般用Q 表示；SI 单位：m 3/s b) 质量流量:流量用质量来计量，用W S 表示； SI 单位：kg/sc)5. 流速：单位时间内流体在流动方向上流过的距离，称为平均流速。
以u 表示，SI 单位：m/s 。
质量流速：单位时间内流体流过管道单位面积的质量流量，SI 单位：kg/(m 2.S)。
3 流体静力学基本方程式的应用
p p1 p2 (A C )gR RC g
式中 ΔR=R(d/D)2为小室的液面差，d为U管内径，D为小室内径。
结构：如图示。于容器底部器
壁及液面上方器壁处各开一
小孔，用玻璃管将两孔相连
接。玻璃管内所示的液面高
H
度即为容器内的液面高度。
缺点：易于破损，而且不便于 远距离观测。
（2）液柱压差计：压差法测量液位
结构：于容器或设备外边设一个称为平衡器的小室，用一装有
指示液的U管压差计将容器与平
衡器连通起来，小室内装的液体
与容器内的相同，其液面的高度
维持在容器液面允许到达的最大
高度处。 由： pA' pA
则： g(m h) g(m R) AgR
h A R
m A A’
由此可见，容器内液面越高，h越小，压差计读数R越小；
当容器内的液面达到最大高度时，h为零，压差计读数R亦为零。
（3）鼓泡式液柱测量装置：若容器离操作室较远或埋在地下，
⑤ 复式U形管压差计 应用：适用于压差较大，而测量空间高度有限，这样， 通过串联方式可以在有限高度空间范围内拓宽测量范围。 A（顺置）
指示液ρ0>被测流体ρ，则：
Pa
p0=p4-ρg(h5-h4)
3 1
p4=p3+ρ0g(h3-h4) p3=p2-ρg(h3-h2)
1.2.3 流体静力学基本方程式的应用
流体静力学原理应用非常广泛，它是连通器和液柱压差计 工作原理的基础，还用于容器内液位的测量，液封装置等。解 题的基本要领是正确确定等压面。 1、压强或压强差的测量
