TECSUN收音机说明书
德生PL-600说明书
●外观与功能指示第1页,共27页 [下一页]●显示屏指示符号第2页,共27页 [上一页][下一页]一. 时钟设置1.长按[TIME]键，“小时”时间闪烁，旋转[TUNING]钮调整小时；2.调整小时后，马上短按[TIME]键，“分钟”时间闪烁，旋转[TUNING钮]调整分钟；3.最后要短按[TIME键]确认。
二. 调整定时开机时间和定时开机后的自动关机时间设置定时开机时间(TIMER A 和TIMER B)操作方法与设置时钟的方法基本相同，先设置TIMER A时间：1.关机状态下，长按[TIMER A]键进入定时时间调整状态，旋转[TUNING钮]调整小时；2.然后短按[TIMER A]键，旋转[TUNING]钮调整分钟；3.马上短按[TIMER A]键，旋转[TUNING]钮调整定时开机后的自动关机时间(1~90分钟)，最后要短按一次[TIMER A]键确认设置。
提示：1.设置TIMER B时间的方法与TIMER A时间的方法完全相同。
2.设置好定时开机时间后，本机会自动启动定时开机功能，若您不想定时开机，可短按[TIMER A]键和[TIMER B]键，关闭该功能。
三. 使用收音机1.长按[POWER / SLEEP]键开机；2.短按[FM-MW-LW]键、[SW METER BAND]键选择您想收听波段；3.旋转[TUNING]钮搜索电台， 如果您很熟悉电台的频率，也可以直接按0~9数字键，直接输入电台的频率。
提示：接收FM和SW电台时，请拉出拉杆天线，收到电台后，调节[VOLUME]钮、[TONE]钮选择合适的音量和音质。
四. FM/MW波段自动搜索存台(ATS)开机后，拉出[拉杆天线]，长按[FM-MW-LW]键启动自动搜索存台(ATS)功能，本机会自动搜索调频和中波波段的电台，并自动存储起来。
完成了ATS操作后，您可以旋转[TUNING]钮收听已存储好的电台。
五. 存储电台1.开收音机，选择波段，旋转[TUNING]钮搜到您喜欢的电台；2.短按[MEMORY]键，显示屏右上角显示闪烁的存储地址；3.再短按[MEMORY]键确认存储。
迪声牌DS05-11收音机说明
迪声牌DS05-11(FM/AM)收音机实验套件一、装配说明1、本套件为全集成电路调频、调幅式收音机，具有灵敏度高、质量稳定、一致性好，耗电省、发音宏亮等优点，是电子技术的理想实验套件。
2、中波信号由T1与CA组成的输入回路，选择后进入IC内10脚，在IC内部与本振信号混频：本振由T2与CB及IC的5脚内部振荡电路组成。
混频后的465KHz差频信号由IC的14脚输出，经中周T3和陶瓷滤波器CF2选频从16脚进入进行中放、检波，然后由23脚输出，再经C16耦合至24脚进行音频放大，最后由27脚输出至扬声器。
3、调频信号由TX接收，经C1送入IC的12脚进行高放、混频，9脚为选频回路，7脚外接本振回路，混频后的中频信号由14脚输出经10.7MHz陶瓷滤波器CF1选频后进入17脚进行中放，并经内部鉴频，IC的2脚外接鉴频网络，鉴频后的音频信号亦由23脚输出，再经C16耦合至24脚进行功放推动扬声器。
4、SL为四联可变电容器，它由四个单独的可变电容组合在同一个轴上旋转，以满足AM、FM的调台，安装时请注意将小容量的两联焊在7脚和9脚（调频用），另外大容量的两联焊在5脚和10脚。
CF2是AM的中频陶瓷滤波器；CF1是FM的中频陶瓷滤波器；T2是中波振荡线圈；CF3是鉴频器。
T3是AM的中频变压器；L2是FM的输入回路电感；L3是FM的振荡线圈。
5、当拿到本套件后，对照“元件清单”逐一将数量清点一遍，并用万用表将各元件测量一下，特别是瓷片电容，最好用电容表测量，若没有电容表，只用万用表粗略估计一下，做到心中有数。
6、在焊执着时请按先焊小元件，再焊大元件，最后再焊集成块的原则进行操作，元件尽量贴着底板，“对号入座”不得将元件插错，由于集成块CXA1691BM是采用日本索尼公司生产的双排28脚贴片式结构，它的脚排列比较密集，焊接时请用尖铬铁头进行快速焊接，如果一次焊不成功，应等冷却后再进行下一次焊接，以免烫坏集成块，焊完后应反复检查有无虚、假、错焊，有无拖锡短路造成故障，只要按上述要求焊接组装，一装上电池即可收到广播（AM段）焊上天线即可收到FM广播，若收不到广播，请再一次检查电路有没有错误，并参考本说明书的附表IC的各脚电压参考值（静态），也许对你调试有很大的帮助。
德生 PL-600 专业发烧级收音机
外观与功能指示显示屏指示符号三、快速操作指南一. 时钟设置1.长按[TIME]键，“小时”时间闪烁，旋转[TUNING]钮调整小时；2.调整小时后，马上短按[TIME]键，“分钟”时间闪烁，旋转[TUNING钮]调整分钟；3.最后要短按[TIME键]确认。
二. 调整定时开机时间和定时开机后的自动关机时间设置定时开机时间(TIMER A 和TIMER B)操作方法与设置时钟的方法基本相同，先设置TIMER A时间：1.关机状态下，长按[TIMER A]键进入定时时间调整状态，旋转[TUNING钮]调整小时；2.然后短按[TIMER A]键，旋转[TUNING]钮调整分钟；3.马上短按[TIMER A]键，旋转[TUNING]钮调整定时开机后的自动关机时间(1~90分钟)，最后要短按一次[TIMER A]键确认设置。
提示：1.设置TIMER B时间的方法与TIMER A时间的方法完全相同。
2.设置好定时开机时间后，本机会自动启动定时开机功能，若您不想定时开机，可短按[TIMER A]键和[TIMER B]键，关闭该功能。
三. 使用收音机1.长按[POWER / SLEEP]键开机；2.短按[FM-MW-LW]键、[SW METER BAND]键选择您想收听波段；3.旋转[TUNING]钮搜索电台， 如果您很熟悉电台的频率，也可以直接按0~9数字键，直接输入电台的频率。
提示：接收FM和SW电台时，请拉出拉杆天线，收到电台后，调节[VOLUME]钮、[TONE]钮选择合适的音量和音质。
四. FM/MW波段自动搜索存台(ATS)开机后，拉出[拉杆天线]，长按[FM-MW-LW]键启动自动搜索存台(ATS)功能，本机会自动搜索调频和中波波段的电台，并自动存储起来。
完成了ATS操作后，您可以旋转[TUNING]钮收听已存储好的电台。
五. 存储电台1.开收音机，选择波段，旋转[TUNING]钮搜到您喜欢的电台；2.短按[MEMORY]键，显示屏右上角显示闪烁的存储地址；3.再短按[MEMORY]键确认存储。
德生PL757A 调频 中波 短波立体声钟控收音机 使用手册说明书
2004年4月第三版德生牌收音机东莞市德生通用电器制造有限公司中国 广东网址：e-mail:*****************.cn调频立体声/中波/短波(2.30-26.10MHz)采用进口优秀数字调谐(PLL)处理器应用先进的表面贴片(SMT)制造工艺，优质可靠四种方式选择搜索电台： 直接输入电台频率 手动搜索电台 自动搜索电台电脑预选记忆24个电台频率轻触式电子波段开关、短波米波段开关设按键锁定开关，防止误操作数字时钟，可控制定时开机及睡眠自动关机设9k/10k 中波步进频率选择开关，适合世界各国制式电池耗尽前自动关机，防止漏液损坏收音机设本地/远程灵敏度开关，方便在不同环境下接收强弱广播信号特设夜间照明指示灯，方便使用使用3节R6(5号)电池供电，可使用外接电源设外接天线插孔，附送室外短波天线，提高接收能力附送精美皮套、高级立体声耳机与外接电源供电器使用手册Operating Manual直接输入电台频率PL757A存储设置指示功能定时自动开机指示存储电台频率地址号码按键锁定开关功能指示调频立体声状态指示频率或时间指示波段指示：()，()，短波1或2(SW 1/2)调频FM 中波MW 液晶显示屏显示说明调频/短波频率单位(兆赫兹)中波频率单位(千赫兹)睡眠定时自动关机指示更换电池提示符号短波频率范围按电池正负极性正确方向装入3节R6(5号)新电池。
本机特设电源电压不足自动关机保护功能。
当电源电量即将耗尽时，会自动关闭收音机。
在您收听时，如果声音不稳定，可能是电池供电不足，请将收音机音量调小。
当收音机自动关机时，为防止已记忆的信息丢失，请及时更换新电池。
新旧电池不要混在一起使用。
当您长时间不用收音机时，请将电池取出，以免电池漏液，腐蚀机内元件。
务必关机后，才更换新电池！使用外接电源时，机内电池将被自动切断；请按照以上方式操作，以防机内记忆信息丢失！收音机左侧面220V 交流电插座外接电源连接和断开操作步骤：连接：断开：注意1.将DC05型交直流电源供电器插入220V 交流电 电源插座；2.打开DC05型供电器上的电源开关；3.将DC05型供电器与PL757A4.开收音机。

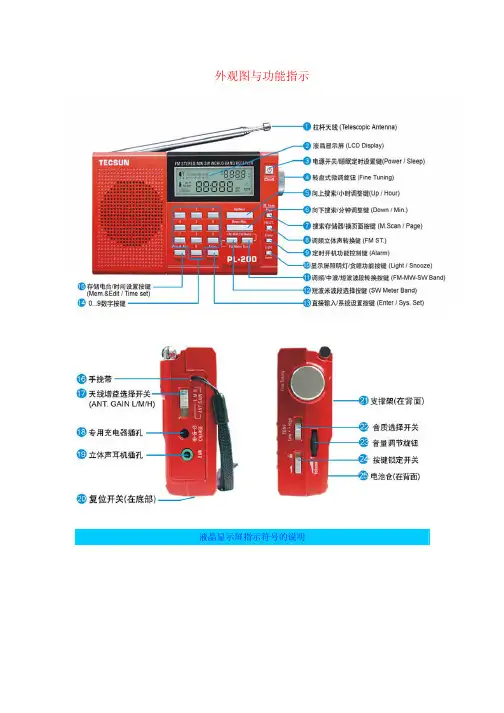

德生pl200说明书
(2) 使用随机全自动充电器 (务必阅读)
本机设有电池充电功能，充电过程如下： 1.按电池正负极性的正确方向，装入随机附送的 2 节 5 号镍氢可充电电池； 2.将 DC-03 型全自动充电器插入 220V 交流电电源插座，这时 DC-03 上的充电指示灯是不亮 的； 3.将 DC-03 型全自动充电器插入 PL-200 的充电插孔(CHARGE)，几秒钟后 DC-03 上的充电指 示灯点亮，表示进入了恒流充电状态(约 200 毫安)； 4.充电约 3-4 小时后，DC-03 的充电指示灯开始闪烁，表示进入了脉冲充电状态；(注意： 充电指示灯的闪烁速度随时间变化会逐渐加快。) 5.脉冲充电约 3-4 小时后，DC-03 的充电指示灯熄灭，表示电池已基本上充满了，充电器自 动进入涓流安全充电状态，这时您可以停止充电了。 上述充电过程需要 6-8 小时。 6.如您没有断开电源，DC-03 还会对电池进行涓流充电直到电池完全充满。 涓流充电的优点：既防止电池过度发热，又可保证把每节电池都 100%充满，消除 2 节电池 的充电容量不一致，延长电池使用寿命，此过程大约需要 5 个小时。 我们建议您在充电电池完全用完后再进行充电，每个月起码进行一次 12 小时以上的全过程 充电！ 注意： 1.请尽量使用随机充电电池，这样既经济、又环保，您也可以一边给充电电池充电，一边收 听广播节目，若机内没有安装充电电池，充电器将自动停止供电！(本充电器不能作为外接 电源单独使用) 2.严禁使用本充电器对普通五号电池进行充电，否则会造成电池漏液损坏收音机！ 3.本机的专用充电器使用了专用插头，严禁使用其它充电器和外接电源！
收音机开机后，您可以按波段转换 (FM/MW/SW Band)按键，选择您所希望接收的波 段，显示屏上会显示您按键后选择的波段。

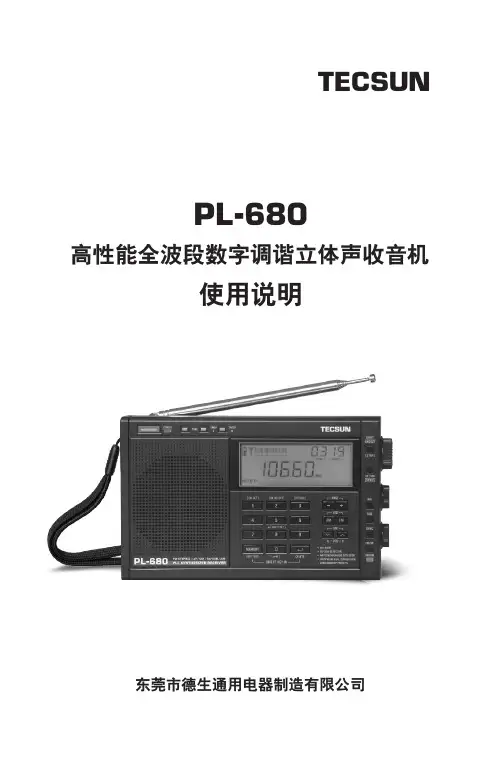

德生 PL-680 高性能全波段数字调谐立体声收音机说明书
TECSUN东莞市德生通用电器制造有限公司使用说明PL-680高性能全波段数字调谐立体声收音机● 可接收调频立体声、中波、长波、短波、短波单边带(SSB)通讯信号以及航空波段信号，灵敏度高，选择性好，音质优美，操作便捷● 短波单边带(SSB)分上边带(USB)和下边带(LSB)独立接收● 调幅应用了同步检波、二次变频技术，极大地提高接收的灵敏度、选择 性以及抗镜像、邻频干扰的能力● 设有调频/短波外接天线插口和高/中/低3档灵敏度控制开关，便于进行远程接收(DX)● 可手动、半自动、全自动(ATS)储存多达2000个电台频率。
其中有800个为按波段存储(调频/中波/长波/航空波段各存100个、短波/单边带各存 200个)，其余1200个频率不按波段随意分类存储在12个页面里(12x100)●设有 采用优质高灵敏度喇叭，音色好；高/低音控制开关，满足收听不同节目的需要；用耳机可听调频立体声广播● 人机界面友好，使用便捷，设有非常实用的多功能数码调节旋钮，可用来设置时间、调节频率、选择存储页面和地址等 ● 调频接收覆盖76-108MHz 范围，可接收中国，欧美日的调频广播频率， 也可收听部分国内校园广播频率和电视伴音● 且开机后可收听预存频率的电台节目双定时开机功能，● 智能开关机：您可以设置在开机1~120分钟后自动关机，也可取消自动关机功能●电源适配器 随机附送专用、外接天线、镍氢充电电池、立体声耳机、精美保护套功能特点● 使用4节五号电池供电；本机已具备智能充电功能是德生工程师总结多年的设计经验，精心制作的一款段数字调谐收音机精品，它能满足您收听全球广播的绝大部分需求。
全波PL-680● 六种选台方式：手动搜索电台频率(VF)、直接输入频率数字、手动搜索预存电台(VM)、直接输入预存电台地址数字、还可以自动搜索浏览电台频率和已存储的电台频率感谢您购买了高性能全波段数字调谐立体声TECSUN PL-680收音机，使用前请阅读说明书。
德生收音机说明书
德生收音机说明书德生收音机说明书一、产品概述德生收音机是一款便携式无线收音设备，具备高灵敏度的接收功能和多种可选频段，可接收AM（调幅）和FM（调频）两种模式的广播信号。
本说明书将为您介绍该产品的基本功能、操作方法和注意事项。
二、产品特点1. **高灵敏度接收**：德生收音机采用先进的接收技术，能够实现高灵敏度的信号接收，确保稳定的音质和较远的接收范围。
2. **多频段选择**：该收音机支持多频段选择，包括AM频段（调幅调制广播）和FM 频段（调频调制广播），用户可以根据需要自由切换收听模式。
3. **数字频率显示**：德生收音机配备了数字频率显示屏，可直观地显示当前收听频率，帮助用户准确调节收音机以获取所需广播信号。
4. **便携轻巧**：产品体积小巧轻便，便于携带。
可随身携带，方便用户在不同场合收听广播。
5. **耳机接口**：产品配备了标准3.5mm耳机接口，用户可以通过耳机单独收听广播，享受更好的音质和私密性。
三、产品参数1. 支持频段：AM、FM2. 接收频率范围：- AM频段：520kHz - 1710kHz- FM频段：87.5MHz - 108MHz3. 电源：两节AA电池（不包含）4. 尺寸：长80mm ×宽45mm ×高120mm5. 重量：约120g（不含电池）四、产品操作方法1. **开机和关机**：按下电源开关，即可开机或关机。
开机后，收音机默认进入上次的频道。
关机时，收音机会保存当前频道，下次开机时自动恢复。
2. **频道切换**：- AM频段：向上和向下按钮可以实现频道的切换。
在AM频段下，一次按下“向上”按钮将切换到下一个频道，一次按下“向下”按钮将切换到上一个频道；- FM频段：向上和向下按钮可以实现频道的切换。
在FM频段下，一次按下“向上”按钮将切换到下一个频道，一次按下“向下”按钮将切换到上一个频道。
3. **音量调节**：收音机的音量可以通过侧面的音量旋钮进行调节。
天锦收音机说明书
天锦收音机说明书
1、插上电源适配器，并连接到收音机。
2、旋动功能开关，再旋TIME或MINUTE钮，分别可以设置时钟或闹钟时间。
3、功能开关旋到CLK档位，按RADIO 键，开机并收听上次关机时电台。
4、按SOURCE键，转换FM/DAB功能。
5、在收音模式，长按UP/DOWN键，向上或向下自动搜索电台并停台;短按UP/DOWN键，向上或向下微调。
6、旋转hour/tuning，向上或向下微调电台频率，旋动minute/vol，可调节音量。
7、按info键，查看电台相关信息。
8、按Menu键，进入系统设置，配合UP/DOWN键进行选择，按SEL键确认。
9、按RAEPEAT/SELSET键，确认存储搜到的电台。
10、按SLEEP键，选择睡眠时间，对应图标显示。
11、按SCAN键，全频段自动搜台并存储签10个电台。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择波段
收音机开机后，您可以按调频/中波转换按键
(15)，选择调频或中波波段，按短波·米波段转换键
(16)可选择短波波段，屏幕上会显示您按键后选择的
波段。
在选择短波波段后，可用短波·米波段转换
键 (16)选择不同的短波米波段，每按一下此键，则从
当前米波段跳到下一个米波段的最低频率。
当利用短波·米波段转换键切换到短波米波
段后，并在 3 秒钟内按上、下(9、10)调节键，可向
上或向下选择短波米波段。
利用短波·米波段选择按键(16)切换到短波
米波段时，显示屏右上方同时显示米波段数字，停止
米波段切换操作 3 秒钟后，自动返回到时间显示状
态。
这时，上、下键也从短波米波段选择切换状
态返回到调整频率状态。
本机短波米波段频率扫描范围，比国际标准短波米波段范围稍宽。
二、搜索电台
pl-550 有七种搜索电台的方法： 1.手动搜索电台；2.自动搜索电台；3.直接输入电台频率；4.调频/中波的自动存台(ats)功能； 5.直接输入2位存储地址数字，调出当前页面下的地址频率；6.进入搜索存储器状态，手动或自动搜索已存储的电台频率；7.
用旋转式调谐钮调出已存储的电台。
(1)手动搜索
【方法一】手动搜索电台：利用向上或向下调节键(9或
10)或用旋转式调谐旋钮(28)搜索电台，搜索过程中，可
按调台快慢键(8)选择快速或慢速调谐步进，各波段频率
按下表规定的步长标准变化，直到找到电台为止。
手动调谐适合于：
——搜索那些比较弱的电台信号；
——搜索密集拥挤的强电台信号；
——搜索那些频率不在米波段范围内的短波电台信号，
而且可以从1711到 29999 khz 频率范围内逐点搜索电
台信号。
旋转式频率微调旋钮的其它重要用途：当相邻的频率有很强电台，其声音隐隐约约地串入您正在收听的电台频率时，您可以利用旋转式调谐旋钮，把频率故意微调偏离正常收听的频率，以避开干扰，fm微调，mw和sw微调1-2khz。
【方法二】自动搜索电台：按住向
上或向下调节键(9或10)，直到显示
频率自动变化即松手，当收到电台
时会自动停止搜索。
自动搜索过程中，按一下向上或向
下调节键(9或10)，就能中止自动搜
索功能。
注意：
1.自动搜索(转载于:tecsun收音机说明书600)电台方式适合搜索强信
号电台。
2.自动搜索电台的频率变化规律(同
上表调节键慢速调谐)。
3.在自动搜索过程中，若显示屏的数
字变化变慢，表示在此附近可能有
弱信号电台，可改用手动搜索方式
继续搜台。
4.在短波段使用自动搜索选台时，只
在米波段范围内搜索电台，当搜索
完所在的米波段频率后，会自动跳
到下一个米波段继续搜索。
【方法三】直接输入电台频率：
首先选定想收听电台的波段，再按直接输入(18)键，然后分别按数字键0...9输入完整的电台频率数字，收音机即可自动切换到该频率。
——此方法非常简便，适合收听你熟悉频率的电台，因此，为了用好这个功能，我们建议您平时注意记录下您喜欢收听的电台的波段、频率和广播时间。
示范：
(1)输入(广东音乐台调频
兆赫兹)
1.开了收音机后，按调频/中波转换键
(15)选择调频波段；
2.按一次直接输入数字键(18)；
3.再依次按数字键 9，9，3。
输入完毕后即可收听广东音乐台调频
的节目。
(2)输入mw999khz(广东台中波999千
赫兹)
1.按调频/中波转换键(15)选择中波波
段；
2.按一次直接输入数字键(18)；
3.再依次按数字键 9，9，9，输入完毕
即可收听电台节目。
(3)输入sw6125khz(中央台短波6125千
赫兹)
1.按短波·米波段转换键(16)选择短波波
段；
2.按一次直接输入数字键(18)；
3.再依次按数字键 6，1，2，5，输入完
毕即可收听电台节目。
重要提示：
1.输入完整的电台频率数字后，收音机会自动确认频率接收电台，若输入电台频率不完
整以及输入短波1711 - 2999khz频率范围数字，必须再按一次直接输入数字(18)
键进行确认，否则所输入频率数字无效。
2.由于各地电台频率可能不同，输入以上例子中的电台频率后，您也许只能接收到一些
噪音。
请您在当地注意搜集和记录下常听的电台节目频率，以后按以上方法，直接
输入电台频率。
3.若输入的频率数字在本波段所覆盖的频率外，显示屏将出现“
示出做“直接输入频率”操作前的频率。
”(错误)，并闪动2次，然后显
三、模糊快捷输入法
直接输入频率方式模式下采用“模糊快捷输入法”：
在采用直接输入频率方法搜索电台时，pl-550提供了“模糊快捷输入”方式。
如在调频(fm)波段，当您想输入的频率时，按直接输入数字键(18)，再按数字1，再按直接输入数字键(18)，此时，显示屏上立即显示。
这就是“模糊快捷输入法”。
例如，在调频(fm)波段下，若输入，方法是：
先按直接输入键(13)，
再键入1，按直接输入数字键(18)，显示
或键入10，按直接输入数字键(18)，显示
或键入100，按直接输入数字键(18)，显示
若键入1000，由于频率输入完整，直接显示
利用pl-550提供的模糊快捷输入技术，结合使用手动搜索和自动搜索功能，您可以很快地搜寻到您想收听的电台节目。
例如：您想收听的电台频率，您可以先采用“模糊快捷输入法”快速将显示屏上的频率数字跳到 mhz，然后再用手动或自动搜索电台方法找到 mhz的电台。
中、短波电台的频率搜索方法也是一样，您可以在实际操作过程中摸索其规律，需要提醒大家注意：短波段1711-2999khz频率范围不设模糊输入！
pl-550存储容量大，可存储多达550个电台频率，且长期不通电也不会丢失记忆。
本机可按页面/地址记忆模式存储任何波段的电台频率，其中p0页固定为50个记忆，可供调频/中波进行ats自动存储功能使用，其它500个记忆可根据个人喜爱，随时分页为
10x50、20x25、25x20和50x10存储界面，而且重新分页后也不会丢失原记忆的内容。
本机出厂时把存储器预设为10个页面，每页可存储50个电台频率，当前页面默认为第1页，即01。
1.存储电台频率
当您搜索到合适的电台频率后，
按一次存储电台键(20)，显示屏上的小
数字从时钟显示变成存储操作显示，屏
幕上显示当前的页面 (不闪动)和
(闪烁)，未存储过频率的最小地址
这时，您只要再按一次(20)键，即可将
所显示的频率存入到该页该地址内。
存储完毕后，显示屏上的小数
字又自动恢复为时间显示。
您可以继续存储其它频率，直到
屏幕上出现符号，告诉您当前
页面里所有的地址已经全部存满了，提
醒您把频率存到其它存储页面里！此时，
如果您不做任何操作，本机将自动把该
频率存在本页面的最后一位地址(注意：
新的频率将覆盖掉原来已存储的频率)。
2.如何换页面存储电台频率如果您想把频率存储到其它页面的地址里，其操作方法也
很简单: 当屏幕上出现提示符号后，马上按一下页面转换按键(11)，显示屏右上
方出现闪动的字符后，再按向上或向下键(9或10)，更改存储页面数字，然后再
按一下页面转换按键进行确认(或自动确认)，就进入新的页面内并自动寻找到最
小的空存储地址，您按一下存储/删除电台键(20)确认存储(或自动确认)即可。
换页面存储操作完毕后，新的页面被自动地默认为当前操作页面。
关于自动确认存储操作：在存储电台操作过程中，如果忘了再按一次存储电台按键(20)确认，显示屏上的地址数和
符号将闪烁5秒，随后自动
确认其存储操作。
3.调频/中波的自动存台功能(ats) 当您来到一个陌生的城市，想听收音机，但又不知
道当地的电台频率，这时，您只要打开pl-550，按住调频/中波转换·自动存台键
(15)2秒钟，本机就会自动扫描并存储当地强信号的调频、中波电台，然后，按向
上(9)或向下
(10)调节键就可以挑选您喜欢听的电台节目了。
这就是自动扫描、自动存储电台功能(ats)。
