钢筋配筋二次结构原理

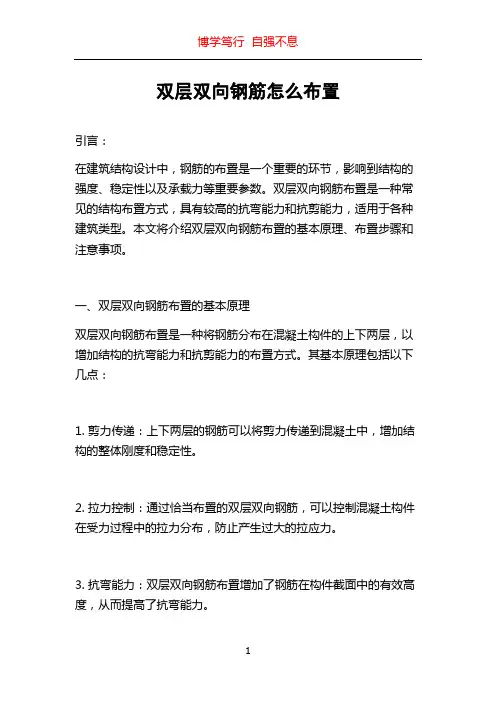

双层双向钢筋怎么布置
双层双向钢筋怎么布置引言：在建筑结构设计中，钢筋的布置是一个重要的环节，影响到结构的强度、稳定性以及承载力等重要参数。
双层双向钢筋布置是一种常见的结构布置方式，具有较高的抗弯能力和抗剪能力，适用于各种建筑类型。
本文将介绍双层双向钢筋布置的基本原理、布置步骤和注意事项。
一、双层双向钢筋布置的基本原理双层双向钢筋布置是一种将钢筋分布在混凝土构件的上下两层，以增加结构的抗弯能力和抗剪能力的布置方式。
其基本原理包括以下几点：1. 剪力传递：上下两层的钢筋可以将剪力传递到混凝土中，增加结构的整体刚度和稳定性。
2. 拉力控制：通过恰当布置的双层双向钢筋，可以控制混凝土构件在受力过程中的拉力分布，防止产生过大的拉应力。
3. 抗弯能力：双层双向钢筋布置增加了钢筋在构件截面中的有效高度，从而提高了抗弯能力。
4. 抗剪能力：双层双向钢筋布置增加了构件内部的水平钢筋数量，提高了构件的抗剪能力。
二、双层双向钢筋布置的步骤双层双向钢筋布置需要经过以下几个步骤：1. 结构设计：在进行双层双向钢筋布置之前，需要根据具体的结构设计要求确定所需的钢筋截面积、布置间距等参数。
2. 确定布置区域：根据结构设计要求和受力特点，确定需要进行双层双向钢筋布置的区域。
3. 制作钢筋网架：根据结构设计要求，制作双层双向钢筋网架，并按照预定的尺寸和布置要求进行连接和焊接。
4. 安装钢筋：将制作好的钢筋网架准确地放置在预定的布置区域，并通过焊接或绑扎等方式固定钢筋位置。
5. 混凝土浇筑：在完成钢筋布置后，进行混凝土的浇筑，确保钢筋与混凝土之间的紧密结合。
6. 后续处理：待混凝土完全凝固后，进行后续的处理工作，如拆除模板、进行修整等。
三、双层双向钢筋布置的注意事项在进行双层双向钢筋布置时，需要注意以下几点：1. 确保设计要求：在进行双层双向钢筋布置之前，必须确保已经得到了准确的结构设计要求，并按照要求进行施工。
2. 钢筋间距控制：双层双向钢筋布置的钢筋间距应根据具体结构和受力要求来确定，过大或过小的钢筋间距都会影响结构的抗力能力。
二次结构植筋技术交底
平顶山市工程质量监督站监制工程名称分部工程砌体工程分项工程名称填充墙砌体植筋工程交底内容：2.3 钢筋处理，将锚固范围的尘土清理干净，用锤子进行变形（除去锈蚀层后适当用锤敲成扁状增加钢筋粘结性能）2.4 按照植筋胶说明书要求调制结构胶，专用器具放，配制一次使用完。
2.5 采用专用的打胶工具灌胶，打胶前进行二次清孔，将打胶管放入孔底，旋转退出，胶不少于满孔2/3，剂量多少以植筋时后胶微有溢出为准。
2.6 罐胶完成后迅速植入钢筋，钢筋采用边螺旋边插入的方式至孔底，钢筋的弯头朝向不能错。
构造柱上下错开接茬植筋完成后，不用在搭接（一根钢筋仅一个搭接头），钢筋校正后绑扎箍筋即可。
2.7 钢筋定位及保养钢筋在植入过程中位置有所偏转，胶液也会有所流淌，批量植筋后应检查，将流淌的胶重新填回（仅仅植筋孔附近且不污染的），对偏转的钢筋进行复位。
2.8 钢筋情况，200×200构造柱钢筋采用4C10,100×300构造柱钢筋2C10，锚拉筋2A6贯通设置。
大于200的墙，每宽多120mm，多加一道锚拉筋。
水平系梁墙宽×150，采用4C12。
洞口压顶墙宽≤250时，2C6，300时采用3C6，压顶厚100mm，植筋距压顶25mm，压顶进砌体墙150mm,窗台压顶首层顶层通长设置，过梁深入墙每侧300mm。
过梁配筋表：技术负责人交底人接受人平顶山市工程质量监督站监制工程名称分部工程砌体工程分项工程名称填充墙砌体植筋工程交底内容：钢筋搭接50d且不小于400mm,门洞口、门口混凝土剁、窗剁等部分单独下料。
电梯井圈梁配筋墙宽×300，4C12。
小于等于200混凝土垛配筋电梯井道圈梁构造四、质量标准1、钢筋品种、强度等级必须符合设计要求；2、植筋胶强度必须满足验收要求；3、钻孔的直径和深度符合要求，深度的允许偏差为+20mm，-0mm，垂直允许偏差为5°，钻孔应避免受力钢筋，对于废孔，应采用植筋胶或者等强度的树脂水泥砂浆填实。
二次结构技术交底 -植筋
鲁JJ-0050 0 1工程名称亚特尔凤凰太阳城H-4#商住楼H-3#、H-6#楼住宅楼施工单位青岛永富建筑劳务工程有限公司交底部位H-6#住宅楼工序名称植筋工程交底提要：植筋交底内容一、材料要求1、钢筋的品种、级别、规格应符合设计要求和相关标准规定，并有出厂质量证明书，有复试报告。
2、钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒或片状老锈。
3、植筋胶有产品合格证和检验报告。
二、机具设备1、机械：电锤钻、砂轮锯、磨光机。
2、工具：毛刷、钢丝刷、气管、胶枪。
二、作业条件1、对植筋操作的工人进行交底、培训合格后方可进行操作施工。
2、已完成二次结构测量放线工作，应放出二次结构墙柱、门窗洞口平面控制线及水平标高控制线，标出构造柱、门洞口位置，在主体结构上已明确标出植筋位置点及植筋大小，确保植筋后钢筋能与砌体顺利结合，不出现错误等现象。
2、大面积植筋前，必须先对不同品牌植筋胶和具有代表性的部位进行样板施工，抗拉拔试验合格后方可进行大面积施工。
3、植筋部位原结构面的缺陷已按相关要求进行补强和加固处理完成。
4、特殊部位的操作平台搭设完成，并经验收合格。
5、已明确技术交底针对施工部位、所植钢筋、植筋深度、植筋根数等要求。
三、做法要求1、根据本工程实际情况，凡砌体填充墙拉结筋、过梁、圈梁及构造柱需要植筋的部位，均采用结Y 用植筋。
2、按砌体工程质量验收规范要求：砌块为600*200*240、600*240*100mm蒸压加气混凝土植筋间距为500mm每道，植筋时从梁底向下3m-5cm开始向下植筋，按照间距500mm每道开始支设，门头门头过梁从线向上1.1m，窗台压顶植筋时必须按照水平线向下量取，卫生间、厨房间窗台高度不足900mm的按照900mm施工（建筑完成面向上）鲁JJ-0050 0 1工程名称亚特尔凤凰太阳城H-4#商住楼H-3#、H-6#楼住宅楼施工单位青岛永富建筑劳务工程有限公司交底部位H-6#住宅楼工序名称植筋工程交底提要：植筋四、操作工艺工艺流程：定位→钻孔→植筋孔清理→钢筋处理→注胶→植入钢筋→固化养护1、定位1）孔位置按需植筋（墙体拉结筋、圈梁、过梁、构造柱）的混凝土结构构件表面用石笔或毛笔位并做好标记，严格控制其宽度、高度。
19二次结构植筋技术交底
技术交底记录基层处理→定位放线→按规定钻孔→清孔→钢筋处理→用专用工具将胶液注入孔中→将钢筋或螺杆旋转入孔中→固化→质量检验3.1基层处理：在需要植筋的混凝土结构原表面清理干净，表面须平整、干净无污染。
3.2定位放线：根据设计图的配筋位置及数量，错开原结构钢筋位置，标注出植筋位置。
请有关部门验线，合格后就可钻孔。
钢筋混凝土墙、柱竖向植筋间距3.3钻孔：在基材（如混凝土）中相应位置钻孔，孔径、孔深及钢筋直径应按照下表确定。
钢筋种类及直径（mm）钻孔直径（mm）钻孔深度（mm）A6 10 100A8 12 100C10 14 100C12 16 120C14 18 1403.4清孔：洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理干净。
方法是：用专用气筒、毛刷或压缩空气机清理钻孔中的灰尘，建议重复进行不少于3次，孔内不应有灰尘与明水。
洗孔完成后需要经我质检部门验收，自检合格后报监理验收，验收合格后方可注胶。
3.4钢筋处理：将钢筋表面进行除锈处理并用丙酮或酒精擦拭干净。
3.5注胶：锚固胶要选用合格的植筋专用胶水，要能够满足我项目植筋施工要求，并将产品合格证明、产品检测报告及厂家营业执照、资质，一式三份，报与我项目部。
注胶要从孔底开始，这样可以排出孔内的空气，为了使钢筋植入后孔内胶液饱满，又不能使胶液外流，孔内注胶达到孔深的2/3或计算孔内的用胶量,应扣除钢筋体积，孔内注完胶后应立即植筋。
3.6植筋：将结构胶灌入孔内，注入深度一般为孔深的 2/3，然后将钢筋插入孔内，按一定方向旋转钢筋十几圈插入，使钢筋与结构胶、混凝土孔壁粘接密实。
待结构胶完全固化将进行钢筋绑扎，清理干净经项目技术、质检验收合格后经甲方、监理认可后进行下道工序施工。
3.7固化：植入钢筋后留有足够的时间让结构胶固化，且在72h内不得对已植入钢筋造成扰动，现场设置勿扰动标识牌，待完全固化后方可进行下道工序。
二次结构技术交底
（12）加气混凝土砌块墙体上不得留设脚手眼。
（13）砌块在砌筑时要随吊、随靠，以保证墙体垂直、平整。
（14）水电安装线槽施工，砌体施工完后，在预埋位置弹线，用切割机沿线切槽（切割前与土建办理手续后方可切割），预埋后用C15细石混凝土填实抹平，并应在槽面上加贴耐碱玻纤网格布，防止开裂。
3.4砌块墙体与构造柱、的连接处应砌成马牙槎，砌马牙槎应先退后进，以保证构造柱。每一个马牙槎的高度不宜超过300mm，马牙槎凸槎长度不小于60mm。
3.5构造柱、圈梁、过梁施工要点：
（1）模板工程：
构造柱、圈梁、过梁模板采用15mm厚双面覆膜多层板，主龙骨采用50×100mm木方，构造柱、抱框立柱采用双钢管加固，钢管间距400-500mm，在墙体隔断一面采用φ14对拉螺栓穿过墙体灰缝拉结固定。圈梁、过梁模板上口采用定型倒U口支架加固。
（3）钢筋下料制作：根据图纸和相关技术文件要求，将所需的钢筋长度在后台进行定尺切断下料。
（4）钢筋处理：打磨钢筋锚固部分，锚筋部位的表面油污、锈蚀、杂土以及不平物质应及时清理干净，以免施工时污染孔洞。对于光圆钢筋的锚固部分打磨至露出金属光泽为止。
（5）钻孔：根据植筋规格不同选择的工具及钻孔直径，以及钻孔深度不同；钻孔直径一般比所植钢筋直径大4～6mm，钻孔深度一般为15d以上，具体参见植筋参数表的数值。将钻头装入机械夹头中，接通电源开始钻孔，施工时严禁切断原结构钢筋。
（7）加气混凝土砌块上下皮砌块的竖向灰缝应相互错开，相互错开长度宜为300mm，并不小于200mm。
（8）每段内的砌块墙体应连续砌完，不留接槎。如必须留槎时，应留成斜槎，或在门窗洞口侧边间断。
二次结构钢筋技术交底
二次结构钢筋技术交底
一、钢筋的规格和型号
在技术交底中，首先需要明确使用的钢筋的规格和型号。
钢筋的规格通常由钢筋的直径和强度等级来确定，常见的钢筋规格有Φ12、Φ14、Φ16等。
在确定了钢筋规格之后，还需要详细说明使用的钢筋型号，以确保钢筋的质量符合要求。
二、钢筋的布置
钢筋的布置是保证结构强度和稳定性的重要一环。
在技术交底中，需要详细说明钢筋的布置原则、布筋图纸上的符号及其含义。
具体的要求包括：钢筋的纵、横向间距，盖梁、柱、板等构件的钢筋布置方式，接缝部分钢筋的处理等。
三、钢筋的加工和安装
钢筋加工和安装是保证钢筋连接牢固、符合设计要求的重要环节。
在技术交底中，需要明确钢筋的加工要求，包括钢筋的切断、弯曲、焊接等工艺。
同时，还需要详细说明钢筋安装的方法和要求，比如钢筋的支撑方式、使用支撑材料的规范、翻边结构的处理等。
四、钢筋的连接和接头
钢筋的连接和接头是确保结构连续性的重要一环。
在技术交底中，需要明确钢筋的连接方式，常见的方式包括搭接接头、机械连接等。
同时，还需要说明接头的处理要求，比如接头的长度、焊接的方法和要求、接头的锚固等。
五、钢筋的保护和防锈
钢筋的保护和防锈是确保结构寿命和耐久性的重要环节。
在技术交底中，需要明确钢筋的保护要求，包括使用防锈剂的种类和方法、涂刷涂料的要求等。
同时，还需要说明钢筋的包裹方式和防护层厚度等。
六、其他注意事项
在技术交底中，还需要注意一些其他的事项，比如施工现场的安全措施、检验验收的方法和标准等。
同时，还需要对施工过程中可能遇到的问题和解决方法进行交底，以确保施工的顺利进行。
二次结构植筋范文
二次结构植筋范文二次结构植筋是一种在混凝土梁、柱等构件中添加植筋的施工方法。
相比于常规的一次结构植筋方法，二次结构植筋能够增加构件的强度和刚度，提高结构的承载能力和变形性能。
在实际工程中，二次结构植筋广泛应用于桥梁、楼梯、室内装饰等各种构件中。
二次结构植筋的施工步骤主要包括预埋植筋、调试植筋和浇筑混凝土三个阶段。
首先，在构件的模板内预留出植筋的位置，并且在适当的位置设置构件内的支撑。
然后，在模板中放置预埋筋，即预先加工好的植筋材料。
预埋筋的数量、位置和长度应根据设计要求确定，并且应确保其与构件的粘结牢固。
在预埋植筋的基础上，进行调试植筋的工作。
调试植筋是指通过调整植筋的位置和方向，使其能够更好地与周围的混凝土粘结，从而提高构件的整体性能。
调试植筋的具体步骤包括调整植筋的位置、检查植筋的间距和定位、修整植筋的长度等。
在调试植筋过程中，应尽量避免植筋的交叉和过于密集的情况，以免影响构件的整体性能。
调试植筋完成后，即可进行浇筑混凝土的工作。
在浇筑混凝土之前，应先检查植筋的位置和数量是否符合设计要求，并确保植筋与模板之间的间隙均匀。
在浇筑混凝土时，应根据混凝土的流动性选择合适的浇筑方法，并注意混凝土的均匀分布和充实度。
在浇筑过程中，还应注意避免混凝土的振动和散落，以免影响植筋的位置和整体性能。
二次结构植筋的主要作用是增加构件的强度和刚度，提高结构的承载能力和变形性能。
植筋能够有效地增加混凝土的抗拉和抗剪能力，并在构件发生拉伸和扭曲时起到抵抗作用。
此外，植筋还能够改善构件与混凝土之间的粘结性能，提高构件的整体性能和抗震能力。
在实际工程中，二次结构植筋还需要考虑一些施工要点和注意事项。
首先，应根据构件的设计要求选择合适的植筋材料，并保证其质量合格。
其次，在施工过程中应严格遵守相关的施工规范和操作规程，确保植筋的位置和数量与设计要求一致。
另外，在植筋施工过程中应注意保护和维护现场的安全和环境，严禁超载和乱倒乱放材料。
钢筋混凝土弯剪扭构件的配筋原则
钢筋混凝土结构在建筑和工程中被广泛应用，而钢筋混凝土弯剪扭构件是其中的重要组成部分。
在设计和施工过程中，正确的配筋原则对于保证结构的安全性和稳定性至关重要。
本文将从配筋原则的角度对钢筋混凝土弯剪扭构件进行探讨，并提出一些设计和施工中应该注意的问题。
一、弯剪扭构件的定义钢筋混凝土弯剪扭构件是承受弯矩、剪力和扭矩作用的结构构件。
在受力过程中，由于受力面的不同，构件上承受的弯矩、剪力和扭矩的分布也不同。
在设计配筋时需要充分考虑这些受力特点，采取合适的配筋措施保证结构的安全性和功能性。
二、配筋原则1. 弯矩配筋原则在承受弯矩作用的构件中，应根据受力性质和受力位置合理确定受拉区和受压区的配筋数量和位置。
通常情况下，受拉区的配筋数量远大于受压区，这是因为受拉区的混凝土处于受拉状态，需要通过钢筋来承担拉力，而受压区的混凝土处于受压状态，主要承受压力，配筋的作用相对次要。
2. 剪力配筋原则在承受剪力作用的构件中，剪力配筋的目的是抵抗结构在受力过程中产生的剪切应力，防止结构出现剪切破坏。
在设计时需要根据受力情况和构件的尺寸确定剪力筋的截面积和位置，确保结构在受力过程中剪切应力得到有效的抵抗。
3. 扭矩配筋原则扭矩是在结构受到外力作用时，由于受力构件的几何形状和受力方式而产生的一种受力形式。
在承受扭矩作用的构件中，扭矩配筋的作用是防止结构在受力过程中出现扭转变形和破坏。
扭矩配筋的设计需要根据结构的受力性质和受力位置确定，确保结构在受力过程中扭转应力得到有效的控制。
三、设计和施工中的注意事项1. 在设计中，需要根据结构的受力特点和受力位置合理确定配筋的截面积和数量，避免过度配筋或者不足配筋导致结构出现安全隐患。
还需要充分考虑构件的变形和裂缝控制，确保结构在受力过程中具有良好的变形性能和使用性能。
2. 在施工中，需要严格按照设计要求进行配筋施工，保证钢筋的搭接、连接和成型质量。
需要定期对结构的配筋和混凝土进行检测和监控，及时发现和处理结构中的质量问题，保证结构的安全性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七节二次结构一、二次结构通常要计算哪些钢筋量二次结构通常要计算的钢筋量有构造柱、圈梁、现浇带、过梁、砌体加筋等钢筋量，如图1.7.1所示：图1.7.1二、二次结构钢筋的计算原理及实例答案（一）、构造柱钢筋计算原理和实例答案1、纵筋（1）、长度计算1）、框架结构中间层构造柱纵筋长度算法框架结构中间层构造柱纵筋长度根据图1.7.2进行计算图1.7.2根据图1.7.2我们推导出框架结构中间层构造柱子纵筋长度计算公式如表1.7.1 钢筋位置钢筋级别公式推导上下插筋插筋长度＝锚固长度+搭接长度+弯勾×2锚固长度搭接长度弯勾LaE LlE 6.25d 光圆筋插筋长度＝LaE+LlE+6.25d×2非光圆筋插筋长度＝LaE+LlE柱身钢筋柱身钢筋长度＝层高-上部梁高+弯勾×2 层高上部梁高弯勾h hb2 6.25d光圆筋柱身钢筋长度＝h-hb2+6.25d×2非光圆筋柱身钢筋长度＝h-hb2在实际施工中由于采用1.7.2施工不太方便（需要在模板上大孔，位置找不准等问题），往往采用图1.7.3的形式进行施工。
图1.7.34）、框架结构女儿墙构造柱纵筋的算法框架结构女儿墙构造柱纵筋长度根据图1.7.4进行计算图1.7.4根据图1.7.13我们推导出框架结构女儿墙构造柱子纵筋长度计算公式如表1.7.2 钢筋位置钢筋级别公式推导下部插筋插筋长度＝锚固长度+搭接长度+弯勾×2锚固长度搭接长度弯勾LaE LlE 6.25d 光圆筋插筋长度＝LaE+LlE+6.25d×2非光圆筋插筋长度＝LaE+LlE女儿墙内柱身钢筋长度＝层高-压顶高度+锚固长度+弯勾×2柱身钢筋层高压顶高度锚固长度弯勾h hy LaE 6.25d光圆筋柱身钢筋长度＝h-hy+LaE+6.25d×2非光圆筋柱身钢筋长度＝h-hy+LaE同样的道理，在实际施工中由于采用1.7.4施工不太方便，往往采用图1.7.5的形式进行施工。
图1.7.5思考与练习1、请用手工计算1号写字楼女儿墙构造柱纵筋的长度。
1、箍筋（1）、长度计算构造柱箍筋的长度计算方法和框架柱一样，这里只讲构造柱箍筋根数的算法。
（2）、根数计算1）、框架结构中间层构造柱箍筋根数计算a、框架梁内与留插筋情况框架结构中间层构造柱箍筋根数根据图1.7.6进行计算图1.7.6根据图1.7.6我们推导出框架结构中间层构造柱箍筋根数计算如表1.7.3部位箍筋布置范围是否加密计算公式根数合计备注上下框架梁内hb1、hb2 非加密箍筋根数1＝max[2，（hb1-2C）/500+1(或-1或+0)]四者相加如果图纸有规定按图纸计算下部加密区max（450（或500），1/6H，LlE）＝A 加密箍筋根数2=(A-50)/加密间距+1（取整）上部梁下hb2+max(450（或700），1/6H，LlE)=B 加密箍筋根数3=B/加密间距+1（取整）非加密范围H-A-B＝D 非加密箍筋根数4=D/非加密间距-1（取整）b、框架梁内与留埋件情况如果采用框架柱子内预留埋件情况，箍筋根数按图1.7.7进行计算图1.7.7根据图1.7.7我们推导出框架结构中间层构造柱箍筋根数计算如表1.7.4部位箍筋布置范围是否加密计算公式根数合计备注下部加密区max（450（或500），1/6H，LlE）＝A 加密箍筋根数2=(A-50)/加密间距+1（取整）三者相加如果图纸有规定按图纸计算上部梁下hb2+max(450（或700），1/6H，LlE)=B 加密箍筋根数3=B/加密间距+1（取整）非加密范围H-A-B＝D 非加密箍筋根数4=D/非加密间距-1（取整）2）、框架结构女儿墙构造柱箍筋根数计算a、框架梁内与留插筋情况框架结构女儿墙构造柱箍筋根数根据图1.7.8进行计算图1.7.8根据图1.7.8我们推导出框架结构女儿墙构造柱箍筋根数计算如表1.7.5表1.7.5：框架结构女儿墙构造柱箍筋根数计算表（框架梁内预留插筋）构造柱位置部位箍筋布置范围是否加密计算公式根数合计备注框架梁上构造柱下部框架梁内hb 不加密箍筋根数1＝max[2，（hb-2C)）/500]二者相加如果图纸没标注可参考ABCDE算法压顶高和女儿墙身女二墙高h女（含压顶）按标注箍筋根数2=（h女-50-C）/图纸标注间距+1（取整）框架柱上构造柱下部框架柱内插筋锚固长度部加密箍筋根数1＝max[2，LaE/500]压顶高和女儿墙身女二墙高h女（含压顶）按标注箍筋根数2=（h女-50-C）/图纸标注间距+1（取整）b、框架梁内与留埋件情况框架梁内预留埋件情况按图1.7.9进行计算图1.7.9根据图1.7.9我们推导出框架结构女儿墙构造柱箍筋根数计算如表1.7.6表1.7.6：框架结构女儿墙构造柱箍筋根数计算表（框架梁内预留埋件）构造柱位置部位箍筋布置范围是否加密计算公式根数合计备注框架梁上构造柱压顶高和女儿墙身女二墙高h女（含压顶）按标注箍筋根数2=（h女-50-C）/图纸标注间距+1（取整）框架柱上构造柱压顶高和女儿墙身女二墙高h女（含压顶）按标注箍筋根数2=（h女-50-C）/图纸标注间距+1（取整）（二）、圈梁（现浇带）钢筋计算原理和实例答案1、纵筋长度图集04G329对圈梁锚入支座内长度做了具体规定，因锚入长度都是具体数值，在实际预算中很不方便，这里讲解预算员常用的两种算法，但这两种算法并没有找到规范根据，供大家在工作中参考。
（1）、圈梁外侧纵筋连续通过，内侧钢筋伸入构造柱内一个锚固长度圈梁外侧纵筋连续通过根据图1.7.10进行计算。
图1.7.10根据图1.7.10我们推导出圈梁纵筋长度计算如表1.7.8表1.7.8：圈梁纵筋长度计算表（外侧纵筋连续通过，内侧钢筋伸入构造柱内一个锚固。
）圈梁位置钢筋位置钢筋级别公式推导过程（2）、圈梁内外侧纵筋均伸入构造柱内一个锚固圈梁内外侧纵筋均伸入构造柱内一个锚固根据图1.7.11进行计算。
图1.7.11根据图1.7.11我们推导出圈梁纵筋长度计算如表1.7.9表1.7.9：圈梁纵筋长度计算表（内外侧纵筋均伸入入构造柱内一个锚箍）2、箍筋根数圈梁的箍筋长度计算方法同框架柱的2×2箍筋，这立只讲解箍筋根数的算法，箍筋根数根据图1.7.12图1.7.12根据图1.7.12我们推导出圈梁箍筋根数计算如表1.7.10表1.7.10：圈梁箍筋根数计算表圈梁位置起步距离公式推导过程（三）、过梁钢筋计算原理和实例答案在实际工作中过梁往往采用查套过梁图集的方式计算钢筋，但是有时候手边缺少图集，下面介绍过梁钢筋的近似算法。
1、过梁纵筋不伸入柱内过梁根据受力要求，分为上下均配置纵筋和只有下部配置纵筋两种情况，下面分别讲解。
（1）、过梁上下均配置纵筋过梁上下均配置纵筋根据图1.7.13进行计算：图1.7.13根据图1.7.13我们推导出过梁钢筋计算如表1.7.13纵筋长度过梁纵筋长度＝洞口净跨+支座宽×2-保护层×2过梁净长度支座宽保护层弯勾L 250 C 6.25d 光圆筋过梁纵筋长度＝Ln+250×2-2C+6.25d×2非光圆筋过梁纵筋长度＝Ln+250×2-2C箍筋根数算法一箍筋根数＝（洞口净跨-起步距离×2）/箍筋间距+1（取整）（支座宽+起步距离-40）/箍筋间距（取整）×2 洞口净跨起步距离支座宽箍筋间距Ln 50 250 S箍筋根数＝（Ln-50×2）/S+1(取整)+（250+50-40）/S(取整)×2算法二（近似算箍筋根数＝（洞口净跨+支座宽×2-保护层×2）/箍筋间距+1（取整）洞口净跨支座宽保护层（过梁取15）箍筋间距法）Ln 250 C S箍筋根数＝（Ln+250×2-2C）/S+1（取整）（2）、只有下部配置纵筋过梁只有下部配置纵筋根据图1.7.14进行计算：图1.7.14根据图1.7.14我们推导出过梁钢筋计算如表1.7.14纵筋长度算法同上下均配置纵筋情况箍筋长度箍筋长度＝b-2C+（弯勾）6.25d×2（弯勾只有光圆筋有）箍筋根数算法同上下均配置纵筋情况2、过梁纵筋伸入柱内在很多情况下过梁伸入支座的长度不够250，需要伸入柱子内，如图1.7.15所示：图1.7.15根据图1.7.15我们推导出过梁钢筋计算如表1.7.15 表1.7.15：过梁钢筋钢筋计算表（一段伸入柱子或墙内）纵筋长度过梁纵筋长度＝洞口净跨+支座宽-保护层+锚固长度（或35d）洞口净跨支座宽保护层（过梁取15）锚固长度弯勾Ln 250 C La 6.25d 光圆筋过梁纵筋长度＝Ln+250-C+ La（或35d）+6.25d×2非光圆筋过梁纵筋长度＝Ln+250-C+ La（或35d）箍筋根数算法一箍筋根数＝（洞口净跨-起步距离×2）/箍筋间距+1（取整）（支座宽+起步距离-40）/箍筋间距（取整）洞口净跨起步距离箍筋间距支座宽Ln 50 S 250箍筋根数＝（Ln-50×2）/S+1（取整）（250+50-40）/S（取整）算法二箍筋根数＝（洞口净跨+支座宽-起步距离－保护层）/箍筋间距+1（取整）过梁净长支座宽起步距离保护层（过梁取15）箍筋间距Ln 250 50 C S箍筋根数＝（Ln+250-50－C）/S+1（取整）（四）、砌体加筋钢筋计算原理和实例答案1、长度计算砌体加筋长度根据墙体的情况一般分L形、T形、十字形、和一字形，下面分别讲解。
（1）、L形墙体加筋1）、L-1形（构造柱和墙平齐）L-1形构造柱和墙平齐情况参见图1.7.16图1.7.16根据图1.7.16我们推导出L-1形墙体加筋长度计算如表1.7.181＃钢筋1＃筋长度＝墙宽-保护层×2+（伸入墙内长度+伸入柱内长度+弯折）×2 备注墙宽保护层伸入墙内长度伸入柱子内长度弯折这里保护层C一般取60，Ls1一般取1000，Ls2根据实际情况取值，Lm一般取200 b1 C Ls1 Lm 601＃筋长度＝b1-2C+（Ls1+Lm+60）×22＃钢筋2＃筋长度＝墙宽-保护层×2+（伸入墙内长度+伸入柱内长度+弯折）×2 墙宽保护层伸入墙内长度伸入柱子内长度弯折b2 C Ls2 Lm 601＃筋长度＝b2-2C+（Ls2+Lm+60）×22）、L-2形（构造柱截面小于墙厚）L-2形构造柱截面小于墙厚情况参见图1.7.17图1.7.17根据图1.7.17我们推导出L-2形墙体加筋长度计算如表1.7.191＃钢筋1＃筋长度＝构造柱截面宽-保护层×2+（伸入墙内长度+伸入柱内长度+弯折）×2 备注构造柱截面宽保护层伸入墙内长度伸入柱子内长度弯折这里保护层C一般取60，Ls各值一般取1000，Ls2根据实际情况取b C Ls1 Lm 601＃筋长度＝b-2C+（Ls1+Lm+60）×22＃钢筋2＃筋长度＝构造柱截面高-保护层×2+（伸入墙内长度+伸入柱内长度+弯折）×2 构造柱截面高保护层伸入墙内长度伸入柱子内长度弯折h C Ls2 Lm 60 值，Lm一般取2001＃筋长度＝h-2C+（Ls2+Lm+60）×23＃钢筋3＃筋长度=（Ls1+b2-C）+（Ls2+b1-C）+60×23）、L-3形（砌体加筋焊接在框架柱预埋件上）L-3形构砌体加筋焊接在框架柱预埋件上参见图1.7.18图1.7. 18根据图1.7. 18我们推导出L-3形墙体加筋长度计算如表1.7.20筋号计算公式备注1＃钢筋1＃筋长度＝b1-2C+(Ls1+弯折60)×2 这里保护层C一般取60Ls各值一般取10002＃钢筋1＃筋长度＝b2-2C+(Ls2+弯折60)×23）、L-4形（砌体加筋串入框架柱内）L-4形砌体加筋串入框架柱内参见图1.7.19图1.7. 19根据图1.7.19我们推导出L-3形墙体加筋长度计算如表1.7.21筋号计算公式备注1＃钢筋1＃筋长度＝（Ls1+C+60）+ （Ls2+C+弯折60）这里保护层C一般取602＃钢筋2＃筋长度＝（Ls1+b2-C+60）+（Ls2+b1-C+弯折60）Ls各值一般取1000 （2）、T形墙体加筋1）、T-1形（构造柱和墙平齐）T-1形构造柱和墙平齐情况参见图1.7.20图1.7.20根据图1.7.20我们推导出T-1形墙体加筋长度计算如表1.7.22表1.7.22：T-1形墙体加筋长度计算表筋号计算公式备注1＃钢筋1＃筋长度＝Ls3+b1+Ls2+弯折60×2 这里保护层C一般取602＃钢筋2＃筋长度＝b1-2C+（Ls1+Lm+弯折60）×2 Ls各值一般取1000 2）、T-2形（砌体加筋焊接在框架柱预埋件上）T-2形构砌体加筋焊接在框架柱预埋件上参见图1.7.21图1.7.21根据图1.7.21我们推导出T-2形墙体加筋长度计算如表1.7.23筋号计算公式备注1＃钢筋1＃筋长度＝b1-2C+(Ls1+弯折60)×2这里保护层C一般取60 2＃钢筋2＃筋长度＝b2-2C+(Ls2+弯折60)×2Ls各值一般取10003＃钢筋3＃筋长度＝b2-2C+(Ls3+弯折60)×23）、T-3形（砌体加筋串入框架柱内）T-3形砌体加筋串入框架柱内参见图1.7.22图1.7.22 根据图1.7.22我们推导出T-3形墙体加筋长度计算如表1.7.24 表1.7.24：T-3形墙体加筋长度计算表筋号 计算公式备注1＃钢筋 1＃筋长度＝（Ls1+C+弯折60）+ （Ls2+C+弯折60）这里保护层C 一般取60 Ls 各值一般取10002＃钢筋 2＃筋长度＝Ls3+b1+Ls2+弯折60×23＃钢筋3＃筋长度＝（Ls1+C+弯折60）+ （Ls3+C+弯折60）（3）、十字形墙体加筋1）、十字-1形（构造柱和墙平齐）十字-1形构造柱和墙平齐情况参见图1.7.23图1.7.23根据图1.7.23我们推导出十字-1形墙体加筋长度计算如表1.7.25 表1.7.25：十字-1形墙体加筋长度计算表筋号计算公式备注1＃钢筋1＃筋长度＝Ls1+b2+Ls3+弯折60×2 这里保护层C一般取60Ls各值一般取1000 2＃钢筋2＃筋长度＝Ls2+b1+Ls4+弯折60×22）、十字-2形（砌体加筋焊接在框架柱预埋件上）十字-2形构砌体加筋焊接在框架柱预埋件上参见图1.7.24图1.7.24根据图1.7.24我们推导出十字-2形墙体加筋长度计算如表1.7.26表1.7.26：十字-2形墙体加筋长度计算表筋号计算公式 备注 1＃钢筋1＃筋长度＝b1-2C+(Ls1+弯折60)×2 这里保护层C 一般取60 Ls 各值一般取10002＃钢筋2＃筋长度＝b2-2C+(Ls2+弯折60)×2 3＃钢筋3＃筋长度＝b1-2C+(Ls3+弯折60)×2 4＃钢筋 4＃筋长度＝b2-2C+(Ls4+弯折60)×2 3）、十字-3形（砌体加筋串入框架柱内）十字-3形砌体加筋串入框架柱内参见图1.7.25图1.7.25根据图1.7.25我们推导出十字-3形墙体加筋长度计算如表1.7.27 表 1.7.27：十字-3形墙体加筋长度计算表筋号计算公式 备注 1＃钢筋1＃筋长度＝（Ls1+C+弯折60）+ （Ls2+C+弯折60） 这里保护层C 一般取60 Ls 各值一般取10002＃钢筋2＃筋长度＝（Ls2+C+弯折60）+ （Ls3+C+弯折60） 3＃钢筋3＃筋长度＝（Ls3+C+弯折60）+ （Ls4+C+弯折60） 4＃钢筋 4＃筋长度＝（Ls4+C+弯折60）+ （Ls1+C+弯折60） （4）、一字形墙体加筋1）、一字-1形（构造柱和墙平齐）一字-1形构造柱和墙平齐情况参见图1.7.26图1.7.26根据图1.7.26我们推导出一字-1形墙体加筋长度计算如表1.7.28表1.7.28：一字-1形墙体加筋长度计算表筋号计算公式 备注1＃钢筋1＃筋长度＝Ls1+b1+Ls2+弯折60×2 这里保护层C一般取60Ls各值一般取1000 2）、一字-2形（砌体加筋焊接在框架柱预埋件上）一字-2形构砌体加筋焊接在框架柱预埋件上参见图1.7.27图1.7.27根据图1.7.27我们推导出十字-2形墙体加筋长度计算如表1.7.29筋号计算公式备注1＃钢筋1＃筋长度＝b1-2C+(Ls1+弯折60)×2 这里保护层C一般取60Ls各值一般取10002＃钢筋2＃筋长度＝b1-2C+(Ls2+弯折60)×23）、一字-3形（砌体加筋串入框架柱内）一字-3形砌体加筋串入框架柱内参见图1.7.28图1.7.28根据图1.7.28我们推导出十字-3形墙体加筋长度计算如表1.7.30表1.7.30：一字-3形墙体加筋长度计算表筋号计算公式备注1＃钢筋1＃筋长度＝Ls1+b+Ls2+弯折60×2 这里保护层C一般取60Ls各值一般取1000 4）、一字-4形（砌体加筋串入框架柱内）一字-4形砌体加筋串入框架柱内参见图1.7.29图1.7.29根据图1.7.41我们推导出十字-3形墙体加筋长度计算如表1.7.31表1.7.31：一字-4形墙体加筋长度计算表筋号计算公式备注1＃钢筋1＃筋长度＝b1-2C+（Ls1+Lm+弯折60）×2 这里保护层C一般取60Ls1值一般取1000 （5）、砌体加筋遇门窗洞口砌体加筋遇到洞口钢筋自然缩回，距洞口边50mm弯折，如图1.7.31和图1.7.31所示：图1.7.302、根数计算砌体加筋的根数根据图1.7.31进行计算图1.7.31从图1.7.31我们可以推导出砌体加筋根数计算公式如表1.7.32。
